下载文档原格式
习题-机械性能现场检测(含答案)一、选择题1. 机械性能现场检测的目的是：A. 确定材料的化学成分B. 评估材料的耐久性C. 测试材料的力学性能D. 检测材料的表面质量答案：C2. 机械性能现场检测主要包括下面哪些方面：A. 成分分析和物理测试B. 高温腐蚀测试和化学性能评估C. 力学性能测试和加工性能评价D. 表面质量检测和电磁性能测试答案：C3. 以下哪项不是机械性能现场检测中常用的测试方法：A. 断裂韧性测试B. 拉伸强度测试C. 抗疲劳性能测试D. 抗氧化性能测试答案：D二、判断题1. 钢材的硬度测试可以用洛氏硬度计进行测定。
答案：正确2. 在机械性能现场检测中，金属材料的拉伸强度是指在拉伸试验中材料的最大抗拉载荷。
答案：正确3. 机械性能现场检测主要关注力学性能，对材料的耐久性没有明确要求。
答案：错误三、问答题1. 简要说明机械性能现场检测的意义和应用领域。
机械性能现场检测的意义在于评估材料的力学性能，以便确定其适用性和安全性。
它广泛应用于材料研发、产品质量控制和工程项目等领域。
通过现场检测可以及时了解材料的强度、硬度、韧性等性能指标，帮助依据测试结果进行材料选择、产品设计和工程施工等决策。
2. 请列举两种常用的机械性能现场检测方法。
- 拉伸强度测试：通过施加拉力来测定材料在拉伸载荷下的抗拉强度，以评估材料的韧性和延展性。
- 硬度测试：使用不同的硬度测试方法，如洛氏硬度测试、布氏硬度测试等，来确定材料的硬度，反映其抗压能力和耐磨性。
四、实践题某机械零部件的机械性能现场检测结果如下：- 拉伸强度：450 MPa- 断裂韧性：12 J/cm^2请评估该零部件的力学性能，并简要说明结果对该零部件的适用性和安全性的影响。
该零部件的拉伸强度为450 MPa，说明其在受拉力作用下能够承受相当高的载荷。
而断裂韧性为12 J/cm^2，说明在受到冲击载荷时，该零部件能够吸收较大的冲击能量并不易破裂断裂。
北航材料力学实验考试题库及答案一、选择题（每题5分，共25分）1. 在材料力学实验中，下列哪种材料最适合用于拉伸实验？A. 钢材B. 塑料C. 木材D. 玻璃答案：A2. 以下哪种实验方法可以测量材料的弹性模量？A. 拉伸实验B. 压缩实验C. 扭转实验D. all of the above（以上都对）答案：D3. 在材料力学实验中，以下哪个因素对实验结果影响最小？A. 环境温度B. 试样尺寸B. 试样形状C. 试样材料答案：C4. 以下哪个实验可以用来测量材料的泊松比？A. 拉伸实验B. 压缩实验C. 扭转实验D. 弯曲实验答案：A5. 在材料力学实验中，以下哪种情况不需要进行实验误差分析？A. 实验数据波动较大B. 实验结果与理论值相差较大C. 实验过程中出现异常现象D. 实验结果与预期一致答案：D二、填空题（每题10分，共40分）6. 在拉伸实验中，试样断口附近的应力称为______。
答案：断口应力7. 材料的弹性模量E与泊松比μ之间的关系为：E =____________。
答案：2(1 + μ)8. 在扭转实验中，扭转角φ与扭矩T和长度l的关系为：φ = ____________。
答案：Tl/GI_p9. 在材料力学实验中，以下哪个参数表示材料的强度？__________。
答案：屈服强度或抗拉强度10. 在弯曲实验中，中性轴是指______。
答案：弯曲轴线三、判断题（每题10分，共30分）11. 在材料力学实验中，实验数据波动较大，说明实验结果可信度较低。
（对/错）答案：错12. 在拉伸实验中，试样断口形状对实验结果有较大影响。
（对/错）答案：对13. 在扭转实验中，扭矩与扭转角成正比。
（对/错）答案：对四、简答题（每题15分，共45分）14. 请简述拉伸实验的步骤。
答案：（1）准备试样：根据实验要求，选用适当尺寸和形状的试样；（2）安装试样：将试样安装在拉伸实验机上；（3）加载：按照预定的加载速率对试样进行拉伸；（4）记录数据：观察并记录试样的变形和载荷；（5）卸载：卸载后，观察试样的断口形状和位置；（6）分析数据：计算材料的屈服强度、抗拉强度、弹性模量等参数。
《材料力学实验》考试题库及答案一、选择题（每题2分，共20分）1. 材料力学实验中，下列哪项不是材料力学的基本性质？A. 强度B. 塑性C. 硬度D. 热导率答案：D2. 在拉伸实验中，下列哪个因素对实验结果影响较大？A. 试样尺寸B. 试样形状C. 拉伸速度D. 环境温度答案：C3. 下列哪个实验是用来测定材料的屈服强度？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验答案：A4. 下列哪个实验是用来测定材料的弹性模量？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验答案：A5. 在压缩实验中，下列哪个因素对实验结果影响较大？A. 试样尺寸B. 试样形状C. 压缩速度D. 环境温度答案：C6. 下列哪个实验是用来测定材料的抗剪强度？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验7. 在扭转实验中，下列哪个因素对实验结果影响较大？A. 试样尺寸B. 试样形状C. 扭转速度D. 环境温度答案：C8. 下列哪个实验是用来测定材料的泊松比？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验答案：A9. 在材料力学实验中，下列哪个参数是用来表示材料的韧性？A. 强度B. 塑性C. 硬度D. 韧性10. 下列哪个实验是用来测定材料的疲劳极限？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 疲劳实验答案：D二、填空题（每题2分，共20分）11. 在拉伸实验中，试样断裂前所承受的最大载荷称为______。
答案：最大载荷12. 材料的屈服强度是指材料在受到______作用时，开始发生塑性变形的应力。
答案：外力13. 材料的弹性模量是描述材料在______范围内，应力与应变之间关系的物理量。
答案：弹性14. 在压缩实验中，试样受到的压力与______之比称为抗压强度。
答案：试样截面积15. 在扭转实验中，单位长度上的扭矩与______之比称为扭转应力。
答案：试样截面积16. 材料的泊松比是描述材料在拉伸或压缩过程中，______与______之间关系的物理量。
材料力学实验思考题 材料的力学性能1．金属机械性能主要指金属材料的 屈服极限 、强度极限 、延伸率、断面收缩率 。
其中屈服极限 与强度极限 主要反映材料的强度，延伸率 与断面收缩率 反映材料的可塑性和延展性。
2．在拉伸和压缩实验中，测量试样的直径时要求在一个截面上交叉90度测取两次是为了消除试样的 椭圆度误差 。
而在三个截面平均直径中取其最小值的意义是求得试样的最小横截面积。
3、低碳钢拉伸时有明显的“四个”阶段，它们分别是： 线性阶段 、 屈服阶段 、 硬化阶段 、 颈缩阶段 。
4、 工程上通常把伸长率大于 5% 的材料称为塑性材料。
5、 对于没有明显屈服极限的塑性材料，通常用名义屈服应力来定义，也就是产生0.2％塑性应变的应力。
6、低碳钢的极限应力为 屈服极限 ，铸铁的极限应力为 强度极限 。
7、在拉伸实验中引起低碳钢屈服的主要原因是 切应力 。
而引起铸铁断裂的主要原因是 拉应力 ，这说明低碳钢的 抗拉 能力大于 抗剪 。
而铸铁 抗剪 能力大于 抗拉 能力。
8、对于铸铁试样，拉伸破坏发生在横截面上，是由拉应力造成的。
压缩破坏发生在斜截面上，是由切应力造成的。
扭转破坏发生在45度螺旋面上，是由最大拉应力造成的。
9、低碳钢试样和铸铁试样的扭转破坏断口形貌有很大的差别。
低碳钢试样的断面与横截面重合，断面是最大切应力作用面，断口较为齐平，可知为剪切破坏；铸铁试样的断面是与试样的轴线成o45的螺旋面，断面是最大拉应力作用面，断口较为粗糙，因而是最大拉应力造成的拉伸断裂破坏。
10、 图示为三种材料的应力—应变曲线，则：弹性模量最大的材料是（A ）；强度最高的材料是（A ）；塑性性能最好的材料是（C ）。
11、低碳钢的拉伸应力—应变曲线如图所示，若加载至C 点，然后卸载，则应力回到零值的路径是沿（C ） A ：曲线cbao;B ：曲线cbf(bf ∥oa);C ：曲线ce(ce ∥oa);D ：曲线cd(cd ∥o σ);12、铸铁圆棒在外力作用下，发生图示的破坏形式，其破坏前的受力状态如图（ D ）。

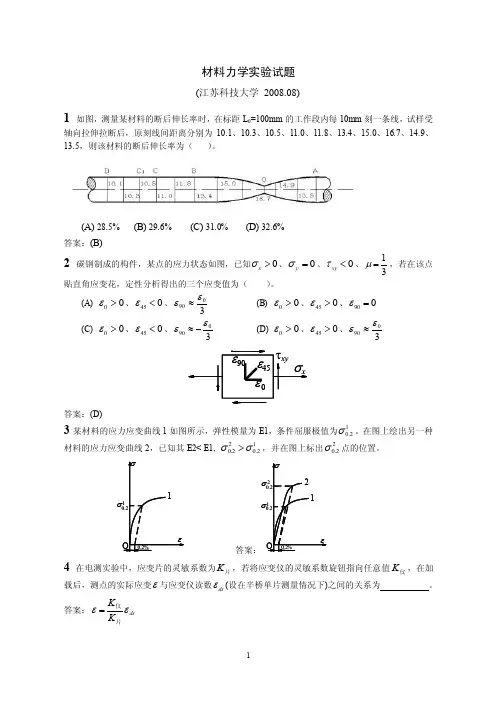

材料力学实验试题(江苏科技大学 2008.08)1 如图，测量某材料的断后伸长率时，在标距L 0=100mm 的工作段内每10mm 刻一条线，试样受轴向拉伸拉断后，原刻线间距离分别为10.1、10.3、10.5、11.0、11.8、13.4、15.0、16.7、14.9、13.5，则该材料的断后伸长率为（ ）。
(A) 28.5% (B) 29.6% (C) 31.0% (D) 32.6%答案：(B)2 碳钢制成的构件，某点的应力状态如图，已知0>x σ、0=y σ、0<xy τ、31=μ，若在该点贴直角应变花，定性分析得出的三个应变值为（ ）。
(A) 00>ε、045<ε、390εε≈(B) 00>ε、045>ε、090=ε(C)00>ε、045<ε、390εε-≈(D)00>ε、045>ε、390εε≈ε答案：(D)3某材料的应力应变曲线1如图所示，弹性模量为E1，条件屈服极值为12.0σ。
在图上绘出另一种材料的应力应变曲线2，已知其E2< E1,12.022.0σσ>，并在图上标出22.0σ点的位置。
答案：σ4在电测实验中，应变片的灵敏系数为片K ，若将应变仪的灵敏系数旋钮指向任意值仪K ，在加载后，测点的实际应变ε与应变仪读数ds ε(设在半桥单片测量情况下)之间的关系为 。
答案：ds K K εε片仪=5由同一种材料分别制成的短试件(l=5d)和长试件(l=10d)，则两者的延伸率之间的关系为 。
答案：105δδ>6 拉伸试件的延伸率%100%1001⨯∆=⨯-=l l l l l δ，而试件的纵向线应变ll∆=ε，可见， δ与ε的表达式相同，因此是否可说，延伸率就等于试件的纵向线应变？答案：不能，ε是一点处的线应变，当在全长l 范围内为均匀变形时才有意义，且其伸长∆l 包含弹性变形和塑性变形。
试件断裂后的延伸率δ，其总伸长仅是试件的塑性变形部分，且通常包括均匀变形和非均匀变形两部分，故δ和ε的意义是不同的。

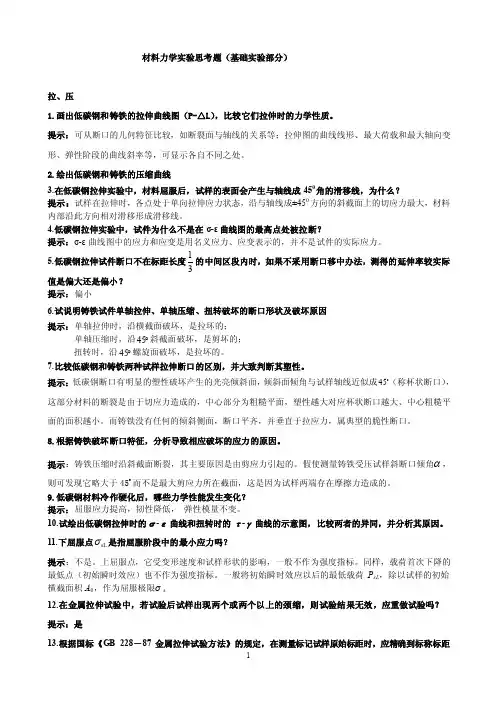

材料力学实验思考题（基础实验部分）拉、压1.画出低碳钢和铸铁的拉伸曲线图（P-△L），比较它们拉伸时的力学性质。
提示：可从断口的几何特征比较，如断裂面与轴线的关系等；拉伸图的曲线线形、最大荷载和最大轴向变形、弹性阶段的曲线斜率等，可显示各自不同之处。
2.绘出低碳钢和铸铁的压缩曲线3.在低碳钢拉伸实验中，材料屈服后，试样的表面会产生与轴线成450角的滑移线，为什么？提示：试样在拉伸时，各点处于单向拉伸应力状态，沿与轴线成±450方向的斜截面上的切应力最大，材料内部沿此方向相对滑移形成滑移线。
4.低碳钢拉伸实验中，试件为什么不是在σ-ε曲线图的最高点处被拉断？提示：σ-ε曲线图中的应力和应变是用名义应力、应变表示的，并不是试件的实际应力。
5.低碳钢拉伸试件断口不在标距长度13的中间区段内时，如果不采用断口移中办法，测得的延伸率较实际值是偏大还是偏小？提示：偏小6.试说明铸铁试件单轴拉伸、单轴压缩、扭转破坏的断口形状及破坏原因提示：单轴拉伸时，沿横截面破坏，是拉坏的；单轴压缩时，沿︒45斜截面破坏，是剪坏的；扭转时，沿︒45螺旋面破坏，是拉坏的。
7.比较低碳钢和铸铁两种试样拉伸断口的区别，并大致判断其塑性。
提示：低碳钢断口有明显的塑性破坏产生的光亮倾斜面，倾斜面倾角与试样轴线近似成45 （称杯状断口），这部分材料的断裂是由于切应力造成的，中心部分为粗糙平面，塑性越大对应杯状断口越大、中心粗糙平面的面积越小。
而铸铁没有任何的倾斜侧面，断口平齐，并垂直于拉应力，属典型的脆性断口。
8.根据铸铁破坏断口特征，分析导致相应破坏的应力的原因。
提示：铸铁压缩时沿斜截面断裂，其主要原因是由剪应力引起的。
假使测量铸铁受压试样斜断口倾角α，则可发现它略大于45o而不是最大剪应力所在截面，这是因为试样两端存在摩擦力造成的。
9.低碳钢材料冷作硬化后，哪些力学性能发生变化？提示：屈服应力提高，韧性降低，弹性模量不变。
材料力学考试题及答案一、选择题（每题2分，共10分）1. 材料力学中，下列哪项不是应力的分类？A. 正应力B. 剪应力C. 拉应力D. 扭应力答案：C2. 材料力学中，下列哪项不是材料的基本力学性质？A. 弹性B. 塑性C. 韧性D. 硬度答案：D3. 在拉伸试验中，下列哪项是正确的？A. 弹性模量是应力与应变的比值B. 屈服强度是材料开始发生塑性变形的应力C. 抗拉强度是材料在拉伸过程中的最大应力D. 所有选项都是正确的答案：D4. 根据胡克定律，下列哪项描述是错误的？A. 弹性范围内，应力与应变成正比B. 弹性模量是比例极限C. 应力是单位面积上的力D. 应变是单位长度的变形量答案：B5. 材料力学中，下列哪项不是材料的失效形式？A. 屈服B. 断裂C. 疲劳D. 腐蚀答案：D二、填空题（每空1分，共10分）1. 材料在受到拉伸力作用时，其内部产生的应力称为________。
答案：正应力2. 材料在受到剪切力作用时，其内部产生的应力称为________。
答案：剪应力3. 材料力学中，材料在外力作用下发生形变，当外力去除后，材料能够恢复原状的性质称为________。
答案：弹性4. 材料力学中，材料在外力作用下发生形变，当外力去除后，材料不能恢复原状的性质称为________。
答案：塑性5. 材料力学中，材料在外力作用下发生形变，当外力去除后，材料部分恢复原状的性质称为________。
答案：韧性三、简答题（每题5分，共20分）1. 简述材料力学中应力和应变的关系。
答案：材料力学中，应力和应变的关系可以通过胡克定律来描述，即在弹性范围内，应力与应变成正比，比例系数即为弹性模量。
2. 描述材料力学中材料的屈服现象。
答案：材料力学中，屈服现象指的是材料在受到外力作用时，从弹性变形过渡到塑性变形的临界点，此时材料的应力不再随着应变的增加而增加。
3. 解释材料力学中的疲劳破坏。
答案：材料力学中的疲劳破坏是指材料在循环加载下，即使应力水平低于材料的静态强度极限，也会在经过一定循环次数后发生破坏的现象。
一、 填空题1. 对于铸铁试样，拉伸破坏发生在___________面上，是由___________应力造成的。
压缩破坏发生在___________面上，是由_______应力造成的。
扭转破坏发生在___________面上，是由_______应力造成的。
2. 下屈服点sl 是屈服阶段中，不计初始瞬时效应时的___________应力。
3. 灰口铸铁在拉伸时，从很低的应力开始就不是直线，且没有屈服阶段、强化阶段和局部变形阶段，因此，在工程计算中，通常取总应变为_______% 时应力—应变曲线的割线斜率来确定其弹性模量，称为割线弹性模量。
4. 在对试样施加轴向拉力，使之达到强化阶段，然后卸载至零，再加载时，试样在线弹性围所能承受的最大载荷将增大。
这一现象称为材料的_____________。
5. 在长期高温条件下，受恒定载荷作用时材料发生_____________和_____________现象。
6.低碳钢抗拉能力_________抗剪能力。
7.铸铁钢抗拉能力_________抗剪能力。
8.铸铁压缩受_________ 应力破坏。
9. 压缩实验时，试件两端面涂油的目的是 ；低碳钢压缩后成鼓形的原因 。
10. 颈缩阶段中应力应变曲线下降的原因11.已知某低碳钢材料的屈服极限为s σ，单向受拉，在力F 作用下，横截面上的轴向线应变为1ε，正应力为σ，且s σσ>；当拉力F 卸去后，横截面上轴向线应变为2ε。
问此低碳钢的弹性模量E 是多少？( )12.在材料的拉伸试验中，对于没有明显的屈服阶段的材料，以 作为屈服极限。
13.试列举出三种应力或应变测试方法： 、 、 。
14.塑性材料试样拉伸时，颈缩处断口呈 状，首先 部分 破坏，然后 部分 破坏。
15.等直杆受轴向拉伸，材料为低碳钢，弹性模量E =200GPa ，杆的横截面面积为 A =5cm 2，杆长 l =1m 。
加拉力F =150kN 后，测得 ∆l = 4mm ，则卸载后杆的残余应变为 。
16.如图所示为低碳钢的σ-ε曲线。
与a 点对应的应力称为 ，与屈服阶段b 点对应的应力称为，与最高点c相对应的应力称为。
17.三根不同材料的拉伸试件，所得的σ-ε曲线如图所示，则塑性最好的是杆，刚度最好的是杆，强度最好的是杆。
18.通常对标准差进行点估计的方法有、、、和。
19．在拉伸和压缩实验中，测量试样的直径时要求在一个截面上交叉90度测取两次是为了消除试样的（）。
而在三个截面平均直径中取其最小值的意义是（）。
20．在拉伸实验中引起低碳钢断裂的主要原因是（）而引起铸铁断裂的主要原因是（），这说明低碳钢的（）能力大于（）。
而铸铁（）能力大于（）。
21．低碳钢拉伸破坏具有明显的四个阶段分别是（）、（）、（）和（）阶段。
在（）阶段中，一般规定波动（）值为屈服极限。
22、判断以下说法是否正确。
1．低碳钢受拉破坏时有屈服阶段，中碳钢和合金钢都没有屈服阶段。
2．铸铁扭转破坏沿45度螺旋面断裂是因剪应力先达到极限所致。
3．低碳钢扭转破坏沿轴横截面断裂是因剪应力先达到极限所致。
4．铸铁压缩实验时，试样表面与试验机之间的的摩擦力与试样受力方向成90度所以对测试结果无有影响。
5．低碳钢压缩实验曲线一直是上扬的，因此极限强度为无穷。
6．弹性极限是材料保持弹性的最大极限值，可以不保持线性。
7．比例极限是材料能保持线性的最大值，必在材料的弹性围。
23.材料的应力应变曲线如图所示，曲线上_____点的纵坐标为材料的条件屈服应力σ0.2；试样在e点拉断，横坐标上的线段_______代表材料延伸率。
23.一圆杆在轴向拉伸变形过程中，纵向伸长、横向收缩，但其体积不变。
这种现象说明泊松比为。
24.对低碳钢试件进行拉伸试验，测得其弹性模量E＝200GPa，屈放极限σs＝240MPa；当试件检截面上的应力σ＝300MPa时，测得轴向线应变ε＝3.5×10-3，随即卸载至σ＝0。
此时，试件的轴向塑性应变(即残余应变)为。
25．右图为低碳钢拉伸时的σ—ε曲线。
斜直线OA ∥CD ，试样的标距为100mm ，在F 点被拉断，请用规定的符号写出材 料的比例极限 MPa ；屈服极限MPa；强度极限 MPa 。
当应力为380 MPa 时，材料的弹性应变为 ，塑性应变为 。
材料的延伸率为（ P σ=200, 235=s σ, 480=b σ, 002.0=P ε, 0003.0=e ε, %27=δ ）26．低碳钢试件在拉伸和压缩时，在屈服阶段以前，两曲线基本重合。
因此拉伸和压缩时的 极限基本相同；线性阶段时，拉伸、压缩直线斜率近似相等，故其 也相同。
27． 铸铁的拉伸，压缩，扭转实验中，力学性能是 能力最强、 能力居中、 能力最差。
（抗压，抗剪，抗拉）28．对某金属材料进行拉伸试验时，测得其弹性模量 , GPa 200=E 若超过屈服极限后继续加载，当试件横截面上应力 GPa 200=σ时，测得其轴向线应变 105.33-⨯=ε，然后立即卸载至 0=σ。
问该试件的轴向塑性线应变是 。
100.23-⨯）29.材料性能试验时的温度一般在室温（ ）围进行。
对温度要求严格的试验，试验温度应为（ ）。
30.当试验数据≤200MPa 时修约间隔为（ ），当试验数据＞1000 MPa 时修约间隔为（ ）。
二、 选择题1. 伸长率公式1100%l l l 中的1l 是：(A)断裂时试件的长度； (B)断裂后试件的长度；(C)断裂时试验段（标距）的长度； (D)断裂后试验段（标距）的长度。
正确答案是______。
2. 拉伸试件进入屈服阶段后，表面会沿一特定面出现滑移线。
关于以下结论，正确的是？(A)横截面； (B)纵截面； (C) max 所在面； (D) max 所在面。
正确答案是______。
3. 对于没有明显屈服阶段的塑性材料，通常以0.2表示屈服极限。
其定义有以下四个结论，正确的是哪一个？(A)产生2%的塑性应变所对应的应力值作为屈服极限；(B)产生0.02%的塑性应变所对应的应力值作为屈服极限；(C)产生0.2%的塑性应变所对应的应力值作为屈服极限；(D)产生0.2%的应变所对应的应力值作为屈服极限。
正确答案是______。
4. 与常温相比，在低温环境下，碳钢的性能有所变化。
关于以下结论，正确的是哪一个？(A)强度提高、塑性降低； (B)降低、塑性提高；(C)强度、塑性都提高； (D)强度、塑性都降低。
正确答案是______。
5. 关于测定材料性能指标时，应采用标距围的最小横截面尺寸。
以下结论中，正确的是哪一个？(A) ν,E ； (B)b s σσ,； (C)s E σ,； (D) s E σν,,。
正确答案是______。
6．一般指针仪表的分辨率规定为 ( )。
A 、指示度盘上的最小刻度B 、指示度盘上指针所指示值的1％C 、指示度盘上的最小刻度的一半D 、视不同情况而定7．试件材料相同，直径相同，长度不同测得的断后伸长率δ、截面收缩率ψ是（ ）。
A ．不同的 B. 相同的C. δ不同，ψ相同 D ．δ相同，ψ不同8.抗拉强度b σ是指试样在拉伸破坏试验过程中（ ）所对应的应力。
A 、屈服时拉力B 、最大拉力C 、进入塑性时的拉力9．在图上画出低碳钢和铸铁扭转破坏时断口的形状。
低碳钢是由（ ）破坏的，铸 铁是由（ ）破坏的。
A 、剪应力B 、压应力C 、拉应力D 、弯曲应力10、三根圆棒试样，其面积和长度均相同，进行拉伸试验得到的εσ-曲线如图所示，其中强度最高、刚度最大、塑性最好的试样分别是（ ）。
A 、a , b , cB 、 b , c , aC 、 c , b , aD 、 c , a , b11.据图1所示三种材料拉伸时的应力应变曲线，得出如下结论，请判断哪种是正确的：（A ） 强度极限)1(b σ=)2(b σ〉)3(b σ，弹性模量)1(E 〉)2(E 〉)3(E ，延伸率)1(δ〉)2(δ〉)3(δ（B ）强度极限)2(b σ〉)1(b σ〉)3(b σ，弹性模量)2(E 〉)1(E 〉)3(E ，延伸率)1(δ〉)2(δ〉)3(δ（C ）强度极限)2(b σ〉)1(b σ〉)3(b σ，弹性模量)3(E 〉)1(E 〉)2(E ，延伸率)3(δ〉)2(δ〉)1(δ（D ）强度极限)1(b σ〉)2(b σ〉)3(b σ，弹性模量)2(E 〉)1(E 〉)3(E ，延伸率)2(δ〉)1(δ〉)3(δ12.低碳钢拉伸试件断口不在标距长度1/3的中间区段时，如果不采用断口移中办法，测得的延伸率较实际值（ ）A. 偏大B. 偏小C. 不变D. 可能偏大、也可能偏小13.在线弹性围，材料在拉伸和压缩过程中，________。
(A)E 相同，μ不同 (B)E 不同，μ相同 (C)E 相同，μ相同 (D)E 不同，μ不同。
14.电测E 和μ的实验，测得μεε1201=，μεε402-=，则该试件泊松比为 __________.(A) 3=μ (B) 3-=μ (C) 31=μ (D) 31-=μ15.低碳钢试棒破坏的两种断口a 、b 如图所示，它们_________。
(a) (b)(A) a 为拉伸破坏，b 为扭转破坏。
(B) a 为扭转破坏, b 为拉伸破坏。
(C)a 、b 均为拉伸破坏 (D)a 、b 均为扭转破坏16.低碳钢试棒扭转破坏是______________(A)沿横截拉断 (B)沿横截剪断 (C) 沿45度螺旋面拉断(D)沿45度螺旋面剪断17.铸铁试件扭转破坏是______(A)沿横截拉断 (B) 沿横截剪断 (C) 沿45度螺旋面拉断(D)沿45度螺旋面剪断18.用同样材料直径同为10mm ，标距分别为50mm 和100mm 的两种低碳钢试样进行拉伸试验，测得其下屈服极限分别为R eL1和R eL2，伸长率分别是A 50和A 100。
比较两个试样的结果，则有以下结论：（ )A. R eL1<R eL2 A 50>A 100B. R eL1<R eL2 A 50=A 100C. R eL1=R eL2 A 50>A 100D. R eL1=R eL2 A 50<A 10019.用标距50 mm 和100 mm 的两种拉伸试样，测得低碳钢的屈服极限分别为s1σ、s2σ，伸长率分别为5δ和10δ。
比较两试样的结果，则有以下结论，其中正确的是( )。
A 2s 1s σσ<，5δ>10δ；B 2s 1s σσ<，5δ=10δ；C 2s 1s σσ=，5δ>10δ；D 2s 1s σσ=，5δ=10δ。
20. 铸铁圆棒在外力作用下，发生图示的破坏形式，其破坏前的受力状态如图（ ）。
