爱普生喷墨打印机L800打印头拆卸教程

喷码机喷嘴板的拆卸与清洗方法
在拆卸和清洗喷码机的喷嘴板时，需注意拆下喷嘴板后严禁启动喷码机，在某些故障条件下，即使喷码机已经关闭，供墨管和枪体内的墨水也具有一定压力。

为防止墨水泄露，在断开管路连接前应在松开固定螺钉前在供墨管或墨管接头处放好纸巾。

在进行清洗操作时除非特别说明，严禁用手指接触打印头阀杆或喷嘴宝石。

必须从支架上拆下打印头，按以下步骤拆下喷嘴板：
1、在打印头的后部，松开固定住墨滴发生器的固定螺钉。

2、小心地从底座里把墨滴发生器取出来，以便拆下喷嘴板螺钉，不要拉出电缆。

3、取下固定住喷嘴板的4个螺钉。

把喷嘴板从喷嘴板定位销上提出来，取下喷嘴板。

清洗喷嘴时，应把喷嘴板放入充满适当清洗液的清洁的烧杯内。

把烧杯放入充满水的超声波清洗池内。

启动超声波清洗池也清洗喷嘴板，至少应清洗10分钟。

如果要更换喷嘴，则应确保新的喷嘴是正确的型号。

按以下步骤更换喷嘴：
4、清洗墨滴发生器的表面以及打印头阀杆伸出枪体的端部。

小心地按压阀杆的顶部，把阀杆推入枪体，确保阀杆运动自如。

5、确保“O”型圈已经在墨滴发生器的表面安装到位，在墨滴发生器上装好喷嘴板。

喷嘴板必须放置正确，这样才能对正螺钉孔，并保证喷嘴板能装入定位销。

拧紧螺钉。

6、重新把墨滴发生器安装在底座上，确保墨滴发生器正确地装入定位销。

在打印头的后部，拧紧两个固定螺钉。

爱普生R270/R290如何拆喷头
经典教程2009-10-14 11:44:17 阅读766 评论0 字号：大中小先将墨车两边的盖拆下来.
一定要有这样的镊子
这一步比较难一点，小日本很毒啊
这个板拆不下来，喷头就拿不出来
而且也比较难拆
两边都有一个卡子，注意不要弄断了，轻轻的具体用多大的力，自己去估计
相机不好拍具体是什么，只有自己去慢慢看了
将排线拿掉，小板就能拿出来了
拆喷头的螺钉，拿出喷头
看到了吧，日本鬼子的喷头做得亮吧
貌视听人说这样做更容易坏喷头
我没测试过，也没坏过，所以不知道是不是这样
毕竟没有坏过，所以没有发言权
问题的根源就是喷头受潮了
我也不清楚客户那边为什么受潮了
很奇怪，反正用吹风在蓝色的那一块吹一下就OK了!
更多图片：。

1、打印头故障主要表现为缺针与打印点薄或打印不清：此故障表现为缺针现象，当打印机出现此类故障时（某些故障中可出现1#、2#或多根针不出针情况）；可主要分三个方向查询故障原因。

一、主板不良（针驱动信号及芯片的损坏或不良），二、打印头的不良（断针/短针与磁轭线圈的损坏）；三、打印头联接电缆线（开路与短路）。

首先，根据主板驱动芯片的损坏而导致的缺针来逐步推进，如右图所示可以看到：→逻辑主板门阵列控制芯片IC→输出24针信号到打印针大功率驱动电路→24针信号经过驱动电路放大以及消磁电路作相关控制→由PCB板线路搭接到两个插座上（如DS-1700打印机主板上的CN3与CN4）→再经两条软性联接电缆（打印头头缆）联接到打印头（打印头+38V电源在联接头缆插座CN3/CN4处接入）。

即：在主控逻辑电路板上引起缺针的关键部件，如门阵列芯片、各打印针驱动芯片模块（如TRA4、TRA5等）、消磁驱动模块（如TRA3、TRA6等）、及相关周边电路及线路的开路与短路。

再次，在打印头上引起缺针的主要部件：打印针的磨损/断针、打印头内部24组线圈绕组的短路/开路。

→打印针短针与断针，当出现短针与断针时可把打印头拆卸下来后，通过观察便可得知。

→打印头内部线圈磁轭组件开路或短路时，可通过使用万用表测量线圈阻值得知。

第三，打印头联接电缆不良，简称头缆不良；这一类不良的主要产生原因为头缆的插头因插拔的次数累计，头缆线头与主板插座的插拔磨擦使得软电缆线中金属导体脱离、至相邻间引脚短路或断裂而引起的开路与短路。

当开路时可表现为因驱动信号不能到达打印头线圈进行激励驱动而缺针，出现短路时，在自检“针号测试”中可表现为同一根针号出针两次（或不出针），而这样的短路会最终导致因线圈的阻抗小而烧毁；两针同时损坏、缺针。

打印头头缆不良时，最简单的方法就是通过肉眼观察是否存在破损、金属导体翘起及短路；也可通过使用万用表欧姆档测量其导通性。

2、故障排除划分打印头故障的排除可划分为：1）主板故障引起（更换主板）、2）打印头头缆不良引起（更换头缆）、3）打印头不良可划分为：①打印针不良， ②线圈磁轭不良。

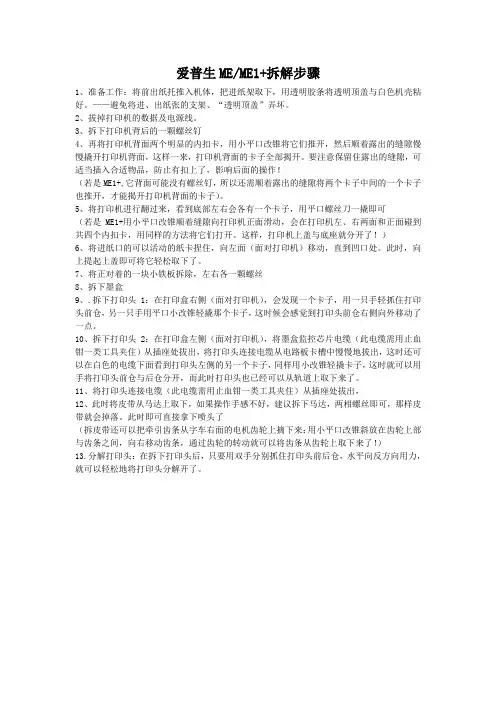

拆解爱普生epsonme1+打印机清洗打印头
好多年前买的机器了，闲置了几年，一直没有用。

现在喷墨的便宜的要死，也划不来卖掉了。

自己拿出来随便用用吧。

但是打印头堵塞很严重，清晰墨盒用了基本一盒墨水也毫无改善。

网上搜索了一阵，了解到大概，开始折腾：
准备的材料：纯净水螺丝刀注射器
只有一个螺丝：
另外一边的卡子：
这边也有：
把进纸限位器拨到最外边：
前边这个位置有卡子：
这边也有：
向上，就可以提起上盖了，这里有紧器，按进去，然后皮带卸下：另外一边：
先拔掉最宽的排线：
小心拆下墨车左边的排线：
看清结构和重点，理出窍门。

下边有个卡子的，撬开：
另外一个窄排线：
卡子就在大拇指下边：
看到了吗？大拇指下边的卡子撬起，对应的墨车对面还有一个，也撬起。

墨车就可以水平拉开了：。

文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.

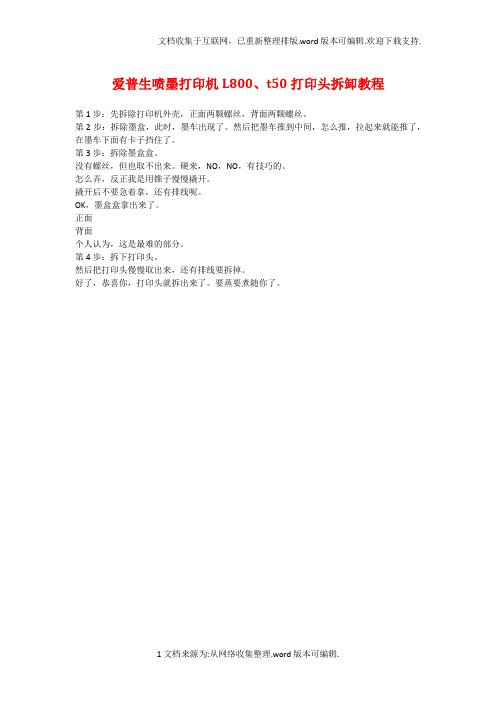

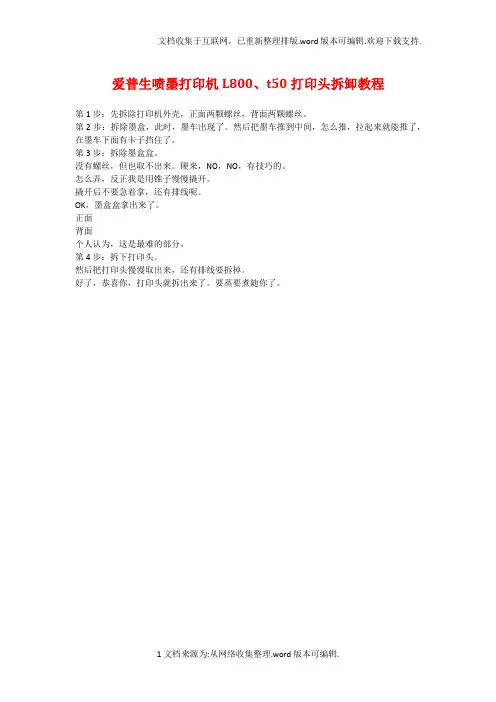

爱普生喷墨打印机L800、t50打印头拆卸教程
第1步：先拆除打印机外壳，正面两颗螺丝，背面两颗螺丝。

第2步：拆除墨盒，此时，墨车出现了。

然后把墨车推到中间，怎么推，拉起来就能推了，在墨车下面有卡子挡住了。

第3步：拆除墨盒盒。

没有螺丝，但也取不出来。

硬来，NO，NO，有技巧的。

怎么弄，反正我是用锥子慢慢撬开。

撬开后不要急着拿，还有排线呢。

OK，墨盒盒拿出来了。

正面
背面
个人认为，这是最难的部分。

第4步：拆下打印头。

然后把打印头慢慢取出来，还有排线要拆掉。

好了，恭喜你，打印头就拆出来了。

要蒸要煮随你了。

1文档来源为:从网络收集整理.word版本可编辑.。

我经常用打印机， 自己灌墨， 基本上大部分堵头的 EPSON 打印机如果我们自己动手都是可 以解决问题。

必须准备物品： 你需要准备的东西是：酒精、透明胶带、花头起子、一瓶蒸馏水（医院可以找到） ，医用一 次性注射器一只。

几个干净的容器（不必太大） ，一些纸巾（质量要好） 。

以下是详细步骤： 1．给打印机通电，当墨盒走到如图一位置时断电（不用与电脑相连） 。

2．翻开 EPSON 打印机前面档板。

3．打开墨盒固定卡子，取下墨盒。

4．用花头起子卸掉喷头固定螺钉（固定螺钉如图一所示位置） 。

图一 5．先别急，请观察图一中“注意位置 A”。

看清数据线的走向。

然后再小心把数据线与黑色 的墨盒固定架分开。

这里不必把数据线折直（有折断的危险） 。

6．用手轻轻活动喷头（图二、三就是喷头） ，喷头与墨盒固定架有两处相连，一是图二所示 右面的固定螺钉（已经卸掉） ，二是左面的固定卡子。

活动几下之后，可以轻松取出喷头。

注意如果很紧，可能左面的固定卡子没有松动。

你不要用力，因为要保护 EPSON580 的喷 头后面的电路板 （如图二） ， 而现在数据线又与电路板相连， 如突然用力会把电路板拽下来。

7．手中拿着喷头，可以看见数据线与图二所示喷头后面电路板上的数据线接口相连。

用手 轻压住白色（图中我画的为紫色）的数据线接口（因为电路板与喷头没有牢牢固定，你要是 不压住这里可能会损坏喷头电路板。

轻轻活动数据线，可以把它取下来，最好要记住数据线的反正，以备接回去时不会接错。

8．这时喷头已经完全在你手中了。

先把它放在一边，注意放置位置不要让自己在做其他工 作时碰落它。

9．用一个容器装上一些蒸馏水，之后拔掉注射器的针头，吸满水。

再准备一个大一些的容 器（接脏水用） 。

10．以下我假设你的机器堵头十分严重。

先观察图二、图三，找到喷头的喷嘴位置（一共两 排，一排为黑色，一排为彩色。

彩色又被三等分，每色间阁有一个喷嘴的距离，顺序为蓝、 红、黄）和四根吸墨芯（它上面分布着几个吸墨孔） 。

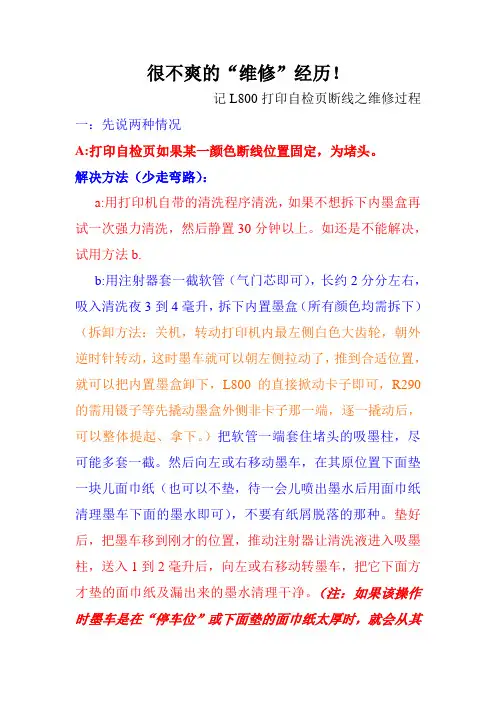

很不爽的“维修”经历！记L800打印自检页断线之维修过程一：先说两种情况A:打印自检页如果某一颜色断线位置固定，为堵头。

解决方法（少走弯路）：a:用打印机自带的清洗程序清洗，如果不想拆下内墨盒再试一次强力清洗，然后静置30分钟以上。

如还是不能解决，试用方法b.b:用注射器套一截软管（气门芯即可），长约2分分左右，吸入清洗夜3到4毫升，拆下内置墨盒（所有颜色均需拆下）（拆卸方法：关机，转动打印机内最左侧白色大齿轮，朝外逆时针转动，这时墨车就可以朝左侧拉动了，推到合适位置，就可以把内置墨盒卸下，L800的直接掀动卡子即可，R290的需用镊子等先撬动墨盒外侧非卡子那一端，逐一撬动后，可以整体提起、拿下。

）把软管一端套住堵头的吸墨柱，尽可能多套一截。

然后向左或右移动墨车，在其原位置下面垫一块儿面巾纸（也可以不垫，待一会儿喷出墨水后用面巾纸清理墨车下面的墨水即可），不要有纸屑脱落的那种。

垫好后，把墨车移到刚才的位置，推动注射器让清洗液进入吸墨柱，送入1到2毫升后，向左或右移动转墨车，把它下面方才垫的面巾纸及漏出来的墨水清理干净。

（注：如果该操作时墨车是在“停车位”或下面垫的面巾纸太厚时，就会从其它的吸墨柱返回流不及的墨水而导致串色。

）这时往打印机最右端的吸墨海绵上滴满清洗液<也可在往吸墨柱压入清洗液前滴注>，这时：注射器不要拔下，（最好把其它颜色墨盒上的连接卡子卸下，将墨盒挨个儿按顺序装到墨车内，这样可防止其中某种颜色的吸墨柱出现干燥结晶）然后把墨车滑到最右侧让其归位，浸泡8小时以上。

浸泡时间够了之后，把注射器带橡皮管拔下，装回墨盒（如果拔注射器不好拔，应将其它装上的墨盒再卸下来，然后拔下注射器后再正常安装。

）墨盒装好后，开机一般会自动清洗一次，但这还不够，手动运行一次清洗程序（或者强力清洗，这比较浪费墨水，尽可能不用。

）打印自检页观察堵头的疏通情况。

B:打印自检页如果某一颜色断线位置不固定，为气堵，即内置墨盒或喷头内有气泡或空气太多。
