TEP-F系列电阻型恒流放电装置产品说明书

目录第一章概述 (1)1.1 引言 ----------------------------------------------------------- 11.2 系统特点 ------------------------------------------------------- 11.3 主要技术参数---------------------------------------------------- 21.4 负载特性 ------------------------------------------------------- 2第二章系统组成及工作原理 (3)2.1 系统组成 ------------------------------------------------------- 32.2 工作原理 ------------------------------------------------------- 5第三章监控装置 (8)3.1 逆变监视器 ------------------------------------------------------ 83.1.1 LCD显示功能--------------------------------------------------- 83.1.2 故障类型代码说明----------------------------------------------- 93.2充电模块-------------------------------------------------------- 103.3系统操作说明---------------------------------------------------- 13第四章电池巡检仪 (15)一、概述 ----------------------------------------------------------- 15二、功能与指标 ----------------------------------------------------- 15三、键盘操作 ------------------------------------------------------- 16第五章蓄电池使用维护 (19)附录A:蓄电池运行维护记录表 (20)第一章概述1.1 引言TEP系列微机应急电源系统，融合了最新的电力电子技术、高频软开关技术和计算机控制技术，具有简洁的全中文界面显示，完全智能化的运行管理和多层保护等优异特点和良好、稳定的运行性能，极大地提高了应急电源系统的稳定性、可靠性和效率，是创新的高科技能源产品。

目录第一章概述 (1)1.1 引言 ----------------------------------------------------------- 11.2 系统特点 ------------------------------------------------------- 11.3 主要技术参数---------------------------------------------------- 21.4 负载特性 ------------------------------------------------------- 2第二章系统组成及工作原理 (3)2.1 系统组成 ------------------------------------------------------- 32.2 工作原理 ------------------------------------------------------- 5第三章监控装置 (8)3.1 逆变监视器 ------------------------------------------------------ 83.1.1 LCD显示功能--------------------------------------------------- 83.1.2 故障类型代码说明----------------------------------------------- 93.2充电模块-------------------------------------------------------- 103.3系统操作说明---------------------------------------------------- 13第四章电池巡检仪 (15)一、概述 ----------------------------------------------------------- 15二、功能与指标 ----------------------------------------------------- 15三、键盘操作 ------------------------------------------------------- 16第五章蓄电池使用维护 (19)附录A:蓄电池运行维护记录表 (20)第一章概述1.1 引言TEP系列微机应急电源系统，融合了最新的电力电子技术、高频软开关技术和计算机控制技术，具有简洁的全中文界面显示，完全智能化的运行管理和多层保护等优异特点和良好、稳定的运行性能，极大地提高了应急电源系统的稳定性、可靠性和效率，是创新的高科技能源产品。

Eaton PDG13M0040TFFLEaton Power Defense molded case circuit breaker, Globally Rated, Frame 1, Three Pole, 40A, 65kA/480V, T-M (Fxd-Fxd) TU, Standard Terminals Load Only (PDG1X3T125)General specificationsEaton Power Defense molded case circuit breakerPDG13M0040TFFL 78667968253175.95 mm 139.7 mm 76.2 mm 1.36 kg Eaton Selling Policy 25-000, one (1) year from the date of installation of theProduct or eighteen (18) months from thedate of shipment of the Product,whichever occurs first.RoHS Compliant CSAIEC 60947-2UL 489CCC MarkedProduct NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight WarrantyCompliancesCertifications40 AComplete breaker 1Three-polePD1 Global Class A T-M (Fxd-Fxd) TU600 Vac600 VStandard Terminals Load Only65 kAIC at 480 Vac 100 kAIC @240V (UL) 35 kAIC Icu @250 Vdc100 kAIC Icu/ 100 kAIC Ics/ 220 kAIC Icm @240V (IEC) 65 kAIC @480V (UL)70 kAIC Icu/ 50 kAIC Ics/ 154 kAIC Icm @380-415V (IEC) 25 kAIC @600V (UL/CSA) 35 kAIC Icu @125 VdcEaton Power Defense PDG13M0040TFFL 3D drawing Consulting application guide - molded case circuit breakers Power Defense brochurePower Defense molded case circuit breaker selection poster Power Defense technical selling bookletPower Defense molded case circuit breakers - Frame 1 product aidAmperage Rating Circuit breaker frame type Frame Number of poles Circuit breaker type Class Trip Type Voltage rating Voltage rating - max TerminalsInterrupt rating Interrupt rating range 3D CAD drawing packageApplication notesBrochuresCatalogsMolded case circuit breakers catalogCertification reportsPower Defense Declaration concerning California’s Proposition 65EU Declaration of Conformity - Power Defense molded case circuit breakersPDG1 UL authorizationPDG1 CCC certificationPDG1 CSA certificationInstallation instructionsPower Defense Frame 1 UL global handle block padlockable off only - IL012179ENPower Defense Frame 1 UL global interphase barrier - IL012176EN Power Defense Frame 1 UL global tunnel terminal (aluminum) 125A 3P - IL012166EN H03Power Defense Frame 1 UL Global variable depth rotary handle mech installation instructions - IL012308ENPower Defense Frame 1 Instructions - IL012152ENPower Defense Frame 1 UL global box terminal (steel) 125A 3P -IL012165EN H03Power Defense Frame 1 UL global DIN rail adapter 2, 3, 4-pole -IL012185ENPower Defense Frame 1-2-3-4 IP door barrier assembly instructions -IL012278ENPower Defense Frame 1 UL global interphase barrier instructions -IL012313ENPower Defense Frame 1 UL global handle block non padlockable -IL012177ENPower Defense Frame 1 UL global DIN rail adapter metal three pole -IL012187ENPower Defense Frame 1 UL global terminal shield cover IP30 3P -IL012174ENPower Defense Frame 1 UL global lock padlockable handle haspIL012180ENPower Defense padlockable handle lock hasp top off only installation instructions - IL012226ENPower Defense Frame 1 UL global screw terminal end cap kit 125A 3P - IL012163ENPower Defense Frame 1 UL global Padlockable Handle Lock Hasp -IL012225ENPower Defense Frame 1 UL global handle block padlockable -IL012178ENEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaPower Defense Frame 1 UL global DIN rail adapter three or four pole - IL012186ENPower Defense Frame 1 UL global screw terminal end cap kit metric 125A 3P - IL012171EN Power Defense Frame 1 UL Global Aux, Alarm, ST and UVR Animated Instructions.rh Power Defense Frame 3 Variable Depth Rotary Handle Mechanism Installation How-To Video Power Defense BreakersEaton Power Defense for superior arc flash safety Power Defense Frame 6 Trip Unit How-To Video Power Defense Frame 5 Trip Unit How-To Video Power Defense molded case circuit breakersPower Defense Frame 2 Variable Depth Rotary Handle Mechanism Installation How-To VideoPower Defense Frame 1 Aux, Alarm, and Shunt Trip How-To Video Eaton Specification Sheet - PDG13M0040TFFL Power Defense time current curve Frame 1 - PDG1Power Defense time current curves MCP Motor Circuit Protection – PD1, PD2, PD3Single and double break MCCB performance revisited Molded case and low-voltage breaker health Safer by design: arc energy reduction techniquesInstallation videosMultimediaSpecifications and datasheetsTime/current curvesWhite papers。

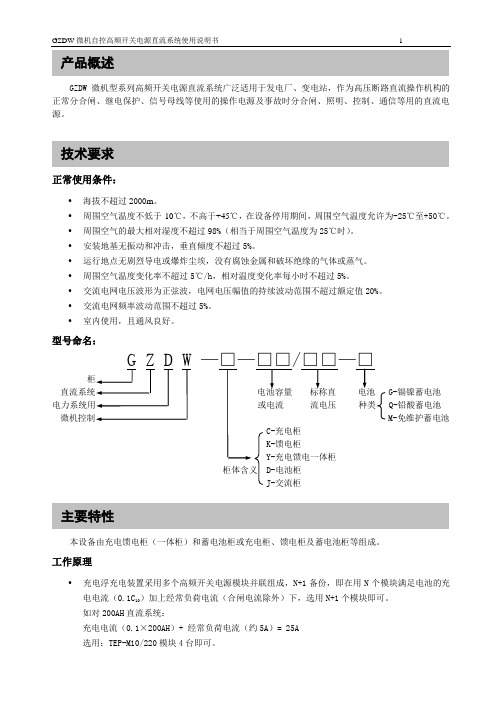

产品概述GZDW 微机型系列高频开关电源直流系统广泛适用于发电厂、变电站，作为高压断路直流操作机构的正常分合闸、继电保护、信号母线等使用的操作电源及事故时分合闸、照明、控制、通信等用的直流电源。

技术要求正常使用条件：•海拔不超过2000m。

•周围空气温度不低于-10℃，不高于+45℃，在设备停用期间，周围空气温度允许为-25℃至+50℃。

•周围空气的最大相对湿度不超过98%（相当于周围空气温度为25℃时）。

•安装地基无振动和冲击，垂直倾度不超过5%。

•运行地点无剧烈导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。

•周围空气温度变化率不超过5℃/h，相对温度变化率每小时不超过5%。

•交流电网电压波形为正弦波，电网电压幅值的持续波动范围不超过额定值20%。

•交流电网频率波动范围不超过5%。

•室内使用，且通风良好。

型号命名：G-镉镍蓄电池或电流流电压种类 Q-铅酸蓄电池 M-免维护蓄电池 C-充电柜K-馈电柜Y-充电馈电一体柜柜体含义 D-电池柜J-交流柜主要特性本设备由充电馈电柜（一体柜）和蓄电池柜或充电柜、馈电柜及蓄电池柜等组成。

工作原理•充电浮充电装置采用多个高频开关电源模块并联组成，N+1备份，即在用N个模块满足电池的充电电流（0.1C10）加上经常负荷电流（合闸电流除外）下，选用N+1个模块即可。

如对200AH直流系统：充电电流（0.1×200AH）+ 经常负荷电流（约5A）= 25A•系统可以选用任何接线型式，其典型接线方式见《GZDW微机自控高频开关电源直流系统典型设计》（泰坦公司）。

•系统输出特性：系统输出特性见图1。

1.均衡充电状态为从图1中A点开始充电，A-B之间的区域为恒流充电区域；2.当蓄电池电压上升至均衡充电电压值B点后设备进入恒压充电工作方式，B-C段为恒定电压区域，均衡充电在给定的时间内结束。

均衡充电结束后，自动转换到浮充电压状态，蓄电池持续在完全充满状态，在D-A段工作。

TEP-F系列电阻型恒流放电装置说明书（V1.0）珠海泰坦科技股份有限公司概述蓄电池作为备用电源在直流系统中起着极其重要的作用，从而在电力、通信、金融、交通等各行各业中得到广泛的应用。

判断蓄电池组性能的好坏，最可靠和最有效的方法就是对蓄电池组进行核对性放电。

目前常用的放电设备主要使用可变电阻、电阻盘、碳棒、水槽等，需要人工调节放电电流，控制精度低，工作繁复，劳动强度大。

若采用相控逆变方式对电池放电，虽没有上述缺点，但其为脉冲放电，电流纹波很大，对电池造成不良影响，并对电网造成很大污染。

若在放电过程中电网停电，有可能引发意外事故。

珠海泰坦科技股份有限公司研制开发成功的TEP-F系列PTC电阻型恒流放电装置采用新型功率元件，全新的控制原理，体积小，重量轻，放电电流在大范围内连续可调，稳流精度高。

监控单元采用大屏幕液晶全中文显示，友好的菜单式人机操作界面，完成对装置运行参数和工作状态的监控，在达到放电终止电压或设定时间后能自动停止放电，监控单元自动计算处理放电数据和放电曲线。

通过通讯接口，监控单元可将实时数据后台监控系统，完成数据记录、分析、报表和打印等工作。

产品特点●本装置采用新型的陶瓷电阻做为放电负载，同时采用先进的PWM闭环控制方式，可连续调控放电电流，实现定电流恒流放电。

在放电时，监控单元对蓄电池组电压进行监测，当蓄电池组满足以下三个条件时，放大器停止放电。

一：电压低于放电终止整定电压；二：放电时间到达整定时间；三：安时数到整定值时，三个条件满足任何一条放电器自动停止放电。

●可与本公司研制的蓄电池端电压采集单元BMCU-A配套使用，自动监测蓄电池组每节电池的电压，当蓄电池组中某节电池电压下降到放电终止电压时，自动停止放电，使每一节电池放电电压均得以精确监控。

●在放电过程中，显示放电电压、电流、容量、时间及放电曲线。

数据可通过通讯接口传送至计算机后台监控系统，通过后台分析软件对放电数据进行记录、分析、制作报表和打印等。

本品为超级电容器模组​“ ”专用实验放电模组。

请不要将其用于以下目的。

‍ 在本公司“MDKA150S8R3PE6111A ”以外的用途、量产品、装入与人类生命相关的设备如果未按照使用说明书中描述的方式使用，在某些情况下会有损坏或火灾的风险。

请用户进行安全设计，以免因本产品的故障而发生人身伤害或火灾事故。

请注意，对于使用本产品时发生的任何故障或损坏，我司概不负责。

本产品的规格和本使用说明书的内容如有变更，恕不另行通知。

专为MDKA150S8R3PE6111A 设计，用于实验的放电模组。

电路配置为非隔离DCDC转换器。

标准输出电压为12.125V，输出电流为15A。

输出电压是固定的，但可以根据安装可选项在 3V 至 25V 的范围内选择。

　表 1.电气部分安装位置端子 Ref名称J1Vin (+)J2Vin (-)J3Vout (+)J4Vout (-)　　※安装在PCB板上时， 请注意PCB表面的变形。

　注意事项超级电容器放电模组操作说明书 型号: N3JXJDoc No. U23J010050日本贵弥功株式会社　概要PCB FR-4 (t=1.6mm)　1. 尺寸图・端子说明规格A面：丝印范围内B面：非焊盘区域最大 0.5NmM4 内螺纹(镀黄铜 - 锡)2Pin 连接器安装推荐方法螺丝固定部位项目内容四个角孔φ3.2mm J5On/Off拧紧扭矩图1. 尺寸图MDKA150S8R3PE6111A标准可组合的超级电容器的串联数最小：3串联（3s），额定电压7.5V 最大：12串联（12s），额定电压30V ※ 单体额定电压假定为2.5V 可将多个电容并联12.125V *1. 最大输出电流时的允许工作时间为1分钟。

*2. 当电源处于升压操作时（输入电压>输出电压）， 有可能超出规格项目6.5V 安装选项6～30V 2. 规格p-p 150mV max *2输入输出15A max (有时间限制) *125A max 96% max电压范围起始电压电流效率电压输出电压精度电流　4. 序列图　3. 控制框图环境-40～85℃-40～70℃自然空冷形状65 x 90 x 13mm50g重量±0.1V+2%3～25V纹波电流存储范围工作范围冷却方式尺寸输入 Vin 端子Ref:​请将超级电容器连接至 J1&J2。

ANDF-220V/200A型蓄电池智能放电装置ANDF-220V/200A型蓄电池智能放电装置使用说明书河南省安耐德电力设备有限公司目录LIST第一章概述Chapter I General1.1 概述General1.2 产品特点Characteristics1.3 技术指标Technical indexes第二章用户操作界面Chapter II User’s operation interface2.1使用建议Application recommendation2.2接线Wiring2.3基本操作方法Basic operation method2.3.1 基本特点Basic features2.3.2 用户操作键盘User’s operation keyboard2.3.3 基本操作方法Basic operation method第三章接口定义及注意事项Chapter III Definitions of interface & Notes3.1智能放电装置接口Interface of intelligent discharge devic3.2 注意事项NotesJZ-BID-Ⅱ型蓄电池智能放电装置使用说明书手册导读Guidelines to the Instruction本手册的定位Positioning详细介绍了ANDF-220V/120A型蓄电池智能放电装置的基本原理功能性能和特点结构与接口并给出了相关的图表This Instruction detailed the basic principle, functions, performance,characteristics, structure and interface as to the JB-BID-II accumulatorintelligent discharge device, including relevant figures.本手册的主要用途Main use of the Instruction1. 产品技术推广和制作标书技术条款Technical promotion of products, used as technical terms for tender2. 用户操作过程的参考Reference in terms of operation3. 指导工程设计单位完成电力机房电源工程设计Guidance for engineering design unit to complete the powerengineering design for power room4. 用户的参考资料Referential material for users读者Readers 工程设计选型人员Type selection staff for engineering电力操作电源用户User for power operation技术推广和投标人员Technical promoter and tender staff第一章概述Chapter I General1.1 概述General蓄电池作为备用电源在直流系统中起着极其重要的作用,从而在电力、通信、金融、交通等各行各业中得到广泛的应用。

电厂直流系统及蓄电池运行维护1.一技术规范1.1.充电装置基本参数：1)充电装置名称:TEP-M20/220-B1.1.1.充电装置AC-DC模块参数1)额定输入交流电压:(380±15%)V,三相三线；2)输入电压频率：(50±5%)Hz。

3)交流输入电源不对称度：≤5%4)输出电压：DC198-270 V、99-135V5)额定电流：DC 10A、20A、30 A（220 V）6)DC 20A、30A、40 A（110 V）7)稳压精度：≤±0.5%8)稳流精度：≤±0.5%9)纹波系数：≤0.2%10)效率：≥93%11)功率因数：≥0.912)噪声：自然冷却≤45dB，强迫风冷≤55dB。

13)重量：16kg（10A/220V、20A/110V）、18kg（20A/220V、40A/110V）、27kg（30A/220V）14)冷却方式：自然冷却（10A/220V、20A/110V）、智能风冷（20A/220V、40A/110V、30A/220V）15)开机浪涌：软启动，无开机浪涌。

1.1.2.充电装置DC-DC模块参数1)输入电压: DC 198-286V, 99-143V；2)输入电压纹波系数：≤5%。

3)交流输入电源不对称度：≤5%4)输出电压：DC42-58V、20-27V5)额定电流：DC 20A、30 A6)稳压精度：≤±0.5%7)稳流精度：≤±0.5%8)纹波系数：≤0.2%9)效率：≥93%10)噪声：≤45dB11)重量：14kg12)冷却方式：自然冷却1.1.3.充电装置直流监控模块参数1)型号：TEP-I-F2)充电:充电时采用恒流方式，向蓄电池提供稳定的直流电流。

3)浮充电:浮充电采用恒压方式，充电模块输出端并联后经逆止二级管接到动力母线上，再经熔断器接到蓄电池组上。

动力母线经降压装置接到控制母线。

当交流电中断时，充电机无直流电压输出，此时蓄电池电压经过降压装置加到控制母线上，使控制母线供电连续。
