模具检具验收流程

工装、模具检测验收规范1.目的：确保本公司工装含检具、模具制造后符合设计要求及生产产品符合图纸要求.2.适用范围：适用于本公司生产所需工装、模具的检测、验收.3．工作流程：自制工装、模具检测：无论新制、复制工装、模具,设计人员在图纸审批完毕后,下发图纸至制造单位注明需检测的零件图纸或组装图纸同时下发一份图纸必须检测的零件图和组装图至质量部；质量部根据图纸制定检验方法,在工装、模具制造完成前完成；制造单位在工装、模具零件或组装件制造完成后填写报检单通知质量部,由质量部指定检测人员对工装、模具进行全尺寸检测,根据工装、模具复杂程度,在1至3个工作日内完成；质量部将检测结果填写在工装、模具检测报告上,一式三份,质量部保存一份,同时下发技术部及制造单位各一份；不合格零件由制造单位不计工时进行返修或返工,经检测合格后的工装、模具方可进行试制验收.外协工装、模具检测：,由外协单位自己进行检测,签订合同时在外协加工合同上注明工装、模具验收前,必须由外协单位提供设计图纸及工装、模具检测报告各一份；外协单位提供的工装、模具检测报告在符合其设计图纸的前提下方可进行工装、模具的验收.工装、模具的验收：验收标准：A、工装、模具生产的产品符合工艺图纸；B、方便操作,装、卸零件方便；C、不存在任何操作危险隐患.自制工装、模具的验收：制造单位通知设计人员,由设计人员组织技术部、质量部、工装、模具使用单位负责人进行试制验收；验收不合格,在确定责任后由制造单位进行返修或返工；外协工装、模具的验收：采购部通知技术部,由技术部组织外协单位、质量部、工装、模具使用单位相关人员进行验收；验收不合格由外协单位免费进行返修或返工；工装、模具验收合格后,验收人员在工装、模具验收单上签字确认,技术部保留原件,复印一份至制造单位或外协单位,工装、模具验收单必须做为工时计算或付外协制造费用的依据.责任区分参照模具制造、维修量化管理规定编制：审批：。

模具检具验收流程模具和检具是制造业中常见的工具，在生产过程中起到关键作用。

为了确保模具和检具的质量和性能符合要求，需要进行验收。

下面是模具和检具验收的流程：一、准备工作：1.确定验收标准：根据模具和检具的设计和制造要求，确定验收标准，包括尺寸、精度、材料等方面的要求。

2.准备验收设备：根据模具和检具的特点，准备相应的测量设备和工具，如千分尺、坐标测量机、显微镜等。

二、外观检查：1.检查模具和检具的表面是否光洁，是否有明显的划痕或缺陷。

2.检查模具和检具的标识是否清晰，是否与实际情况相符。

三、尺寸检查：1.使用测量设备对模具和检具的尺寸进行测量，包括长度、宽度、高度等维度的测量。

2.检查测量结果是否符合设计要求，是否在允许的公差范围内。

3.检查模具和检具的配合尺寸是否符合要求，如孔与轴的配合尺寸、楔块与楔槽的配合尺寸等。

四、检测性能：1.对于模具，可以使用试模机或试模设备进行模具试模，检查模具的开关动作是否灵活、稳定，零件是否能够正确装配。

2.对于检具，可以使用待测件进行测量，检查检具的测量结果是否准确可靠。

五、材料分析：1.对模具和检具的材料进行化学成分和物理性能等方面的分析，确保材料的质量和性能满足要求。

2.对于特殊材料，还可以进行金相分析和显微组织观察。

六、记录和报告：1.将每个模具和检具的验收过程进行记录，包括验收项目、结果和结论等。

2.根据实际情况，编写模具和检具的验收报告，对验收结果进行总结分析。

七、验收决策：1.根据模具和检具的验收结果和分析报告，对每个模具和检具进行验收决策，判断是否合格。

2.合格的模具和检具可以进入正常使用，不合格的模具和检具需要进行修复或退回制造商。

八、后续处理：1.对于合格的模具和检具，需要进行定期的维护和保养，以确保其性能和寿命。

2.对于不合格的模具和检具，需要进行修复或更换，以满足生产需求。

总结：模具和检具的验收流程主要包括准备工作、外观检查、尺寸检查、检测性能、材料分析、记录和报告、验收决策和后续处理等步骤。

模具验收流程一、背景说明随着制造业的不断发展，模具在现代工业中占有重要地位，模具的质量直接关系到相关行业的生产品质，制造出好的模具自然也是很重要的。

而对于制造出来的模具质量的评估，模具验收流程也是很重要的环节，可以为制造者和客户之间建立信任，确保模具的稳定品质，降低不必要的生产成本，可谓是关键的一步。

二、模具验收流程概述模具验收流程是在模具的制造过程中对模具进行质量评估的重要环节。

大致流程如下：1. 前期准备：在验收模具前，应先确定模具制作完成的标准，由制造商和客户之间先进行清晰的沟通，以免出现误会。

2. 验收基础：在审查中要明确需要的测量工具，同时要评估模具的设计图纸是否有误、是否正常等等，对模具的基础做出全面检查。

3. 验证零件：模具中各个部位的组件，应逐一进行验收，如模具支撑、塑料上料机构、模具起锥、中间板等，但不能过分注重微小细节，否则会出现流程效率低下的情况。

4. 配置结构：模具的构造非常复杂且体量庞大，需要根据设计图纸进行分配，但不同的配置对于零件的质量会产生影响，所以还需要多方协商确定。

5. 模具性能测试：通过对塑料模具进行模拟生产，模具能否正常工作以及产品质量是否达标都是需要进行检查的。

6. 质量稳定性检查：模具批量生产后，进一步对质量进行稳定性检查，确定模具的使用寿命。

三、模具验收流程操作步骤在模具验收流程的实施中，需要注意步骤。

在具体验收过程中，需要进行以下几个步骤：1. 验证模具制作所需的所有材料，严格按照图纸要求制作并进行组装。

2. 对模具的构造进行检查，在注意细节和零件的数量时，不排除通过模型制作来验证，但必须确定其可靠性。

3. 模具的性能测试要特别注意，并将其记录下来，包括生产环境等。

4. 对模具进行质量稳定性测试，具体工步如下：（1）进行检查，选择同样相关的或者合理环境进行反复检查。

（2）在初始阶段内，测试的产品数量不应过大；（3）如果检查的结果有偏差，及时对模具进行调整修复。

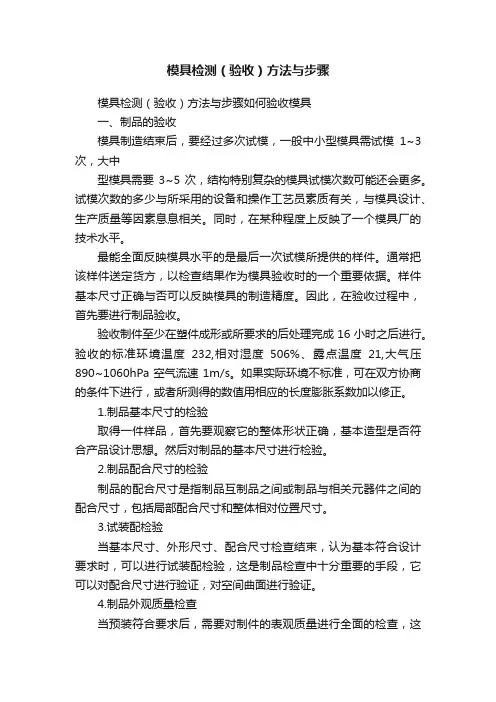

模具检测（验收）方法与步骤模具检测（验收）方法与步骤如何验收模具一、制品的验收模具制造结束后，要经过多次试模，一般中小型模具需试模1~3次，大中型模具需要3~5次，结构特别复杂的模具试模次数可能还会更多。

试模次数的多少与所采用的设备和操作工艺员素质有关，与模具设计、生产质量等因素息息相关。

同时，在某种程度上反映了一个模具厂的技术水平。

最能全面反映模具水平的是最后一次试模所提供的样件。

通常把该样件送定货方，以检查结果作为模具验收时的一个重要依据。

样件基本尺寸正确与否可以反映模具的制造精度。

因此，在验收过程中，首先要进行制品验收。

验收制件至少在塑件成形或所要求的后处理完成16小时之后进行。

验收的标准环境温度232,相对湿度506%、露点温度21,大气压890~1060hPa空气流速1m/s。

如果实际环境不标准，可在双方协商的条件下进行，或者所测得的数值用相应的长度膨胀系数加以修正。

1.制品基本尺寸的检验取得一件样品，首先要观察它的整体形状正确，基本造型是否符合产品设计思想。

然后对制品的基本尺寸进行检验。

2.制品配合尺寸的检验制品的配合尺寸是指制品互制品之间或制品与相关元器件之间的配合尺寸，包括局部配合尺寸和整体相对位置尺寸。

3.试装配检验当基本尺寸、外形尺寸、配合尺寸检查结束，认为基本符合设计要求时，可以进行试装配检验，这是制品检查中十分重要的手段，它可以对配合尺寸进行验证，对空间曲面进行验证。

4.制品外观质量检查当预装符合要求后，需要对制件的表观质量进行全面的检查，这时的表观质量是指不存在常见缺陷条件下，表观质量是否符合要求。

5.动平衡和xx试验对于高速运转的部件要进行动、静平衡试验；对于要求强度高的制件，要进行抗冲击试验，强度、高温试验等。

制件通过全面验收后，要对模具进行验收，前面提到，能够提供完整样件的模具，可以视为整体结构上基本合理。

然而，对模具的其它部位仍要认真检查，模具结构部位的加工精度、镶块方式、热处理手段等方面的因素直接影响着模具的使用寿命。

压铸模具验收流程一、模具验收前的准备工作：1.模具设计评审：对模具设计进行评审，确保设计符合产品要求，并提前确认各项技术参数。

2.模具加工制造：按照设计图纸，制造模具，并进行各项工艺加工。

3.模具试模：完成模具加工后，对模具进行试模，验证其正确性和稳定性。

二、模具验收流程：1.模具外观检查：首先对模具外观进行检查，检查模具表面是否平整，有无划痕、破损等情况。

2.模具尺寸检测：使用相应的测量工具，对模具的各个尺寸进行检测，确保尺寸精度符合要求。

3.模具装配检查：对模具的各个部件进行装配检查，确认各个零件之间的配合是否良好，有无松动、缺陷等情况。

4.模具试模检验：将模具安装在压铸机上进行试模，模具应能正常运行，铸件形状正确，无缺陷和变形。

5.铸件质量检查：对试铸件进行质量检查，检查铸件是否存在缺陷、气孔和砂眼等问题。

6.模具寿命评估：对试模结果进行评估，通过试模次数和铸件质量情况来预估模具的寿命。

7.模具试产：在实际生产环境下进行短期试产，验证模具在实际使用中的性能和稳定性。

8.生产参数评估：根据试产情况，评估模具在不同生产参数下的性能和可靠度。

三、模具验收后的工作：1.模具数据整理：对模具的设计、加工和试模数据进行整理，建立模具档案，便于后续的维修和维护工作。

2.模具维护计划制定：根据模具的使用情况和寿命评估结果，制定模具的定期维护计划。

3.维修保养人员培训：对模具的使用和维修保养人员进行培训，提高其对模具操作和维护的技术水平。

4.模具维修记录：对模具的维修情况进行记录，包括维修时间、维修内容和维修效果等信息。

通过以上的模具验收流程，可以有效地评估和确认压铸模具是否符合产品要求，并且能够正常运行。

同时，还可以及时发现模具的问题和缺陷，提前进行修复和改进，确保模具在生产中的稳定性和可靠性。

模具的验收工作对于产品质量的稳定性和模具使用寿命的延长都具有重要意义。

五金模具验收流程
附件：《工装试模通知单》《五金模试模问题记录表》《模具验证验收单》《产品实物检测记录表》《模具验收检查表》编制：会签：审定：
工 装 试 模 通 知 单
五 金 模 具 试 模 具 问 题 记 录 表
①存根
②
试
模
部门
浙江正泰建筑电器有限公司
注：1. 此表可作为模具验收时产品的样品验证记录单；
2. 此表可用于日常零部件检验时的记录；
3. 此表可作为产品转产时的附件；
模具验收检查表
表1各关节控制的完成时间仅供参考！
表1
表1各关节控制的完成时间仅供参考！。

模具验收流程随着科技的快速发展和工业的不断发展，模具行业在现代社会中变得越来越重要。

模具制造是工业化生产的重要环节，而模具验收流程则是模具制造中最关键的一个步骤。

本文将介绍模具验收流程的重要性、流程、以及常见的问题。

一、模具验收流程的重要性模具验收流程是确保模具质量和性能符合规定的程序。

并且，模具验收是整个模具制造的关键环节，也是模具质量管理的主要手段。

如果模具的质量不能得到保障，那么生产过程中很难保证产品质量。

因此，模具验收流程需要循序渐进，严谨规范。

二、模具验收流程1.外观检测外观检测是模具验收中的第一个步骤，主要是检测模具的外观是否符合要求。

外表应该正常，没有沙穴、气孔，无裂纹和其他缺陷，如有缺陷需要及时修补。

同时，外观检测还应该注意刨痕、磨痕、染色等不良影响美观的瑕疵，并做好记录。

2.测量尺寸模具制作的过程中，将会涉及到几十项甚至上百项的尺寸，因此测量尺寸是模具验收流程中的一个重要步骤。

模具样件需要测量的尺寸包括长、宽、高等整体尺寸，以及一些关键尺寸，如孔的深度和直径、重要倒角、腔体配合面的平行度、垂直度等尺寸，刀具的切削尺寸等。

3.功能性测试模具的功能性测试是检测模具工作性能是否符合要求的重要环节。

在测试中，需要模拟模具在使用中的各种情况，比如试验模具的加工精度、冷却水路、气路、铸件浇注系统、裂纹倾斜等，以确保模具正常使用。

如果有任何问题，都需要及时调整。

4.入厂试模入厂试模是模具验收流程的最后一步。

在这个环节中，需要对模具在使用中产生的各种问题进行检查，并进行调整。

试模时，需要将实际使用的原料和流程进行模拟，并进行一个完整的生产周期的测试。

在这些测试中，可以检测模具的磨损程度和寿命，比如磨损、疲劳裂纹等情况。

三、常见问题模具验收过程中可能会出现大量的问题。

最常见的问题包括以下几个方面：1.尺寸不准确通过测量可以发现模具存在尺寸偏差的问题。

这是工艺不完善造成的。

2.质量问题模具表面质量差，腐蚀等问题。

模具请采购验收流程
模具的采购验收流程是指在模具采购过程中，对所购买的模具进行检查和确认，以确保其质量符合预期并满足生产需要的一系列操作。

以下是一个模具采购验收的基本流程，共分为五个步骤：
第一步：准备工作
确定采购的模具种类、规格、数量和要求，并编制详细的采购清单。

根据采购需求，进行询价、比较和选择供应商，签订合同和付款方式。

第二步：货物到达仓库
当模具到达仓库时，接收人员应仔细检查货物的数量和完整性，核对清单并记录。

如果发现货物有缺失、损坏或其他问题，应立即通知供应商并记录相关信息。

第三步：模具外观检查
接收人员应对模具外观进行检查。

包括检查外观是否有明显的损坏、变形、划痕或裂纹。

如果发现问题，应立即通知供应商，并确保问题得到解决或有相应的补偿措施。

第四步：模具功能性检查
接收人员应对模具的功能性进行检查。

这包括模具的正常运行、合页的稳定性、模具操作的灵活性等。

如果发现功能性问题，应及时通知供应商，并确保问题得到解决或有相应的补偿措施。

第五步：模具性能测试
接收人员应对模具的性能进行测试。

这包括模具的生产效率、产品质量等方面的测试。

对于模具的性能测试，可以根据实际情况设计相应的测试方案，并进行数据记录和分析。

如果测试结果不符合要求，应及时通知供应商，并要求其解决或提供替代方案。

以上是一个基本的模具采购验收流程，每个步骤都非常重要，以确保所采购的模具质量符合要求。

当然，在实际操作中，采购验收流程还可以根据具体情况进行调整和完善，以满足企业实际需要。
