磁共振成像(MRI)

核磁共振成像（MRI，磁共振影像）是一种利用原子核在外磁场中的行为来生成高分辨率影像的医学成像技术。

以下是核磁共振成像技术的基本原理：
1. 核磁共振基础：
-原子核中的带电粒子，例如氢原子核（质子），具有自旋。

当这些原子核置于外部磁场中时，它们会产生磁矩，即一个磁场。

在医学成像中，常用的是质子的核磁共振。

2. 激发：
-当磁共振体（通常是人体组织中的水分子）置于强大的外部磁场中时，核磁矩会在外部磁场的作用下产生预cession运动，这是一种旋转运动。

通过应用额外的无线电频率（射频脉冲）来激发这些核磁共振体，使其离开平衡态。

3. 驰豫：
-一旦停止射频激发，核磁矩将重新恢复到平衡态。

这个过程称为核磁共振驰豫。

在这个过程中，核磁矩会释放出能量，产生一个旋转磁场。

4. 信号检测：
-放射出的能量产生的旋转磁场可以被检测。

在MRI中，探测器
会测量这个信号并传递给计算机。

5. 空间编码：
-为了获得空间信息，外加一组梯度磁场。

这些梯度场使得不同位置的核磁体经历不同的共振频率。

通过测量这些频率差异，可以获取关于空间位置的信息。

6. 图像重建：
-计算机将从探测器接收到的信号转换为二维或三维图像。

这涉及到使用数学算法对信号进行处理和图像重建。

总体而言，核磁共振成像技术利用核磁共振现象，通过对核磁体的激发、驰豫和信号检测，结合梯度磁场和计算机处理，实现对人体组织的高分辨率成像。

MRI对软组织有很好的分辨率，而且不涉及使用放射线。

核磁共振成像原理浅析核磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，通过利用核磁共振现象来获取人体内部组织的高分辨率图像。

本文将对核磁共振成像的原理进行浅析，包括核磁共振现象、信号获取和图像重建等方面。

1. 核磁共振现象核磁共振现象是指在外加静磁场和射频脉冲作用下，原子核会发生能级跃迁并释放能量。

具体来说，当原子核处于外加静磁场中时，其自旋会沿着静磁场方向取向。

当外加射频脉冲与原子核的共振频率相匹配时，原子核会吸收能量并发生能级跃迁。

当射频脉冲停止后，原子核会重新释放吸收的能量，并产生一个特定的信号。

2. 信号获取在核磁共振成像中，首先需要建立一个强大且稳定的静磁场。

这个静磁场可以使得人体内的原子核自旋取向，并保持稳定。

然后，通过发送射频脉冲来激发原子核的共振，使其吸收能量并发生能级跃迁。

接下来，通过接收原子核释放的信号来获取图像信息。

信号获取的过程可以分为两个步骤：激发和接收。

在激发阶段，通过发送射频脉冲来激发原子核的共振。

在接收阶段，通过接收原子核释放的信号来获取图像信息。

这些信号经过放大、滤波等处理后，被转换成数字信号，并送入计算机进行进一步处理。

3. 图像重建图像重建是核磁共振成像中的关键步骤，它将接收到的信号转化为人体内部组织的图像。

图像重建的过程可以分为两个步骤：空间编码和图像生成。

在空间编码阶段，通过应用梯度磁场来对信号进行空间编码。

梯度磁场可以使得不同位置的原子核具有不同的共振频率，从而实现对空间位置的编码。

通过改变梯度磁场的强度和方向，可以对不同位置的原子核进行编码。

在图像生成阶段，利用空间编码的信息来重建图像。

通过对接收到的信号进行傅里叶变换，可以得到频域上的图像信息。

然后，通过逆傅里叶变换将频域图像转换为空域图像，从而得到最终的核磁共振成像图像。

4. 应用领域核磁共振成像在医学领域有着广泛的应用。

它可以提供高分辨率、无辐射的人体内部组织图像，对于诊断和治疗疾病具有重要意义。

MRI也就是磁共振成像，英文全称是：Magnetic Resonance Imaging。

经常为人们所利用的原子核有：1H、11B、13C、17O、19F、31P。

在这项技术诞生之初曾被称为核磁共振成像，到了20世纪80年代初，作为医学新技术的NMR成像（NMR Imaging）一词越来越为公众所熟悉。

随着大磁体的安装，有人开始担心字母“N”可能会对磁共振成像的发展产生负面影响。

另外，“nuclear”一词还容易使医院工作人员对磁共振室产生另一个核医学科的联想。

因此，为了突出这一检查技术不产生电离辐射的优点，同时与使用放射性元素的核医学相区别，放射学家和设备制造商均同意把“核磁共振成像术”简称为“磁共振成像（MRI）”。

MRI用于影像诊断已经有20多年，作为一种无辐射、低（非）侵袭的检查设备在国内已经相当普及。

由于其需要使用很强的磁场和射频脉冲（RF），因此相应方面的影响也必须考虑，特别是近年随着3T-MR设备使用数量增加，更显示出对其安全性进行重新验证的必要性。

Ⅰ、有关静磁场和RF的安全管理MR检查时，从安全角度必须考虑静磁场、RF、梯度磁场、以及噪音的影响。

特别是近年高场强、高性能MR设备出现，要求比以往更加重视静磁场和RF对人体影响的安全管理。

1、关于静磁场的安全管理3T-MR对磁性体吸引力的增大成为安全管理上的大问题。

屏蔽技术的进步使3T-MR磁场漏泄范围与1.5TMR相比几乎没有差别，但这也使得机架开口部磁场强度急剧衰减，也就是说与1.5T时相比，机架开口部磁场梯度更陡。

对磁性体的吸引力与该磁性体质量和磁场强度、磁场梯度有很大关系，质量越大或磁场梯度变化越陡急，则对磁性体的吸引力越大，这点必须引起足够注意。

1-1、体外金属的安全管理与放射线相比，MRI中使用的强磁场相对安全，但绝不是说不会发生来自MRI 方面的事故。

据此观点，MRI属于低侵袭检查，但不能说是安全检查。

MRI安全管理中最基本的是绝对禁止持剪刀、手术刀、镊子、听诊器等磁性医疗器械进入检查室，以及将医用氧气瓶、监测装置（如心电图机、血压计、呼吸机）、输液泵等可移动医疗器械送入检查室，接送患者的担架、轮椅车如果不是MRI室专用的非磁性材料制成，也绝对不要进入。

磁共振成像名词解释
磁共振成像(Magnetic resonance imaging,MRI)是一种利用核磁共振现象来探测人体内部组织和器官的医学成像技术。

在MRI中,人体被放置在一个强磁场中,并接受一个无线电波的辐射,这个辐射会在体内产生核磁共振现象,使得人体中的原子核产生共振。

MRI仪器通过测量这些共振信号来重建人体结构的三维图像。

MRI技术具有许多优势,例如可以探测人体内部的深度,可以显示不同组织之间的相对大小和形状,以及可以显示人体内部的细微结构和纹理。

MRI通常用于诊断各种疾病,如心血管疾病、神经系统疾病、肿瘤等。

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过利用核磁共振现象来获得人体组织图像的医学检查技术。

它可以提供高分辨率、无创伤的全身解剖图像，对病理性变化早期的发现和定量分析具有重要意义。

那么，磁共振成像设备是如何工作的呢？下面将详细介绍MRI设备的工作原理。

首先，磁共振成像设备包括主磁场系统、梯度磁场系统和射频系统。

主磁场系统是整个设备的核心，产生一个极强的定向磁场，通常为1到3特斯拉。

这个磁场可以将人体内的核磁共振信号分离出来。

在主磁场的作用下，人体内的水分子和其他核自旋（比如氢原子核）会产生一个差异很小的能级分裂。

然后，梯度磁场系统起到定位的作用，通过改变磁场的强度和方向，可以选择性地激发和感应特定区域的核磁共振信号。

接下来，利用射频系统，通过传送一系列射频脉冲激发患者体内的核自旋。

这些射频脉冲将导致核自旋从基态向激发态跃迁，并在脉冲结束后，核自旋会回到基态并释放出能量。

这些释放的能量即为核磁共振信号。

为了获得高质量的MRI图像，必须对核磁共振信号进行针对性的频率分析和空间编码。

频率分析是指将复杂的核磁共振信号转换为频率分量，以获得不同的核磁共振频率信息。

而空间编码则是指通过改变梯度磁场的强度和方向，对核磁共振信号在空间上进行编码。

最后，通过一系列计算和图像重建算法，将获得的核磁共振信号转换为高质量的图像。

这些算法包括傅里叶变换、滤波、插值和二维重建等步骤，以达到优化图像质量的目的。

综上所述，磁共振成像设备的工作原理主要包括主磁场系统、梯度磁场系统和射频系统的协同作用。

通过产生一个高强度的定向磁场、改变梯度磁场的强度和方向、利用射频脉冲激发和感应核磁共振信号，并通过频率分析和空间编码，最终获得高质量的MRI图像。

这种非侵入性的成像技术在临床上的广泛应用将进一步提高医学诊断的精确性和准确性。

磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过核磁共振现象来获得人体组织图像的非侵入性检查技术。

磁共振成像（MRI）扫描须知磁共振成像（MRI）扫描须知1、磁共振成像简介磁共振成像（简称MRI）是将人体放在强磁场内，利用磁共振现象，把电磁波信号经计算机处理得到断层图像。

我院引进最新一代德国西门子公司超导高场强磁共振成像仪，能多方位、立体成像，具有扫描速度快、成像清晰、无有害射线辐射等优点。

适用于检查全身各种肿瘤，心血管、炎症性疾病等，在神经系统、脊柱、关节等疾病诊断效果更突出。

2、磁共振检查禁忌症1）置放心脏起搏器者进入强磁场可导致起博器失灵而危及生命。

2）眼球内有金属异物者有损伤眼球的危险。

3）动脉瘤术后有银夹者有可能使银夹脱落。

4）幽闭恐惧症患者。

5）危重病人、呼吸循环不稳定者或高热病人。

3、扫描前准备1）取下身上金属物品，包括：手机、钥匙、水果刀、机械手表、硬币、发夹、打火机、活动假牙等，以免影响检查效果或损坏机器，严重者危及生命。

2）信用卡、磁卡等磁性卡请勿带入扫描间，以免内储信号被消除。

3）换掉所有带金属挂勾、拉链、纽扣的衣物，最好不穿含尼龙的衣裤，以免影响检查效果。

4）妇女不要用眼影等化妆品、以免影响检查效果，上环者行腰椎、上腔检查前需取环。

5）进行盆腔（包括膀胱、生殖系统）检查者，请于检查前2小时排便，并饮水500ml。

6）请于扫描当日带既往MRI、CT、B超、X线片及病历，以供医生参考，曾在本院做过MRI检查者，务必带MRI片及检查片号。

请门诊受检查者带门诊就诊卡。

7）进行胃肠道、胰腺、胆道检查需要空腹。

4、扫描过程1）受检者卧于检查床，送入扫描孔，扫描过程中必须保持身体静止不动，可平静呼吸或听医生指挥屏气。

2）扫描时因射频脉冲作用，噪声较大；检查后会使人体体温轻度上升。

3）部分病变不易显示或鉴别诊断困难，必要时需静脉注射造影剂后扫描，此造影无需过敏试验。

如有过敏史，哮喘或心肾功能不全者需提前告知MRI检查医生及护士。

5、患者知情选择1）MRI检查是仪器对人体受检部位间隔一定厚度分层逐层扫描，获取组织器官信息，因而较小的病变可能没有采集到，有漏诊、误诊的可能。

MRI的基本原理和概念精讲MRI（磁共振成像）是一种非侵入性的医学成像技术，可以提供精确的人体内部结构图像。

其原理基于核磁共振现象，通过磁场和无线电波的作用，可以获取组织和器官的详细信息。

基本原理：MRI基于核磁共振（NMR）甚至Zeebman效应。

NMR是指在外加磁场作用下，原子核发生共振现象。

MRI利用核自旋角动量和其相互作用来获取图像。

核自旋角动量是由核自旋引起的旋转运动。

它可以被外磁场引导并预先排列在磁场方向上。

通过放射射频脉冲和梯度场的作用，核磁共振的能级结构发生变化，这些变化可用于形成图像。

过程：1.磁场：MRI使用超导磁体来产生强大的恒定磁场。

这个磁场通常为1.5到3.0特斯拉，是地球磁场的几千倍。

磁场将核磁矢量朝向磁场方向。

2.放射射频脉冲：通过向人体发送无线电波，能够使核磁矢量跳出磁场方向。

这是通过匹配外加无线电波的频率和核自旋的回旋频率来实现的。

这种频率与静态磁场的强度和核种类有关。

3.梯度场：在磁场中施加线性磁场梯度可以在人体的特定区域产生附加磁场。

这种附加磁场与核被成像区域的空间位置相关。

4.信号接收：当核自旋的能量从外加无线电波中恢复出来时，它会在接收线圈中产生微弱的电流。

这些信号被放大、数字化并通过计算机进行处理。

5.图像重建：计算机将通过使用运动梯度，并根据磁场强度和梯度进行排序来定位和重建核信号。

最终，这些信号通过色彩编码的像素来呈现出来，以形成图像。

概念：1.T1和T2弛豫时间：T1弛豫时间表示核磁矢量在放射射频脉冲停止后重新回到平衡状态所需的时间。

T2弛豫时间表示在停止射频传输后，核磁矢量由于相互作用而抵消的时间。

2.脉冲序列：MRI使用不同的脉冲序列获取不同的图像信息。

常见的脉冲序列包括T1加权、T2加权和质子密度（PD）加权序列。

3.磁共振造影剂：磁共振造影剂是一种通过静脉注射的特殊药物，可以提高一些组织或血管的对比度，从而使特定结构更清晰可见。

4.功能性MRI（fMRI）：fMRI可以通过测量血液中的含氧量变化从而显示脑活动。

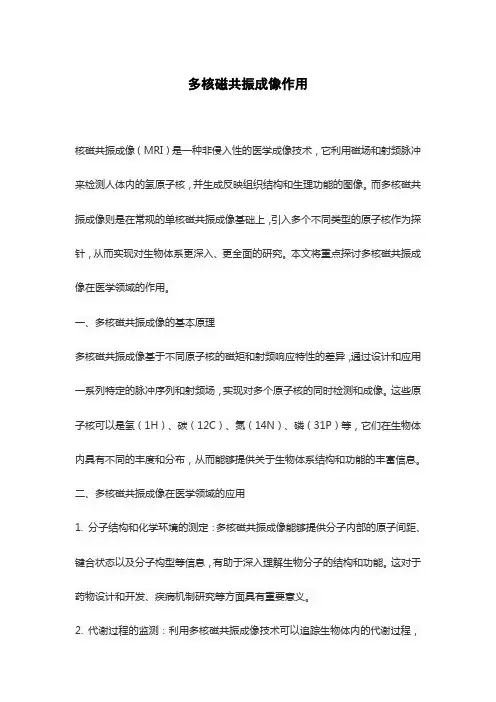

多核磁共振成像作用核磁共振成像（MRI）是一种非侵入性的医学成像技术，它利用磁场和射频脉冲来检测人体内的氢原子核，并生成反映组织结构和生理功能的图像。

而多核磁共振成像则是在常规的单核磁共振成像基础上，引入多个不同类型的原子核作为探针，从而实现对生物体系更深入、更全面的研究。

本文将重点探讨多核磁共振成像在医学领域的作用。

一、多核磁共振成像的基本原理多核磁共振成像基于不同原子核的磁矩和射频响应特性的差异，通过设计和应用一系列特定的脉冲序列和射频场，实现对多个原子核的同时检测和成像。

这些原子核可以是氢（1H）、碳（12C）、氮（14N）、磷（31P）等，它们在生物体内具有不同的丰度和分布，从而能够提供关于生物体系结构和功能的丰富信息。

二、多核磁共振成像在医学领域的应用1. 分子结构和化学环境的测定：多核磁共振成像能够提供分子内部的原子间距、键合状态以及分子构型等信息，有助于深入理解生物分子的结构和功能。

这对于药物设计和开发、疾病机制研究等方面具有重要意义。

2. 代谢过程的监测：利用多核磁共振成像技术可以追踪生物体内的代谢过程，例如葡萄糖代谢、脂肪代谢等。

这对于肿瘤诊断、神经科学以及营养学等领域的研究具有重要价值。

3. 药物作用机制的研究：多核磁共振成像可以用于研究药物在生物体内的分布、结合位点以及作用机制。

这对于新药研发和药物疗效评估具有重要意义。

4. 疾病诊断和预后评估：多核磁共振成像技术可以用于检测和诊断多种疾病，例如肿瘤、心血管疾病、神经系统疾病等。

此外，通过监测患者的代谢变化和生理功能，还可以对疾病的预后进行评估。

5. 医学教育和培训：多核磁共振成像技术可以为医学教育和培训提供直观的图像资料，帮助学生和医生更好地理解人体结构和疾病机制。

三、多核磁共振成像的挑战与前景虽然多核磁共振成像技术在医学领域具有广泛的应用前景，但目前仍面临一些挑战，例如信号采集的灵敏度、分辨率以及检测时间等方面的问题。

未来随着技术的不断进步和应用研究的深入，多核磁共振成像有望在生物医学领域发挥更加重要的作用。
