发动机内部结构图引言发动机是现代机动车辆中不可或缺的关键部件之一，它负责将燃料转化为能量，驱动车辆行驶。
发动机的内部结构决定了其性能和效率，了解发动机内部结构对于维护和修理发动机至关重要。
本文将介绍发动机的常见内部结构并提供相应的结构图。
缸体和缸盖发动机的缸体是发动机的主体结构，它用于容纳活塞、气缸和气门等关键部件。
缸体通常由铸铁或铝合金制成，以提供足够的强度和耐热性。
缸盖则位于缸体的顶部，密封并承载发动机的气缸盖、凸轮轴和气门等部件。
活塞和连杆活塞是发动机中起着压缩和传递力量作用的关键部件。
它由铝合金制成，具有较低的重量和较高的强度。
活塞通过连杆与曲轴相连，将活塞的上下往复运动转化为曲轴的旋转运动。
连杆一端连接活塞，另一端连接曲轴，起到连接与传递力量的作用。
曲轴和凸轮轴曲轴是发动机中最重要的部件之一，它通过连杆的传动将活塞上下往复运动转化为旋转运动。
曲轴通常由钢铁或铸铁制成，具有高强度和耐磨性。
凸轮轴则用于控制发动机气门的开启和关闭过程，它通过凸轮的形状实现气门的运动。
气门和气门机构气门是控制发动机进气和排气的关键部件，它位于缸体上方的气门座中。
发动机通常具有进气气门和排气气门，它们由气门机构控制开启和关闭。
气门机构通常由凸轮轴、齿轮、摇臂和弹簧组成，通过凸轮的旋转推动摇臂，进而控制气门的运动。
节气门和喷油器节气门用于控制发动机的油气混合物进入气缸的量，通过调节节气门的开度可以控制发动机的功率输出。
喷油器则用于将燃油喷射到气缸内，以完成燃烧过程。
节气门和喷油器一般通过发动机控制单元（ECU）来实现精确的控制。
总结发动机的内部结构是复杂而精密的，各个组件协调工作以提供动力和效率。
本文介绍了发动机的常见内部结构，包括缸体和缸盖、活塞和连杆、曲轴和凸轮轴、气门和气门机构、节气门和喷油器。
了解这些结构对于维护和修理发动机具有重要意义，帮助我们更好地理解发动机的工作原理。

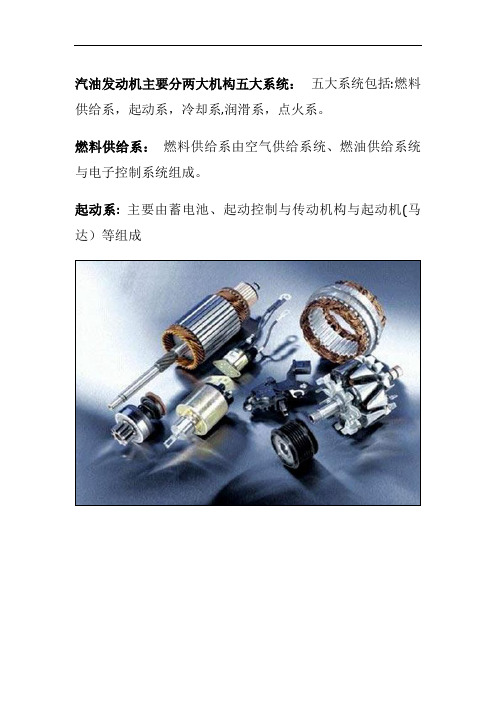

汽油发动机主要分两大机构五大系统：五大系统包括:燃料供给系，起动系，冷却系,润滑系，点火系。
燃料供给系：燃料供给系由空气供给系统、燃油供给系统与电子控制系统组成。
起动系: 主要由蓄电池、起动控制与传动机构与起动机(马达）等组成冷却系: 冷却系统主要由水泵、散热器、风扇、水套与节温器等组成.1风扇罩２5 风扇电机3风扇4水箱6水泵皮带7 水泵8 9 １０水管1１回水管１2 补水管13次水箱1４过热蒸汽管1５下水管16 上水管17 水箱固定胶润滑系:润滑系统由机油泵、机油滤清器、机油冷却器、集滤器等组成。
此外，润滑系统点火系: 点火系由传统式由蓄电池、发电机、点火线圈、断电器、火花塞等组成.普通式与传统式点火系统类似,只就是用电子元件取代了断电器.电子点火式全部就是全电子点火系统，完全取消了机械装置,由电子系统控制点火时刻,包括蓄电池、发电机、点火线圈、火花塞与电子控制系统等。
柴油机就是没有点火系，柴油机就是工作原理：空气进入气缸后,压缩成高温体同时再由高压得柴油泵通过喷油嘴直接喷到气缸后自燃后产生动能.１、点火开关2、点火线圈3、绝缘盖4、初级线圈5、次级线圈6、分电器7、蓄电池8、点火控制器９、传动齿轮10、真空提前装置11、分电器主轴12、分火头13、分电器盖１４、离心提前装置不过就是柴油机还就是汽油都就是四冲程：进气冲程,压缩冲程，燃烧冲程（作功冲程)，排气冲程.汽车发动机得两大机构发动机就就是引擎,就是从英文单词“en ｇin ｅ”音译而来得。
汽车所用得发动机主要就是活塞式发动机,p ｉｓt ｏn en ｇine ，或称为reciprocating engine （往复式发动机)以及转子发动机（R ｏｔar ｙ Eng ｉne ，RE)。
所以，汽车发动机得类型主要有以下几种：（直列L,V 型，水平对置,W 型与转子发动机（三角活塞发动机,RE ）活塞式发动机我们说就是汽车发动机就好比我们人类得心脏.如果发动机坏人那么车也就不能动了。
汽车发动机组成及零部件名称汽车发动机是汽车的心脏，由多个零部件组成。
每个零部件都有着特定的功能，它们共同协作，使发动机能够顺利运转。
1. 曲轴曲轴是发动机的核心部件之一，它负责将活塞的上下往复运动转化为曲轴的旋转运动。
曲轴通过连杆与活塞相连，使活塞的运动能够顺利传递给其他部件。
2. 活塞活塞是发动机内部的移动部件，它与曲轴相连，通过上下往复运动来产生压缩燃气混合物和排放废气的作用。
活塞由铝合金制成，具有较高的强度和轻量化的特点。
3. 汽缸汽缸是活塞运动的容器，在发动机中通常有多个汽缸。
活塞在汽缸内上下往复运动，通过与气缸壁的密封，将活塞上下运动转化为压缩燃气混合物和排放废气的作用。
4. 气门气门是控制燃气进出汽缸的部件，它通过开启或关闭进气道和排气道来控制燃气的进出。
气门的开闭由凸轮轴来控制，凸轮轴通过传动装置与曲轴相连。
5. 凸轮轴凸轮轴是控制气门开闭的关键部件，它通过凸轮的凸起使气门开启或关闭。
凸轮轴的转动由曲轴带动，将旋转运动转化为气门的开闭运动。
6. 水泵水泵是发动机冷却系统的关键部件，它通过循环泵送冷却液来降低发动机温度，保持发动机在正常工作温度范围内。
水泵通常由离心泵构成，由发动机正时链条驱动。
7. 燃油喷射器燃油喷射器是现代发动机燃油供给系统的关键部件，它负责将燃油以雾化的形式喷入汽缸中，与空气混合后进行燃烧。
燃油喷射器的喷油量和喷油时机由发动机控制单元(ECU)控制。
8. 点火系统点火系统是发动机燃烧过程的关键部件，它负责在适当的时机点燃燃气混合物。
点火系统通常由点火线圈、火花塞和点火控制器组成，点火控制器通过传感器来监测发动机工况，控制点火时机和点火能量。
9. 进气系统进气系统是将空气引入发动机燃烧室的部件，它通常由进气道、进气滤清器、节气门和进气管组成。
进气系统负责保证发动机获得足够的新鲜空气，以支持燃烧过程的进行。
10. 排气系统排气系统是将燃烧后的废气排出发动机的部件，它通常由排气管和消声器组成。
发动机原理及构造
发动机是一种将燃料的化学能转化为机械能的装置。
它的主要构造部分包括气缸、活塞、曲轴、气门、进气道、喷油器、点火系统等。
发动机的工作原理是循环的，被称为四冲程循环。
这意味着在四个行程内，发动机会完成进气、压缩、燃烧和排气这四个过程。
在进气行程中，发动机通过开启进气门，使气缸内进入大量的空气。
然后，在压缩行程中，活塞向上移动，将空气压缩到气缸顶部。
接下来，在燃烧行程中，喷射器会喷入燃料，并由点火系统点火引燃混合气体。
混合气体的燃烧会产生高温和高压气体，推动活塞向下运动。
最后，在排气行程中，排气门会开启，将燃烧产物排出气缸。
发动机的构造是基于上述原理而设计的。
气缸是发动机的核心部件，用于容纳活塞和产生燃烧室。
气缸上有气门，用于控制气体的进出。
活塞连接着曲轴，一起完成压缩和燃烧过程。
曲轴通过转动将活塞的上下运动转化为旋转运动，最终驱动车辆前进。
进气道和喷油器用于将空气和燃料引入气缸。
点火系统则用于在燃烧行程中点燃燃油混合物。
发动机的构造和工作原理可以根据不同类型的发动机而有所不同，如汽油发动机、柴油发动机和电动发动机等。
不同类型的发动机在燃烧过程、燃料供应和点火方式等方面有所区别，但基本原理和构造仍然遵循相似的规律。
汽车发动机的工作原理及总体构造
一、汽车发动机的工作原理
1.吸气：发动机的活塞下行时，活塞腔内的气门打开，通过气门进入
汽缸的混合气。
2.压缩：活塞上行时，活塞腔内的气门关闭，活塞将混合气压缩成高
压气体。
3.爆燃：在活塞接近顶死点时，火花塞产生火花，将混合气点燃爆炸，释放出能量。
4.排气：活塞下行时，废气通过排气门排出汽缸，为新的混合气提供
空间。
通过这四个基本过程循环运作，汽车发动机可以持续地产生动力，驱
动汽车运行。
二、汽车发动机的总体构造
1.气缸体系：汽缸是发动机燃烧的主要部分，通常由铁合金或铝合金
制成。
汽缸体内设置有活塞和气门，通过这些部件的运动来实现吸气、压缩、爆燃和排气的过程。
2.曲轴与连杆机构：曲轴是将活塞运动转化为有用功的装置，具有一
定的几何结构，可以将来自活塞的线性运动转化为旋转运动。
连杆连接活
塞与曲轴，将活塞的线性运动转化为曲轴的旋转运动。
3.气门机构：气门控制气缸内的进气和排气。
气门通过气门杆与凸轮
轴相连接，由凸轮轴的转动带动气门的开闭。
4.燃油供给系统：燃油供给系统包括燃油箱、燃油泵、喷油器等。
燃油从燃油箱经过燃油泵被送入汽缸，与空气混合后形成可燃气体。
此外，还有点火系统、冷却系统、润滑系统等辅助系统，保证发动机正常运行。
总之，汽车发动机通过吸气、压缩、爆燃和排气这四个基本过程，不断地将化学能转化为机械能，从而驱动汽车运行。
其总体构造包括气缸体系、曲轴与连杆机构、气门机构和燃油供给系统等。
这些构造相互配合，共同完成发动机的工作。
发动机结构组成范文发动机是现代机动车辆的核心组成部分，它将燃料能转换为机械能，提供动力驱动车辆运行。
发动机的结构组成主要包括气缸体、气缸盖、活塞、连杆、曲轴、气门机构、点火系统、供油系统和冷却系统等。
气缸体是发动机的主体部分，通常由铸铁或铝合金制成。
它的内部是气缸，气缸与气缸体是一体的，用来收容活塞运动，形成燃烧室。
气缸体的外形会随着发动机型号的不同而有所差异。
气缸盖位于气缸体的顶部，用于封闭气缸的上部。
它通常由铸铁或铝合金制成，并带有进气阀和排气阀等气门机构，以及火花塞孔和机油通道等。
活塞是沿着气缸壁滑动运动的一个零件，它的顶部是燃烧室的组成部分。
活塞通常由铝合金制成，上部有一个活塞环槽，安装活塞环。
连杆是将活塞的直线运动转换为曲轴的旋转运动的零件，它通常由铸铁或钢材制成。
连杆两端分别与活塞和曲轴连接，并通过曲轴销固定。
曲轴是发动机的主要运动部件之一，是将活塞的直线运动转化为旋转运动的机械装置。
它通常由铸铁或钢材制成，具有多个曲柄，以使活塞运动转变为旋转运动。
气门机构包括进气阀和排气阀，它们控制着进气和排气的时机。
气门机构通常由凸轮轴、气门杆和气门弹簧等组成，凸轮轴通过连杆与曲轴同步运动，使气门开启和关闭。
点火系统用于点燃燃气混合物，产生爆燃压力，驱动活塞运动。
它主要包括点火塞、点火线圈、点火开关和电子控制单元等部件。
供油系统用于将燃油输送到燃烧室，提供燃烧所需的燃料。
它包括燃油泵、喷油嘴、燃油滤清器和燃油压力调节器等部件。
冷却系统用于降低发动机温度，避免过热。
它通常由水泵、散热器、风扇和水管等组成，通过循环流动的冷却液吸收发动机产生的热量，并通过散热器将热量散发到空气中。
此外，发动机还有润滑系统、排气系统和动力传动系统等组成部分。
润滑系统用于减少发动机各运动部件之间的摩擦，提供充足的润滑剂。
排气系统用于排出燃烧产生的废气，净化排气。
动力传动系统用于把发动机的动力传递到车辆的驱动轮上。
总结起来，发动机的结构组成包括气缸体、气缸盖、活塞、连杆、曲轴、气门机构、点火系统、供油系统和冷却系统等。
