发动机配气机构是内燃机中的重要部件,其作用是控制进气门和排气门的开启和关闭时间,以确保燃气进出气缸的顺序和时机,从而实现正常的燃烧过程。
以下是发动机配气机构的基本组成和作用:
凸轮轴(Camshaft):凸轮轴是配气机构的核心部件。
它通过凸轮的凸起部分,驱动气门的开启和关闭动作。
凸轮轴通常由曲轴带动,并根据发动机设计需要的气门时序和气门升程进行凸轮形状的设计。
凸轮(Cam):凸轮是安装在凸轮轴上的圆柱形或椭圆形零件。
根据凸轮的形状不同,可以控制气门的开启和关闭时间、气门升程以及气门加速度等参数。
气门(Valve):气门是控制气缸进出气体的阀门。
配气机构通过凸轮轴和凸轮的作用,使气门在正确的时机和顺序下开启和关闭,以允许新鲜的混合气进入燃烧室并排出废气。
气门弹簧(Valve Spring):气门弹簧用于控制气门的闭合力。
它使气门在凸轮轴提供的力量作用下保持闭合,同时允许气门在凸轮的作用下迅速开启。
摇臂(Rocker Arm):摇臂是连接凸轮轴和气门的杆状构件。
它将凸轮轴的旋转运动转换为气门的线性运动,并通过气门杆将动力传递给气门。
气门杆(Valve Stem):气门杆连接摇臂和气门,传递摇臂的运动给气门,使气门开启或关闭。
通过以上组成部分的协调配合,发动机配气机构能够精确控制气门的开启和关闭时间,以适应不同工况下的燃烧需求,实现高效的气缸充气和排气过程,从而提高发动机的动力性能和燃烧效率。

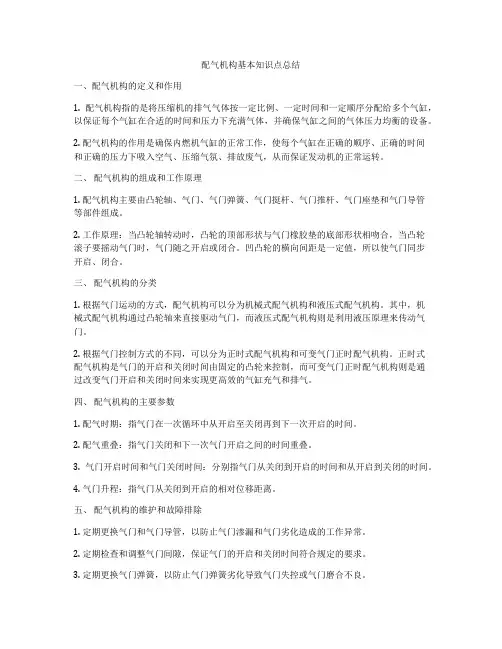

配气机构基本知识点总结一、配气机构的定义和作用1. 配气机构指的是将压缩机的排气气体按一定比例、一定时间和一定顺序分配给多个气缸,以保证每个气缸在合适的时间和压力下充满气体,并确保气缸之间的气体压力均衡的设备。
2. 配气机构的作用是确保内燃机气缸的正常工作,使每个气缸在正确的顺序、正确的时间和正确的压力下吸入空气、压缩气氛、排放废气,从而保证发动机的正常运转。
二、配气机构的组成和工作原理1. 配气机构主要由凸轮轴、气门、气门弹簧、气门挺杆、气门推杆、气门座垫和气门导管等部件组成。
2. 工作原理:当凸轮轴转动时,凸轮的顶部形状与气门橡胶垫的底部形状相吻合,当凸轮滚子要摇动气门时,气门随之开启或闭合。
凹凸轮的横向间距是一定值,所以使气门同步开启、闭合。
三、配气机构的分类1. 根据气门运动的方式,配气机构可以分为机械式配气机构和液压式配气机构。
其中,机械式配气机构通过凸轮轴来直接驱动气门,而液压式配气机构则是利用液压原理来传动气门。
2. 根据气门控制方式的不同,可以分为正时式配气机构和可变气门正时配气机构。
正时式配气机构是气门的开启和关闭时间由固定的凸轮来控制,而可变气门正时配气机构则是通过改变气门开启和关闭时间来实现更高效的气缸充气和排气。
四、配气机构的主要参数1. 配气时期:指气门在一次循环中从开启至关闭再到下一次开启的时间。
2. 配气重叠:指气门关闭和下一次气门开启之间的时间重叠。
3. 气门开启时间和气门关闭时间:分别指气门从关闭到开启的时间和从开启到关闭的时间。
4. 气门升程:指气门从关闭到开启的相对位移距离。
五、配气机构的维护和故障排除1. 定期更换气门和气门导管,以防止气门渗漏和气门劣化造成的工作异常。
2. 定期检查和调整气门间隙,保证气门的开启和关闭时间符合规定的要求。
3. 定期更换气门弹簧,以防止气门弹簧劣化导致气门失控或气门磨合不良。
4. 对配气机构进行定期检查,检查凸轮轴、气门轴承、气门盖等部件的磨损情况,及时进行维护和更换。

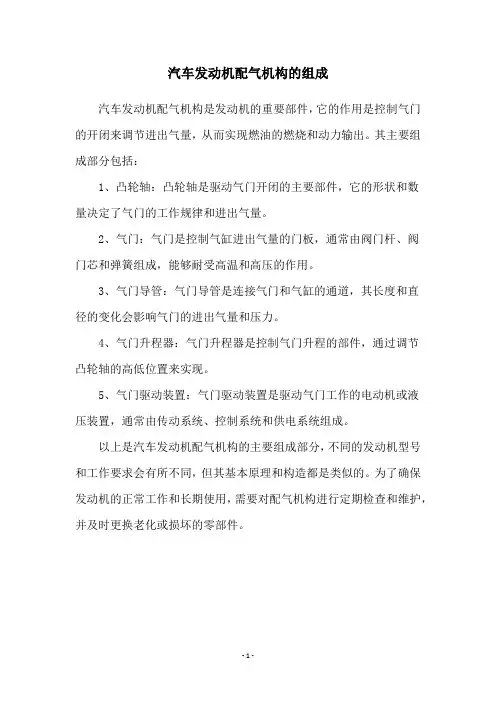

汽车发动机配气机构的组成
汽车发动机配气机构是发动机的重要部件,它的作用是控制气门的开闭来调节进出气量,从而实现燃油的燃烧和动力输出。
其主要组成部分包括:
1、凸轮轴:凸轮轴是驱动气门开闭的主要部件,它的形状和数
量决定了气门的工作规律和进出气量。
2、气门:气门是控制气缸进出气量的门板,通常由阀门杆、阀
门芯和弹簧组成,能够耐受高温和高压的作用。
3、气门导管:气门导管是连接气门和气缸的通道,其长度和直
径的变化会影响气门的进出气量和压力。
4、气门升程器:气门升程器是控制气门升程的部件,通过调节
凸轮轴的高低位置来实现。
5、气门驱动装置:气门驱动装置是驱动气门工作的电动机或液
压装置,通常由传动系统、控制系统和供电系统组成。
以上是汽车发动机配气机构的主要组成部分,不同的发动机型号和工作要求会有所不同,但其基本原理和构造都是类似的。
为了确保发动机的正常工作和长期使用,需要对配气机构进行定期检查和维护,并及时更换老化或损坏的零部件。
- 1 -。

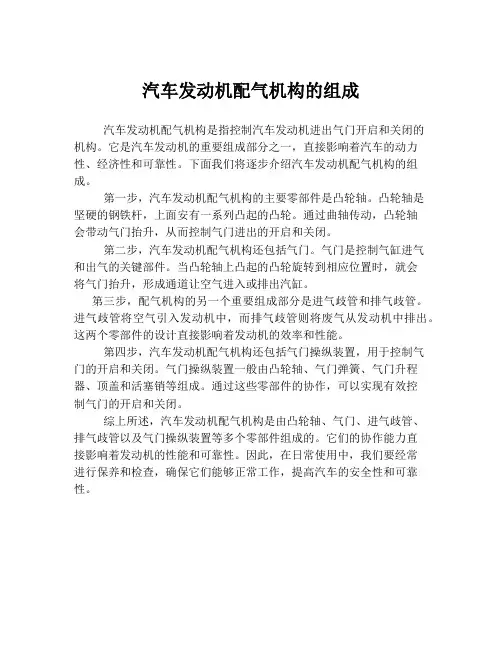

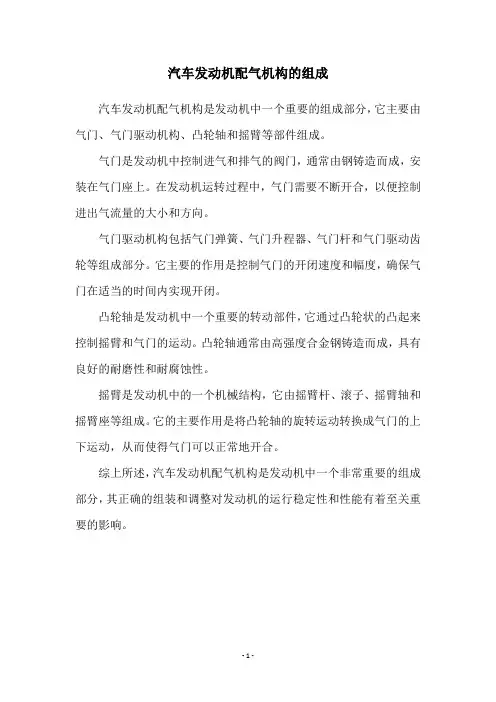

汽车发动机配气机构的组成
汽车发动机配气机构是指控制汽车发动机进出气门开启和关闭的
机构。
它是汽车发动机的重要组成部分之一,直接影响着汽车的动力性、经济性和可靠性。
下面我们将逐步介绍汽车发动机配气机构的组成。
第一步,汽车发动机配气机构的主要零部件是凸轮轴。
凸轮轴是
坚硬的钢铁杆,上面安有一系列凸起的凸轮。
通过曲轴传动,凸轮轴
会带动气门抬升,从而控制气门进出的开启和关闭。
第二步,汽车发动机配气机构还包括气门。
气门是控制气缸进气
和出气的关键部件。
当凸轮轴上凸起的凸轮旋转到相应位置时,就会
将气门抬升,形成通道让空气进入或排出汽缸。
第三步,配气机构的另一个重要组成部分是进气歧管和排气歧管。
进气歧管将空气引入发动机中,而排气歧管则将废气从发动机中排出。
这两个零部件的设计直接影响着发动机的效率和性能。
第四步,汽车发动机配气机构还包括气门操纵装置,用于控制气
门的开启和关闭。
气门操纵装置一般由凸轮轴、气门弹簧、气门升程器、顶盖和活塞销等组成。
通过这些零部件的协作,可以实现有效控
制气门的开启和关闭。
综上所述,汽车发动机配气机构是由凸轮轴、气门、进气歧管、
排气歧管以及气门操纵装置等多个零部件组成的。
它们的协作能力直
接影响着发动机的性能和可靠性。
因此,在日常使用中,我们要经常
进行保养和检查,确保它们能够正常工作,提高汽车的安全性和可靠性。

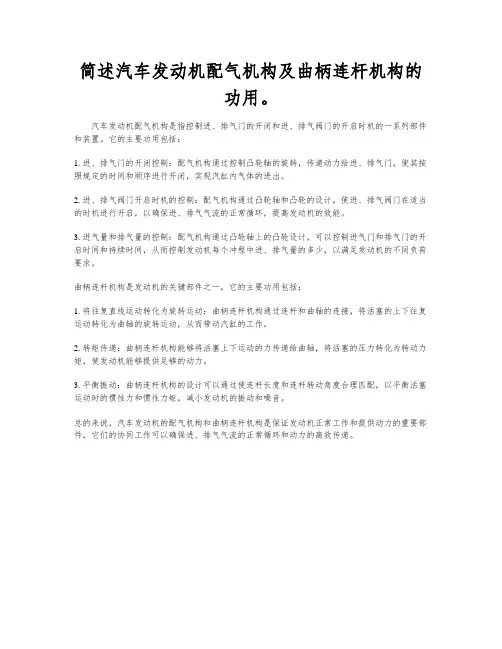

简述汽车发动机配气机构及曲柄连杆机构的
功用。
汽车发动机配气机构是指控制进、排气门的开闭和进、排气阀门的开启时机的一系列部件和装置。
它的主要功用包括:
1. 进、排气门的开闭控制:配气机构通过控制凸轮轴的旋转,传递动力给进、排气门,使其按照规定的时间和顺序进行开闭,实现汽缸内气体的进出。
2. 进、排气阀门开启时机的控制:配气机构通过凸轮轴和凸轮的设计,使进、排气阀门在适当的时机进行开启,以确保进、排气气流的正常循环,提高发动机的效能。
3. 进气量和排气量的控制:配气机构通过凸轮轴上的凸轮设计,可以控制进气门和排气门的开启时间和持续时间,从而控制发动机每个冲程中进、排气量的多少,以满足发动机的不同负荷要求。
曲柄连杆机构是发动机的关键部件之一,它的主要功用包括:
1. 将往复直线运动转化为旋转运动:曲柄连杆机构通过连杆和曲轴的连接,将活塞的上下往复运动转化为曲轴的旋转运动,从而带动汽缸的工作。
2. 转矩传递:曲柄连杆机构能够将活塞上下运动的力传递给曲轴,将活塞的压力转化为转动力矩,使发动机能够提供足够的动力。
3. 平衡振动:曲柄连杆机构的设计可以通过使连杆长度和连杆转动角度合理匹配,以平衡活塞运动时的惯性力和惯性力矩,减小发动机的振动和噪音。
总的来说,汽车发动机的配气机构和曲柄连杆机构是保证发动机正常工作和提供动力的重要部件,它们的协同工作可以确保进、排气气流的正常循环和动力的高效传递。

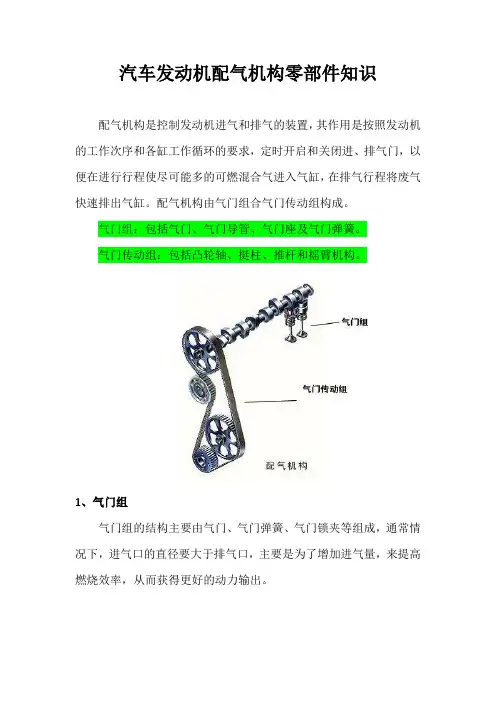

汽车发动机配气机构零部件知识配气机构是控制发动机进气和排气的装置,其作用是按照发动机的工作次序和各缸工作循环的要求,定时开启和关闭进、排气门,以便在进行行程使尽可能多的可燃混合气进入气缸,在排气行程将废气快速排出气缸。
配气机构由气门组合气门传动组构成。
气门组:包括气门、气门导管、气门座及气门弹簧。
气门传动组:包括凸轮轴、挺柱、推杆和摇臂机构。
1、气门组气门组的结构主要由气门、气门弹簧、气门锁夹等组成,通常情况下,进气口的直径要大于排气口,主要是为了增加进气量,来提高燃烧效率,从而获得更好的动力输出。
气门的工作条件非常恶劣。
首先,气门直接与高温燃气接触,受热严重,而散热困难,因此气门温度很高。
其次,气门承受气体力和气门弹簧力的作用,以及由于配气机构运动件的惯性力使气门落座时受到冲击。
第三,气门在润滑条件很差的情况下以极高的速度启闭并在气门导管内作高速往复运动。
此外,气门由于与高温燃气中有腐蚀性的气体接触而受到腐蚀。
1-1、气门导管气门导管是汽车发动机气门的导向装置,对气门起导向作用,并使气门杆上的热量经气门导管传给汽缸盖。
1-2、气门座镶有气门座的发动机,在使用过程中会出现气门座松动的现象,如不及时修理将会很快脱落,以致折断气门,顶坏活塞、缸套或气缸盖,甚者造成连杆弯曲、曲轴断裂,在重负荷作业时还会捣坏缸体。
气门座松动一般表现为:加大油门或加大作业负荷时,有严重的气门敲击活塞的声音;排气管出现有规律的间断性冒烟(有时冒白烟,有时冒黑烟)现象;发动机突然出现异响,气缸上部有明显的敲击声,并有“缺缸”和燃烧不良现象,功率下降,严重时不能工作;有窜气现象,严重时从曲轴箱通气孔向外窜气。
气门座松动的原因主要是:磨损严重,下陷量过大,气门座烧损或产生裂纹;缸盖螺栓拧紧力不均匀,高温时骤加冷水,使缸盖变形或产生裂纹;发动机使用时间过长,气门座松动;气门座在缸盖上镶嵌的紧度不够;长期超负荷作业,机温过高,气缸盖热膨胀严重。
汽车配气机构的组成一、引言汽车配气机构是发动机的重要组成部分,它的作用是控制气门的开闭,使燃烧室内的混合气进出顺畅,从而实现发动机正常工作。
本文将围绕汽车配气机构的组成展开详细介绍。
二、汽车配气机构概述汽车配气机构主要由凸轮轴、凸轮、摇臂、弹簧、气门等部件组成。
其中凸轮轴是整个系统的核心部件,通过旋转带动凸轮与摇臂相互作用,完成气门的开闭。
三、凸轮轴凸轮轴是汽车配气机构中最为重要的零部件之一。
它通常由多段组成,每段上都安装有不同形状和大小的凸轮。
这些凸轮在旋转时与摇臂相互作用,推动活塞进行压缩或排放混合气。
四、凸轮凸轮是连接在凸轮轴上的一个个圆柱形零件。
它们具有不同形状和尺寸,可以根据需要设计成椭圆形、圆弧形等多种形态。
凸轮的作用是通过与摇臂接触,将活塞推向气门,从而控制气门的开闭。
五、摇臂摇臂是汽车配气机构中连接凸轮和气门的重要部件。
它通常由两个杠杆组成,其中一个端点与凸轮接触,另一个端点与气门相连。
当凸轮旋转时,摇臂会随之上下运动,从而使气门开启或关闭。
六、弹簧弹簧是汽车配气机构中一种重要的辅助零件。
它们通常被安装在摇臂和气门之间,用于保持气门在不同状态下的正常工作。
弹簧的材料和形状不同,可以根据需要进行设计和选择。
七、气门气门是汽车发动机中控制进出混合气的重要部件。
它们通常由阀座、阀片和阀杆组成。
当凸轮推动摇臂时,摇臂会将力传递给阀片,使其离开或贴合阀座,在进出混合气时起到控制作用。
八、总结汽车配气机构是发动机中非常重要的组成部分,它的作用是控制气门的开闭,从而实现燃烧室内混合气的进出顺畅。
凸轮轴、凸轮、摇臂、弹簧和气门是汽车配气机构中最为重要的零部件,它们共同协作完成汽车发动机的正常工作。
