园林植物立面手绘图例

万科规定的景观绿化图纸，原来植物都要用得这么精确！你有没有为景观植被施工图头秃过感觉挺简单，不就是随便安排一些植物吗？大错特错！这样可是大忌！想知道怎么才算好的景观植物施工图吗?主持人今天就来告诉你！文末附设计院必备景观常用植物CAD平立面合集POINT 1植物随便种？丑死了！植物本身就具有较高的观赏性，再加上种类繁多，拥有很多种设计形式，主要有孤植、列植、对植、丛植、片植等等，常见的是列植和群植。

列植指乔、灌木按一定的直线或缓弯线成排成行的栽植，特点形成的景观比较单纯整齐；群植是用数量较多的乔灌木配植在一起，形成一个整体。

- 列植 -- 群植 -- 丛植 -POINT 2你的图，让人完全看不下去！虽然目前对绿化施工图设计有许多规范、标准，但分散在各种规范止中，所以都还存在着许多问题。

1）园林景观绿化施工图设计的内容深度不统一。

常常只做到初扩程度，没有针对植物个体设计，也没有放线定位，植物种植定位准确性差。

2）绿化施工图纸表达不够清晰。

由于不规范导致图纸的各种信息表达不清，容易缺少图纸，并且图纸分幅不清，图纸之间的衔接不明确。

3）立面图没有层次感。

往往在平面图中布置完成之后，放到立面图上时缺少变化，过于死板，可以看看林冠线找出变化感。

POINT 3简明扼要懂不懂？这么多谁看！景观绿化施工图多是以单线条来表达，必要时通过文字辅助，如果过多的运用图形、文字，图纸就会显得杂乱无章，抓不住重点，因此图纸需要避繁就简，突出重点。

1）通过图形、图先准确表达种植点的定位及种植密度。

通过种植点来规定植物的位置、种植密度、种植结构、种植范围及种植形式。

2）通过文字阐述图形、线条所不能表达的内容，利用文字总结施工图中共性的内容，完善施工图中缺少的信息，起到提纲挈领的作用。

说了这么多关于景观植物施工图的可是却连最基本的植物图块都没有？那怎么行！所以主持人今天就送景观常用植物CAD图库给你平立面都包含哦~设计院必备景观植物CAD平立面合集。

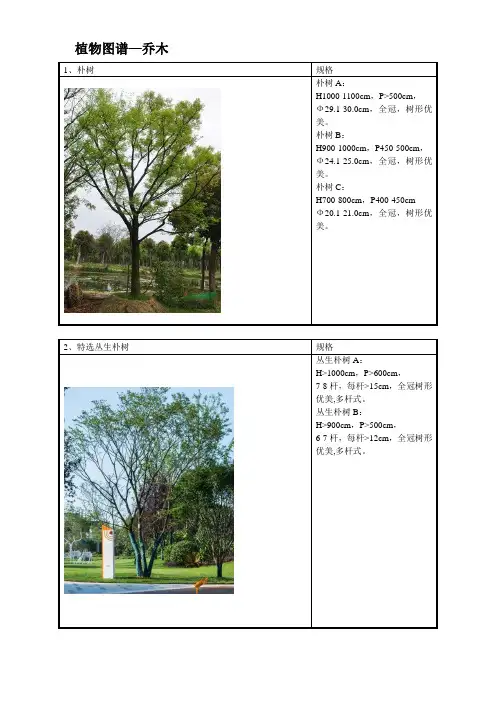

植物图谱—乔木1、朴树规格朴树A：H1000-1100cm，P>500cm，Ф29.1-30.0cm，全冠，树形优美。

朴树B：H900-1000cm，P450-500cm，Ф24.1-25.0cm，全冠，树形优美。

朴树C：H700-800cm，P400-450cmФ20.1-21.0cm，全冠，树形优美。

2、特选丛生朴树规格丛生朴树A：H>1000cm，P>600cm，7-8杆，每杆>15cm，全冠树形优美,多杆式。

丛生朴树B：H>900cm，P>500cm，6-7杆，每杆>12cm，全冠树形优美,多杆式。

3、歪杆朴树规格歪杆朴树B：H700-800cm，P>400cm，Ф21.1-22.0cm，全冠，树形优美。

4、银杏规格银杏B：H800-900cm，P450-500cm，Ф25cm，实生，全冠，树形优美。

银杏C：H700-800cm，P400cmФ20.1-22.0cm，实生，全冠，树形优美。

5三角枫规格三角枫B：H800-900cm，P450-500cm，Ф20.1-21.0cm，全冠，树形优美。

三角枫C：H600-700cm，P300-400cmФ17.1-18.0cm，全冠，树形优美。

5白蜡规格白蜡B：H800-900cm，P500-600cm，Ф24.1-25.0cm，全冠，树形优美。

白蜡C：H600-700cm，P350-400cmФ17.1-18.0cm，全冠，树形优美。

6国槐规格国槐B：H800-900cm，P500-600cm，Ф24.1-25.0cm，全冠，树形优美。

国槐C：H600-700cm，P350-400cmФ17.1-18.0cm，全冠，树形优美。

7黄连木规格黄连木B：H800-900cm，P400cm，Ф24.1-25.0cm，全冠，树形优美。

黄连木C：H700-800cm，P300-350cmФ20.1-21.0cm，全冠，树形优美。

一、第一部分（透视+家具常用尺寸）一点平行透视（适合表现大场面的纵深感，缺点：画面呆板，不够活泼）成角透视、一点斜透视、三点透视、多点透视二、第二部分（构图）好的构图节奏感强，用线有疏有密，有虚实，画面中的留白部分即画中的负形，完整的作品是不应该满满的，有视觉中心，着重表现的精彩部分，到画面边缘处，放松去处理它。

三种构图原则：a.前景、中景与背景的组合b.掌握色调的变化c.把附近地区“借来”的重要成分加进手绘中去规律：1、画面空间越大，视平线相对就低，由于画面中的消失点在视平线上，所以，消失点的位置高低决定了画面空间是否宏伟。

2、消失点的横向位置的变化，决定了画面的左右立面之间的关系。

蒙图练习：作用：通过蒙图了解建筑结构关系，做到心中有型下笔有神。

理解疏密关系对于线稿表现的意义。

体块关系与光影在建筑中的作用。

三、第三部分（线条）线条：是造型元素中最重要的元素之一，快速表现主要强调线的美感，线条变化包括：快慢、虚实、轻重、曲直等关系。

线条刚劲有力，刚柔结合，曲直并用的感觉，在空间中画几何形体基本贫感觉，要注意线的美感，初学者徒手表现要求直，只是感觉大体上直，平直有力就行，不需要像直尺那样机械、呆板、徒手是一种艺术绘图的表现1、线条练习：直线在手绘表现中最常见，大多形体都是由直线构成，画线条要直并且干脆利落又有力度，练习过程要逐渐增加线的长度和速度，循序渐进，才能逐步提高徒手画线的能力。

2、画线条的窍门：a.线条要连贯，切记迟疑和犹豫b.切忌来回重复表达一条线C.出现短线，切忌在原来点上继续画，应空开一小节距离再开始，俗称断线 d.排线切勿乱排，基本规律是平行于边线和透视线或者垂直画面（阴影处理方式）e.画图时注意交叉点的画法，线与线之间应该相交，并且延长，这样交点处就有厚重感，在画的过程中线条有的地方要留白，断开。

F.在画各种物体应该先了解他的特性，是坚硬还是柔软的，便于选折用哪种线条去表现3、线条的性格：直线——快速、硬朗、多表达坚硬的材质和建筑构造线曲线——缓慢、随意、多用来表达植物、布艺、花艺等慢线——缓慢、力度颜色均匀、抖线——结合其他线条一起使用，丰富画面线条层次和美感，多表达水面倒影四、第四部分（光影关系）单纯的线条本身可以成画，如果加上色调、质感、暗部和投影，物体的质感、立体感就会大大增强，这些通常是通过中性笔、钢笔、水彩笔等线条技巧表现的。

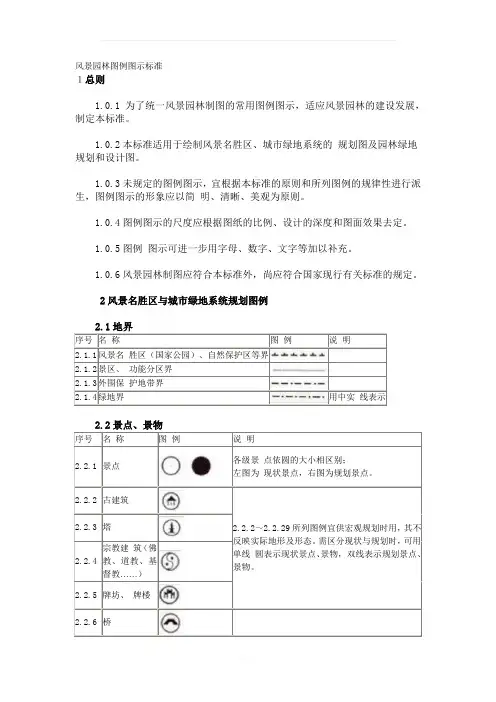

风景园林图例图示标准１总则1.0.1 为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。

1.0.2本标准适用于绘制风景名胜区、城市绿地系统的 规划图及园林绿地规划和设计图。

1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简 明、清晰、美观为原则。

1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。

1.0.5图例 图示可进一步用字母、数字、文字等加以补充。

1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。

2风景名胜区与城市绿地系统规划图例2.1地界序号 名 称图 例说 明 2.1.1 风景名 胜区（国家公园）、自然保护区等界2.1.2 景区、 功能分区界2.1.3 外围保 护地带界2.1.4 绿地界用中实 线表示2.2景点、景物序号 名 称 图 例 说 明2.2.1 景点各级景 点依圆的大小相区别；左图为 现状景点，右图为规划景点。

2.2.2 古建筑 2.2.2～2.2.29所列图例宜供宏观规划时用，其不反映实际地形及形态。

需区分现状与规划时，可用单线 圆表示现状景点、景物， 双线表示规划景点、景物。

2.2.3 塔2.2.4 宗教建 筑（佛教、道教、基督教……）2.2.5 牌坊、 牌楼2.2.6 桥2.2.8 墓、墓园2.2.9 文化遗址2.2.10 摩崖石刻2.2.11 古井2.2.12 山岳2.2.13 孤峰2.2.14 群峰2.2.15 岩洞也可表示地下人工景点2.2.16 峡谷2.2.17 奇石、礁石2.2.18 陡崖2.2.19 瀑布2.2.20 泉2.2.21 温泉2.2.22 湖泊2.2.23 海滩溪滩也可用此图例2.2.24 古树名木2.2.25 森林2.2.26 公园2.2.28 植物园2.2.29 烈士陵 园2.3服务设施序号 名 称 图 例说 明2.3.1综合服 务设施点各级服 务设施可依方形大小相区别。

钢笔风景速写之植物、灌木、花草示范集锦！
草和灌木的处理，一定要注意疏密关系，常规处理手法就是亮面（受光面）疏一些，简单处理！暗部（背光面）密集一点！
画之前把整个树形把握好！找到明暗交界线！
把握好近疏远密的规律！圆形叶片可以用连续的不同大小圆圈来画！
整棵树叶子外形，要注意叶片的前后叠压和大小！
平时我们要养成一个观察生活的习惯，多看一些树的生长形态！然后注意树干树枝的大小，分布！画出它的主次虚实！画植物一定要观察它的叶形注意叶子的组合形状。

树分五枝、叶子要有8个角度透视
喜欢收藏转发！给个关注！。
