100个手绘园林植物立面图

格式：pdf
大小：9.34 MB
文档页数：72

下载文档原格式

园林制图第3章：园林要素表现(植物)

57
● 竹子的绘图步骤
（课堂练习：竹子画法）
绘出树干描绘出部分枝、叶，应逐枝描绘绘出全部枝、叶；并根据光影效果，分清空间层次
58
59
60
61
62
63
3、树木平面、立（剖）面的统一树木在平面、立（剖）面图中的表示方法应相同，表现手法
和风格应一致。保证树木的平面冠径与立面冠径相等、平面与立面对应、树
4
5
6
7
质感形
8
（2）树冠线平面符号的外形分类常常划分为常绿阔叶、落叶阔叶、常绿针叶、落叶针叶。
● 阔叶（常、落）乔木树冠平面图图例
9
10
● 针叶（常、落）乔木树冠平面图图例
11
12
● 用编号和图例来表示园林植物
13
● 用直接标注来表示园林植物
14
● 建筑图中常用的装饰性效果的树冠平面图图例
2、小短线法——将小短线排列成行。每行之间的间距相近排列整齐可用来表示草坪；排列不规整的可用来表示草地。（图d）
3、线段排列法——最常用法。要求线段排列整齐，行间有断断续续的重叠（图c），也可稍许留些空白（图e），或行间留白（图f），还可以用乱线法（图i），或m形线条排列（图h）
83
84
85
中小乔木（元宝枫、玉兰、海棠、卫矛、山桃、樱花）成年冠径 3－7m。
常绿乔木（樟树、桂花、雪松）幼树冠4－8m。锥形常绿树（桧柏、云杉、杜松等）幼树冠2－3m。
花灌木（木槿、丁香、榆叶梅、红继木、黄刺玫等）1－3m。绿篱：单行宽度0.5-1.0m
双行宽约1－1.5m。
3
注意几点：
1、对各类树木的表示，没有具体的标准可循。 2、通常依叶形进行推敲、抽象、简化绘出，也可借助图例说明。 3、树木平面图的表示最简单的做法就是，以种植点为圆心，以树木冠幅

地产成本管理——景观苗木植物图谱(附苗木图片)

植物图谱—乔木1、朴树规格朴树A：H1000-1100cm，P>500cm，Ф29.1-30.0cm，全冠，树形优美。

朴树B：H900-1000cm，P450-500cm，Ф24.1-25.0cm，全冠，树形优美。

朴树C：H700-800cm，P400-450cmФ20.1-21.0cm，全冠，树形优美。

2、特选丛生朴树规格丛生朴树A：H>1000cm，P>600cm，7-8杆，每杆>15cm，全冠树形优美,多杆式。

丛生朴树B：H>900cm，P>500cm，6-7杆，每杆>12cm，全冠树形优美,多杆式。

3、歪杆朴树规格歪杆朴树B：H700-800cm，P>400cm，Ф21.1-22.0cm，全冠，树形优美。

4、银杏规格银杏B：H800-900cm，P450-500cm，Ф25cm，实生，全冠，树形优美。

银杏C：H700-800cm，P400cmФ20.1-22.0cm，实生，全冠，树形优美。

5三角枫规格三角枫B：H800-900cm，P450-500cm，Ф20.1-21.0cm，全冠，树形优美。

三角枫C：H600-700cm，P300-400cmФ17.1-18.0cm，全冠，树形优美。

5白蜡规格白蜡B：H800-900cm，P500-600cm，Ф24.1-25.0cm，全冠，树形优美。

白蜡C：H600-700cm，P350-400cmФ17.1-18.0cm，全冠，树形优美。

6国槐规格国槐B：H800-900cm，P500-600cm，Ф24.1-25.0cm，全冠，树形优美。

国槐C：H600-700cm，P350-400cmФ17.1-18.0cm，全冠，树形优美。

7黄连木规格黄连木B：H800-900cm，P400cm，Ф24.1-25.0cm，全冠，树形优美。

黄连木C：H700-800cm，P300-350cmФ20.1-21.0cm，全冠，树形优美。

第五章_造园要素的画法

4．园桌、园凳、园椅
图5-35 常见园椅
图5-36 园桌凳的画法
5．园路和园桥
图 5-37路边园灯的平面图画法
图5-39 平桥的画法
图 5-38 园路的平面图画法
名称班级
单株针叶植物的平面表现练习姓名
审核时间
灌木、草本植物、花丛
2．灌木、花丛和竹类立面图画法
图5-13 灌木、竹类的立面
乔木的立面图画法
图 5-8
树冠的外形轮廓
图5-7 园林植物立面图图例
3．树木的效果表现
第二节
山石的画法
一、山石的一般表示
山石指人工堆叠在园林景观中的观赏性假山和置石。平、立面图中的石块通常只用线条勾勒轮廓和纹理。轮廓线用中粗线画出，纹理线用细线画出。
图5-42 徒手画圆
（c）画大圆
画对称图形
图5-44 徒手画对称图形

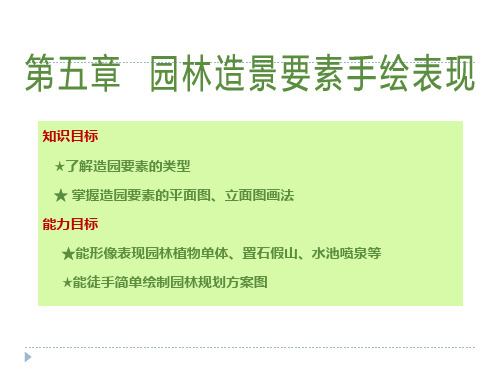

园林造景要素手绘表现
园林植物是园林中
应用最多的造园要素，
也是最重要的造园材料。既可单独成景，又是园林其他景观不可缺少的衬托。根据它们在园林中的表现要求，可以将其分为乔木、灌木、攀
缘植物、竹类、绿篱、
花卉和草地其大类。绘制园林植物的基本笔法如图所示。
知识目标
★了解造园要素的类型
★ 掌握造园要素的平面图、立面图画法能力目标 ★能形像表现园林植物单体、置石假山、水池喷泉等 ★能徒手简单绘制园林规划方案图
园林的构景要素中国古代Fra bibliotek体中园林的园字 1.“口”表示围墙 2.“土”表示土地、地形、建筑物、构筑物 3.“口”表示井，代表了水、水体 4.x代表了树木、植物有山有水有植物有建筑，人们按照美的法则在限定的范围内将地形、

苗木第八课-景观植物的平立面图示

二、灌木和地被物的绘制灌木相对来说体积较小，没有明显主干，所以我们在绘制时要把握其主要特征，常常成片绘制。
灌木可用树木的表示方法表示。轮廓型和质感型运用较多。
10.1植物的表现
10.1.1 植物的平面画法
片植灌木的表示方法
图2.1.5 片植灌木的表示方法
灌木丛、树林的
平面表现方法
大片树木的平面画法
树丛、树林的表示方法
树丛、树林的表示方法
ቤተ መጻሕፍቲ ባይዱ
（a）阔叶乔木树丛
（b）疏林
（c）针叶乔木树丛
注意以下四点
①乔木的平面方法
• 尽管树木的种类可用名录详细说明，但常常仍用不同的表现形式表示不同类别的树木。例如，用分枝型表示落叶阔叶树，用加上斜线的轮廓型表示常绿树等。各种表现形式当着上不同的色彩时，就会具有更强的表现力。有些树木平面具有装饰图案的特点。当表示几株相连的相同树木的平面时应互相避让，使图面形成整体。当表示成群树木的平面时可连成一片。当表示
分枝型图例
二、分枝型
只用线条的组合表示树枝或枝干的分叉
（3）枝叶型：即表示分枝，又绘以冠叶。枝叶型
三、枝叶型
既表示分枝又表示冠叶；树冠可用轮廓表示，也可用质感表示。
（4）质感型：在枝叶型的基础上，在将冠叶绘以质感。
四、质感型
只用线条的组合或排列表示树冠的质感
质感和枝叶型树木平面图例
概述
2.首个配景要素——植物 • 园林景观绘画配景中，植物是最重要的部分，
犹如建筑与环境绿化一样极为密切。 • 不同树种的运用可以表现出设计方案的特定
环境；不同风格的植物可与园林建筑相协调而使画面更加完美。 • 植物在手绘表现图中常分为平面与立面两部分。

园林(景观)施工图读图

园林学习网
本项目的任务
1.施工识图的作用意义（讲解） 2.施工识图的方法（结合案例讲解） 3.施工识图训练A（填空练习） 4.施工识图训练B（施工放样或工程分项） 5.评点总结布置课后任务
园林学习网
教学过程
园林学习网
3）.施工图的作用
1）工程施工与管理依据 2）编制工程概预算依据 3）编制施工组织设计依据 4）竣工图绘制依据
园林学习网
2.施工识图方法
1）识图的一般原则 A.总体了解一般是先看目录、总平面图和施工总说明，以大致了解工程的概况，如工程设计单位、建设单位、新建房屋的位置、周围环境、施工技术要求等。
城市预留用地
临街人行道
红瑞木(7) W=0.8 H=1.0 灯台树(1)D=12cm 黄杨球(34)W=0.8
垂柳(1)D=12cm 方亭油松(3)H=4.0-4.5cm
中心广场
白蜡(12)D=8cm
白蜡(32)D=6cm 白蜡(6)D=6cm
胶东卫矛平剪(200m2)H=0.6
1:15 冰裂花岗岩组合铺装剖面 1:15
条石铺装剖面
1:15
机刨板汀步剖面 1:15
园林学习网
青石板汀步剖面 1:15 碎石与其他铺装组合 1:15
花岗岩板铺装剖面图 1:15
园林学习网
花岗岩边石（500*100*200） 30厚1:2水泥砂浆 100厚C10素混凝土 80厚级配砂石（95%密实度）素土夯实 SB砖（200*100*60） 30厚1:2水泥砂浆 100厚C10素混凝土 150厚级配砂石（95%密实度）素土夯实卵石（D=20-30cm） 50厚1:2水泥砂浆 100厚C10素混凝土 150厚级配砂石（95%密实度）素土夯实

园林植物常用的树木cad图块大全水生植物cad图块（个人喜欢）

植物名称}平面}规格（cm）}备注}单位}松柏类植物图例}落叶灌木图例}植物名称}平面}规格(cm)}备注}单位}榆叶梅}紫荆}红枫}连翘}芭蕉}四季桂}腊梅}红梅}贴梗海棠}丰花月季}月月红}红叶石楠}小叶女贞球}凤尾兰}火棘球}海桐球}木槿}绣线菊}狭叶十大功劳}阔叶十大功劳}南天竺}八角金盘}构骨}石榴}云杉}雪松}圆柏}龙柏}草本植物图例}植物名称}平面}规格 }备注}单位}阔叶麦冬}美人蕉}鸢尾}萱草}郁金香}三叶草}黑麦草}红花酢浆草}藤本植物图例}植物名称}平面}规格}备注}单位}紫藤}云实}凌霄}爬墙虎}水生植物图例}植物名称}平面}规格}备注}单位}荷花}睡莲}植物名称}平面}规格(cm)}备注}单位}白蜡}白玉兰}垂柳}七叶树}红叶李}银杏}五角枫}三角枫}毛白杨}泡桐}青桐}鹅掌楸}樱花}水杉}榉树}臭椿}香椿}刺槐 }木瓜}刺楸}鸡爪槭}落叶乔木图例}龙爪槐}国槐}栾树}火炬树}竹类植物图例} 毛竹}丁香}大叶黄杨}丛生大叶女贞}紫叶小檗}葱兰}白皮松}红瑞木}落叶灌木,性喜光，耐寒、耐旱，对轻度碱土也能适应，\P不耐水涝.观花树种,初开多为深红，渐渐变为粉红色，\P最后变为粉白色。花期为3-4月.}落叶灌木，喜光，有一定程度的耐荫性；耐寒；耐干旱极薄，\P怕涝；不择土壤；抗病虫害能力强。高2～4米.先叶开花，\P满枝金黄，是早春优良观花灌木。花期3～5月。}常绿大型多年生草本植物，叶子大而宽，性喜温暖耐寒力弱，\P茎分生能力强，耐半荫，适应性较强，生长较快。}常绿灌木，花黄白色或淡白色，一年开花数次，但仍以秋季为主。植株较小，以灌木为主.弱阳性，喜温暖湿润气候，有一定的抗寒能力，但不耐严寒。}落叶灌木，性喜阳光，能耐荫、耐寒、耐旱，忌渍水。腊梅花冬末先叶

手绘表现技法-园林植物立面 Ⅱ

手绘表现技法
Landscape hand-painted
第六部分园林植物立面 Ⅱ
植物立面形态推演
首先我们应归纳几种常用的树形,通过归纳树冠的形态,我们可以总结出几种常见的树冠形态,有规则的与不规则的。规则的树型有:等腰三角形、圆形、梯形Байду номын сангаас不规则的树型有:八字形、伞形、品字形。虽然这些树形可以归纳成几何形态,但是必须要注意,画出来的这些树形不应给人以太沉重的毫无生气的感觉。
事实上,即使是一棵总体看上去像球形的树,通常在处理上围绕着球体的轮廓进行线条的凹凸穿插, 线条的松紧,疏密组织。对于初学者而言,心中尚未建立树的形态概念时,先打铅笔稿,然后逐步进行刻画。最后要注意所画每棵树的外轮廓及外形的比例一定要正确。
对于景观手绘表现来说最重要的是学会正确的表现树形轮廓的方法,特别是每棵树独有的特征,如果掌握了这一方法,你的景观树形最终是令人信服的。
课堂作业
课堂作业
课堂作业
课堂作业
课堂作业
课外作业
3、明暗和阴影
阴影常用于绘制景观、建筑及室内的表现图，没有阴影的表现缺乏立体感、空间感和尺度感。阴影丰富了图形的表现力，同时也增强了画面的美感。
课堂
作
业
课堂作业

建筑速写轻松学植物的画法

景观中常见的植物类型
景观中的植物分类是根据大致形态来分的，并不是一种十分严谨的分类法，但这样分类有助于根据植物的形态来选择与搭配。
在学习手绘时可先掌握各种形态的基本画法，之后再在实践时再举一反三。
景观中常见的植物类型
乔木
大型乔木-行道树（悬铃木）
大型乔木-点景树（银杏）小型乔木（桂花）
景观中常见的植物类型
灌木
球形灌木
带状灌木
自然形态的灌木
景观中常见的植物类型
草花
成片的草花
条形叶的草花
阔叶的草花
景观中常见的植物类型
地被植物
草坪
木本地被
开花地被
景观中常见的植物类型
攀援植物
蔷薇
凌霄
紫藤
景观中常见的植物类型
棕榈类植物
乔木状棕榈植物
灌木状棕榈植物
景观中常见的植物类型
竹类植物
散生状态的竹子（毛竹）
丛状的竹子（琴丝竹）
圆柏
塔形乔木
雪松
塔形乔木
细叶桢楠
棕榈型乔木
椰子树
椰子树绘画要点
椰子树绘画常见错误
棕榈型乔木
蒲葵
棕榈型乔木
棕榈树
竹子
竹子的基本笔法（外凸线的变形）
竹子的画法要点
竹子
竹丛
竹子
近景的竹子
远树的处理
灌木
球形灌木
灌木
带状灌木
注意面之间的明暗关系强调交界线
自然式灌木
有意识地将连成片的灌木分开
植物的形态演变
树枝的画法
正确画法
错误画法示范
球形乔木
桂花树
球形乔木
球形树绘画要点
水滴形乔木

某地区机关单位绿化景观设计图（含植物表）

主题浮雕墙市民广场入口主体水系喷泉水带中心广场水上音乐厅休闲景区绿地停车场文化馆会议中心青少年学生校外活动中心全名健身广场种名桂花菩提树序号项目12图例植物配置明细表紫薇广玉兰}八月桂花}拟单性木兰云南樱花}乐昌含笑滇合欢4578610111214139杨树}3龙爪槐}小叶榕红枫15小叶香樟}柳树}集会广场区居民迁移用地周转房周转房后勤用房铺植草砖中心广场居民迁移用地种名图例金叶女贞球叶子花球鹅掌木锦绣杜鹃17161819212224252320杜英}紫葳}滇朴}扶桑}丝兰}毛叶丁香球}小叶女贞}兰星黄金==网易 NETEASE 网易建筑中国建筑行业网络家园；因为专业，所以完美本图纸由浩辰ICAD软件提供技术支持编辑部：ivpinfo@

风景园林图例图示标准

风景园林图例图示标准１总则1.0.1 为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。

1.0.2本标准适用于绘制风景名胜区、城市绿地系统的规划图及园林绿地规划和设计图。

1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简明、清晰、美观为原则。

1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。

1.0.5图例图示可进一步用字母、数字、文字等加以补充。

1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。

2风景名胜区与城市绿地系统规划图例2.1地界序号名称图例说明 2.1.1 风景名胜区（国家公园）、自然保护区等界2.1.2 景区、功能分区界2.1.3 外围保护地带界2.1.4 绿地界用中实线表示2.2景点、景物序号名称图例说明2.2.1 景点各级景点依圆的大小相区别；左图为现状景点，右图为规划景点。

2.2.2 古建筑 2.2.2～2.2.29所列图例宜供宏观规划时用，其不反映实际地形及形态。

需区分现状与规划时，可用单线圆表示现状景点、景物，双线表示规划景点、景物。

2.2.3 塔2.2.4 宗教建筑（佛教、道教、基督教……）2.2.5 牌坊、牌楼2.2.6 桥2.2.8 墓、墓园2.2.9 文化遗址2.2.10 摩崖石刻2.2.11 古井2.2.12 山岳2.2.13 孤峰2.2.14 群峰2.2.15 岩洞也可表示地下人工景点2.2.16 峡谷2.2.17 奇石、礁石2.2.18 陡崖2.2.19 瀑布2.2.20 泉2.2.21 温泉2.2.22 湖泊2.2.23 海滩溪滩也可用此图例2.2.24 古树名木2.2.25 森林2.2.26 公园2.2.28 植物园2.2.29 烈士陵园2.3服务设施序号名称图例说明2.3.1综合服务设施点各级服务设施可依方形大小相区别。
