音视频信号的传输

视频信号的传输方式监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视；目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。

一、同轴电缆传输（一）通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米；如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米；实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米；对于传输更远距离，可以采用视频放大器（视频恢复器）等设备，对信号进行放大和补偿，可以传输2-3公里；另外，通过一根同轴电缆还可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术：在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。

其中视频信号的流向是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像；并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。

同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性；同轴视控实现方法有两类：一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开；由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果；由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制；另外方法是采用双调制的方式，将视频信号和控制信号调制在不同的频率点，和有线电视的原理一样，再在前、后端解调。

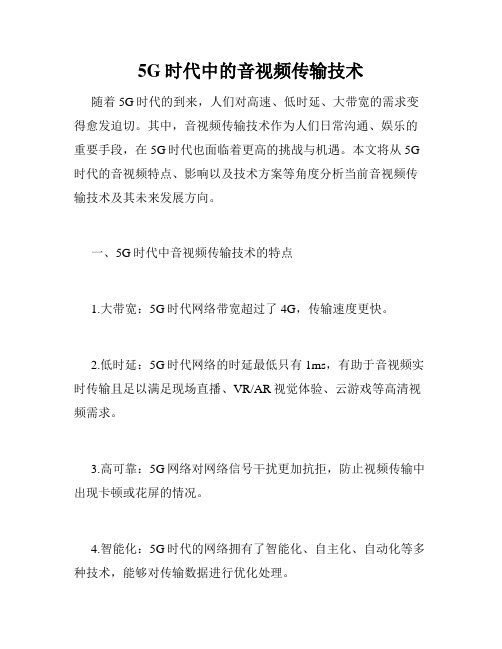

5G时代中的音视频传输技术随着5G时代的到来，人们对高速、低时延、大带宽的需求变得愈发迫切。

其中，音视频传输技术作为人们日常沟通、娱乐的重要手段，在5G时代也面临着更高的挑战与机遇。

本文将从5G 时代的音视频特点、影响以及技术方案等角度分析当前音视频传输技术及其未来发展方向。

一、5G时代中音视频传输技术的特点1.大带宽：5G时代网络带宽超过了4G，传输速度更快。

2.低时延：5G时代网络的时延最低只有1ms，有助于音视频实时传输且足以满足现场直播、VR/AR视觉体验、云游戏等高清视频需求。

3.高可靠：5G网络对网络信号干扰更加抗拒，防止视频传输中出现卡顿或花屏的情况。

4.智能化：5G时代的网络拥有了智能化、自主化、自动化等多种技术，能够对传输数据进行优化处理。

5.多元化：除了视频、音频外，5G时代在传输更多形式的内容（如AR、VR等）将具有更为丰富的体验。

二、5G时代音视频传输技术的影响1.在线音视频更加畅通：5G时代的音视频传播能力更加出色，用户可以更加畅快地进行视频、音频聊天、直播等操作。

2.影视娱乐产业成为最大受益者：高清、流畅的视频体验可以提高观众的体验感受，而VR技术的出现也可以让用户更深入地沉浸到电影、游戏、音乐等大众文化领域。

3.直播行业走向智能化：高清晰度、低时延的流媒体传输能够优化现场直播发布马拉松赛事、演唱会等大型活动行业。

4.创新应用广泛：智能音箱、语音助手、车载娱乐等应用场景逐渐升温，音视频传输技术发展将为这些应用场景的创新提供技术支撑。

三、在5G时代的音视频传输技术中，有哪些技术方案？1.分布式存储技术：通过将数据分散在多台服务器的不同节点上，避免了单一节点服务器的带宽负载过重，确保了视频播放的流畅度。

2.虚拟化技术：虚拟化技术将单台物理服务器划分为多个虚拟服务器，能够有效缩减设备数量，减少优化管理所需的人力、物力成本。

3.HTTP-FLV技术：利用HTTP协议传输FLV流媒体格式的文件，在保证音视频传输质量的同时，保障了用户访问的快速响应。

视频信号的传输方式视频信号的传输方式监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视；目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。

一、同轴电缆传输（一）通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米；如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米；实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米；对于传输更远距离，可以采用视频放大器（视频恢复器）等设备，对信号进行放大和补偿，可以传输2-3公里；另外，通过一根同轴电缆还可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术：在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。

其中视频信号的流向是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像；并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。

同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性；同轴视控实现方法有两类：一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开；由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果；由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制；另外方法是采用双调制的方式，将视频信号和控制信号调制在不同的频率点，和有线电视的原理一样，再在前、后端解调。

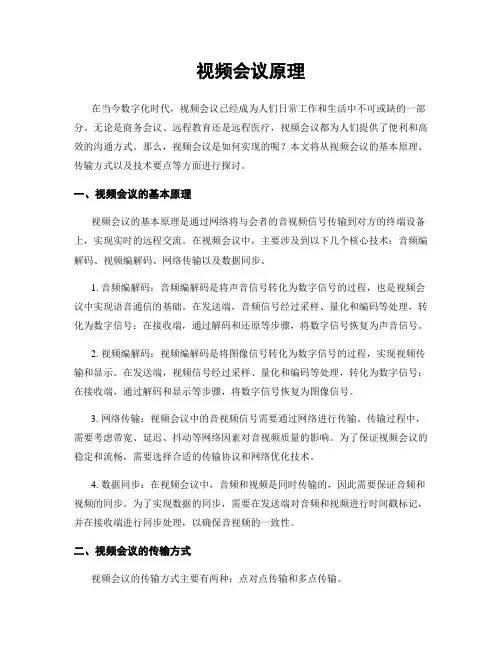

视频会议原理在当今数字化时代，视频会议已经成为人们日常工作和生活中不可或缺的一部分。

无论是商务会议、远程教育还是远程医疗，视频会议都为人们提供了便利和高效的沟通方式。

那么，视频会议是如何实现的呢？本文将从视频会议的基本原理、传输方式以及技术要点等方面进行探讨。

一、视频会议的基本原理视频会议的基本原理是通过网络将与会者的音视频信号传输到对方的终端设备上，实现实时的远程交流。

在视频会议中，主要涉及到以下几个核心技术：音频编解码、视频编解码、网络传输以及数据同步。

1. 音频编解码：音频编解码是将声音信号转化为数字信号的过程，也是视频会议中实现语音通信的基础。

在发送端，音频信号经过采样、量化和编码等处理，转化为数字信号；在接收端，通过解码和还原等步骤，将数字信号恢复为声音信号。

2. 视频编解码：视频编解码是将图像信号转化为数字信号的过程，实现视频传输和显示。

在发送端，视频信号经过采样、量化和编码等处理，转化为数字信号；在接收端，通过解码和显示等步骤，将数字信号恢复为图像信号。

3. 网络传输：视频会议中的音视频信号需要通过网络进行传输。

传输过程中，需要考虑带宽、延迟、抖动等网络因素对音视频质量的影响。

为了保证视频会议的稳定和流畅，需要选择合适的传输协议和网络优化技术。

4. 数据同步：在视频会议中，音频和视频是同时传输的，因此需要保证音频和视频的同步。

为了实现数据的同步，需要在发送端对音频和视频进行时间戳标记，并在接收端进行同步处理，以确保音视频的一致性。

二、视频会议的传输方式视频会议的传输方式主要有两种：点对点传输和多点传输。

1. 点对点传输：点对点传输是指两个终端之间直接进行音视频传输的方式。

在点对点传输中，音视频数据从发送端直接传输到接收端，可以实现较低的延迟和较高的传输质量。

但是点对点传输需要终端之间建立直接连接，对网络要求较高，且无法支持多人会议。

2. 多点传输：多点传输是指多个终端之间通过服务器进行音视频传输的方式。

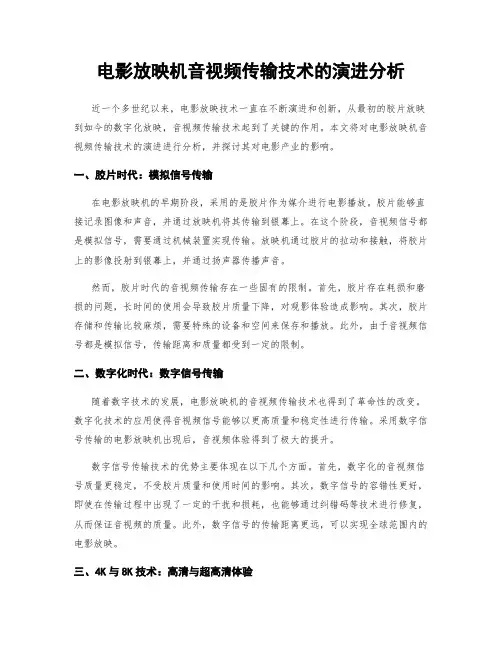

电影放映机音视频传输技术的演进分析近一个多世纪以来，电影放映技术一直在不断演进和创新，从最初的胶片放映到如今的数字化放映，音视频传输技术起到了关键的作用。

本文将对电影放映机音视频传输技术的演进进行分析，并探讨其对电影产业的影响。

一、胶片时代：模拟信号传输在电影放映机的早期阶段，采用的是胶片作为媒介进行电影播放。

胶片能够直接记录图像和声音，并通过放映机将其传输到银幕上。

在这个阶段，音视频信号都是模拟信号，需要通过机械装置实现传输。

放映机通过胶片的拉动和接触，将胶片上的影像投射到银幕上，并通过扬声器传播声音。

然而，胶片时代的音视频传输存在一些固有的限制。

首先，胶片存在耗损和磨损的问题，长时间的使用会导致胶片质量下降，对观影体验造成影响。

其次，胶片存储和传输比较麻烦，需要特殊的设备和空间来保存和播放。

此外，由于音视频信号都是模拟信号，传输距离和质量都受到一定的限制。

二、数字化时代：数字信号传输随着数字技术的发展，电影放映机的音视频传输技术也得到了革命性的改变。

数字化技术的应用使得音视频信号能够以更高质量和稳定性进行传输。

采用数字信号传输的电影放映机出现后，音视频体验得到了极大的提升。

数字信号传输技术的优势主要体现在以下几个方面。

首先，数字化的音视频信号质量更稳定，不受胶片质量和使用时间的影响。

其次，数字信号的容错性更好，即使在传输过程中出现了一定的干扰和损耗，也能够通过纠错码等技术进行修复，从而保证音视频的质量。

此外，数字信号的传输距离更远，可以实现全球范围内的电影放映。

三、4K与8K技术：高清与超高清体验随着高清技术的发展，4K和8K成为了电影放映技术中的热门话题。

4K技术指的是每个画面包含4000个水平像素，而8K技术更进一步，将每个画面的水平像素数提升到8000。

这些高清技术使得观众能够享受更加逼真、清晰的画面效果，提升了观影体验。

高清技术的实现离不开音视频传输技术的支持。

通过数字信号传输的方式，4K 和8K的画面能够稳定地传输到银幕上，呈现出更加鲜明、生动的视觉效果。

音频信号传输音频信号传输是指将声音信号通过设备或媒介传送到接收端的过程。

在现代社会，音频信号传输在各个领域都有广泛的应用，包括电视、广播、电话、音频设备等。

本文将介绍音频信号传输的原理、传输介质、传输方式以及相关技术。

一、音频信号传输原理音频信号是一种连续变化的电压波形，它是由声音的振动以及振幅大小组成。

在传输过程中，音频信号需要通过设备将电压波形转换成适合传输的信号形式。

常用的转换方式包括模拟信号转数字信号和数字信号转模拟信号两种。

1. 模拟信号转数字信号模拟信号通过采样和量化的方式转换成数字信号。

采样是指按照一定时间间隔，对模拟信号进行离散化处理，将连续的信号转换成一系列离散的采样点。

量化是指对采样点的幅度进行离散化处理，将连续的信号转换成一系列离散的数字值。

通过将模拟信号转换成数字信号，可以方便地进行传输和处理。

2. 数字信号转模拟信号数字信号经过解调和重构处理，转换成模拟信号。

解调是指将数字信号转换成离散的模拟信号采样点。

重构是指对采样点进行插值和滤波处理，得到连续的模拟信号。

通过将数字信号转换成模拟信号，可以方便地进行放大和声音播放。

二、音频信号传输介质音频信号传输需要使用一种介质将声音信号从发送端传输到接收端。

根据传输距离的不同，常用的音频信号传输介质可以分为有线传输和无线传输。

1. 有线传输有线传输是通过电缆将音频信号传输到接收端。

常见的音频传输电缆包括同轴电缆和平衡电缆。

同轴电缆是将音频信号通过中心导体和外部屏蔽层传输，适用于较短距离的传输。

平衡电缆是将音频信号分为正负两个信号通过两根导线传输，并通过第三根导线传输相位信息，适用于较长距离的传输。

2. 无线传输无线传输是通过无线电波将音频信号传输到接收端。

常见的无线传输方式包括调频广播、蓝牙、红外线等。

调频广播是利用频率调制的方式将音频信号转换成无线电波进行传输。

蓝牙是一种短距离无线传输技术，适用于在近距离范围内传输音频信号。

红外线传输是利用红外线将音频信号转换成光信号进行传输，在家庭影音设备中常用。

模拟电视信号调制传输电视信号调制传输是指将音频、视频等信号经过调制处理后，通过传输介质传送到接收端的过程。

电视信号调制传输的目的是为了在尽可能少的传输带宽内传递更多的信息内容，以提供更好的视听体验。

常见的电视信号调制方式有模拟调制和数字调制两种。

模拟调制是指将音频、视频等信号以模拟信号的形式进行传输；而数字调制则是将信号转换为0和1的二进制数字进行传输。

在模拟调制方面，常用的调制方式有调幅（AM）和调频（FM）。

调幅是通过改变信号的幅度来调制信号；调频则是通过改变信号的频率来调制信号。

这两种调制方式广泛应用在传统的模拟电视信号传输中，能够较好地保留原始音视频信号的质量，但受限于传输带宽的限制，无法实现高清、大容量的信号传输。

而数字调制则是通过将信号转换成二进制码，以数字化形式进行传输。

常见的数字调制方式有脉冲编码调制（PCM）、正交频分复用（OFDM）等。

数字调制可以通过压缩算法，将信号进行压缩，从而大幅度减小信号传输所需的带宽。

数字调制的优点是传输质量稳定、抗干扰能力强，并且能够实现高清、多信道、多媒体等丰富的传输内容。

为了实现更高质量的信号传输，许多地区已经逐步实现了模拟信号向数字信号的过渡，即从传统的模拟电视信号传输方式转变为数字电视信号传输方式。

数字电视信号通过调频调制方式传输，能够提供更高质量的音频和视频信号。

同时，数字电视信号还支持互动功能，例如通过机顶盒实现点播、回看等功能，提供更多样化的用户体验。

总而言之，电视信号调制传输方式的发展经历了从模拟调制到数字调制的转变。

数字调制通过压缩算法和多路复用技术实现了更高质量、大容量的信号传输。

未来，随着科技的不断进步，电视信号调制传输方式还将持续演进，为用户提供更好的视听体验。

随着科技的不断进步，电视信号调制传输方式也在不断演进，以满足用户对于高清、立体声音、互动性和更丰富媒体内容的需求。

下面将进一步探讨数字调制和相关技术在电视信号传输中的应用，并对未来发展进行展望。

常见的几个视频传输方式介绍1、视频基带传输：是最为传统的电视监控传输方式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（非平衡）直接传输模拟信号。

其优点是：短距离传输图像信号损失小，造价低廉,系统稳定。

缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量；一路视频信号需布一根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量大、维护困难、可扩展性差，适合小系统。

2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。

其优点是：传输距离远、衰减小，抗干扰性能最好，适合远距离传输。

其缺点是：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。

3、网络传输：是解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/4、H.264音视频压缩格式传输监控信号。

其优点是：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上远程监控软件就可监看和控制。

其缺点是：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。

4、微波传输：是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。

采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输。

其优点是：省去布线及线缆维护费用，可动态实时传输广播级图像。

其缺点是：由于采用微波传输，频段在1GHz以上，常用的有L波段（1.0～2.0GHz）、S波段（2.0～3.0GHz）、Ku波段（10～12GHz）,传输环境是开放的空间很容易受外界电磁干扰；微波信号为直线传输，中间不能有山体、建筑物遮挡；Ku波段受天气影响较为严重，尤其是雨雪天气会有严重雨衰想象。

5、双绞线传输（平衡传输）：也是视频基带传输的一种，将75Ω的非平衡模式转换为平衡模式来传输的。

常见音视频信号的类型、传输介质、接头和接线标准常见视频信号的类型有：复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。

常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。

常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。

下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：BNC接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：2×BNC接头、1×4针微型接头•接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质：3-5根带屏蔽的同轴电缆•传输阻抗：75Ω- 常用接头：3-5×BNC接头•接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质：11根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：13W3接头•接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：高低阻•常用接头：直型(TRS)接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：600Ω或高低阻•常用接头：直型(TRS)接头、卡龙(XLR)接头•接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质：单根带屏蔽的同轴电缆或光纤•传输阻抗：75Ω- 常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：110Ω•常用接头：卡龙(XLR)接头11. 其他数字音频格式SDIF-2 SONY Digital Interface 三根同轴电缆，双通道、立体声BNCSDIF-24 SONY Digital Interface 多股绞合电缆，24通道、立体声D25Y1Y2 YAMAHA 八芯绞合电缆8-pin DINAES/EBU 音频工程师协会/欧洲广播联盟带屏蔽的双绞电缆，双通道、立体声XLRTOSLINK TOSHIBA Optical Link 单根光纤，多通道、立体声光纤连接头TEAC DTRS 多股绞合电缆，8通道、立体声D25ADAT ALESIE 一对光纤，8通道、立体声光纤连接头。

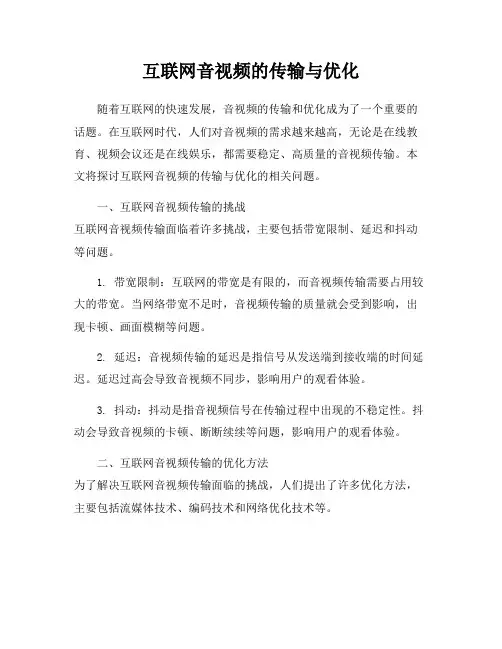

互联网音视频的传输与优化随着互联网的快速发展，音视频的传输和优化成为了一个重要的话题。

在互联网时代，人们对音视频的需求越来越高，无论是在线教育、视频会议还是在线娱乐，都需要稳定、高质量的音视频传输。

本文将探讨互联网音视频的传输与优化的相关问题。

一、互联网音视频传输的挑战互联网音视频传输面临着许多挑战，主要包括带宽限制、延迟和抖动等问题。

1. 带宽限制：互联网的带宽是有限的，而音视频传输需要占用较大的带宽。

当网络带宽不足时，音视频传输的质量就会受到影响，出现卡顿、画面模糊等问题。

2. 延迟：音视频传输的延迟是指信号从发送端到接收端的时间延迟。

延迟过高会导致音视频不同步，影响用户的观看体验。

3. 抖动：抖动是指音视频信号在传输过程中出现的不稳定性。

抖动会导致音视频的卡顿、断断续续等问题，影响用户的观看体验。

二、互联网音视频传输的优化方法为了解决互联网音视频传输面临的挑战，人们提出了许多优化方法，主要包括流媒体技术、编码技术和网络优化技术等。

1. 流媒体技术：流媒体技术是一种将音视频数据分成多个小的数据包进行传输的技术。

通过流媒体技术，可以实现音视频的实时传输和播放，提高用户的观看体验。

2. 编码技术：编码技术是将音视频信号转换成数字信号的过程。

通过合理选择编码算法和参数，可以减小音视频数据的大小，提高传输效率。

3. 网络优化技术：网络优化技术主要包括拥塞控制、错误纠正和传输协议优化等。

通过合理调整网络传输的参数和算法，可以减小延迟和抖动，提高音视频传输的质量。

三、互联网音视频传输的应用互联网音视频传输的应用非常广泛，涵盖了教育、娱乐、通信等多个领域。

1. 在线教育：随着在线教育的兴起，互联网音视频传输在教育领域发挥着重要作用。

通过互联网音视频传输技术，学生可以在家里接受高质量的教育资源，提高学习效果。

2. 视频会议：互联网音视频传输在企业和组织的会议中得到了广泛应用。

通过视频会议，可以实现远程办公、远程培训等功能，提高工作效率。

音视频系统的弱电设计方案音视频系统是现代社会中广泛应用的一种技术，它能够进行音频和视频信号的传输和处理。

为了保证音视频系统的正常运行，弱电设计方案起着至关重要的作用。

本文将就音视频系统的弱电设计方案进行探讨，涵盖如下几个方面：信号传输、设备选型、布线规划、接地和电源供应。

一、信号传输音视频系统中的信号传输是指将音频和视频信号从源设备传输到目标设备的过程。

弱电设计方案需要考虑信号传输的可靠性和稳定性。

常见的音视频传输方式包括模拟传输和数字传输。

模拟传输是直接将音频和视频信号通过模拟电压波形进行传输，其优点是传输距离远且延迟低，但缺点是受干扰和衰减等问题影响较大。

数字传输则将音频和视频信号进行数字编码后传输，优点是抗干扰能力强且传输质量稳定，但需要设备支持和较高的带宽要求。

针对音频信号的传输，可以选择使用模拟传输的方式，将音频信号通过音频线或扬声器线进行传输。

对于视频信号的传输，可以选择使用模拟传输（如VGA、DVI）或数字传输（如HDMI、DisplayPort）的方式，根据具体需求进行选型。

二、设备选型在音视频系统的弱电设计方案中，设备的选型是十分重要的。

不同的设备具备不同的功能和性能，需要根据具体的需求来选择适合的设备。

主要需要考虑的因素包括：1. 规格和功能：根据需求确定所需设备的规格和功能，比如音频设备需要支持的声道数、视频设备需要支持的分辨率等。

2. 品牌和质量：选择知名品牌和质量可靠的设备，以确保设备的性能和稳定性。

3. 兼容性：设备之间的兼容性也是一个重要考虑因素，需要确保设备能够互联互通，形成一个完整的音视频系统。

三、布线规划音视频系统的布线规划直接关系到信号传输的质量和稳定性。

在弱电设计方案中应该考虑以下几个方面：1. 路线规划：根据实际环境和需求，规划音视频信号的传输路径和布线路线，避免信号互相干扰和交叉。

2. 线缆选择：合理选择适合的线缆类型和规格，比如音频信号传输一般采用扬声器线或音频线，视频信号传输可以选择同轴电缆、光纤等。

前一段时间,经常有朋友问到关于接口的传输距离.今天,我们就一起来了解下各种视频接口的传输距离是多少.一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种,绝缘层的物理材料结构不同,SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆,物理发泡电缆传输性能优于聚乙烯.（S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯）按照阻抗可分为SYV50-XXSYV75-XXSYV-100XX……XX代表绝缘层外径.复合视频信号一般接头为BNC、RCA（莲花头）.75代表抗阻性,后面的3、5等代表它的绝缘外径(3mm/5mm).视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米)；75-9传速距离约1000---1500米；75-12传速距离约2000----3500米.S-端子(或称Y/C)它的学名叫做“二分量视频接口”,俗称S端子,传输距离短,15米.S-Video连接规格是由日本人开发的一种规格,S指的是“SEPARATE（分离）”,它将亮度和色度分离输出,避免了混合视讯讯号输出时亮度和色度的相互干扰.S接口实际上是一种五芯接口,由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成.同AV接口相比,由于它不再进行Y/C混合传输,因此也就无需再进行亮色分离和解码工作,而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大地提高了图像的清晰度.但S-Video仍要将两路色差信号(CrCb)混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb和Cr进行处理,这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现).而且由于CrCb的混合导致色度信号的带宽也有一定的限制,所以S-Video虽然已经比较优秀,但离完美还相去甚远.S-Video虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口之一.VGA信号VGA(VideoGraphicsArray)是IBM在1987年随PS/2机一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用,但易衰减,传输距离短,易受干扰.其3+4/6VGA的传输距离是15-30M.分量视频（RGBHV信号）色差接口是在S接口的基础上,把色度（C）信号里的蓝色差（b）、红色差（r）分开发送,其分辨率可达到600线以上.它通常采用YPbPr和YCbCr两种标识,前者表示逐行扫描色差输出,后者表示隔行扫描色差输出.现在很多电视类产品都是靠色差输入来提高输入讯号品质,而且透过色差接口,可以输入多种等级讯号,从最基本的480i到倍频扫描的480p,甚至720p、1080i等等,都是要通过色差输入才有办法将信号传送到电视当中.75-2RGB的传输距离是30-50M,75-3RGB的传输距离是50-70M.DVI信号DVI-AAnalog,模拟接口：这种接口实际上就是VGA接口的变形,以前多用于一些高端CRT显示器上,不过现在已经基本淘汰.我们常说的“假DVI接口”就是指的DVI-A,原因在于它传输的依然是模拟信号,而不是体现出DVI技术优势的数字信号.DVI-DDigital,数字接口：DVI-D是真正意义上的数字信号接口,这是它比DVI-A更先进的地方；不过DVI-D接口也有不足,那就是用户使用该接口时无法兼容老式的CRT显示器,如果碰巧液晶显示器上也只有D-Sub接口,那用户就只有干瞪眼的份儿了.DVI-IIntegrated,集成接口：这是一种集DVI-A和DVI-D大成于一身的混合式接口,它既可以兼容DVI-D又可以兼容DVI-A通过转接头还可以转接为D-Sub,是目前兼容性最好的DVI接口.一般来说,在传输1600×120060Hz以下的视频信号时,使用单通道DVI和双通道DVI没有明显的差别.如果你的显示器可以支持FullHD1920×1080或以上的分辨率,就不要选择单通道的DVI数据线了.DVI-D只能接收数字信号；DVI-I能同时接收数字信号和模拟信号,传输距离短,为7-15M. HDMI信号使用与DVI数字信号相同的底层协议,所以还可以通过转接头与DVI信号实现互换,兼容DVI信号.比DVI接口更强大的是,HDMI在制定通讯协议的时候,允许通过HDMI线缆实现高保真音频信号的传输,无缝化连接减少了连线的麻烦,也让HDMI具有更广泛的兼容性.与DVI相比,HDMI可以传输数字音频信号,并增加了对HDCP的支持,同时提供了更好的DDC可选功能.HDMI支持5Gbps的数据传输率,最远可传输15米,足以应付一个1080p的视频和一个8声道的音频信号.而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s,因此HDMI还有很大余量.这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR.此外HDMI支持EDID、DDC2B,因此具有HDMI的设备具有“即插即用”的特点,信号源和显示设备之间会自动进行“协商”,自动选择最合适的视频/音频格式.SDI信号SDIserialdigitalinterface是"数字分量串行接口".那么HD-SDI就是高清数字分量串行接口.HD-SDI是实时无压缩的高清广电级摄像机,是安防监控领域的又一科技进步,为监控中心提供高清晰的图像来源的设备.二、视频信号接口常见控制信号,RS232、RS422、RS485、IR、CR-NETCREATOR控制信号.RS232RS232传输速率较低,在异步传输时,波特率为20Kbps,接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱.传输距离15米~20米.采用150pF/m的通信电缆时,最大通信距离为15m；若每米电缆的电容量减小,通信距离可以增加.传输距离短的另一原因是RS-232属单端信号传送,存在共地噪声和不能抑制共模干扰等问题,因此一般用于20m以内的通信.RS-422RS-422是差模传输,抗干扰能力强,能传1200米,最大传输速率为10Mb/s.其平衡双绞线的长度与传输速率成反比,在100kb/s速率以下,才可能达到最大传输距离.只有在很短的距离下才能获得最高速率传输.一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s.RS-485RS-485最大的通信距离约为1219米,数据最高传输速率为10MbpsRS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好.R红外CREATOR中控红外口传输距离150米.CR-NETCREATOR控制信号传输距离800米.USB传输按照目前USB2.0的标准规定,USB设备的最长的传输距离是5米,所以USB不能长距离使用.不过通过某些方式,USB的传输距离也可以解决,可以通过USBHUB来延长传输距离,每增加一个HUB,就可以延长5米,一共可以增加5个HUB,也就是延长5次,每次5米,所以最长可以延长25米.网络线五类,六类都是100米；同轴电缆细缆185米,粗缆500米.光纤1、传输速率1Gb/s,850nm纤径：a、普通50μm多模光纤传输距离550m,b、普通62.5μm 多模光纤传输距离275m,c、新型50μm多模光纤传输距离1100m.2、传输速率10Gb/s,850nm纤径：a、普通50μm多模光纤传输距离250m,b、普通62.5μm 多模光纤传输距离100m,c、新型50μm多模光纤传输距离550m.3、传输速率2.5Gb/s,1550nm纤径：a、g.652单模光纤传输距离100km,b、g.655单模光纤传输距离390km.4、传输速率10Gb/s,1550nm纤径：a、g.652单模光纤传输距离60km,b、g.655单模光纤传输距离240km.5、传输速率在40Gb/s,1550nm纤径：a、g.652单模光纤传输距离4km,b、g.655单模光纤传输距离16km.。

随着节目播出形式的丰富，现场直播、实况转播、实时报道的节目已近常态，同时，对节目的实时安全、声音质量的要求也在不断提升，所以实现高效、稳定、可靠的音频信号传输也是不容忽视的重要环节。

下面对各种形式的优缺点作简单介绍。

1 通过普通电话线传送模拟音频信号在国内绝大多数地方，电话通信都采用了先进的数字程控通信系统，构建了高质量的通信网络，这为广播节目音频信号的传输提供了最简便易行的形式。

它是利用电话耦合器，通过普通电话线来传输音频信号。

其特点是：线路资源丰富，连接便捷，操作简单，容易实现异地连接，信号传输稳定，使用成本低；但音质稍差，频率响应在300~3 000 Hz。

最适合的应用是在音频传输系统中做备份通道。

国际台所有的直播都用这种方式做备份，有时在条件较差的地方，也用它做主播通道。

主要的代表设备为EELA audio S20。

2 通过普通电话线传送数字音频信号这是在普通电话线路上进行数字化编解码的先进系统，是利用两个编解码终端，采用特殊算法，对音频信号进行编解码，可同时传送和接收音频信号。

通过一条标准的电话线路传送音频信号，实现高质量的双向传输，频响可达30 Hz~15 kHz。

优点在于音质好，操作简便。

但编码器对音频信号进行很高的数据压缩后，对电话线路抗干扰能力要求高。

如果压缩率太高，传输就会不稳定，需要降低传输速率。

保证即使在最低传输速率下，也有30 Hz~7 kHz超过模拟耦合器传输带宽。

主要用于做主通道信号的传输。

主要的代表设备是：COMREX MATRIX。

3 通过ISDN线路传输ISDN即窄带综合业务数字网，也就是俗称的“一音频信号的几种传输模式[摘　要]　介绍了目前音频信号传输常用的电话耦合、ISDN、E1及海事卫星等几种方式的基 本原理、特点及适用的范围。

[关键词]　电话耦合器　海事卫星　ISDN　E1线通”，利用ISDN终端，通过ISDN专线进行广播级音质的立体声传输。

模拟电话线只能传送模拟话音信号，只能提供单一的电话业务。

几种常见音视频传输协议使用总结音视频传输协议是指用于传输音频和视频数据的通信协议，其主要功能是将音视频信号编码、压缩、分包并传输到网络中，然后在接收端将其解包、解码并还原成音视频信号。

目前比较常见的音视频传输协议包括RTP/RTCP、RTSP、SIP、H.323、WebRTC等。

下面将对这几种协议进行总结。

一、 RTP/RTCPRTP（Real-time Transport Protocol）和RTCP（Real-time Transport Control Protocol）是一对用于音视频传输的协议，是IETF制定的标准协议之一。

RTP主要负责传输音视频数据，而RTCP则是对RTP传输的控制协议，用于传输控制信息。

RTP/RTCP主要用于实时通信场景下，如视频会议、IP电话等。

RTP/RTCP协议优点是实时性好，支持多种编码算法。

缺点是协议复杂，需要采用其他协议结合使用，比如RTSP。

二、RTSPRTSP（Real-time Streaming Protocol）是一种实时流媒体协议，是由IETF标准化的。

RTSP协议本身不传输音视频数据，而是传输对音视频数据进行控制的命令和参数。

RTSP 主要用于流媒体服务中，如监控摄像头、直播等场景下。

RTSP 协议优点是控制协议比较简单，可扩展性好，能够支持多种流媒体格式。

缺点是实时性相比RTP较差，需要使用其他协议结合使用。

三、 SIPSIP（Session Initiation Protocol）是一种会话初始化协议，是由IETF标准化的。

SIP主要用于会话管理，如呼叫建立、振铃、通话呼叫、目的地传递等。

SIP通常与其他协议如RTP、RTCP一起使用。

SIP协议优点是扩展性好，能够支持多种呼叫场景。

缺点是需要与其他协议结合使用，复杂度较高。

四、 H.323H.323是ITU-T定义的多媒体通信协议，主要用于实现视频会议、IP电话等场景下的音视频传输。

HDbaseT 高清传输更简单——只需一根网线HDbaseT支持最高20Gbps的传输速率，能更好的支持未来的3D和2K×4K视频格式，传输采用普通的CAT5e/6网络线缆，连接器也采用普通的RJ45接头，而传输距离达到了100米，除了提供视频信号传输功能外，还具有网络连接以及以太网供电(POE)功能。

HDBaseT，由来自日韩的家电大厂LG、Samsung、Sony等公司，以及以色列的半导体公司Valens Semiconductor，组成了HDBaseT联盟，2009年通过Intel的HDCP认证，在2010年6月底，确定了HDBaseT 1.0的正式规范。

HDBaseT并没有像HDMI跟Display Port一样重新设计一个新接口，而是采用大众都不陌生的8P8C(RJ45)接头，俗称水晶头或以太网接头，传输介质采用了人们非常易得和常见的网线。

HDbaseT支持最高20Gbps的传输速率，能更好的支持未来的3D和2K×4K视频格式，传输采用普通的CAT5e/6网络线缆，连接器也采用普通的RJ45接头，而传输距离达到了100米，除了提供视频信号传输功能外，还具有网络连接以及以太网供电(POE)功能。

产生因素HDMl缺点成就HDBaseT在如今的LCD TV、高清STB、蓝光DVD中，HDMI已经成为“事实性”的高清视频传输接口标准.但是它也有先天的不足。

比如切换延时长.在观看高清电影或者电视时.切换至HDMI后.用户需要等待较长的时间。

HDMI只能传送非压缩的音视频信号，并且传输距离限制在5米以下，线材价格偏高。

虽然目前也推出了诸如WiGig、wHDI和Wireless HD等无线技术来作为HDMI的备选方案.但是它们在无电源传送信道、传输速率等方面难有突破。

此外.HDMI阵营内部也存在不少问题。

首先就是各主要成员各自为战.并没有真正统一HDMI应用规范。

比如HDMI规范中本有一项装置串连的规范.使用HDMI线串接的装置可以通过一个遥控器同时控制相关功能.例如连接音响与电视.当用电视遥控器按下音量.则会连同音响的音量一起调整。

信号的传输方式
信号的传送方式主要有以下三种：
1基带传输：直接在信道上传输基带信号，这种信号可以是数字信号或者是模拟信号。

基带信号的基本频带可以从直流成分到数兆赫兹，但当其频带较宽时，传输线路上的电容电感等因素会对信号波形产生较大衰减，因此传输距离通常不会超过2km。

如果需要更长的传输距离，可能需要加入中继器来放大信号。

2频带传输：将基带信号转换为频率表示的模拟信号来进行传输。

例如，当我们使用电话线进行远程数据通信时，会先将数字信号转换成音频信号再进行传输。

在接收端，这些音频信号会被再次解调回数字信号。

3宽带传输：将信道分成多个子信道，分别传送音视频和数字信号，这种方式的传输介质具有较宽的频带宽度，通常在300~400MHz左右。

系统设计时会将这个频带分割成若干个子频带，并采用“多路复用”技术。

此外，信息还可以通过有线方式和无线方式进行传播，其中有线方式包括电缆和光缆，而无线方式则是利用电磁波。
