中国铁塔标准化工序库相片拍摄指南

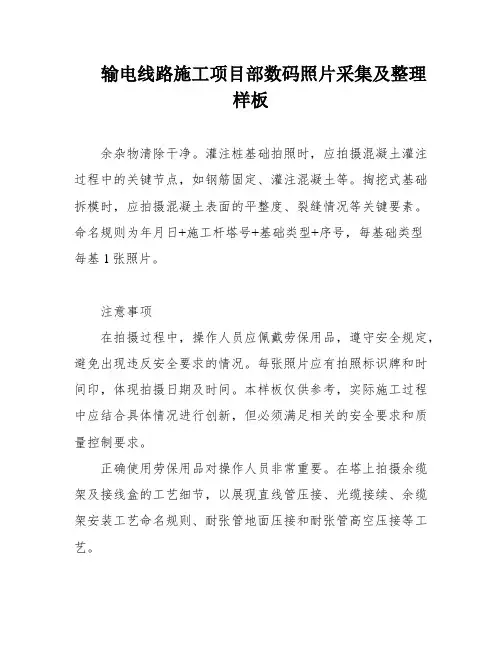

输电线路施工项目部数码照片采集及整理样板余杂物清除干净。

灌注桩基础拍照时，应拍摄混凝土灌注过程中的关键节点，如钢筋固定、灌注混凝土等。

掏挖式基础拆模时，应拍摄混凝土表面的平整度、裂缝情况等关键要素。

命名规则为年月日+施工杆塔号+基础类型+序号，每基础类型每基1张照片。

注意事项在拍摄过程中，操作人员应佩戴劳保用品，遵守安全规定，避免出现违反安全要求的情况。

每张照片应有拍照标识牌和时间印，体现拍摄日期及时间。

本样板仅供参考，实际施工过程中应结合具体情况进行创新，但必须满足相关的安全要求和质量控制要求。

正确使用劳保用品对操作人员非常重要。

在塔上拍摄余缆架及接线盒的工艺细节，以展现直线管压接、光缆接续、余缆架安装工艺命名规则、耐张管地面压接和耐张管高空压接等工艺。

数码照片采集及整理样板应包括5张照片。

其中全景照片1张，用于表现会议主题和主要参加单位或人员；检查照片4张，表现检查与测量过程，现场检查以外观检查和标高测量为主，资料检查以试块送检报告为主。

如有质量问题，应拍摄质量问题照片，表现质量问题；整改后照片应表现问题部位整改情况，缺陷与整改照片对应部位的拍摄位置及角度应基本相同。

命名规则为年月日+会议主题或检查部位+检查项目+序号。

导地线架设前阶段的数码照片采集与整理样板同样应包括5张照片。

其中全景照片1张，表现会议主题和主要参加单位或人员；检查照片4张，表现检查与测量过程，现场检查以外观检查为主，资料检查以原材料跟踪台帐和施工记录为主。

如有质量问题，应拍摄质量问题照片，表现质量问题；整改后照片应表现问题部位整改情况，缺陷与整改照片对应部位的拍摄位置及角度应基本相同。

命名规则同样为年月日+会议主题或检查部位+检查项目+序号。

3、回填土工艺细节在塔上拍摄回填土工艺细节照片，体现回填土均匀、密实，没有产生空隙。

整体观感照片应从不同角度拍摄，最好能看到铁塔。

细部工艺照片可从塔上顺线路拍摄最近的回填土工艺细节。

标准化线路图片要求标准化线路杆塔应进行照片拍摄，拍摄的照片应录入PMS系统管理，具体要求如下：1.每条线路所有杆塔图片资料应齐全。

照片中拍摄主题突出、景物清晰。

照片应能反应标准化线路考核内容。

2.每基杆塔照片不应少于6张：杆塔全景（1张）、杆塔号牌及警示牌（1张）、杆塔基础（1张）、绝缘子及金具（1张）、线路大小号通道（2张）。

3.照片属性应带GPS坐标和时标信息，照片从“PMS图纸资料”上传，每5年更新一次，线路异动后应及时更新照片。

4.照片规格要求：长边不小于1600像素、短边不小于1200像素，格式采用JPG、BMP、TIF、PSD，容量应在1M--5M 之间，但总容量应符合PMS系统要求，一般不大于20M。

杆塔基础和绝缘子及金具照片放大后应能清楚的观察到基础、绝缘子串型等实际情况。

5. 所有拍摄照片宜参考以下规范，并应正确命名，若同内容需多张照片的，则在名称后加序号“**-1”、“**-2”等。

5.1 杆塔全景：照片应能将杆塔全景摄入其中，采取在线路正面偏左（右）15°-45°内拍摄，能全面反应所拍摄杆塔的塔型特征，宜竖向拍摄。

（照片命名：xxkVxx线xx号全塔）5.2杆号（线路双重名称）及警示牌所示内容。

（照片命名：xxkVxx 线xx号标识牌）5.3杆塔基础：所拍照片能正确清晰反应现场四个基础的实际情况（所处环境信息），原则上4个基础应在同一张照片中显示。

若由高低腿等原因无法在一张照片中将四个基础全部显示的，应拍摄好基础全景照片后，对未摄入其中的塔腿分别拍摄。

（照片命名：xxkVxx线xx号基础）5.4绝缘子及金具：照片应能正确清晰显示所摄杆塔全塔所有绝缘子及金具组合情况，不能出现绝缘子及金具相互遮挡现象，宜在线路侧方拍摄，遇有跳线的耐张塔，跳线情况也应能够清晰准确显示。

（照片命名：xxkVxx线xx号塔头）5.5线路大小号通道：照片应能正确清晰反映该档导线与通道地面的关系。

省标化工地照片、录像光盘摄制要求根据《浙江省建筑安全文明施工标准化工地申报工作的补充通知》浙建管〔2009〕31号文件精神要求：省建筑安全文明施工标准化工地申报资料分上、下册，统一用A4纸，分别按顺序装订成册，采用软纸封面，除目录外编页码。

上册资料（本文略）。

下册内容包括：1．工程基础、主体、结顶（装饰）各阶段按照《建筑施工安全检查标准》（JGJ59-2011）的十个分项，每个分项的不同部位不少于3张反映安全状况的彩色照片，照片扫描在A4纸上，按项分类粘贴，缺项的要有说明；2．介绍施工过程的录像光盘一片（光盘外套粘贴在封面的反面，能充分反映各阶段、各分部的施工安全生产状况，时间5-10分钟）。

根据往年上报的影像资料情况来看，总存在着一些不尽人意的质量不高的照片、录像，影响了省标化工地的评比分值，有的因为影像资料存在一些问题而遭淘汰，十分遗憾。

为了顺利通过省标化工地的评比，尽最大努力获取高分，项目部应落实专人负责这项工作，配备必要的数码摄影器材。

因工程施工是动态管理的，拍摄影像资料必须及时、要有时效性，要针对影像主题做好必备工作后（必要的作秀）再拍摄，禁止影像里面有存在违反《建筑施工安全检查标准》及规范的内容（作业人员不戴安全帽、密目网破损、加工机械露天作业、电缆线裸露未入沟、临边无防护、材料堆放混乱、道路积水、钢管未油漆等等），禁止挪用在其它工地拍摄的照片。

禁止使用与工地安全文明施工无关的照片。

拍摄影像资料注意事项：1、拍摄画面要干净整洁，同一主题须多角度、多手法拍摄，选择最佳的像片保存。

办公、会议、视察、教育、交底等活动情况尽可能多拍一些。

2、拍摄照片时间一般选择在采光较好的阴雨天（无背影），摄像器材应使用三角架。

3、拍摄好的照片、录像内容要一致，互相印证。

4、平时拍摄好的影像资料，要妥善保存，要有专用U盘做备份。

5、照片应选最理想的图片扫描在A4铜版纸上，按项分类粘贴，缺项的要有说明。

版面应有企业名称、企徽，视觉感应美观大方。

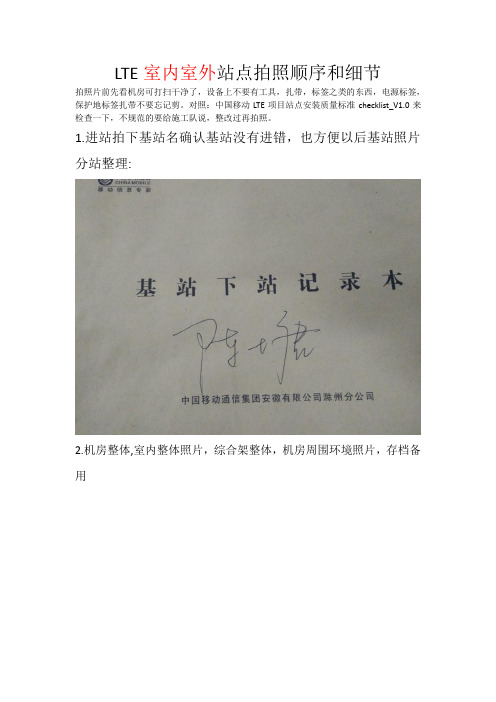

LTE室内室外站点拍照顺序和细节拍照片前先看机房可打扫干净了，设备上不要有工具，扎带，标签之类的东西，电源标签，保护地标签扎带不要忘记剪。

对照：中国移动LTE项目站点安装质量标准checklist_V1.0来检查一下，不规范的要给施工队说，整改过再拍照。

1.进站拍下基站名确认基站没有进错，也方便以后基站照片分站整理:2.机房整体,室内整体照片，综合架整体，机房周围环境照片，存档备用3 .BBU整体照片，粘贴的标签能够清晰标识, BBU的ESN号照片,下图是BBU3900+DCDU-12B 。

走线路由原则上：DCDU输入电源线左前方，RRU光纤/传输光纤左侧中部，RRU电源线右前方，GPS馈线和设备之间的跳纤右侧中部，保护地就近接，DCDU一般在左后方和右前方，BBU在右前方设备挂耳侧（告警线右后方，一般都不装）PTN950 LTE用的5-1口和走线架有接触，P头对设备，S头接GPS下来的馈线6．电源柜整体照片，DCDU接电源柜内一次下电100A的熔丝或空开。

8.馈线窗及滴水弯照片9.BBU，DCDU接地情况，拍照时用手拽一下，看看是否固紧，如果保护地在制作时有漏铜的现象还要用胶布裹好，螺丝上还要有垫片，并且要把综合柜的接地也要排清楚：室内总地排：10.天线整体照片、室外GPS安装，天线底部及接头连接照片，RRU照片。

（RRU塔顶照片可以不用拍，但是要把铁塔整体拍下来）室外GPS安装好以后要扎黄色的标签室外机柜LTE设备的安装1.室外机柜整体照片2.室内设备DCDU和BBU整体照片3.DCDU,BBU,GPS避雷器设备接地，GPS避雷器要绝缘，机柜底部出线孔要做好防水处理：4.电源空开：5.PTN设备照片以及PTN和BBU之前的调纤：6.铁塔全貌：以下几种接地是不容许：1.设备接地接在综合柜里不是接地位置的：2.不容许出现BBU设备接地接在设备挂耳上。

（华为综合柜龙门架接法方法，可以接在龙门架正面带接地标识的地方（有接地表识，且接口处没有刷漆，可以看到金属界面，缺一不可）不容许接在龙门架前端这个位置。

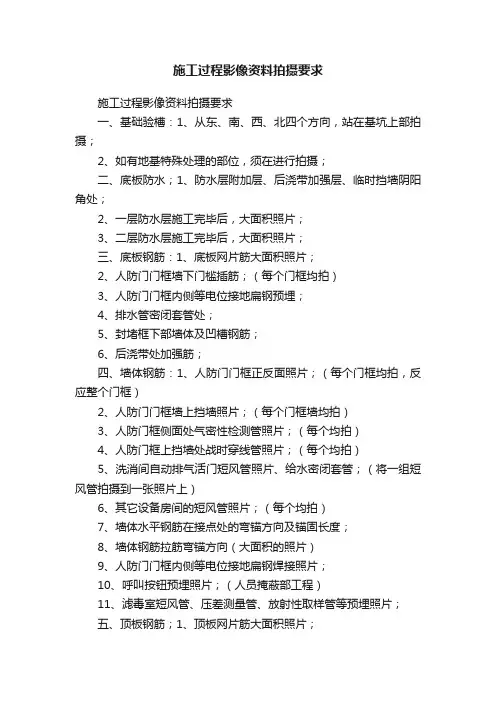

施工过程影像资料拍摄要求施工过程影像资料拍摄要求一、基础验槽：1、从东、南、西、北四个方向，站在基坑上部拍摄；2、如有地基特殊处理的部位，须在进行拍摄；二、底板防水；1、防水层附加层、后浇带加强层、临时挡墙阴阳角处；2、一层防水层施工完毕后，大面积照片；3、二层防水层施工完毕后，大面积照片；三、底板钢筋：1、底板网片筋大面积照片；2、人防门门框墙下门槛插筋；（每个门框均拍）3、人防门门框内侧等电位接地扁钢预埋；4、排水管密闭套管处；5、封堵框下部墙体及凹槽钢筋；6、后浇带处加强筋；四、墙体钢筋：1、人防门门框正反面照片；（每个门框均拍，反应整个门框）2、人防门门框墙上挡墙照片；（每个门框墙均拍）3、人防门框侧面处气密性检测管照片；（每个均拍）4、人防门框上挡墙处战时穿线管照片；（每个均拍）5、洗消间自动排气活门短风管照片、给水密闭套管；（将一组短风管拍摄到一张照片上）6、其它设备房间的短风管照片；（每个均拍）7、墙体水平钢筋在接点处的弯锚方向及锚固长度；8、墙体钢筋拉筋弯锚方向（大面积的照片）9、人防门门框内侧等电位接地扁钢焊接照片；10、呼叫按钮预埋照片；（人员掩蔽部工程）11、滤毒室短风管、压差测量管、放射性取样管等预埋照片；五、顶板钢筋；1、顶板网片筋大面积照片；2、顶板主次梁交接处箍筋照片；（不少于5组）3、从顶板看到密闭墙、临空墙、单元隔墙等内部照片；（每个均拍）4、顶板板面负筋锚入外墙暗梁处锚固长度；（长距离拍摄）5、从顶板看到密闭墙、临空墙、单元隔墙等锚入顶板锚固长度；（每个均拍）6、后浇带处加强筋；7、人防门吊钩预埋照片；8、密闭接线盒、过线盒预埋照片；六、墙体防水：1、基层处理照片；2、防水层附加层、后浇带加强层、大放脚处阴阳角照片；3、一层防水层施工完毕后，大面积照片；4、二层防水层施工完毕后，大面积照片；七、顶板防水：1、基层处理照片；2、防水层附加层、后浇带加强层、阴阳角照片；3、一层防水层施工完毕后，大面积照片；4、二层防水层施工完毕后，大面积照片；5、闭水试验照片；6、闭水试验放水照片；。

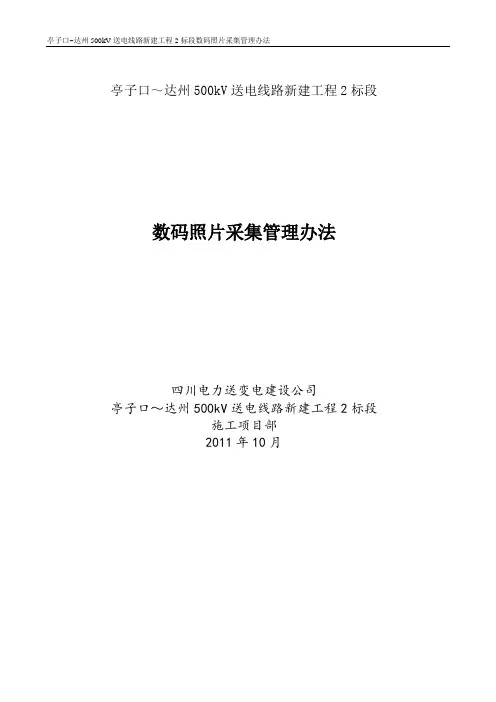

亭子口～达州500kV送电线路新建工程2标段数码照片采集管理办法四川电力送变电建设公司亭子口～达州500kV送电线路新建工程2标段施工项目部2011年10月审批页审批：年月日审核：年月日年月日年月日编写：年月日一编制目的为贯彻国家电网公司基建质量〔2010〕322号文《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求的精神》以及基建质量〔2007〕25号文《关于利用数码照资料加强输变电工程安全质量过程控制的通知》，利用数码照片加强500kV亭子口送出工程项目施工过程质量安全控制，特制定本影像资料采集管理办法。

二适用范围本办法适用于亭子口～达州500kV送电线路新建工程影像资料的采集、命名、编辑、归类、归档、存储、借阅、复制、移交。

三组织机构3.1 组织机构3.1.1 项目部成立数码照片管理领导小组（以下简称领导小组），组成如下：组长：陈啸成员：贺杰、杨旭、岑荣楼、凌东笋、徐庆明、党志荣、刘志、袁志才、叶修成、冯林太。

3.1.2 领导小组下设数码照片管理办公室（以下简称办公室），具体负责数码照片管理的日常工作。

办公室主任：杨旭办公室成员：岑荣楼、凌东笋、冯林太3.2 职责3.2.1 组长●全面负责数码照片管理工作。

●定期组织检查数码照片工作情况，提出决策性、指导性实施方案。

3.2.2 副组长●落实并检查本管理规定的实施情况，指导数码照片管理工作。

●负责数码照片归档的终审。

3.2.3 成员●按照本管理办法，负责各自管理岗位范围内的各类数码照片的采集、编辑、整理、上交办公室等工作。

3.2.4 办公室●具体负责数码照片日常管理工作，负责指导各专业数码照片的采集、编辑、整理工作。

●负责各专业上交数码照片的整理、初审、归类、归档、存储、借阅、复制、移交等工作。

3.2.5 项目部各岗位相应职责●项目经理：负责收集项目经理级会议、项目经理级同行业经验交流学习现场图片和业主、监理单位、总公司等项目上级单位与本工程有关会议的数码照片，整理后每周三18点前交办公室。

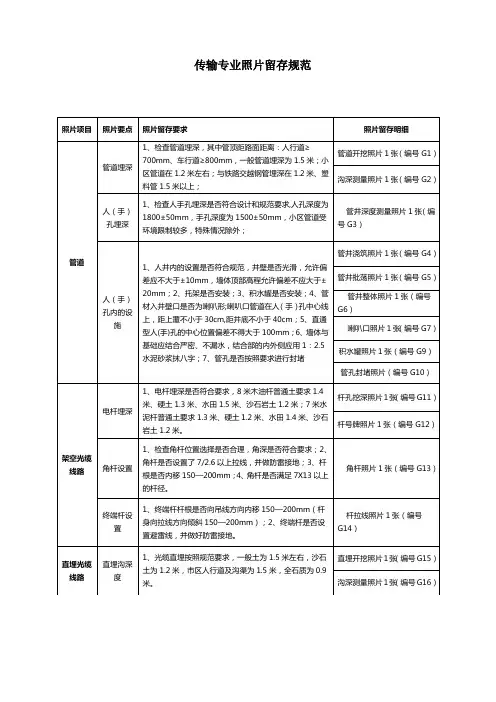

传输专业照片留存规范照片拍摄示例：（需加水印）包封管道照片1张（编号G1）沟深测量照片1张（编号G2）管井深度测量照片1张（编号G3）管井浇筑照片1张（编号G4）管井外墙批荡照片1张（编号G5）管井整体照片1张（编号G6）井内喇叭口照片1张（编号G7）井内铁件照片1张（编号G8）井内积水罐照片1张（编号G9）管孔封堵照片（编号G10）杆孔挖深照片1张（编号G11）杆号牌照片1张（编号G12）角杆顶端照片1张（编号G13）杆拉线照片1张（编号G14）直埋开挖照片1张（编号G15）沟深测量照片1张（编号G16）顶管施工照片1张（编号G17）光缆引上保护照片1张（编号G18）标石照片1张（编号G19）光交接箱整体照片1张（编号G20）光交接箱接地照片1张（编号G21）光缆加强芯接地照片1张（编号G22）传输设备安装整体照片1张（编号G23）传输设备接地照片1张（编号G24））光缆加强芯接地照片1张（编号G25）尾纤接续照片1张（编号G26）铁塔专业照片留存要求照片拍摄示例及工序要求：进场开工准备、安全及技术交底人员资格证件检查(*1)安全防护措施(*1)施工单位内部安全技术交底(*1) 地阻仪测试值(*1)埋深及防锈处理(*1)回弹仪测试值(*1) 二、基础类型钢筋笼长度及箍筋间距(*1)钢筋笼主筋焊接长度（*1）单管塔螺杆外露尺寸（*1）钢筋笼主筋直径（*1）桩径(*1)桩深(*1)桩径(*1)桩深(*1)基坑长度(*1)宽度(*1)深度（*1）基础整体(*1)钢筋双向间距(*1)独立柱钢筋截面尺寸(*1)预埋件根开及位置核查(*1) 混凝土浇筑+导流槽(*1) 浇筑后连系梁整体(*1)基坑长度(*1)宽度(*1)深度检查(*1)基础钢筋直径(*1)箍筋间距(*1)构造柱钢筋笼截面尺寸(*1)屋面钢筋直径（*1）间距(*1)屋面卷材防水或防水涂料(*1)机房室内整体情况(*1)类型2：框架机房基座完工照片(*1)板房基础完工照片(*1) 室内整体情况(*1) 地阻仪测试值(*1)接地扁铁焊接及防锈处理(*1)跟主体房屋原有接地网或主筋的焊接点(*1)类型5：地面一体化机房（集装箱式）接地扁铁焊接及防锈处理(*1)一体化机房整体外观(*1) 类型6：地面站机柜基础手孔尺寸(*1)基座尺寸(*1)基础浇筑(*1)机柜基础完工照片(*1)类型7：屋面站机柜基础地阻仪测试值(*1)机柜基础完工照片(*1)类型8：租赁机房室内整体情况(*1)四、铁塔安装塔材厚度测试（*1）镀锌层厚度（1）类型1：角钢塔、三管塔铁塔垂直度测量现场类型2：单管塔、景观塔、仿生树铁塔垂直度测量现场接地扁铁焊接及螺栓防锈处理类型3：屋面塔桅塔桅完工整体照片(*1)接地扁铁焊接及螺栓防锈处理类型4：一体化塔房铁塔垂直度检测接地极焊接及防锈处理（*1）地阻仪测试值（*1）五、动力配套开关电源柜接线（*1）交流配电箱接线（*1）蓄电池组接线（*1）室内整体情况（*1）类型2：机柜动力配套一体化机柜完工照片(*1)线缆布放、孔洞封堵及接地（*1）六、外市电电表及空开（*1）七、改造改造前平台照片(*1)改造后平台照片(*1)工序要求：TTGZ0105：天支改造改造前天支照片（*1）改造后天支照片（*1）工序要求：TTGZ0106：屋面抱杆、支撑杆改造改造前后对比照片（*1）改造前后对比照片（*1）工序要求：模块改造前照片（*1）模块改造后照片（*1）工序要求：开工报告(*1)验收证书（*1）。

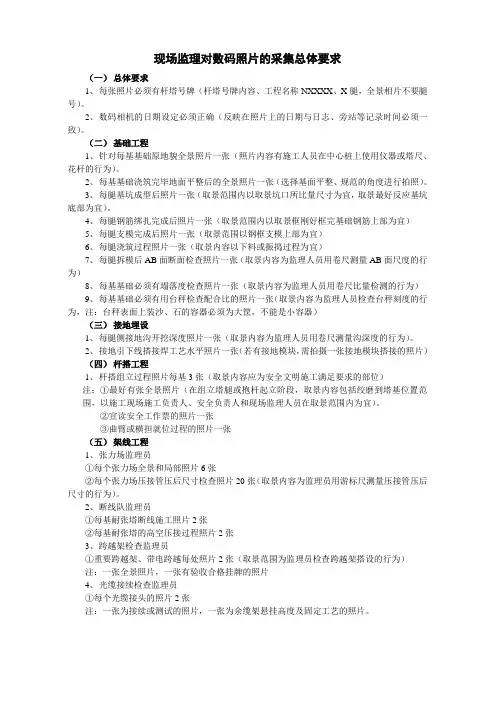

现场监理对数码照片的采集总体要求（一）总体要求1、每张照片必须有杆塔号牌（杆塔号牌内容、工程名称NXXXX、X腿，全景相片不要腿号）。

2、数码相机的日期设定必须正确（反映在照片上的日期与日志、旁站等记录时间必须一致）。

（二）基础工程1、针对每基基础原地貌全景照片一张（照片内容有施工人员在中心桩上使用仪器或塔尺、花杆的行为）。

2、每基基础浇筑完毕地面平整后的全景照片一张（选择基面平整、规范的角度进行拍照）。

3、每腿基坑成型后照片一张（取景范围内以取景坑口所比量尺寸为宜，取景最好反应基坑底部为宜）。

4、每腿钢筋绑扎完成后照片一张（取景范围内以取景框刚好框完基础钢筋上部为宜）5、每腿支模完成后照片一张（取景范围以钢框支模上部为宜）6、每腿浇筑过程照片一张（取景内容以下料或振捣过程为宜）7、每腿拆模后AB面断面检查照片一张（取景内容为监理人员用卷尺测量AB面尺度的行为）8、每基基础必须有塌落度检查照片一张（取景内容为监理人员用卷尺比量检测的行为）9、每基基础必须有用台秤检查配合比的照片一张（取景内容为监理人员检查台秤刻度的行为，注：台秤表面上装沙、石的容器必须为大筐，不能是小容器）（三）接地埋设1、每腿侧接地沟开挖深度照片一张（取景内容为监理人员用卷尺测量沟深度的行为）。

2、接地引下线搭接焊工艺水平照片一张（若有接地模块，需拍摄一张接地模块搭接的照片）（四）杆搭工程1、杆搭组立过程照片每基3张（取景内容应为安全文明施工满足要求的部位）注：①最好有张全景照片（在组立塔腿或抱杆起立阶段，取景内容包括绞磨到塔基位置范围，以施工现场施工负责人、安全负责人和现场监理人员在取景范围内为宜）。

②宣读安全工作票的照片一张③曲臂或横担就位过程的照片一张（五）架线工程1、张力场监理员①每个张力场全景和局部照片6张②每个张力场压接管压后尺寸检查照片20张（取景内容为监理员用游标尺测量压接管压后尺寸的行为）。

2、断线队监理员①每基耐张塔断线施工照片2张②每基耐张塔的高空压接过程照片2张3、跨越架检查监理员①重要跨越架、带电跨越每处照片2张（取景范围为监理员检查跨越架搭设的行为）注：一张全景照片，一张有验收合格挂牌的照片4、光缆接续检查监理员①每个光缆接头的照片2张注：一张为接续或测试的照片，一张为余缆架悬挂高度及固定工艺的照片。

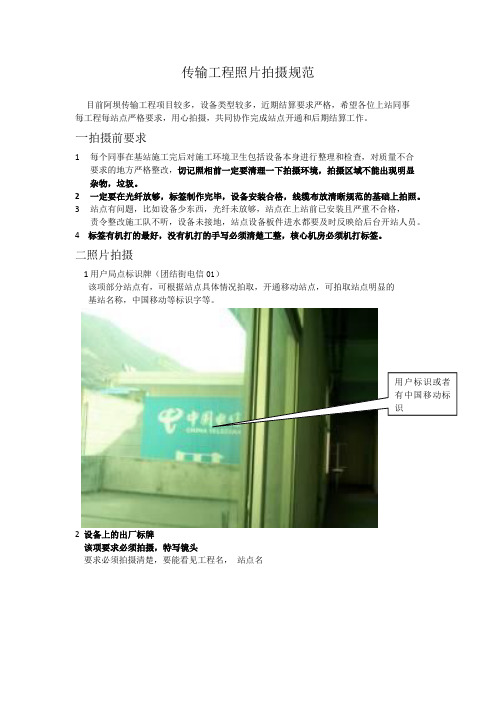

传输工程照片拍摄规范目前阿坝传输工程项目较多，设备类型较多，近期结算要求严格，希望各位上站同事每工程每站点严格要求，用心拍摄，共同协作完成站点开通和后期结算工作。

一拍摄前要求1每个同事在基站施工完后对施工环境卫生包括设备本身进行整理和检查，对质量不合要求的地方严格整改，切记照相前一定要清理一下拍摄环境，拍摄区域不能出现明显杂物，垃圾。

2一定要在光纤放够，标签制作完毕，设备安装合格，线缆布放清晰规范的基础上拍照。

3站点有问题，比如设备少东西，光纤未放够，站点在上站前已安装且严重不合格，责令整改施工队不听，设备未接地，站点设备板件进水都要及时反映给后台开站人员。

4 标签有机打的最好，没有机打的手写必须清楚工整，核心机房必须机打标签。

二照片拍摄1用户局点标识牌（团结街电信01）该项部分站点有，可根据站点具体情况拍取，开通移动站点，可拍取站点明显的基站名称，中国移动等标识字等。

2 设备上的出厂标牌该项要求必须拍摄，特写镜头要求必须拍摄清楚，要能看见工程名，站点名用户标识或者有中国移动标识3接地夹、接地铜排的接地点处的照片，特写镜头。

该项必须拍摄至少要能看清本次工程接地，标签清晰可辨认。

设备出厂标牌部分站点在设备机柜门前，部分在设备上侧面。

要照清楚本次工程接地线和标签4机架正面单板面板，包括静电手环此项必须拍照该处要重点注意光纤原则要求全部放完（62系列，63都是16对）该处要要求所有端口制作标签，字迹清楚工整，书写格式PTN**** X-Y(X示GE光口板槽位,Y表示GE光口板接口，一般取值1—8)5机柜整体安装该项目必须拍照设备面板光纤要求布放整齐，必须缠缠绕管必须拍到静电手环合上机柜门，机房设备整体拍取，特别注意机柜门的钥匙要从塑料袋中取出插到机柜门上，该张照片就是钥匙没有取出，这种情况也是要扣分的6线缆标签，特写镜头该项目必须照，而且多张目前线缆一般是2M线，电源线和光纤，所有线缆照2头，一般在设备面板图中可以反映出三种线缆的设备这头，但另外一头2M线的DDF,光纤的ODF,电源线的电源柜都必须重点特写拍照，要求朝向一致，整齐，字迹清楚。

建设工程施工过程质量控制数码照片采集与管理工作要求一、适用范围**建设工程（含新建、扩建和改建项目），可参照执行。

二、数码照片的采集工程建设过程质量控制数码照片资料应与工程建设进度同步形成，用数码相机实地拍摄，真实反映现场质量控制情况，主题应突出。

严禁采用补拍、替代、合成等弄虚作假手段。

1．数码照片由工程业主项目部、监理项目部和施工项目部负责采集，采集范围应包含但不限于以下内容：业主项目部负责采集站址原貌、项目重要技术及质量管理活动（工程协调、设计交底、施工图会检、质量巡检、质量竞赛等）、由上级单位或业主组织的质量验收活动（中间验收、质量监督活动、竣工验收等）以及反映质量问题及事故调查过程等数码照片。

监理项目部负责采集由监理组织的有关质量检验、质量验收和质量纠偏等活动，以及隐蔽工程质量状况的数码照片。

施工项目部负责采集反映施工过程中质量控制主要活动、关键环节、隐蔽工程状况，以及施工工艺亮点的数码照片。

2．数码照片拍摄基本要求：数码相机应正确设置时间，拍摄时应启用“日期时间显示”功能；照片保存为JEPG 格式，分辨率为1200×1600 像素，单张照片大小不宜超出1M。

单位工程拍摄数码照片数量不低于60张。

现场实物照片在拍摄主体右下角应设置标识牌（采用非反光材料制作，底色为白色），标识牌约占照片整体画面面积的1/16~1/9，标识牌应包含工程名称、施工部位、拍摄时间等要素，式样如图1。

三、数码照片的管理1．数码照片应单独命名，名称应能反映工程部位、主要工序及照片的主题内容，并尽可能简洁，一般以“拍摄时间+拍摄主题+序号”表示。

2．各项目部应及时对采集的数码照片进行整理，尽可能做到当天采集当天整理，最长不得超过一周。

3．每个工程项目的数码照片以文件夹形式分层管理，一级文件夹以工程名称命名（如“×××工程施工质量控制数码照片资料”），二级文件夹为“××业主项目部质量管理数码照片”、“××监理项目部质量管理数码照片”、“××施工项目部质量管理数码照片”。

杭州市标化工地照片资料拍摄整理要求1、市样板工地应创建全过程中按照《建筑施工安全检查标准》的规定分项分类拍摄照片留存，每个分项的不同部位原则上要有不少于3张能真实反映现场安全状况的彩色照片。

2、房屋建筑工程照片要能反映基础施工、主体结构施工中期、主体结顶和装饰四阶段的工程外观以及安全检查标准中各个检查分项的安全状况；市政及其他专业，专项工程照片要能反映工程进度30﹪、60﹪、90﹪三个阶段的工程外观以及所有涉及的安全检查标准中各个检查分项的安全状况。

3、市样板工地各阶段照片应分类整理黏贴，有缺项的要有相应的文字说明，同时照片需在背面注明拍摄时间、部位，并有施工；监理企业签章确认，照片分类如下：⑴安全管理：能反映现场安全监控，安全教育，技术交底以及特种作业人员持证上岗。

⑵文明施工：能反映现场五牌一图、五小设施、围挡及大门设置、材料堆放、消防设施以环境保护等情况。

⑶能反映脚手架整体面貌，立杆基础，连墙件，内侧隔离以及塔机悬挑卸料平台拉结，内伸端锚固，限载标识等情况。

⑷基坑防护：能反映基坑临边防护、排水措施、上下通道以及基坑监测等情况⑸模板支架：能反映模板及支撑体系的基本情况。

⑹三宝四口;能反映现场楼梯口、通道口、预留洞口、电梯井口以及阳台、楼板、屋面等防护情况，能反映现场安全帽、安全带、安全网的规范使用情况，能反映现场各类加工区域小型机械防护棚设置情况⑺施工用电：能反映三级配电、三级保护设置形式，能反映现场TN-S 系统以及线路敷设等情况。

⑻建筑起重机械：能反映基础、附墙装置、安全限位装置、楼层卸料平台以及防护门和防护棚情况市样板工地照片黏贴格式阶段拍摄时间：部位及节点名称：施工企业盖章：监理企业盖章：创（县、市）标化工程照片目录。

图1 壮志凌云 2003年山西省超高压分公司对500KV线路进行检修，3位工人在塔上对绝缘子进行更换作业输电铁塔大部分都处于高山峻岭之中，所以，要想拍好输电铁塔题材，必须要有一种不怕苦不怕累去克服千难万险的信心和决心。

它们不像建电厂、变电站，有着固定的拍摄范围，输电铁塔作业施工现场很分散，每一基之间相距有一定的距离，有的作业施工点比较陡峭，只能徒步前往，还要背上沉重的摄影器材。

由于地形复杂，塔材的搬运只能靠着人抬、肩扛和牛骡驮运，搭建过程也相对简单。

所以，在拍摄前要做好充分的思想准备，并要多储备些输电铁塔方面的知识。

笔者在多年的拍摄实践中遇见过各式各样的塔，根据塔型可分为：猫头型、羊角型、酒杯型、干字型、上字型、内拉门型、外拉门型，拉V型，克里姆林宫型；从回路上分为单回路和双回路。

塔型的分布是由地质和地貌来决定选择适合怎样的铁塔()。

在拍摄前要做好充分的准备，对摄影器材进行检查。

镜头做好清洁，一般备有3只镜头(17~35m m、24~70m m、70~200mm)就完全够用了。

另外还要将机器的电池充足，三脚架、快门线等配件备齐。

前面说到铁塔的形状多变，要想拍摄好，就得考虑到每幅画面的点、线、面的构图效果，力争使光与影完美结合。

一幅好的铁塔摄影，会带给人们无穷无尽的遐想和催人奋进的力量。

我曾拍摄过110KV、220KV、500KV输电铁塔的画面，对比起来电压等级越高，塔型就会越庞大，结构也会更复杂，画面自然也就显得更有气势。

在2006年8月19日1000KV晋东南——南阳——荆门特高压交流试验示范工程山西晋东南变电站奠基的大型活动上，一个响亮的新名词“1000KV高压”就深深印在自己的脑海之中，我为之兴奋不已。

工程的奠基标志着我国首条1000KV高压输变电工程是自主研发，自主创新的宏伟工程将屹立世界的东方，过去的木杆到水泥杆再到小型铁塔将变为历史，电力发展也从低压、高压到超高压，到现在的特高压。

城乡居民生活发生着翻天覆地的巨变，“家电下乡”缩小了城乡居民生活的距离，人们日常生活一时一刻也离不了电。

安全文明标化工地影像收集注意事项一、安全管理“创建牌”要求：大门门头设计美观、合理，符合企业标准。

注意：大门进出口整洁卫生。

台账资料要求：1.安全台帐资料及施工组织设计、各专项施工方案；2.总承包单位、分包单位、项目监理部对方案的签字审批程序符合规定。

注意：叠放、铺开拍摄。

安全技术交底要求：1.有现场交底台，地面有台阶，台阶侧面刷黄色相间色，平面刷黄色油漆；墙面有黑板，两侧有安全标语；2.交底人和被交底人正确佩戴安全帽，着装整洁；如是高处作业人员还须佩戴安全带，穿软底鞋；3.有专职安全员在旁监督；4.在照片的右上角有交底单特写。

注意：地面及周围整洁、有绿化，周边环境美观有序。

支模架验收要求：1.施工项目部及项目监理部人员共同组织验收，对支架立杆间距、步距、扣件的紧固力矩进行测量和测试；2.现场有专人记录。

注意：1.现场人员正确佩戴安全帽，在基准面超过两米的支架上测试时，应佩戴安全带（高挂低用）；2.支架构造符合规范，剪刀撑至上而下连续成对设置，地面整洁。

临电验收要求：1.项目技术人员、专业监理工程师、安全员、电工组织验收；2.有测试仪器；有人员记录；3.配电支架边框刷黄黑相间色；侧边挂灭火器材（灭火器材规格不小于4公斤，挂设高度最高部位不高于1.5米，着地放置须有消防箱）；注意： 1.除他人正确佩戴安全帽外，电工须正确穿戴劳动保护用品和工具袋；2.箱体高度、稳固性、配电装置合理规范，操作空间、通道满足二人同时操作空间。

安全检查要求：1.公司领导带班检查、安全部门安全检查、项目部周检；2.上级部门观摩或检查；3.安全检查后必须有检查记录，且有“三定”措施和复查结论（公司与项目部二级检查记录单和“三定”措施及回复）。

（多张照片）注意：所有人员必须正确佩戴安全帽。

安全教育要求：特种作业人员花名册，特种作业人员证书。

新进场工人花名册，及其三级安全教育卡（有公司、项目部盖章），安全知识考核试卷，试卷须有批阅打分（考试合格才能上岗）注意：1.操作证须翻开，不同类证书稍有错开；2.所有证书须建设系统颁发的特种作业证书；3.册、卡、卷的名字最好能看得见且能对上。
