利用Cisco Packet Tracer模拟交换机的基本配置

一、实验目标掌握交换机基本信息的配置与管理二、技术原理交换机的管理方式基本分为两种：带内管理和带外管理。

•通过交换机的Console端口管理交换机属于带外管理：这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

•通过远程Telnet、拨号等方式属于带内管理。

三、交换机的命令行操作模式主要包括：用户模式Switch>特权模式Switch#全局配置模式Switch(config)#端口模式Switch(config-if)#四、实验步骤1、实验拓扑2、交换机基本配置命令a. 进入特权模式Switch>enable //en=enableSwitch#b. 进入全局配置模式Switch#configure terminal //conf t=configure terminalEnter configuration commands, one per line. End with CNTL/Z.c. 进入交换机端口视图模式Switch(config)#interface fastEthernet 0/1 //int f0/1=interface fastEthernet 0/1Switch(config-if)#d. 配置交换机端口速度Switch(config-if)#speed ?10 Force 10 Mbps operation100 Force 100 Mbps operationauto Enable AUTO speed configurationSwitch(config-if)#speed 100e. 配置交换机端口双工模式Switch(config-if)#duplex ?auto Enable AUTO duplex configurationfull Force full duplex operationhalf Force half-duplex operationSwitch(config-if)#duplex fullf. 退回到上一级模式Switch(config-if)#exitSwitch(config)#g. 直接退回到特权模式Switch(config-if)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#h. 查看交换机版本信息Switch#show versionCisco IOS Software, C2960 Software (C2960-LANBASE-M), Version 12.2(25)FX, RELEASE SOFTWARE (fc1)Copyright (c) 1986-2005 by Cisco Systems, Inc.Compiled Wed 12-Oct-0522:05 by pt_teamROM: C2960 Boot Loader (C2960-HBOOT-M) Version 12.2(25r)FX, RELEASE SOFTWARE (fc4)System returned to ROM by power-onCisco WS-C2960-24TT (RC32300) processor (revision C0) with 21039K bytes of memory.24 FastEthernet/IEEE 802.3interface(s)2 Gigabit Ethernet/IEEE 802.3interface(s)63488K bytes of flash-simulated non-volatile configuration memory. Base ethernet MAC Address : 0040.0B69.8831Motherboard assembly number : 73-9832-06Power supply part number : 341-0097-02Motherboard serial number : FOC103248MJPower supply serial number : DCA102133JAModel revision number : B0Motherboard revision number : C0Model number : WS-C2960-24TTSystem serial number : FOC1033Z1EY--More--...Configuration register is0xFi. 查看当前生效的配置信息Switch#show running-configBuilding configuration...Current configuration : 1033 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname Switch!!!interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2!interface FastEthernet0/3!interface FastEthernet0/4!interface FastEthernet0/5--More--...!!endj. 帮助信息①Switch#?Exec commands:<1-99> Session number to resumeclear Reset functionsclock Manage the system clockconfigure Enter configuration modeconnect Open a terminal connectioncopy Copy from one file to anotherdebug Debugging functions (see also 'undebug')delete Delete a filedir List files on a filesystemdisable Turn off privileged commandsdisconnect Disconnect an existing network connectionenable Turn on privileged commandserase Erase a filesystemexit Exit from the EXEClogout Exit from the EXECmore Display the contents of a fileno Disable debugging informationsping Send echo messagesreload Halt and perform a cold restartresume Resume an active network connectionsetup Run the SETUP command facility--More--②Switch#co?configure connect copy③Switch#copy ?flash: Copy from flash: file systemftp: Copy from ftp: file systemrunning-config Copy from current system configurationstartup-config Copy from startup configurationtftp: Copy from tftp: file system 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、Packet Tracer 5.0实验(二) 交换机的Telnet远程登录设置一、实验目标掌握采用telnet方式配置交换机的方法二、技术原理•配置交换机的管理IP地址(计算机的IP地址与交换机管理IP地址在同一网段)；•为telnet用户配置用户名和登录口令：Switch(config)#enble password xxxx //设置进入特权模式的密码；Switch(config-line)#password xxxx //可以设置通过console端口连接设备及telnet远程登录时所需要的密码。

交换机基本配置
一、连接线路；
1、配置机rs232——>交换机console端口；如图1-1。

2、PC1（非配置机），连接以太网口；如图1-1。

图1-1 交换机配置连接图
二、配置入口
1、点击配置机进入，选择terminal
图1-2 terminal入口
2、弹出以上窗口，默认设置，一般不需要修改，点击确定，如图1-3。

图1-3
三、配置要求
1、一般用户模式switch>
——>特权模式，输入enable进入switch#
——>全局模式，输入conf t进入switch（config）#
——>端口模式，输入int f0/1进入switch（config-if）#
图1-4 不同模式切换
2、更改交换机名称，在全局模式下进行，输入hostname 31641
恢复交换机名称：在全局模式下进行，输入no hostname 31641
图1-5 更改和取消更改交换机名称
3、端口开关
在该端口模式下进行，输入shutdown关闭该端口，接口端头指示灯变红。

恢复端口开关，在该端口模式下进行，输入no shutdown，接口端头指示灯变绿。

图1-6 关闭端口
4、取消/设置密码
在全局模式下进行，输入enable password 31641，在一般用户模式下进入特权模式需要输入该密码。

取消设置密码：在全局模式下进行，输入no enable password
备注：
Ctrl+z 退出到特权模式
Exit返回到上一级
Tab键补全命令
Ctrl+shift+6 中止命令运行。

交换机的配置课程名称：计算机网络实用技术 实验题目：交换机的配置实验目的：掌握交换机的配置方法。

实验设备：计算机1台、Cisco Packet Tracer 模拟软件1套。

实验内容：1、交换机命令模式间的切换。

2、交换机的基本配置。

3、vlan 的配置4、vlan 间路由实验过程：一、交换机命令模式间的切换1、模拟网络环境打开RouterSim 模拟软件，添加一台交换机（以3550为例）。

双击交换机图标，打开命令行窗口。

2、命令模式间的切换User Exec 口令enable 命令configure 命令interface 命令line 命令vlan database 命令LoginUser Exec 模式Privileged Exec 模式Global Configuration 模式VLAN Database 模式Line Configuration 模式Interface Configuration 模式（1）User EXEC 模式（用户模式） 提示符：Switch>访问方法：回车，开始一个进程。

退出方法：输入exit 命令离开该模式。

（2）Privileged EXEC 模式（特权模式）提示符：Switch#访问方法：在用户模式中输入enable命令。

退出方法：输入exit或disable 命令，返回到用户模式。

（3）VLAN Database 模式（VLAN 配置模式）提示符：Switch(vlan)#访问方法：在特权模式中输入vlan database命令。

退出方法：输入exit 命令，返回到特权模式。

（4）Global configuration 模式（全局配置模式）提示符：Switch(config)#访问方法：在特权模式中输入configure 命令。

退出方法：输入exit命令或end 命令，或者键入Ctrl+Z 组合键，返回到特权模式。

（5）Interface configuration 模式（接口配置模式）提示符：Switch(config-if)#访问方法：在全局配置模式中输入interface 命令，并且必须指明要进入哪一个接口配置子模式。

一、实验目的本次实验旨在通过对交换机进行基本配置，使学生掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境1. 实验设备：三层交换机一台2. 实验软件：网络仿真软件（如Cisco Packet Tracer）3. 实验工具：网络仿真软件配套的虚拟网络设备三、实验内容1. 交换机的基本操作2. 交换机的基本配置3. 交换机的安全配置四、实验步骤1. 交换机的基本操作（1）启动交换机，并进入用户模式。

（2）查看交换机的版本信息、硬件信息等。

（3）进入特权模式，进行高级配置。

（4）退出特权模式，返回用户模式。

2. 交换机的基本配置（1）配置交换机的主机名。

（2）配置交换机的登录信息，包括用户名和密码。

（3）配置交换机的VLAN信息。

（4）配置交换机的端口信息，包括端口描述、VLAN分配等。

3. 交换机的安全配置（1）配置交换机的访问控制列表（ACL），限制访问权限。

（2）配置交换机的SSH功能，提高远程登录的安全性。

（3）配置交换机的Telnet功能，允许远程登录。

五、实验结果与分析1. 交换机的基本操作通过实验，学生掌握了交换机的基本操作，包括启动、进入用户模式、查看设备信息、进入特权模式等。

2. 交换机的基本配置（1）配置交换机的主机名。

实验结果显示，交换机成功设置了主机名，并在后续操作中正确显示。

（2）配置交换机的登录信息。

实验结果显示，交换机成功设置了用户名和密码，并验证了登录信息。

（3）配置交换机的VLAN信息。

实验结果显示，交换机成功创建了VLAN，并将端口分配到了对应的VLAN。

（4）配置交换机的端口信息。

实验结果显示，交换机成功设置了端口描述和VLAN分配，并验证了端口信息。

3. 交换机的安全配置（1）配置交换机的ACL。

实验结果显示，交换机成功配置了ACL，并验证了访问权限。

（2）配置交换机的SSH功能。

实验结果显示，交换机成功配置了SSH功能，并验证了远程登录的安全性。

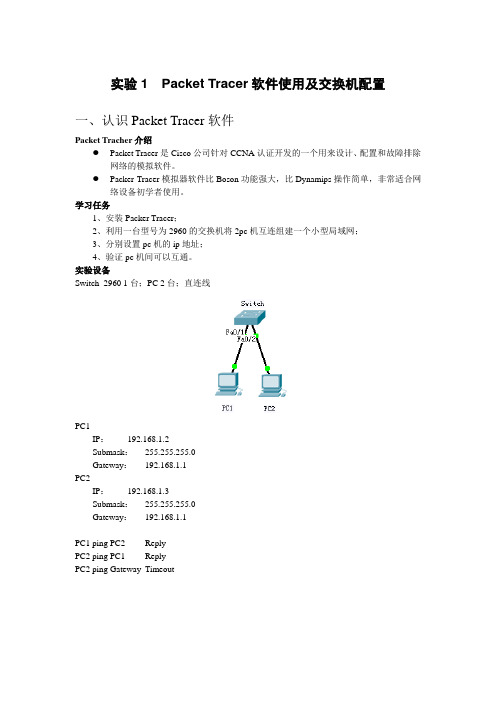

实验1Packet Tracer软件使用及交换机配置一、认识Packet Tracer软件Packet T racher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。

●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。

学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。

实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout二、交换机基本配置与管理实验目标●掌握交换机基本信息的配置管理。

实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。

技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。

●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

●通过Telnet、拨号等方式属于带内管理。

●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)●Reload重启。

packet tracer实验报告Packet Tracer实验报告一、实验目的和背景Packet Tracer是一款由思科公司开发的网络仿真软件，它能够模拟真实网络环境，帮助网络工程师进行网络设计、配置和故障排除等操作。

本实验旨在通过使用Packet Tracer软件，实现一个简单的局域网（LAN）网络的搭建和配置，以加深对网络原理和技术的理解。

二、实验环境和步骤实验环境：使用Packet Tracer软件，模拟一个包含多个交换机和终端设备的局域网网络。

实验步骤：1. 打开Packet Tracer软件，创建一个新的网络拓扑。

2. 在拓扑中添加所需的交换机和终端设备，连接它们以形成一个局域网网络。

3. 配置每个交换机的基本参数，如IP地址、子网掩码等。

4. 配置交换机之间的链路，并进行端口配置，确保链路正常连接。

5. 配置终端设备的IP地址和网关信息，确保终端设备能够与其他设备通信。

6. 进行网络连通性测试，确保网络正常工作。

三、实验结果和分析通过以上步骤，成功搭建了一个简单的局域网网络。

在网络中，每个交换机负责转发数据包，终端设备则作为数据的发送和接收端。

通过配置交换机的端口和终端设备的IP地址，实现了设备之间的通信。

在网络连通性测试中，通过Ping命令可以验证设备之间的连通性。

例如，可以在终端设备A上执行Ping命令，向终端设备B发送数据包，如果能够收到回复，则说明两台设备之间的通信正常。

这样的测试可以帮助我们排除网络故障，并及时调整配置，确保网络的正常运行。

四、实验心得和体会通过这次实验，我深刻理解了局域网网络的搭建和配置过程。

Packet Tracer软件提供了一个虚拟的网络环境，使得我们可以在实验室中进行网络实验，而不需要真实的硬件设备。

这为我们学习和实践网络技术提供了便利。

在实验过程中，我不仅学会了如何搭建和配置一个简单的局域网网络，还了解了交换机的基本功能和工作原理。

交换机作为网络中的核心设备，起到了转发数据包、提供端口连接和管理网络流量的重要作用。

怎么在思科模拟器上给交换机设置交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。

在思科模拟器上怎么进行交换机的基本配置?交换机是基于收到的数据帧中的源M A C地址和目的M A C 地址来进行工作。

我们今天就来看看交换机的基本配置，需要的朋友可以参考下方法步骤1、首先找出一台2811类的路由器和一台2960类的交换机和3台p c，利用直通线使各个设备相互连接起来2、为交换机配置主机名，命令为S w i t c h e n a b l eS w i t c h#c o n f t e r m i n a lE n t e r c o n f i g u r a t i o n c o m m a n d s, o n e p e r l i n e. E n d w i t h C N T L/Z.S w i t c h(c o n f i g)#h o s t n a m e S13、为交换机配置密码，命令为：S1(c o n f i g)#e n a b l e s e c r e t c i s c oS1(c o n f i g)#l i n e v t y015S1(c o n f i g-l i n e)#p a s s w o r d c i s c oS1(c o n f i g-l i n e)#l o g i n4、配置交换机端口安全,配置命令是：S1(c o n f i g)#i n t f0/1S1(c o n f i g-i f)#s h u t d o w nS1(c o n f i g-i f)#s w i t c h m o d e a c c e s sS1(c o n f i g-i f)#s w i t c h p o r t-s e c u r i t i y5、检查交换机的M a c地址表，命令是：S1#s h o wm a c-a d d r e s s-t a b l e6、查看端口安全的设置情况，用命令为：s h o wp o r t-s e c u r i t y相关阅读：交换机工作原理过程交换机工作于O S I参考模型的第二层，即数据链路层。

浅析Packet tracer中交换机的配置【摘要】Packet tracer这款软件主要作用是为学习网络课程的初学者去设计、配置、排除网络故障提供网络模拟环境。

本文主要对Packet tracer中交换机的部分配置，作了一些分析，如?O置交换机密码、划分VLAN实现不同局域网之间的隔离、实现跨交换机同一局域网的主机通信、交换机端口安全的设置等。

【关键词】交换机配置Packet Tracer VLAN 安全本人在近期的交换机和路由器的配置教学中，使用了由CISCO公司发布的一款辅助学习软件Packet Tracer。

这款软件主要作用是为学习网络课程的初学者去设计、配置、排除网络故障提供网络模拟环境，用户可以在软件的图形用户界面上直接通过拖拽方法建立网络拓扑，并可提供数据包在网络中进行详细的处理过程，观察网络实时运行情况。

交换机是一种在通信系统中完成信息交换功能的设备。

交换机基于数据帧中的目标MAC地址转发信息，它为接入的任意两个网络节点提供独享的电信号通路。

我们常见的交换机是以太网交换机。

从OSI体系结构来看，传统的交换机属于OSI的第二层数据链路层设备。

目前广泛应用的是三层交换机，四层交换机也逐步得到应用。

下面通过一些项目案例来分析Packet tracer中交换机的配置：一、设置交换机密码交换机的工作模式有三种：用户模式、特权模式和配置模式。

1、设置交换机的特权密码：用户在交换机用户模式下输入enable命令，直接进入特权模式，就会拥有管理该交换机的权力，这样给网络设备管理带来了巨大的风险。

如果用户进入特权模式时需要提供密码，这样就增加了交换机的安全性。

在全局配置模式下，设置交换机特权密码如下：设置加密密码：switch （config）#enable secret 密码设置明文密码：switch （config）#enable password 密码2、设置交换机控制台密码交换机前面通常都有一个控制接口，我们用配置线一端连计算机的串口，另一端接到交换机的控制接口，然后通过超级终端对交换机进行带外管理。
