机械工程CAD制图规则中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665-1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计(以下简称CAD)时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集GB/T 14691-93 技术制图字体GB/T 17450-1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时,如涉及本标准中未规定的内容,应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样,首先应考虑表达准确,看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下,力求制图简便。
3.3 用CAD绘制机械图样时,尽量采用CAD新技术。
4.图线在机械工程的CAD制图中,所用图线,除按照以下的规定外,还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要,将GB/T17450中所规定的8种线型分为以下几组,见表1。
一般优先采用第4组。
表14.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
4.2.1.2 计算双折线各部分尺寸的公式双折线的完整长度:l1=l0+10d在一条双折线内Z形的数目:n=l1/80+1(一般圆整,l1<40 n=1) 两个Z形之间的线段长度:l2=l1/n-7.5d在线的两端的线段长:当有两个或多个Z形时 l3=l2/2当只有一个Z形时 l3=(l1-7.5d)/2l0<=10d,Z形的配置如图3所示。
中华人民共和国国家标准CAD工程制图规则GB/T18229—2000 Rule of CAD engineering drawing目录前言 (1)1 范围 (1)2 引用标准 (1)3 术语 (2)4 CAD工程制图的基本设置要求 (2)5 投影法 (7)6 图形符号的绘制 (9)7 CAD工程图的基本画法 (9)8 CAD工程图的尺寸标注 (10)9 CAD工程图的管理 (10)附录 A (11)前言本标准是根据我国计算机辅助设计与制图发展的需要,结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。
本标准的附录A是提示的附录。
本标准由国家机械工业局提出。
本标准由全国技术产品文件标准化技术委员会归口。
本标准主要起草单位:机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。
本标准主要起草人:杨东拜、强毅、王平、方天培、李世林、侯颖。
中华人民共和国国家标准CAD工程制图规则GB/T18229—2000Rule of CAD engineering drawing国家质量技术监督局2000-10-17批准2001-15-01实施1 范围本标准规定了用计算机绘制工程图的基本规则。
本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 10609.1—1989 技术制图标题栏(neq ISO 7200:1984)GB/T 10609.2—1989 技术制图明细栏(neq ISO 7573:1983)GB/T 13361—1992 技术制图通用术语GB/T 13362.4—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符) 号数据集单线单体字模集及数据集GB/T 13844—1992 图形信息交换用矢量汉字GB/T 13845—1992 图形信息交换用矢量汉字宋体字模集及数据集GB/T 13846—1992 图形信息交换用矢量汉字仿宋体字模集及数据集GB/T 13847—1992 图形信息交换用矢量汉字楷体字模集及数据集GB/T 13848—1992 图形信息交换用矢量汉字黑体字模集及数据集GB/T 14689—1993 技术制图图纸幅面和格式(eqv ISO 5457:1980)GB/T 14690—1993 技术制图比例(eqv ISO 5455:1979)GB/T 14691—1993 技术制图字体(eqv ISO 3098-1:1974)GB/T 14692—1993 技术制图投影法(eqv ISO/DIS 5456:1993)GB/T 15751—1995 技术产品文件计算机辅助设计与制图词汇(eqv ISO/TR 10623:1992) GB/T 16675.1—1996 技术制图图样画法的简化表示法GB/T 16900—1997 图形符号表示规则总则(eqv ISO/IEC 11714-1:1996)GB/T 16901.1—1997 图形符号表示规则产品技术文件用图形符号第1部分:基本规则(eqv ISO/IEC 11714-1:1996)GB/T 16902.1—1997 图形符号表示规则设备用图形符号第1部分:图形符号的形成(eqv ISO 3461-1:1988)GB/T 16903.1—1997 图形符号表示规则标志用图形符号第1部分:图形标志的形成GB/T 16675.2—1996 技术制图尺寸注法的简化表示法GB/T 17450—1998 技术制图图线(idt ISO 128-20:1996)GB/T 17451~17453—1998 技术制图图样画法(eqv ISO/DIS 11947-1~4:1995)3 术语本标准采用GB/T 13361和GB/T 15751中的有关术语。
机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面:按照国家标准,机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格,其中A0幅面最大,A5幅面最小。
制图时,应根据实际需要选择合适的图纸幅面。
2. 图纸格式:机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。
栏应包含图名、比例、材料、绘图人、审核人、批准人等信息;绘图栏应包含视图、剖视图、断面图等;比例尺应清晰标示;图纸编号应具有唯一性。

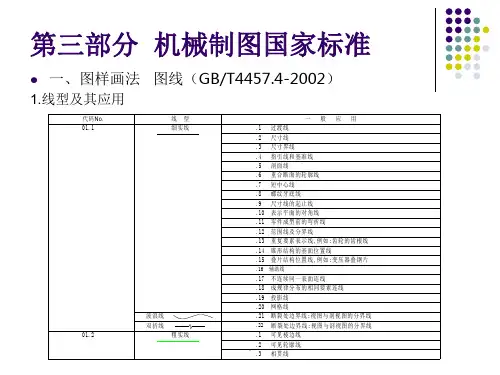

二、线条、符号和标注1. 线条:机械制图中常用的线条包括实线、虚线、点划线、双点划线等。
实线表示可见轮廓线,虚线表示不可见轮廓线,点划线表示中心线,双点划线表示断裂线。
制图时,应根据实际需要选择合适的线条。
2. 符号:机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。
尺寸符号用于标注零件尺寸,表面粗糙度符号用于表示零件表面质量要求,焊接符号用于表示焊接方式。
制图时,应按照国家标准正确使用符号。
三、视图和剖视图1. 视图:机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。
制图时,应根据零件的结构特点选择合适的视图,以充分展示零件的形状和尺寸。
2. 剖视图:机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。
制图时,应根据零件的结构特点选择合适的剖视图,以清晰展示零件的内部结构。
四、图纸绘制要求1. 绘图工具:机械制图应使用专业的绘图工具,如绘图板、绘图笔、绘图墨水等。
绘图时,应保证图纸清晰、整洁。
2. 绘图规范:机械制图应遵循国家标准,如《机械制图通用规范》(GB/T 4458.12002)等。
制图时,应按照规范要求进行绘图。
3. 图纸审核:机械制图完成后,应进行审核。
审核内容包括图纸的完整性、准确性、一致性等。
审核通过后,方可进行后续的制造、加工等环节。
机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例:机械制图中的比例应按照国家标准进行选择,如1:1、2:1、1:2等。
中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665-1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计(以下简称CAD)时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集GB/T 14691-93 技术制图字体GB/T 17450-1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时,如涉及本标准中未规定的内容,应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样,首先应考虑表达准确,看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下,力求制图简便。
3.3 用CAD绘制机械图样时,尽量采用CAD新技术。
4.图线在机械工程的CAD制图中,所用图线,除按照以下的规定外,还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要,将GB/T17450中所规定的8种线型分为以下几组,见表1。
一般优先采用第4组。
表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
最新国家机械制图标准[标准]CAD 通用技术规范中华人民共和国国家标准CAD 通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998--------------------------------------------------------------------------------1 范围本标准规定了 CAD 通用技术的标准化内容及其实现技术应该采用的标准。
本标准适用于三个方面:CAD 软件开发、企业产品设计的 CAD 技术应用、以及CAD 一致性测试。
注:对于 CAD 技术中的不同领域,本标准给出具体的标准。
如果在同一领域中有多个可选用标准存在,本标准则给出首选或推荐标准。
2 引用标准下列标准包含的条文,通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T13016 ,91 标准体系表编制原则和要求;GB/T 15751 , 1995 技术产品文件计算机辅助设计与制图词汇 ; (eqv ISO/TR10623-1992)3 定义本标准采用 GB/T 15751 中的定义及下列定义。
3.1 GB/T 15751 中的定义3.1.1 计算机辅助设计 computer aided design3.1.2 计算机辅助制图 computer aided drawing (drafting)3.1.3 计算机辅助工程 computer aided engineering3.2 本标准的定义3.2.1 一致性测试 conformance testing按照标准所规定的具体特性对待测产品的测试,以便确定该产品作为一致性实现的一致程度。
3.2.2 零件库 part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。
3.2.3 产品数据的表达与交换 product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。
最新机械制图标准机械制图是机械工程设计中不可或缺的重要环节,它是将设计方案转化为具体的图纸和文件,为机械零部件的加工、装配和使用提供了必要的依据。
而机械制图标准则是保证机械制图质量和一致性的重要依据,它规定了机械制图的符号、尺寸标注、注释、图样抄写等方面的要求,对于提高机械制图质量、减少制图错误、提高工作效率具有重要意义。
最新的机械制图标准主要包括国际标准和国家标准两个方面。
国际上,ISO (国际标准化组织)发布了一系列的机械制图标准,其中包括了机械制图的一般原则、线条形式、尺寸标注、表面粗糙度标注等内容。
这些国际标准的发布,为世界各国的机械制图工作者提供了统一的规范,有利于促进国际贸易和技术交流。
而在国内,我国也制定了一系列的国家标准,如GB/T 1182-2008《机械制图尺寸标注》、GB/T 4457-2005《机械制图技术条件》等,这些国家标准是我国机械制图工作的重要依据,对于规范国内机械制图工作、提高机械制图质量具有重要作用。
在实际的机械制图工作中,制图人员必须熟练掌握最新的机械制图标准,严格按照标准要求进行制图,以确保制图质量和一致性。
首先,制图人员应当熟悉并掌握机械制图的一般原则,包括图样的形式、尺寸标注的方法、注释的规定等内容。
其次,制图人员应当熟悉并掌握不同类型零部件的制图要求,如螺纹零件的制图、轴类零件的制图、齿轮零件的制图等,要求制图人员根据不同类型零部件的特点,合理选择图样形式、尺寸标注方法等。
最后,制图人员应当熟悉并掌握图样抄写的规定,确保图样的清晰、准确、完整。
在机械制图中,尺寸标注是至关重要的,它直接关系到零部件的加工和装配质量。
根据最新的机械制图标准,尺寸标注应当准确清晰、符合实际需要、方便加工和检验。
在进行尺寸标注时,应当注意尺寸标注的位置、字体大小、箭头方向等要求,以确保尺寸标注的清晰和准确。
另外,注释的规定也是制图人员需要重点掌握的内容,注释应当简洁明了、准确无误、方便理解和使用。
机械制图及其相关标准的变化摘要:综合近年来最新发布的有关国家标准,系统指出了机械工程制图国家标准的现行版本,分析了绘图用图线、视图画法与尺寸注法、表面粗糙度标注方法、力学性能符号以及形位公差基准符号等方面的变化。
同时介绍了国家标准最新规定的指引线和基准线画法、未定义形状边的注法、CAD制图标准等。
关键词:机械制图图样画法与标注国家标准一、机械制图与技术制图国家标准的现行版本众所周知,机械制图与技术制图标准是机械制图常用的基础性国家标准。
以前,机械制图一直使用1984年版《机械制图》系列国家标准。
为了与新版国际标准接轨,以及与我国现行的《技术制图》标准相协调统一,自1995年以来,我国陆续对1984版《机械制图》国家标准进行了修订。
到目前为止,1984年版《机械制图》标准除了GB/T4457.4—1984《机械制图剖面符号》、GB/T4458.3—1984《机械制图轴测图》、GB/T4460—1984《机械制图机构运动简图符号》三项标准仍为现行有效版本外,其余《机械制图》标准均被修订。
这些新修订的机械制图国家标准均等同或修改采用相应国际标准,与国际标准保持高度的一致。
机械制图及相关的技术制图国家标准的现行版本见表1。
表1机械制图和技术制图国家标准的现行版本二、机械制图标准的主要变化1 图线1)增加了粗虚线这一线形。
以前的标准只规定细虚线一种,所以,机械制图中所使用的虚线也一直是细虚线。
按新标准规定,粗虚线应用于允许表面处理的表示线。
以前允许表面处理的表示线用粗点画线表示,现在已改为用粗虚线表示。
而粗点画线现在只用于限定范围表示线,如:表示限定局部热处理的范围、限定不镀(涂)的范围、限定形位公差被测要素和基准要素范围等。
这一点应加以注意。
2)粗线与细线的宽度比例由3:1改为2:1。
即新标准加宽了细线的宽度。
同时,取消了0.18mm这一图线宽度系列。
这个系列被旧标准列为尽量避免采用的线宽。
此外,新标准将0.5mm和0.7mm两种线宽列为优先采用的线宽,这是旧标准所没有的。
