实验十三 三相交流电路功率的测量

三相电路功率的测量实验报告
一、实验目的
实验目的是测量三相电功率，进一步了解三相电路功率的计算与公式。

二、实验原理
三相电功率，又称为瞬态功率，这是由三相电路中分别产生的瞬时功率之和所构成的，即P=P1+P2+P3。

三相电机的瞬态功率有三种：正无功功率，负无功功率和有功功率，分别用公式表示为：
P1（正无功功率）=3*U*i1*sin(α1-α0)
其中，U表示电压，I表示电流，α表示相角，α0表示相位差。

三、实验总纲
（1）实验准备
实验准备包括准备三相电路，以及安装好电压计、电流计等仪器和仪表设备，安装电
压表、电流表并测量路线电流和电压等。

（2）实验步骤
1. 先将三相电路接上电源，测量电压和电流；
2. 三相电路中的电流和电压检查完全，检查是否符合正常的三相电路电压量;
3. 用测量三相电功率的仪器，测量三相电功率，并记录数据；
4. 根据测量的电压和电流，使用公式计算三相电功率。

（3）实验结果
实验测量得到的三相电功率值为P=109.21kw，使用公式计算得到的三相电功率值为
P=109.09kw，两者相差不大，可见实测结果与公式计算结果相符，实验结果可靠。

四、实验结论
本次实验通过实测和公式计算对三相电功率进行了测量，实测结果与公式计算结果相符，实验结果可靠，达到了实验的预期目的。

三相电路功率的测量是电工实验中的重要内容之一。

以下是三相电路功率测量实验的总结：实验目的：测量三相电路的有功功率、无功功率和视在功率。

实验器材：三相电源、三相电表、电阻箱、电压表、电流表、连接线等。

实验步骤：
确定实验电路的连接方式：将三相电源与负载（如电阻箱）连接成星形或三角形电路。

连接测量仪器：将电压表和电流表分别连接到三相电路的相电压和相电流测量点上。

测量电压和电流：分别测量三相电路的相电压和相电流，并记录测量值。

计算功率：根据测量的电压和电流值，计算每相的有功功率、无功功率和视在功率。

实验结果分析：分析实验结果，比较三相电路各相之间的功率差异，评估电路的平衡性和功率因数情况。

实验注意事项：
在连接电路和操作仪器时，务必按照安全操作规范进行，避免电击和其他安全风险。

确保电路连接正确、稳定，测量仪器的精度和灵敏度符合要求。

在测量电压和电流时，保持准确的接线和良好的接触，避免接触不良或短路。

计算功率时，注意单位的转换和计算公式的正确应用。

实验结论：通过实验测量和分析，可以得出三相电路的功率情况，包括各相的有功功率、无功功率和视在功率。

根据测量结果，可以评估电路的负载情况、功率平衡性和功率因数，为电路设计和优化提供参考依据。

总结：三相电路功率的测量实验是电工实验中的重要实验之一。

通过实验可以了解和评估三相电路的功率特性，为电路的设计和优化提供参考。

在实验中，应注意安全操作和准确测量，确保实验结果的准确性和可靠性。

实习一三相交流电路功率的测量一．实习目的:1.学会使用单相功率表、万用电表。

2.掌握用三个单相功率表测量三相电流电路功率的方法。

3.学会用二个散功率测量三相三线制负载功率的方法。

二．实习内容:今天我们来到工程学院楼的电器实验室，一进门看到的是许多电器设备的测量仪器和零散的导线。

老师首先介绍万能表的使用方法和使用中的注意事项，之后老师演示万能表使用。

今天我们要测量电阻、直流电压、直流电流、交流电压。

我们开始动手了，在老师的指导下，我们测出的数据见下表：类型模拟万用表数字万用表测量内容测量参数电阻R1 15Ω14.2ΩR2 16Ω15.5ΩR3 14Ω14.5Ω直流电压V1 212V 213.5V V2 218V 217VV3 217V 216.5V直流电压I1 1.5A 1.2A I2 1.45A 1.47AI3 1.5A 1.53A三相交流电压线电压379V 378V 相电压218V 218V接下来我们开始测量的是三个单相功率表测量三相交流电路功率，注意接线要遵守“发电机端”的原则。

三个单相功率表测量三相交流电路功率接线图、数据如下：负载情况U相V相W相P1 P2 P3 P 测量数据三相四线制对称50W 50W 50W 50W 48W 48W 146W 不对称48W 49W 50W 49W 46W 50W 145W两个单相功率表测量三相线制负载的功率接线图、数据如下:负载情况U相V相W相P1 P2 P测量数据三相三线制对称50W 50W 50W 83W 86W 169W不对称50W 30W 15W 62W 44W 106W3、小结：通过学习三相交流电路功率的测量，我更加深入的理解万用表的使用方法和接线有了较全面的理解，让我认识到在工作中一定要做到用电安全。

培养了对三相电路有一种感性的认识。

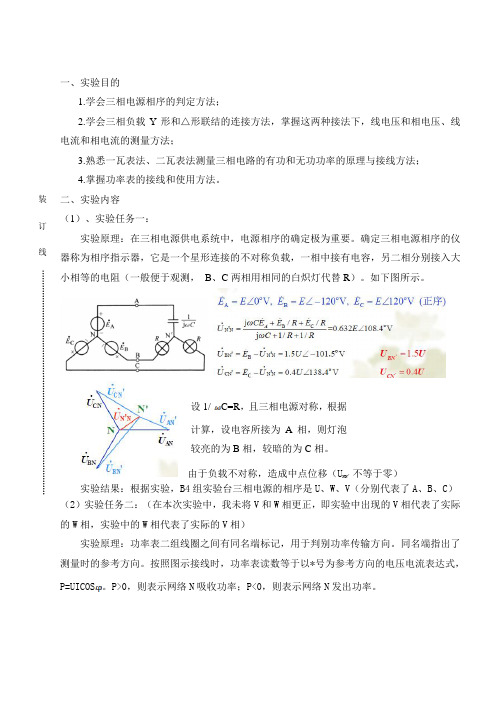

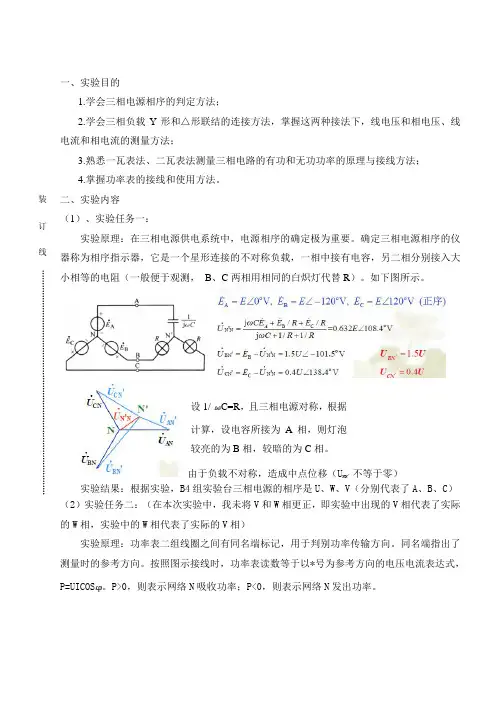

一、实验目的1.学会三相电源相序的判定方法；2.学会三相负载Y形和△形联结的连接方法，掌握这两种接法下，线电压和相电压、线电流和相电流的测量方法；3.熟悉一瓦表法、二瓦表法测量三相电路的有功和无功功率的原理与接线方法；4.掌握功率表的接线和使用方法。

二、实验内容（1）、实验任务一：实验原理：在三相电源供电系统中，电源相序的确定极为重要。

确定三相电源相序的仪器称为相序指示器，它是一个星形连接的不对称负载，一相中接有电容，另二相分别接入大小相等的电阻（一般便于观测，B、C两相用相同的白炽灯代替R）。

如下图所示。

由于负载不对称，造成中点位移（UNN’不等于零）实验结果：根据实验，B4组实验台三相电源的相序是U、W、V（分别代表了A、B、C）（2）实验任务二：（在本次实验中，我未将V和W相更正，即实验中出现的V相代表了实际的W相，实验中的W相代表了实际的V相）实验原理：功率表二组线圈之间有同名端标记，用于判别功率传输方向。

同名端指出了测量时的参考方向。

按照图示接线时，功率表读数等于以*号为参考方向的电压电流表达式，P=UICOS。

P>0，则表示网络N吸收功率；P<0，则表示网络N发出功率。

装订线1/C=R三相四线制Y形联结将两个中性点连接成中性线，按如图方式接入功率表测各相的有功功率，并测量各相、线电压、线电流及中线电流。

实验结果：三相四线制对称负载Y0连接中线电流＝0 mA（3）实验任务三：实验结果：三相四线制不对称负载Y连接（W相去掉电容）中线电流＝90 mA（4）实验任务四：实验原理：二瓦表法适用于对称或不对称的三相三线制电路，不适用于三相四线制电路。

二瓦表法接线图：实验结果：三相三线制不对称负载Y 连接（W 相去掉电容，去掉任务三中的中线）二瓦表法测量W1= 37.18 w ，W2= 29.37w ，总有功功率= 66.55w 。

（5）实验任务五：Δ形对称负载一瓦表法测有功功率接线图：实验结果：对称负载Δ连接（6）实验任务六：Δ形对称负载二瓦表法和一瓦表法（只适用三相三线制对称）测无功功率接线图：实验结果：对称负载Δ连接的功率测量三、主要仪器和设备1.三相对称电源：线电压保持在220V；2.三相对称负载：每一相负载采用两个（25W/220V）白炽灯泡和两个（1uF/630V）电容并联组成；3.不对称负载：去掉W相中的电容；4.交流电压表、交流电流表；5.功率表，注意同名端的接线。

三相电路的功率测量一、实验目的1.学习并验证用“二瓦计“法测量三相电路的有功功率2.学习并应用“三表跨相”法测量三相电路的无功功率二、实验原理与说明1.三相电路的有功功率的测量（1）三瓦计法：三相负载所吸收的有功功率等于各相负载有功功率之和。

在对称三相电路中，因各相负载所吸收有功功率相等，所以可以只用一只单相功率表测出一相负载的有功功率，再乘以3即可；在不对称三相电路中，因各相负载所吸收的有功功率不等，就必须测出三相各自的有功功率，再相加即可。

三瓦计法适用于三相四线制电路。

三瓦计法是将三只功率表的电流回路分别串入三条线中（A、B、C线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在中线上。

三只功率表读数相加就等于待测的三相功率。

（2）二瓦计法：对于对称电路中的三线三相制电路，或者不对称三相电路中，因均是三相三线制电路，所以可以采用两只单相功率表来测量三相电路的总的有功功率。

接法如图13-1所示。

两只功率表的电路回路分别串入任意两条线中（图示为A、B线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在第三相线上（图示为C线）。

两只功率表读数的代数和等于待测的三相功率。

图13-1 二表法测有功功率2.三相电路无功功率的测量（1）对称三相电路无功功率的测量（a ）一表跨相法：即将功率表的电流回路串入任一相线中（如A 线），电压回路的“*”端接在按正相序的下一相上（B 相），非“*”端接在下一相上（C 相），将功率表读数乘以3即得对称三相电路的无功功率Q 。

（b ）二表跨相法：接法同一表跨相法，只是接完一只表，另一只表的电流回路要接在另外两条中任一条相线中，其电压回路接法同一表跨想法。

将两只功率表的读数之和乘以3/2即得三相电路的无功功率Q 。

（c ）用测量有功功率的二瓦计法计算三相无功功率：按式子213()Q P P =-算出。

（2）不对称三相电路的无功功率测量三表跨相法：三只功率表的电流回路分别串入三个相线中（A 、B 、C 线），电压回路接法同一表跨相法。

三相电路的功率测量实验报告实验报告：三相电路的功率测量一、实验目的1. 学习和掌握三相电路的基本原理。

2. 掌握三相功率的测量方法。

3. 培养实际操作能力和数据处理能力。

二、实验原理三相电路是由三个单相电路组成的，它广泛应用于工业生产和日常生活中。

三相电路的功率是三个单相功率的总和，通常采用三相功率表进行测量。

三、实验步骤1. 搭建三相电路实验平台，包括电源、负载、测量仪表等。

2. 连接电源与负载，确保电路正常工作。

3. 调节电源电压和负载阻抗，记录实验数据。

4. 计算三相功率，并与单相功率进行比较。

5. 分析实验结果，总结规律。

四、实验结果与数据分析序号电压（V）电流（A）单相功率（W）三相功率（W）1 220 10 2200 66002 220 15 3300 99003 220 20 4400 132004 380 10 3800 114005 380 15 5700 171006 380 20 7600 23100根据实验数据，我们可以得到以下结论：1. 三相功率是三个单相功率的总和，即 P_total = P_a + P_b + P_c。

2. 当电压和电流值相同时，三相功率是单相功率的3倍。

3. 随着电压和电流的增大，三相功率也相应增大。

4. 在实际应用中，应充分考虑三相负载的平衡问题，以避免因某相过载而引起的设备损坏或安全事故。

五、实验总结与建议通过本次实验，我们深入了解了三相电路的原理和功率测量方法。

在实际应用中，应注意以下几点：1. 在搭建三相电路时，应确保电源和负载的平衡，避免某相过载。

2. 在测量三相功率时，应使用准确可靠的测量仪表，以确保数据的准确性。

3. 在分析实验结果时，应注意数据的规律性和变化趋势，以便更好地理解三相电路的工作原理。

三相交流电路及其功率测量实验报告一、实验目的1、深入理解三相交流电路的基本原理和特性。

2、掌握三相电源和负载的连接方式。

3、学会使用功率表测量三相电路的有功功率、无功功率和视在功率。

二、实验原理三相交流电路是由三个频率相同、幅值相等、相位互差 120°的正弦交流电源供电的电路。

在三相电路中，电源和负载的连接方式有星形（Y 形）和三角形（△形）两种。

在星形连接中，三相电源的三个末端连接在一起形成一个中性点，三相负载的一端分别连接到电源的三个相线，另一端连接在一起接到中性点。

在三角形连接中，三相电源的三个相线分别与三相负载依次首尾相连，构成一个闭合回路。

三相电路的功率包括有功功率、无功功率和视在功率。

有功功率是电路中实际消耗的功率，无功功率是用于交换的功率，视在功率是电压和电流的乘积。

三、实验设备1、三相交流电源2、三相负载箱（包括星形和三角形连接的电阻、电感和电容负载）3、功率表4、电压表5、电流表6、导线若干四、实验内容与步骤1、三相电源的星形连接将三相交流电源的三个相线分别连接到负载箱的三个输入端，将负载箱设置为星形连接。

接通电源，使用电压表测量三相电源的线电压和相电压，使用电流表测量线电流和相电流，并记录数据。

2、三相电源的三角形连接将三相交流电源的三个相线与负载箱进行三角形连接。

接通电源，再次测量线电压、相电压、线电流和相电流，并记录数据。

3、功率测量在星形和三角形连接的情况下，分别使用功率表测量三相电路的有功功率、无功功率和视在功率，并记录数据。

五、实验数据记录与处理1、三相电源星形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAN ＝＿____, IBN ＝＿____, ICN ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜2、三相电源三角形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAB ＝＿____, IBC ＝＿____, ICA ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜根据测量数据，计算三相电路的功率因数：功率因数＝有功功率／视在功率六、实验结果分析1、比较星形连接和三角形连接时的线电压、相电压、线电流和相电流的关系。

三相电路功率测量实验报告三相电路功率测量实验报告引言：三相电路是现代电力系统中最常见的电路类型之一。

在实际应用中，准确测量三相电路的功率是非常重要的，因为它涉及到电力供应的稳定性和负载管理。

本实验旨在通过测量三相电路的功率来研究电力系统的基本特性，并验证功率测量的理论知识。

实验目的：1. 研究三相电路的基本特性，如电流、电压和功率之间的关系。

2. 验证功率测量的理论知识，如功率因数和有功功率的计算。

3. 掌握使用电力测量仪器进行功率测量的方法。

实验装置与方法：实验所需的装置包括三相电源、三相负载、电力测量仪器和相应的连接线。

首先，将三相电源连接到三相负载上，然后将电力测量仪器连接到负载上，以测量电流和电压。

在实验过程中，需要记录和计算所测量的值，并进行数据分析。

实验结果与讨论：通过实验测量，我们得到了三相电路的电流和电压值。

根据测量结果，我们可以计算出功率因数和有功功率。

功率因数是衡量电路效率的重要指标之一，它表示电路中有用功率与视在功率之间的比值。

有功功率是电路中实际产生的功率，它与电流和电压的乘积成正比。

在实验中，我们发现功率因数的值与负载的性质有关。

当负载为电感性负载时，电路中的电流滞后于电压，功率因数小于1；而当负载为电容性负载时，电路中的电流超前于电压，功率因数大于1。

这是因为电感性负载和电容性负载对电流的相位产生影响，从而导致功率因数的变化。

此外，我们还发现有功功率的值与电流和电压的大小有关。

当电流或电压较大时，有功功率也相应增加。

这是因为有功功率是电流和电压的乘积，当它们的值增加时，有功功率的值也会随之增加。

结论：通过本实验，我们深入了解了三相电路的功率测量原理和方法。

我们了解到功率因数和有功功率是衡量电路性能的重要指标，它们与电流、电压和负载的特性密切相关。

在实际应用中，准确测量三相电路的功率是确保电力供应稳定和负载管理的关键。

因此，我们需要掌握功率测量的理论知识和实验技巧，以提高电力系统的运行效率和安全性。

三相电路功率的测试实验报告一、引言三相电路是现代电力系统中常见的电路形式之一，其能够提供大功率输出并具有较强的稳定性。

为了确保三相电路的正常运行和安全使用，对其功率进行测试是非常重要的。

本实验旨在通过测试三相电路的功率，对其性能进行评估和分析。

二、实验目的1. 测试三相电路的有功功率、无功功率和视在功率；2. 分析三相电路的功率因数和功率因数角；3. 掌握三相电路功率测试的方法和步骤。

三、实验仪器和设备1. 三相电源；2. 电能表；3. 电流表；4. 电压表；5. 相序仪；6. 接线板及相应的连接线。

四、实验步骤1. 按照实验电路图连接实验电路，确保电路连接正确；2. 打开三相电源，并调整至所需电压和频率；3. 使用相序仪检查三相电源的相序，并记录结果；4. 使用电压表和电流表分别测量三相电路的电压和电流，并记录测量值；5. 计算三相电路的有功功率、无功功率和视在功率，并记录结果；6. 分析三相电路的功率因数和功率因数角，并进行评估。

五、实验结果根据实验测量值计算得到的三相电路功率如下：1. 有功功率：XXX W；2. 无功功率：XXX VAR；3. 视在功率：XXX VA。

根据计算结果，可以得到三相电路的功率因数为XXX，功率因数角为XXX度。

六、实验分析根据实验结果可以得出以下结论：1. 三相电路的有功功率是实际转化为有用功的功率，无功功率是电路中的电能来回转化而未能实际转化为有用功的功率，视在功率是三相电路的总功率；2. 三相电路的功率因数是有功功率与视在功率之比，表示电路的有效功率转化能力；3. 三相电路的功率因数角是有功功率与无功功率之间的相位差，表示电流滞后或超前于电压的程度。

七、实验总结通过本次实验，我深入了解了三相电路功率的测试方法和步骤，并对三相电路的功率因数和功率因数角有了更深入的理解。

实验结果表明，三相电路的功率因数和功率因数角对电路的性能和效率有着重要影响。

在实际应用中，我们需要根据实际需求合理设计和使用三相电路，以提高电路的效率和稳定性。

总结三相电路功率测量的方法三相电路功率测量是指对三相交流电路中的功率进行测量和计算。

通常情况下，三相电路功率测量主要包括直接法、间接法和计算法这三种方法。

1. 直接法直接法是通过将电流、电压进行直接测量，然后利用功率计来计算功率值的方法。

在三相电路中，我们需要测量三相电流和三相电压。

对于电流的测量，可以采用电流互感器或者电流夹钳；对于电压的测量，可以采用电压互感器或者电压表。

测量好电流和电压之后，再通过功率计来计算功率值。

2. 间接法间接法是通过测量三相电路中各个元件(如电阻、电容、电感等)所消耗的电能，然后利用功率公式来计算出功率值。

例如，可以利用电阻箱测得线路中的电阻值，然后用电压和电流测量值来计算功率。

在使用间接法进行功率测量时，需要根据具体的电路元件和测量条件选择适当的仪器和方法。

3. 计算法计算法是通过基于电压和电流的波形进行计算，得到相应的功率值。

通过电压和电流在时间上的波形图，我们可以得到电压和电流对应的瞬时功率值，然后将瞬时功率值进行积分得到平均功率值。

计算法通常可以通过示波器和计算机软件来完成。

三相电路功率测量的方法还需要根据具体的测量要求和条件来选择。

在实际应用中，直接法是最常用的方法，因为它直接测量电流和电压，且准确度高。

而间接法和计算法则适用于特殊情况下，例如对于没有直接测量手段的情况，或者需要对功率进行更详细的分析的情况。

需要注意的是，三相电路功率测量中还需要考虑功率因数的影响。

功率因数是指实际功率与视在功率之比。

在实际测量中，如果电路中存在功率因数不等于1的负载，那么功率测量的结果会有所偏差。

因此，在进行功率测量时，还需要对功率因数进行补偿。

通常可以通过功率因数表或者功率因数校正装置来进行补偿。

综上所述，三相电路功率测量的方法包括直接法、间接法和计算法。

具体选择哪种方法需要根据实际情况进行判断。

在进行功率测量时，还需要考虑功率因数的影响，并进行相应的补偿。
