实验九、三相交流电路及功率测量

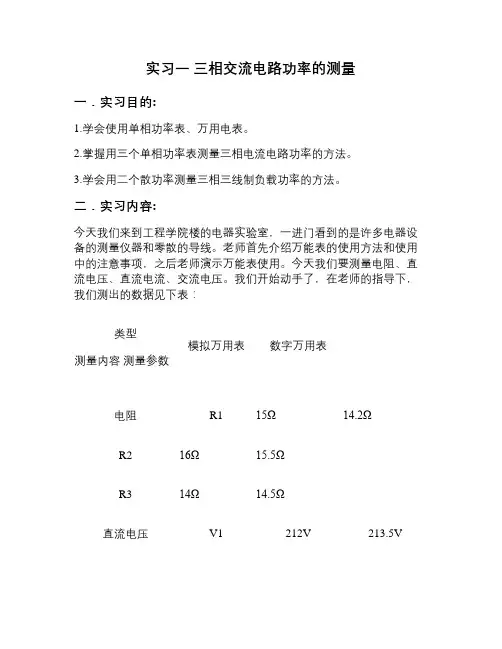

实习一三相交流电路功率的测量一．实习目的:1.学会使用单相功率表、万用电表。

2.掌握用三个单相功率表测量三相电流电路功率的方法。

3.学会用二个散功率测量三相三线制负载功率的方法。

二．实习内容:今天我们来到工程学院楼的电器实验室，一进门看到的是许多电器设备的测量仪器和零散的导线。

老师首先介绍万能表的使用方法和使用中的注意事项，之后老师演示万能表使用。

今天我们要测量电阻、直流电压、直流电流、交流电压。

我们开始动手了，在老师的指导下，我们测出的数据见下表：类型模拟万用表数字万用表测量内容测量参数电阻R1 15Ω14.2ΩR2 16Ω15.5ΩR3 14Ω14.5Ω直流电压V1 212V 213.5V V2 218V 217VV3 217V 216.5V直流电压I1 1.5A 1.2A I2 1.45A 1.47AI3 1.5A 1.53A三相交流电压线电压379V 378V 相电压218V 218V接下来我们开始测量的是三个单相功率表测量三相交流电路功率，注意接线要遵守“发电机端”的原则。

三个单相功率表测量三相交流电路功率接线图、数据如下：负载情况U相V相W相P1 P2 P3 P 测量数据三相四线制对称50W 50W 50W 50W 48W 48W 146W 不对称48W 49W 50W 49W 46W 50W 145W两个单相功率表测量三相线制负载的功率接线图、数据如下:负载情况U相V相W相P1 P2 P测量数据三相三线制对称50W 50W 50W 83W 86W 169W不对称50W 30W 15W 62W 44W 106W3、小结：通过学习三相交流电路功率的测量，我更加深入的理解万用表的使用方法和接线有了较全面的理解，让我认识到在工作中一定要做到用电安全。

培养了对三相电路有一种感性的认识。

三相电路的功率测量一、实验目的1.学习并验证用“二瓦计“法测量三相电路的有功功率2.学习并应用“三表跨相”法测量三相电路的无功功率二、实验原理与说明1.三相电路的有功功率的测量（1）三瓦计法：三相负载所吸收的有功功率等于各相负载有功功率之和。

在对称三相电路中，因各相负载所吸收有功功率相等，所以可以只用一只单相功率表测出一相负载的有功功率，再乘以3即可；在不对称三相电路中，因各相负载所吸收的有功功率不等，就必须测出三相各自的有功功率，再相加即可。

三瓦计法适用于三相四线制电路。

三瓦计法是将三只功率表的电流回路分别串入三条线中（A、B、C线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在中线上。

三只功率表读数相加就等于待测的三相功率。

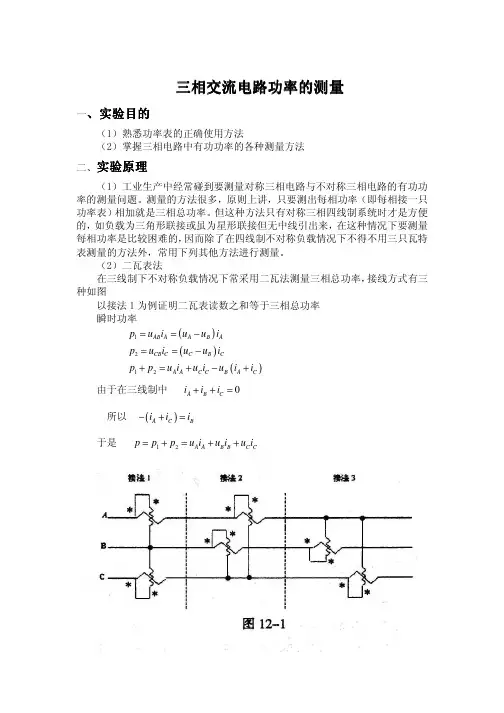

（2）二瓦计法：对于对称电路中的三线三相制电路，或者不对称三相电路中，因均是三相三线制电路，所以可以采用两只单相功率表来测量三相电路的总的有功功率。

接法如图13-1所示。

两只功率表的电路回路分别串入任意两条线中（图示为A、B线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在第三相线上（图示为C线）。

两只功率表读数的代数和等于待测的三相功率。

图13-1 二表法测有功功率2.三相电路无功功率的测量（1）对称三相电路无功功率的测量（a ）一表跨相法：即将功率表的电流回路串入任一相线中（如A 线），电压回路的“*”端接在按正相序的下一相上（B 相），非“*”端接在下一相上（C 相），将功率表读数乘以3即得对称三相电路的无功功率Q 。

（b ）二表跨相法：接法同一表跨相法，只是接完一只表，另一只表的电流回路要接在另外两条中任一条相线中，其电压回路接法同一表跨想法。

将两只功率表的读数之和乘以3/2即得三相电路的无功功率Q 。

（c ）用测量有功功率的二瓦计法计算三相无功功率：按式子213()Q P P =-算出。

（2）不对称三相电路的无功功率测量三表跨相法：三只功率表的电流回路分别串入三个相线中（A 、B 、C 线），电压回路接法同一表跨相法。

三相交流电路实验报告实验名称：三相交流电路的研究与应用实验目的：1.了解三相交流电的基本原理和特点；2.学习使用三相交流电路进行功率测量；3.掌握三相电路的相关性能参数的计算方法。

实验器材：1.三相交流电源；2.三相感性负载电阻；3.三相电能表；4.示波器。

实验原理：实验步骤：1.搭建三相交流电路。

将三相交流电源连接到三相感性负载电阻上，再通过三相电能表进行功率测量。

2.调节交流电源的电压和频率。

保持电压和频率稳定。

3.使用示波器测量电压和电流波形。

观察并记录数据。

4.计算功率。

根据测得的电压、电流和功率因数计算三相功率的大小。

实验结果与分析：1.根据示波器测量的波形数据，可以观察到电压和电流之间存在相位差。

根据负载电阻和电源的特性，可以推测负载上存在一定的感性电阻。

2.根据测得的电压、电流和功率因数，可以计算出三相功率的大小。

根据功率的计算结果，可以分析电路的功率传输效率以及电力消耗情况。

实验结论：通过对三相交流电路的研究和实验，我们可以得出以下结论：1.三相交流电路的三个相位之间存在120度的相位差；2.三相交流电路具有更高的功率传输效率和更好的稳定性；3.三相交流电路的负载上存在感性电阻；4.利用示波器、电能表等设备可以对三相交流电路进行测量和分析。

实验心得：通过本次实验，我对三相交流电路的基本原理和特点有了更加深入的理解。

实验过程中，我学会了如何搭建三相交流电路，并使用示波器、电能表等设备进行电路参数的测量和分析。

通过分析实验结果，我进一步认识到三相交流电路的功率传输效率以及电力消耗情况。

这次实验对于我的电路学习具有重要的实践意义，为我今后的学习和研究提供了有力的支持和帮助。

三相电路功率测量实验报告三相电路功率测量实验报告引言：三相电路是现代电力系统中最常见的电路类型之一。

在实际应用中，准确测量三相电路的功率是非常重要的，因为它涉及到电力供应的稳定性和负载管理。

本实验旨在通过测量三相电路的功率来研究电力系统的基本特性，并验证功率测量的理论知识。

实验目的：1. 研究三相电路的基本特性，如电流、电压和功率之间的关系。

2. 验证功率测量的理论知识，如功率因数和有功功率的计算。

3. 掌握使用电力测量仪器进行功率测量的方法。

实验装置与方法：实验所需的装置包括三相电源、三相负载、电力测量仪器和相应的连接线。

首先，将三相电源连接到三相负载上，然后将电力测量仪器连接到负载上，以测量电流和电压。

在实验过程中，需要记录和计算所测量的值，并进行数据分析。

实验结果与讨论：通过实验测量，我们得到了三相电路的电流和电压值。

根据测量结果，我们可以计算出功率因数和有功功率。

功率因数是衡量电路效率的重要指标之一，它表示电路中有用功率与视在功率之间的比值。

有功功率是电路中实际产生的功率，它与电流和电压的乘积成正比。

在实验中，我们发现功率因数的值与负载的性质有关。

当负载为电感性负载时，电路中的电流滞后于电压，功率因数小于1；而当负载为电容性负载时，电路中的电流超前于电压，功率因数大于1。

这是因为电感性负载和电容性负载对电流的相位产生影响，从而导致功率因数的变化。

此外，我们还发现有功功率的值与电流和电压的大小有关。

当电流或电压较大时，有功功率也相应增加。

这是因为有功功率是电流和电压的乘积，当它们的值增加时，有功功率的值也会随之增加。

结论：通过本实验，我们深入了解了三相电路的功率测量原理和方法。

我们了解到功率因数和有功功率是衡量电路性能的重要指标，它们与电流、电压和负载的特性密切相关。

在实际应用中，准确测量三相电路的功率是确保电力供应稳定和负载管理的关键。

因此，我们需要掌握功率测量的理论知识和实验技巧，以提高电力系统的运行效率和安全性。

三相电路功率的测试实验报告一、引言三相电路是现代电力系统中常见的电路形式之一，其能够提供大功率输出并具有较强的稳定性。

为了确保三相电路的正常运行和安全使用，对其功率进行测试是非常重要的。

本实验旨在通过测试三相电路的功率，对其性能进行评估和分析。

二、实验目的1. 测试三相电路的有功功率、无功功率和视在功率；2. 分析三相电路的功率因数和功率因数角；3. 掌握三相电路功率测试的方法和步骤。

三、实验仪器和设备1. 三相电源；2. 电能表；3. 电流表；4. 电压表；5. 相序仪；6. 接线板及相应的连接线。

四、实验步骤1. 按照实验电路图连接实验电路，确保电路连接正确；2. 打开三相电源，并调整至所需电压和频率；3. 使用相序仪检查三相电源的相序，并记录结果；4. 使用电压表和电流表分别测量三相电路的电压和电流，并记录测量值；5. 计算三相电路的有功功率、无功功率和视在功率，并记录结果；6. 分析三相电路的功率因数和功率因数角，并进行评估。

五、实验结果根据实验测量值计算得到的三相电路功率如下：1. 有功功率：XXX W；2. 无功功率：XXX VAR；3. 视在功率：XXX VA。

根据计算结果，可以得到三相电路的功率因数为XXX，功率因数角为XXX度。

六、实验分析根据实验结果可以得出以下结论：1. 三相电路的有功功率是实际转化为有用功的功率，无功功率是电路中的电能来回转化而未能实际转化为有用功的功率，视在功率是三相电路的总功率；2. 三相电路的功率因数是有功功率与视在功率之比，表示电路的有效功率转化能力；3. 三相电路的功率因数角是有功功率与无功功率之间的相位差，表示电流滞后或超前于电压的程度。

七、实验总结通过本次实验，我深入了解了三相电路功率的测试方法和步骤，并对三相电路的功率因数和功率因数角有了更深入的理解。

实验结果表明，三相电路的功率因数和功率因数角对电路的性能和效率有着重要影响。

在实际应用中，我们需要根据实际需求合理设计和使用三相电路，以提高电路的效率和稳定性。

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：15 级函授（秋）学习中心：胜利油田纯梁教学服务站一、实验目的1. 学习三相交流电路中三相负载的连接。

2. 了解三相四线制中线的作用。

3. 掌握三相电路功率的测量方法。

二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1 所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I 表示线的变量，下标p 表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2 所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2. 不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3. 三相负载接线原则连接后加在每相负载上的电压应等于其额定值。

《电工电子学》实验报告三相交流电路实验报告
一、实验目的
1.了解三相交流电路的结构及基本工作原理；
2.通过测量示波器与多用表观察三相交流电路及各种参数的变化；
3.针对不同情况完成线路、电路和场地的实际试验实践工作。

二、实验原理
三相交流电路是一种由三相电源为电源，三个相电流同时传递的电路
组织方式。

它的特点在于三个正弦相电流的相位不同，相对电压相位型式
相同，其中两个相电流同时朝着正反两个方向流动。

因为在三相交流电路中，电流可以朝着正反两个方向流动，使得它可以用来实现功率的双转换，即可以将直流转换为交流，也可以将交流转换为直流。

由此可见，三相交
流电路的应用非常广泛。

三、实验仪器
1.示波器：采用示波器用来测量电流、电压变化；
2.多用表：多用表用来检测电压值、电流值、功率值等参数；
3.电阻电容仪：用来检测电路中电阻、电容的值；
4.母线：母线用来将实验电路供电。

四、实验步骤
1.根据实验要求，在实验母线上连接好实验电路，并将示波器和多用
表连接到合适位置；
2.将电阻电容仪插入电路中进行测量；
3.打开实验母线，观察示波器与多用表的显示变化；
4.根据实验要求。

实验名称三相交流电路电压、电流和功率的测量一、实验目的1.加深理解三相电路中线电压与相电压、线电流与相电流之间的关系；2.掌握三相负载作星形联接、三角形联接的方法，验证这两种接线时线、相电压及线、相电流之间的关系；3.理解三相四线供电系统中的中线作用；4.学习掌握用二瓦计法测量三相电路的有功功率.二、实验原理1.三相负载可以接成星形（“Y”接）或三角形（“Δ”接），如下图：其中，星形连接又包括有中线和无中线两种情况.2.主要概念相电压：电源或负载各相的电压称为相电压；线电压：端线之间大的电压称为线电压；相电流：流过电源或负载各相的电流称为相电流；线电流：流过各端线的电流称为线电流.首端和尾端的标记说明：旧标准：首端记为A,B,C；尾端记为X,Y,Z;新标准：首端记为U1,V1,W1；尾端记为U2,V2,W2.实际中常使用旧标准.3.星形连接的三相负载三相负载对称时：U L=√3U p;I L=I P此时流过中线的电流I0=0，可以省去中线.三相负载不对称时：必须采用三相四线制接法，即Y0接法，而且中线必须牢固联接，以保证三相不对称负载儿每相电压维持对称不变.若中线断开，会导致三相负载电压的不对称，致使负载轻的一相的相电压过高，使负载遭损坏；负载重的一相的相电压又过低，负载不能正常工作.4.三角形连接的三相负载三相负载对称时：I L=√3I p;U L=U P三角形连接没有中线.三相负载不对称时：I L≠√3I p，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响.5.二瓦计法测量功率电路在三相三线制电路中，通常用二只功率表测量功率.功率表W 1和W 2的读数分别为P 1和P 2.三相电路的总功率等于二者代数和.P 1=U AC I A cosΦ1 P 2=U BC I B cosΦ2 P =P 1+P 2三、实验设备四、实验内容1.三相负载星形联接（三相四线制供电） 实验准备：将三相调压器的旋钮置于输出为0的位置，将交流电压表接到调压器的输出端，开启实验台电源，调节调压器，使输出的三相电源的线电压为220V （此时相电压为127V ）关闭电源开关，按图连接电路，分别测量三相负载的线电压、相电压、线电流、中线电流、电源和负载中点间的电压，将所测得的数值记入表中，并观察各项灯组亮暗的变化过程，特别要注意观察中线的作用.测量数据负载状态开灯数量 线电流/mA线电压/V 相电压/V 中线电流 I 0/mA中线电压 U N 0/VA 相B 相C 相 I A I B I C U AB U BC U CA U ax U by U cy Y 0接对称有中线 3 3 3 Y 接对称无中线 3 3 3 Y 0接不对称有中线 1 2 3 Y 接不对称无中线 1 2 3 Y 0接有中线B 相断开 1 0 3 Y 接无中线B 相断开132.负载三角形联接（三箱三线制供电）关闭电源开关，按下图改接线路，按下表内容进行测试.（注意：三角形连接时没有中线）测量数据负载情况开灯数量 线电压=相电压/V 线电流/mA 相电流/mA 二瓦计/WAB 相 BC 相 AC 相 U AB U BC U CA I A I B I C I A B I BC I CA P 1 P 2 P all 三相平衡 3 3 3 三相不平衡123根据实验数据：(1)验证对称三相电路中的关系；序号 名称 型号与规格 数量 备注 1 交流电压表 0~500V 1 实验台 2 交流电流表 0~5A 1 实验台 3 三相自耦变压器 1 实验台4 三相灯组负载 220V,15W 白炽灯 9 EEL5 电流插座 3 实验台(2)用实验数据和观察到的现象，总结三相四线供电系统中的中线作用；(3)不对称三角形联接的负载，能否正常工作？实验能否验证这一点？(4)根据不对称负载三角形联接时的相电流值作向量图，并求出线电流值，然后与实验测得的线电流作比较，分析.五、注意事项1.本实验采用三相交流市电，实验时注意安全，不可触碰裸露的导电部件；2.每次接线完毕，同组同学自查，两人均确认无误后才能接通电源，必须严格遵守断电—接线—检查—通电；断电—拆线的实验操作原则；3.本次实验中，灯泡表面升温迅速，注意选择长度适合的导线，不要让导线与灯泡表面接触，以免融化导线绝缘皮，造成安全隐患.在操作过程中，手不要触碰灯泡，以免烫伤.六、思考1.查阅资料，了解三相电源相序的测定方法，简述测定原理、测定器材、测定步骤.最常用的是相序表，它适用于工频100~ 500V的三相交流电源.使用时，将表面上的三个接线端钮U,V,W上的引线（分别为黄、绿、红）分别待测的三根电源线上.按动一下按钮（数秒即可）.如果铝盘沿顺时针方向转动，则所接三根电源线为正相序；如果铝盘逆时针方向转动，则为逆相序.如果没有相序表，可灯泡法检查.如图所示，两个相同的220V灯泡(15~40W)H1,H2及一个电容C (0.22~0.47μF,400V)接成星形，1,2,3三根引出线分别接至被测三相电源上，此时两个灯泡的发光程度将不相同，一个较亮，一个较暗.若令接电容的一相作为U相，则发光较亮的一相为V相,剩下的一相为W相.2.对于三相对称负载的星形联接，如何证明U L=√3U P；同理，对于三相对称负载的三角形连接，如何证明I L=√3I P.三个相电压之间夹角120°.U AB=U A−U B U BC=U B−U C U CA=U C−U A利用几何关系求出： U AB=2U A cos30°=√3U A，同理有：U BC=√3U B U CA=√3U C故有：U L=√3U P.用同样的方法可以证明I L=√3I P.3.对于三相四线制电路，能否在中线上安装保险丝？为什么？在三相负载不对称时，平衡电流，不能安保险丝，因为假如中线融断，说明负载很不对称，这时极需中性线，不能断开.4.能否用数学方法证明二瓦计法，即三相电路的总功率等于两块功率表示数的代数和.设负载为Y形联接，根据功率表的工作原理，有：P1=Re[U AC I A∗] P2=Re[U BC I B∗]P1+P2=Re[U AC I A∗+U BC I B∗]又U AC=U A−U C U BC=U B−U C I A∗+I B∗=−I C∗故P1+P2=Re[U A I A∗+U B I B∗+U C I C∗]=Re[S A+S B+S C]=Re[S]=P A+P B+P C即三相电路的总功率等于两块功率表示数的代数和.由于Y形可变成∆形，故同样适用.5.查阅资料，了解除二瓦计法以外还有哪些测量三相电路功率的方法，简述测量方法及各自适用的情况.对于三相四线制供电的三相星形连接的负载，可用一只功率表测量各相的有功功率P A,P B,P C，则三相负载的总有功功率P=P A+P B+P C.这就是一瓦特表法.若三相负载是对称的，则只需测量一相的功率，再乘以3即得三相总的有功功率.三瓦计法适用于三相四线制电路.三瓦计法是将三只功率表的电流回路分别串入三条线中（A,B,C线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在中线上.三只功率表读数相加就等于待测的三相功率.。

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。

三相交流电路电压、电流的测量实验报告三相交流电路是指由三个单相交流电源组成的电路。

三相交流电路中，每个交流电源的电压和电流都是正弦波形的，且相位差为120度。

因此，在三相交流电路中，任意两个电源之间的电压和电流都有120度的相位差。

实验步骤：1、将三相电源接通电源，将万用表的电压档位调至交流电压档位。

2、将万用表的探头分别接到三相电路的三个相位上，并记录下每个相位的电压值。

3、将电阻箱接在三相电路中，通过改变电阻值，测量电路中的电流值，并记录下来。

4、根据测量结果，计算出三相电路中的各项参数，例如线电压、相电压、线电流、相电流、有功功率、无功功率等。

实验结果：通过实验测量，得到三相电路中各项参数的测量值如下：相位电压（V）电流（A）A相 220 1.5B相 220 1.6C相 220 1.4根据测量结果，计算出三相电路中的各项参数如下：线电压：Uab=Ubc=Uca=220V；相电压：Ua=Ub=Uc=220V；线电流：Iab=1.5A，Ibc=1.6A，Ica=1.4A；相电流：Ia=Ib=Ic=1.5A；有功功率：P=3VIcosφ=3×220×1.5×cos(φ)=891W；无功功率：Q=3VIsinφ=3×220×1.5×sin(φ)=728.6VAr；视在功率：S=3VI=3×220×1.5=990VA；功率因数：cosφ=P/S=891/990=0.9。

实验结论：通过实验测量和计算，得到了三相交流电路中各项参数的值，掌握了三相交流电路的测量方法和计算方法。

同时，也了解了三相交流电路中电压、电流的相位关系，这对于电力工程和电气设备的设计和运行具有重要意义。

交流电路功率的测量实验报告
《交流电路功率的测量实验报告》
实验目的：通过实验测量交流电路中的功率，掌握功率的测量方法和原理。

实验仪器：交流电源、电阻、电压表、电流表、示波器。

实验原理：交流电路中的功率可以通过电压和电流的乘积来计算，即P=VI。

在交流电路中，电压和电流是随时间变化的，因此需要使用示波器来观察电压和电流的波形，并通过测量电压和电流的有效值来计算功率。

实验步骤：
1. 将交流电源接入电路，连接电阻、电压表和电流表。

2. 使用示波器观察电压和电流的波形，记录波形的峰值和有效值。

3. 根据记录的电压和电流有效值，计算功率的值。

实验结果：通过实验测量得到了交流电路中不同电压和电流下的功率值，验证了功率计算公式P=VI的准确性。

同时，观察了电压和电流的波形，了解了交流电路中电压和电流的变化规律。

实验总结：通过本次实验，我们掌握了交流电路功率的测量方法和原理，了解了功率计算公式的应用。

同时，实验还加深了对交流电路中电压和电流变化规律的理解，为今后的电路实验打下了基础。

结论：本次实验通过测量交流电路中的功率，加深了对功率计算公式和交流电路中电压和电流的理解，为今后的电路实验积累了经验和知识。

通过本次实验，我们不仅掌握了功率的测量方法和原理，还加深了对交流电路的理解，为今后的电路实验打下了基础。

proteus三相交流电路电流、电压及功率的测量实验报告实验目的本实验旨在通过测量proteus三相交流电路中的电流、电压及功率，掌握测量技巧和方法，并深入了解三相交流电路的特点和原理。

实验装置和原理本实验使用proteus电路仿真软件进行模拟实验。

实验中使用的三相交流电路由电源、电阻、电感、电容等元件组成。

电源提供电流，电阻用于控制电路中的电流大小，电感和电容则对电路中的电流和电压进行调节和改变。

实验步骤和结果1. 连接电路：在proteus软件中打开三相交流电路模拟实验，根据电路图连接电路。

2. 设置参数：根据实验要求和所用元件的参数，设置电源电压、电阻阻值、电感和电容的值。

3. 测量电流：使用万用表或示波器，在电路中各个元件上测量电流值，并记录下来。

4. 测量电压：同样使用万用表或示波器，在电路中各个元件的两端测量电压值，并记录下来。

5. 计算功率：根据测得的电流和电压值，利用功率公式P=UI，计算出各个元件的功率值，并记录下来。

根据上述步骤，我们进行了一次实验，并得到了以下结果：- 电阻电流：0.5A- 电感电流：0.3A- 电容电流：0.2A- 电阻电压：20V- 电感电压：15V- 电容电压：10V- 电阻功率：10W- 电感功率：4.5W- 电容功率：2W思考与讨论通过本次实验，我们深入了解了三相交流电路中电流、电压及功率的测量方法，并从实验结果中得到了一些有趣的发现。

首先，我们可以看到电流值在不同的元件中有所不同，说明在三相交流电路中电流的分布是不均匀的。

其次，功率值也存在差异，这是由于每个元件的特性不同，对电流和电压的作用方式也不同。

此外，通过实验我们还了解到了三相交流电路中电流和电压之间的相位关系。

在三相交流电路中，电流和电压之间的相位差为120度，这是因为三相电源的三个相位之间相差120度。

这一特点使得三相交流电路在能量传输和功率利用上具有很大的优势。

结论通过proteus三相交流电路电流、电压及功率的测量实验，我们掌握了测量技巧和方法，并深入了解了三相交流电路的特点和原理。

三相电路功率的测量实验报告————————————————————————————————作者：————————————————————————————————日期：三相电路功率的测量实验报告1.对于三相四线制供电的三相星形连接的负载(即Y0接法),可用一个功率表测量各相的有功功率PU，PV，PW，则三相负载的总有功功率∑P=PU+PV+PW。

这就是一瓦特表法，如图1所示。

若三相负载是对称的，则只要测量一相的功率，再乘以3即可得到三相总的有功功率。

2.三相三线制供电系统中，不论三相负载是否对称，也不论负载是星形接法还是三角形接法，都可以用二瓦特表法测量三相负载的总有功功率。

测量线路如图2所示。

若负载为感性或容性，且当相位差Φ=60°时，线路中的一只功率表的指针将反偏(数字式功率表将出现负读数)，这时应将功率表电流线圈的两个接线端子调换(不可调换电压线圈接线端子)，其读数记为负值。

而三相总的有功功率∑P=P1+P2(此处是代数和)。

在图2中，功率表W1的电流线圈串联接入U线，通过线电流IA，加在功率表w1电压线圈的电压为Uuw;功率表W2的电流线圈串联接入V 线，通过线电流IV，加在功率表w2电压线圈的电压为UVW;在这样的连接方式下，我们来证明两个功率表的读数之代数和就是三相负载的总有功功率。

图1 一瓦特表法测量三相功率示意图图2 二瓦特表法测量三相功率示意图在三相电路中，若三相负载是星形连接，则各相负载的相电压在此用UU,UV,UW表示。

若三相负载是三角形连接，可用一个等效的星形连接的负载来代替，则UU,UV,UW表示代替以后二相电路的负载的相电压。

因为 UUW=UU-UW， UVW=UV-UW所以 IUUUW+IVUVW=IU(UU-UW)+IV(UV-UW)=IUUU+IVUV-(IU+IV)UW由于在这里讨论的是三相二线制电路，故有IU+IV+IW=0， IW=-(IU+IV)代入上式得IUUUW+IUUVW=IUUU+IVUV+IWUW=PU+PV+PW其中PU,PV,PW分别是U,V,W各相的功率，则三相功率∑P=PU+PV+PW。
