普通的车床设计说明书.

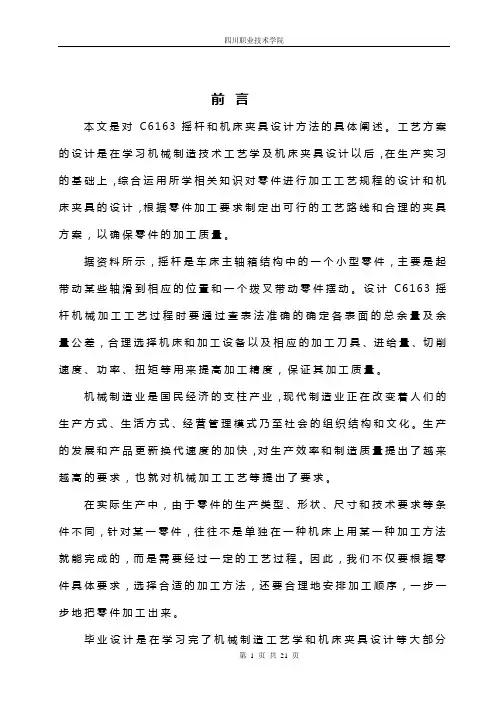

前言本文是对C6163摇杆和机床夹具设计方法的具体阐述。

工艺方案的设计是在学习机械制造技术工艺学及机床夹具设计以后，在生产实习的基础上，综合运用所学相关知识对零件进行加工工艺规程的设计和机床夹具的设计，根据零件加工要求制定出可行的工艺路线和合理的夹具方案，以确保零件的加工质量。

据资料所示，摇杆是车床主轴箱结构中的一个小型零件，主要是起带动某些轴滑到相应的位置和一个拨叉带动零件摆动。

设计C6163摇杆机械加工工艺过程时要通过查表法准确的确定各表面的总余量及余量公差，合理选择机床和加工设备以及相应的加工刀具、进给量、切削速度、功率、扭矩等用来提高加工精度，保证其加工质量。

机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。

生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。

在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。

因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。

毕业设计是在学习完了机械制造工艺学和机床夹具设计等大部分专业课，并进行了生产实习的基础上进行的一个教学环节。

这次设计使我们能综合运用机械制造工艺学中的基本理论知识，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度的零件（C6163摇杆）的工艺规程的能力和运用夹具设计的基本原理和方法，立定夹具设计方案，完成夹具设计的能力，也是熟悉和运用有关手册、图表等技术资料及技术文件等基本能的一次实践机会，为今后所从事的工作打下良好的基础。

由于能力有限，经验不足，设计中还有许多不足之处，希望各位老师多多指教。

目录1.零件的分析 (3)1.1零件的作用 (3)1.2零件的工艺分析 (3)2.工艺规程的设计 (3)2.1毛坯的制造形式 (3)2.2基面选择 (4)3制定工艺路线 (4)4.选择加工设备，刀具，夹具，量具 (5)5.机械加工余量工序尺寸及毛坯尺寸的确定 (5)6.确定切削用量及基本加工工时 (6)6.1工序I车端面。

目录1、前言 (2)1.1金属切削机床在国民经济中的地位 ........................................1.2机床课程设计的目的 ....................................................1.3设计内容和要求 ........................................................ 2 2 22、参数的拟定 (3)2.1车床的规格系列和用处 ..................................................2.2确定极限转速 . .........................................................2.3主电机选择 . .......................................................... 3 3 33.传动设计 (3)3.1主传动方案拟定 . ......................................................3.2传动结构式、结构网的选择 . ............................................3.2.1 确定传动组及各传动组中传动副的数目 . ...............................3.2.2 传动式的拟定 . .....................................................3.2.3 结构式的拟定 . .....................................................3.3转速图的拟定 .......................................................... 3 4 4 4 4 54.传动件的估算 (6)4.1 V带传动的计算 ........................................................4.2传动轴的估算 . ........................................................4.2.1确定各轴转速 . ......................................................4.2.2 传动轴直径的估算 . .................................................4.3齿轮齿数的确定和模数的计算 . .........................................4.3.1 齿轮齿数的确定 . ..................................................4.3.2 齿轮模数的计算 . ..................................................4.3.4齿宽确定 . .........................................................4.4带轮结构设计 . .......................................................6 8 8 9 10101113145.动力设计 (14)5.1主轴刚度验算 .........................................................5.1.1 选定前端悬伸量 C ................................................. 5.1.2 主轴支承跨距 L 的确定 . ............................................5.1.3计算 C点挠度 . .....................................141414 错误！未定义书签。

一、设计目的:通过本课程设计的训练,使学生在学完机床数控技术及相应的机床电器及PLC等课程之后,能够运用所学的知识独立完成数控车,数控铣和加工中心的进给系统的自动控制系统设计,从而使学生进一步加深和巩固对所学的知识的理解和掌握,并提高学生的实际操作能力。

⑴运用所学的理论知识,进行数控系统设计的初步训练,培养学生的综合设计能力；⑵掌握三相反应式步进电机进给驱动的原理和控制方法；⑶掌握PLC控制系统设计的基本技能,具备查阅和运用标准、手册、图册等有关技术资料的能力；⑷基本掌握编写技术的能力。

二、设计内容和要求：参考课程设计指导书[1]，对于普通车床数控化改造设计，纵向进给驱动由三相感应式步进电机实现，完成其选型计算，用4位拨动开关设定转动速度，并设计其启动停止、正反转、加减速和步数控制系统，数控系统的脉冲当量为0.01mm/脉冲。

三、设计工作任务及工作量的要求：⑴设计任务①.步进电机选型计算；②.PLC控制程序设计⑵设计工作量要求：①.电路接线图和电器件清单；②.控制程序T形图及其对应的程序清单；③.编写课程设计说明书一份。

（A4不少于10页）⑶三个同学分为一组，同学们之间可以互相讨论研究工作内容和设计方法，但每位同学的设计任务必须各有侧重独立完成，不能有雷同现象。

四、设计参数：设计参数包括车床的部分技术参数和车床拟实施数控化改造所需要的参数。

以CA6140型车床的改造,设计参数如下：最大加工直径：在床面上,400mm；在床鞍上, 210mm。

最大加工长度：1000mm。

行程：纵向,1000mm。

快速进给：纵向,2400mm／min最大切削进给速度：纵向,500mm／min溜板及刀架质量：纵向,81.63kg主电动机功率：7.5kw定位精度：0.04mm／全行程重复定位精度：0.016mm／全行程程序输入方式：增量值、绝对值通用控制坐标数：2脉冲当量：纵向,0.01mm／脉冲一、 步进电机选型计算：（一）纵向进给传动链的设计计算 1、主切削力及其切削分力计算 ⑴ 计算主切削里z F已知机床主电动机的额定功率m P 为7.5KW,最大工件直径D=400mm,主轴计算转速n=85r ／min 。

CN61360D型普通车床使用说明图 3 机床的传动系统图1、2、6—主运动变速手柄3、4—进给运动变速手柄5—刀架左右移动的换向手柄7 —刀架横向手动手柄8—方刀架锁紧手柄9—小刀架移动手柄10—尾座套筒锁紧手柄11—尾座锁紧手柄12—尾座套筒移动手轮13—主轴正反转及停止手柄14—“开合螺母”开合手柄15—刀架横向自动手柄16—刀架纵向自动手柄17—刀架纵向手动手轮18—光杠、丝杠更换使用的离合器目录摘要 (3)引言 (4)1 概述 (5)1.1 机床的主要用途和适用范围 (5)1.2 机床的主要技术参数 (6)1.3 机床的操纵系统 (7)2 机床的分析 (11)2.1 机床的传动系统 (11)2.2 机床的电气系统 (16)3 机床的维护 (22)3.1 机床的安装 (22)3.2 机床的润滑和冷却系统 (23)3.3 机床的保养及调整 (25)结束语 (29)致谢 (30)参考文献 (31)摘要本课题设计是关于CN61360D型普通车床的使用说明。

此机床主要用于零件的车削加工，另外还能进行钻孔、扩孔、镗孔、绞孔、攻丝等多种加工。

课题设计的主要内容包括：车床的操作系统、传动系统、电气系统的分析，并对电气系统的控制电路在原有的基础是进行了分析和改进，机床的性能更好的完善，工作效率更好的提高。

关键词：普通车床；传动；电气引言普通车床是能对轴、盘、环等多种类型工件进行多种工序加图 1-1 外形图工的卧式车床，常用于加工工件的内外回转表面、端面和各种内外螺纹，采用相应的刀具和附件，还可进行钻孔、扩孔、攻丝和滚花等。

普通车床是车床中应用最广泛的一种，约占车床类总数的 65%，因其主轴以水平方式放置故称为卧式车床。

本说明书介绍介绍的这款普通车床是出自南京二机数控车床有限公司型号为CN636D型，外形图见 1-1 。

本机床床身上最大工件回转直径360mm，实际毛坯回转直径可到405mm。

最大工件长度 750mm，实际顶针距可到810mm。

1、题目要求及参数确定1.1设计要求1）机床的类型、用途及主要参数车床，工作时间：三班制，电动机功率：N=7.5KW ，主轴最高、最低转速如下：max 1250n rpm =，min 100n rpm = 变速级数：z=12。

2）工件材料：45号钢 刀具材料：YT15 3）设计部件名称：主轴箱1.2运动参数确定回转主运动的机床，主运动的参数是主轴转速。

最低转速和最高转速：min 100n rpm =、max 1250n rpm =，机床的分级变速机构共12级由得：ϕ=1.26查《金属切削机床》表7-1得：各轴转速：100、125、160、200、250、315、400、500、630、800、1000、1250。

1.3主电机的选择合理的确定电机功率N ，使机床既能充分发挥其使用性能，满足生产需要，又不致使电机经常轻载而降低功率因素。

一般车床无特殊要求，多采用Y 系列封闭式三相异步电动机，已知电动机的功率是7.5KW, 根据《车床设计手册》附录表选取Y132M-4型Y 系列笼式三相异步电动机，额定功率7.5kw ，满载转速1440r/min ，最大额定转距2.2。

2.运动设计5.121001250min max ===n n R n 1121--==ϕϕz n R2.1 传动组的传动副数的确定传动组和传动副数可能的方案有：12=4*3 12=3*4 12=3*2*2 12=2*3*2 12=2*2*3在上列各方案中，前两个有时可以省掉一根轴。

缺点是有一个传动组内有四个传动副。

如果用一个四联滑移齿轮，则会增加轴向尺寸；如果用两个双联滑移齿轮，则操纵机构必须互锁以防止两个滑移齿轮同时啮合。

所以一般少用。

后三个方案中可根据下述原则比较：从电动机到主轴，一般为降速传动。

接近电动机处的零件，转速较高，从而转矩较小，尺寸也就较小。

如使传动副较多的传动组放在接近电动机处，则可使小尺寸的零件多些，大尺寸的零件就可以少些，就省材料了。

C6132普通车床主传动系统设计说明书（有全套图纸）安徽建筑工业学院毕业设计 (论文)2010 年 6 月日主传动系统设计是机床设计中非常重要的组成部分，本次设计主要由机床的级数入手，于结构式、结构网拟定，再到齿轮和轴的设计，再选择各种主传动配合件，对轴和齿轮及配合件进行校核，将主传动方案“结构化”，设计主轴变速箱装配图及零件图，侧重进行传动轴组件、主轴组件、变速机构、箱体、润滑与密封、传动轴及滑移齿轮零件的设计，完成设计任务。

本次突出了结构设计的要求，在保证机床的基本要求下，根据机床设计的原则，拟定机构式和结构网，对机床的机构进行精简，力求降低生产成本；主轴和齿轮设计在满足强度需要的同时，材料的选择也是采用折中的原则，没有选择过高强度的材料从而造成浪费。

【关键词】车床、主传动系统、。

AbstractMain drive system design is Very important part of the Machine Design,The design of the series to start primarily by machine,In the structure, the structure network developed, to the design of gears and shafts,Choose a variety of main drive with the pieces of the shaft and gear, and checked with the parts ，design and motive of completion sport spread the lord to move the project"the structure turn" , Design a principal axis to become soon a box assemble diagram and spare parts diagram and lay particular emphasis on to carry on spread tomove stalk module, principal axis module and become soon organization, box a body, lubricate and seal completely, spread to move stalk and slippery move wheel gear spare parts of design to complete design tasks.This highlights the structural design requirements,under the basic requirements for ensuring the machine ,According to the principles of machine tool design,Development of institutional and structural net,Streamlining of the machine tool sector,Strive to reduce production costs,No choice of materials resulting in high strength waste.【Keywords】lather, Main drive system,Structure , Electric motor目录绪论首先我要感谢我的毕业设计指导魏常武对我的悉心教导，并且感谢所有给予我帮助的老师们，在设计过程中，我通过查阅大量有关资料，与同学交流经验和自学，并向老师请教等方式，使自己学到了不少知识，也经历了不少艰辛，但收获同样巨大。

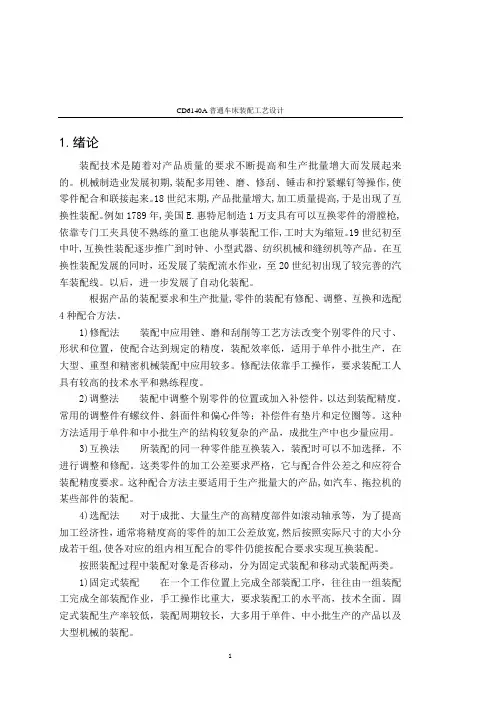

CD6140A普通车床装配工艺设计1.绪论装配技术是随着对产品质量的要求不断提高和生产批量增大而发展起来的。

机械制造业发展初期,装配多用锉、磨、修刮、锤击和拧紧螺钉等操作,使零件配合和联接起来。

18世纪末期,产品批量增大,加工质量提高,于是出现了互换性装配。

例如1789年,美国E.惠特尼制造1万支具有可以互换零件的滑膛枪,依靠专门工夹具使不熟练的童工也能从事装配工作,工时大为缩短。

19世纪初至中叶,互换性装配逐步推广到时钟、小型武器、纺织机械和缝纫机等产品。

在互换性装配发展的同时，还发展了装配流水作业，至20世纪初出现了较完善的汽车装配线。

以后，进一步发展了自动化装配。

根据产品的装配要求和生产批量,零件的装配有修配、调整、互换和选配4种配合方法。

1)修配法装配中应用锉、磨和刮削等工艺方法改变个别零件的尺寸、形状和位置，使配合达到规定的精度，装配效率低，适用于单件小批生产，在大型、重型和精密机械装配中应用较多。

修配法依靠手工操作，要求装配工人具有较高的技术水平和熟练程度。

2)调整法装配中调整个别零件的位置或加入补偿件，以达到装配精度。

常用的调整件有螺纹件、斜面件和偏心件等；补偿件有垫片和定位圈等。

这种方法适用于单件和中小批生产的结构较复杂的产品，成批生产中也少量应用。

3)互换法所装配的同一种零件能互换装入，装配时可以不加选择，不进行调整和修配。

这类零件的加工公差要求严格，它与配合件公差之和应符合装配精度要求。

这种配合方法主要适用于生产批量大的产品,如汽车、拖拉机的某些部件的装配。

4)选配法对于成批、大量生产的高精度部件如滚动轴承等，为了提高加工经济性，通常将精度高的零件的加工公差放宽,然后按照实际尺寸的大小分成若干组,使各对应的组内相互配合的零件仍能按配合要求实现互换装配。

按照装配过程中装配对象是否移动，分为固定式装配和移动式装配两类。

1)固定式装配在一个工作位置上完成全部装配工序，往往由一组装配工完成全部装配作业，手工操作比重大，要求装配工的水平高，技术全面。

技师核心技术专题研修设备大修报告课题名称 C650普通车床大修报告专业班级 07电气工程(四)学生姓名虞耘梓学生姓名时翔宇学生姓名张印学生姓名姚峰指导教师王柏华指导教师吴银富宁波技师学院电气技术系二零壹零年肆月摘要C650型普通车床模拟实训设备是宁波技师学院电气系为了进行教学需求而进行研发设计制造的一型模拟机床排故设备。

该设备具有体积小、仿真度高、容易操作、标准化程度高、安全系数好等一系列特点，这些年来一直作为电气系中级段模拟排故练习设备和中级工考评设备，发挥着不可替代的作用。

我们对这批C650普通机床进行大修，首先是因为本批机床使用时间较久，导致模拟机床损坏较为严重；其次，通过对模拟机床进行大修和制作大修报告，可以锻炼本届技师班的理论能力和实际水平。

通过对C650普通车床大修，模拟机床焕然一新，本届技师班的能力和水平也有了进一步的提高，达到理论和实践相融合的教学目的。

关键词：C650普通车床；模拟；排故；大修目录1 引言 (1)2 C650普通车床介绍 (2)2.1 C650普通车床运行说明 (2)2.1.1 主运动 (2)2.1.2 进给运动 (2)2.1.3 冷却系统 (2)2.2 C650普通车床电气控制线路的特点 (2)3 工作原理分析 (4)3.1 电气控制线路分析 (4)3.1.1 主电路分析 (4)3.1.2 控制电路分析 (5)3.1.3 辅助电路分析 (7)3.2 机械部分工作简介 (7)4 元器件选择 (9)4.1 隔离开关 (9)4.2 空气开关 (9)4.3 熔断器 (9)4.3.1 熔断器 (9)4.3.2 熔体 (9)5 C650模拟机床操作使用说明 (10)5.1 面板操作说明： (10)5.2 使用注意事项： (10)5.3 维护注意事项 (11)6 大修报告 (12)6.1 检修前的设备使用记录 (12)6.1.1 常见故障 (14)6.1.2 维修配件清单 (15)6.1.3 维修后的技术参数 (15)6.2 大修总结 (15)致谢 (16)参考文献 (17)附录一系统实物图 (18)附录二 C650普通车床原理图............................... 错误!未定义书签。

目录1绪论 (2)1．1 数控机床与数控技术 (2)1.1.1数控机床的发展趋势及国内发展现状 (2)1.1.2数控机床的发展趋势 (2)1.2数控改造的必要性 (4)1.2.1机床数控化改造的必要性 (4)1.2.2数控化改造的特点 (5)1.2.3、数控系统的选择 (6)1.2.4数控改造中主要机械部件改装探讨 (6)2 数控车床总体改造方案及机械部分设计 (7)2.1设计要求 (7)2.1.1 设计基本思路 (7)2.1.2总体方案设计 (8)2.1.3初始故障诊断原理 (8)2.2改造方案的确定 (9)2.3改造的实施 (11)2.4验收及后期工作 (12)3车床的PLC数控系统控制原理设计 (13)3.1 车床的操作要求 (13)3.2 PLC数控系统需解决的问题 (13)3.3 数控系统的控制原理 (14)3.4 总程序结构设计 (14)3.5手动程序梯形图设计 (16)4结论 (17)参考文献 (18)致谢 (19)1绪论1．1 数控机床与数控技术1.1.1数控机床的发展趋势及国内发展现状从20世纪中叶数控技术出现以来，数控机床给机械制造业带来了革命性的变化。

数控加工具有如下特点：加工柔性好，加工精度高，生产率高，减轻操作者劳动强度、改善劳动条件，有利于生产管理的现代化以及经济效益的提高。

数控机床是一种高度机电一体化的产品，适用于加工多品种小批量零件、结构较复杂、精度要求较高的零件、需要频繁改型的零件、价格昂贵不允许报废的关键零件、要求精密复制的零件、需要缩短生产周期的急需零件以及要求100%检验的零件。

数控机床的特点及其应用范围使其成为国民经济和国防建设发展的重要装备。

进入21世纪，我国经济与国际全面接轨，进入了一个蓬勃发展的新时期。

机床制造业既面临着机械制造业需求水平提升而引发的制造装备发展的良机，也遭遇到加入世界贸易组织后激烈的国际市场竞争的压力，加速推进数控机床的发展是解决机床制造业持续发展的一个关键。

.WORD 格式整理 ..普通车床主传动系统设计说明书一、设计题目：设计一台普通车床的主传动系统，设计参数：序号加工最大直径主轴转速系列（ r/min ）驱动电动机功率与同步转速1400mm1000,710,500,355,250,180 4.5kw,1500r/min,125,902400mm1000,500,355,250,1804kw,1500r/min,125,90,453320mm2000,1420,1000,710,500,3604kw,1500r/min,250,180,125,90,63,454320mm2000,1000,710,500,360,2503kw,1500r/min,180,125,90,63,45,225320mm2000,1260,1000,800,630,5004kw,1500r/min400,320,250,200,160,1006320mm2000,1250,800,630,500,400,3203kw,1500r/min,250,200,160,100,63(选择第三组参数作为设计数据)二、运动设计（1）传动方案设计（选择集中传动方案）（2）转速调速范围Rn nmax200044.44n min45（3）根据《机械制造装备设计》P78公式（3-2）因为已知lg R nR zZ= lg+1∴ =(Z 1)R n=1144.4=1.411n∴根据《机械制造装备设计》P77表 3-5标准公比。

这里我们取标准公比系列=1.41 ，因为=1.41=1.06 6 ，根据《机械制造装备设计》P77表 3-6 标准数列。

首先找到最小极限转速 25 ，再每跳过 5 个数（ 1.26 ～ 1.06 6）取一个转速，即可得到公比为1.41的数列： 45、63 、90 、125 、180 、250 、355 、500 、710 、1000 、1400 、2000 。

（4）结构式采用：123123261）确定系数 x 0'x 0'ln R nZ1111210ln2）确定结构网和结构式：确定基本组传动副数，一般取P 02，在这里取P 033） 基型传动系统的结构式应为 ：1221 32 264）变型传动系统的结构式 ，应在原结构式的基础上，将元基本组基比指数加上x 0'而成，应为 x 0' 为 0，故不发生改变。

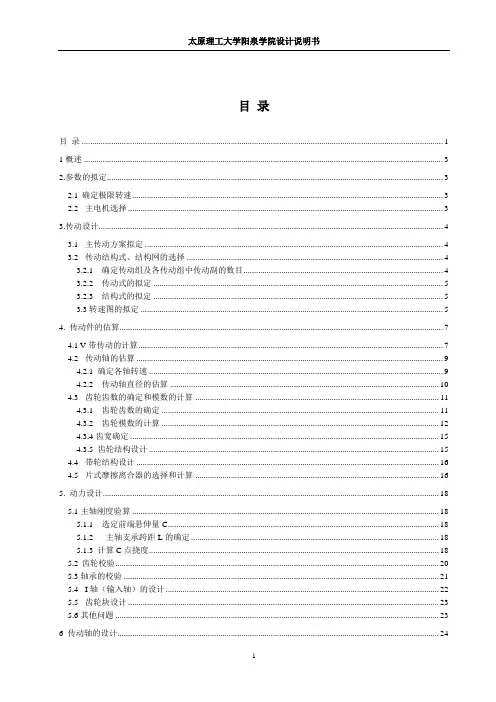

目录目录 (1)1概述 (3)2.参数的拟定 (3)2.1确定极限转速 (3)2.2主电机选择 (3)3.传动设计 (4)3.1主传动方案拟定 (4)3.2传动结构式、结构网的选择 (4)3.2.1 确定传动组及各传动组中传动副的数目 (4)3.2.2 传动式的拟定 (5)3.2.3 结构式的拟定 (5)3.3转速图的拟定 (5)4. 传动件的估算 (7)4.1V带传动的计算 (7)4.2传动轴的估算 (9)4.2.1 确定各轴转速 (9)4.2.2 传动轴直径的估算 (10)4.3齿轮齿数的确定和模数的计算 (11)4.3.1 齿轮齿数的确定 (11)4.3.2 齿轮模数的计算 (12)4.3.4齿宽确定 (15)4.3.5 齿轮结构设计 (15)4.4带轮结构设计 (16)4.5片式摩擦离合器的选择和计算 (16)5. 动力设计 (18)5.1主轴刚度验算 (18)5.1.1 选定前端悬伸量C (18)5.1.2 主轴支承跨距L的确定 (18)5.1.3 计算C点挠度 (18)5.2齿轮校验 (20)5.3轴承的校验 (21)5.4I轴（输入轴）的设计 (22)5.5齿轮块设计 (23)5.6其他问题 (23)6 传动轴的设计 (24)6.1主轴组件设计 (25)6.1.1 各部分尺寸的选择 (25)6.1.2 主轴轴承 (26)6.1.3 主轴与齿轮的连接 (27)6.1.4 润滑与密封 (27)6.2其他问题 (28)7.总结 (27)参考文献 (28)1概述车床的规格系列和用处普通机床的规格和类型有系列型谱作为设计时应该遵照的基础。

因此，对这些基本知识和资料作些简要介绍。

本次设计的是普通型车床C6140主轴变速箱。

主要用于加工回转体。

车床的主参数（规格尺寸）和基本参数（GB1582-79，JB/Z143-79）2.参数的拟定2.1 确定极限转速n R n n =m inm ax， 1-=z n R ϕ 又∵ϕ=1.41∴ 得n R =43.79. 取 n R =45；m in /1.31m in /45/1400/max min r r R n n n ===，去标准转速列m in /30min r n =.2.2 主电机选择合理的确定电机功率N ，使机床既能充分发挥其使用性能，满足生产需要，又不致使电机经常轻载而降低功率因素。

普通车床是车床中应用最广泛的车床一种，约占车床类总数的65%，因其主轴以水平放置故称车床。

CA6140型普通车床的主要组成部件有：主油箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠和床身。

主油箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。

主轴箱中等主轴是车床的关键零件。

主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。

进给箱：又称走刀箱，进给箱中装有进给运动的变速机构，可得到所需的进给量或螺距，通过光杠或丝杠将运动传至刀架以进行切削。

丝杠或光杠：用以连接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。

丝杠是专门用来车削各种螺纹而设置的，在进行工件的其他表面车削时，只用光杠，不用丝杠。

溜板箱，是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线运动的机构，通过光光杠传动实现刀架的纵向进给运动，横向进给运动和快速移动，通过丝杠带动刀架做纵向直线运动，以便车削螺纹。

一．运动设计1.1．确定最低（n min）和最高转速(n max).................................,1 1.2．确定转速范围（Rn）、公比φ及主轴转速. (2)1.3．主运动链转速图的拟定 (2)1.4．绘制传动系统图 (9)二．动力设计2.1．主电机选择 (10)2.2．确定各轴转速 (11)2.3．带传动设计 (12)2.4．各传动组齿轮模数的确定 (16)2.5．各传动组上各齿轮参数确定 (21)2.6．齿宽确定 (23)2.7．传动轴间的中心距确定 (25)2.8．各轴直径的估算 (25)2.9．轴承的选择 (27)2.10．传动组的验算 (27)2.10.1．齿轮的校验2.10.2．主轴的校验2.10.3．轴承的校验三．结构设计3.1．主轴组件 (41)3.2．箱体 (42)3.3．操纵机构 (42)四．润滑装置 (43)五．总结 (44)六．参考文献 (45)。

一、设计目的通过机床主运动机械变速传动系统得结构设计，在拟定传动和变速的结构方案过程中，得到设计构思、方案分析、结构工艺性、机械制图、零件计算、编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并具有初步的结构分析、结构设计和计算能力。

二、设计步骤1.运动设计1.1已知条件[1]确定转速范围：主轴最小转速m in /5.31min r n =。

[2]确定公比：41.1=ϕ[3]转速级数：12=z1.2结构分析式⑴ 22312⨯⨯= ⑵ 32212⨯⨯= [3] 23212⨯⨯=从电动机到主轴主要为降速传动，若使传动副较多的传动组放在较接近电动机处可使小尺寸零件多些，大尺寸零件少些，节省材料，也就是满足传动副前多后少的原则，因此取32212⨯⨯=方案。

在降速传动中，防止齿轮直径过大而使径向尺寸常限制最小传动比41min ≥i ；在升速时为防止产生过大的噪音和震动常限制最大转速比2max ≤i 。

在主传动链任一传动组的最大变速范围()10~8min max max ≤=i i R 。

在设计时必须保证中间传动轴的变速范围最小，根据中间传动轴变速范围小的原则选择结构网。

从而确定结构网如下：检查传动组的变速范围时，只检查最后一个扩大组：()1222-⨯⨯=P X R ϕ 其中41.1=ϕ，62=X ，22=P所以 10~846.81641.12≤=⨯⨯=R ，合适。

1.3 绘制转速图⑴选择电动机一般车床若无特殊要求，多采用Y 系列封闭式三相异步电动机，根据原则条件选择Y-132M-4型Y 系列笼式三相异步电动机。

⑵分配总降速传动比总降速传动比 02.01440/5.31/min ===d n n i又电动机转速min /1440r n d =不符合转速数列标准，因而增加一定比传动副。

[3]确定传动轴轴数传动轴轴数 = 变速组数 + 定比传动副数 + 1 = 3 + 1 + 1 = 5。

要完整的说明书和图纸请联系QQ778672454四、基本参数确定1、基本参数主参数D ——床身上最大加工直径（mm ）刀架上最大工件回转直径 831.0326.1D d ⨯=(D ≤800mm 时) 或Dd 21=通过主轴孔最大奉料直径D d 101=床身宽度 82.041.2D B = 通用机床主轴短部结构形状2、尺寸参数机床主轴端部结构形状：主轴中心孔前段锥度，摩氏3-6度。

为装配方便，车床主轴直径通常是从前向后逐段递减。

一般车、铣床主轴后轴颈的直径d d )9.07.0(2-=，1d 为前轴颈尺寸。

主轴前轴颈尺寸应按所传递的功率确定，初选时可参照下表初定。

高主轴组件的刚度与抗振性有明显效果。

主轴悬伸量的选择，可参照下表确定。

主轴悬申量与前轴颈直径之比主轴最佳跨距可据下列经验公式初定 a L )53(0-=式中 L 0——最佳跨距 a ——悬伸量（悬伸量大的机床 ))21(0a L -=图表 2若实际跨距L 实与最佳跨距L 0不能相等时，可取合理跨距0)5.175.0(L L -=合。

若L 实〉L 0时，应适当加强主轴刚度；反之，L 实<L 0时，应适当加强轴承刚度。

其他传动轴的径向尺寸，可按该轴所传递的扭矩初定，轴向尺寸必须保证各轴间齿轮不相干涉。

滑移齿轮在一对齿轮彻底脱开后，下一对才能进行啮合，并且留有1-2mm 间隙的实际需要的基础上，据结构要求确定。

3、运动参数可通过类比、试验和计算等方法综合确定，课程设计中可参照下列经验公式及数据初定。

maxminmin 1000d v n π=， n =minmax1000d v π式中，v min 、v max 、d max 、d min 为经济加工切削速度和经济合理的工件或刀具直径。

n min 、n max ——机床的最低、最高转速其中常用经济加工切削速度。

硬质合金刀具精车中碳钢min /220200m v -=;或min /150m v =。

CA6150普通车床说明书目录1 引言 (3)2普通车床介绍 (4)2.1 C650普通车床运行说明 (4)2.1.1 主运动 (4)2.1.2 进给运动 (4)2.1.3 冷却系统 (4)2.2普通车床电气控制线路的特点 (4)3 工作原理分析 (5)3.1 电气控制线路分析 (5)3.1.1 主电路分析 (5)3.1.2 控制电路分析 (6)3.1.3 辅助电路分析 (8)3.2 机械部分工作简介 (8)4 元器件选择 (9)4.1 隔离开关 (10)4.2 空气开关 (10)4.3 熔断器 (10)4.3.1 熔断器 (10)4.3.2 熔体 (10)5模拟机床操作使用说明 (10)5.1 面板操作说明： (11)5.2 使用注意事项： (11)5.3 维护注意事项 (12)6 大修报告 (12)6.1 检修前的设备使用记录 (12)6.1.1 常见故障 (14)6.1.2 维修配件清单................................. 错误!未定义书签。

6.1.3 维修后的技术参数................................ 错误!未定义书签。

6.2 大修总结.......................................... 错误!未定义书签。

致谢..................................................... 错误!未定义书签。

参考文献.................................................. 错误!未定义书签。

附录一系统实物图. (16)附录二普通车床原理图...................................... 错误!未定义书签。

附录三装接位置图. (19)附录四大修工艺卡片 (20)附录五机床元件清单 (21)1 引言在金属切削机床中，车床所占的比例最大，应用也最广泛，在实际生产中有着不可替代的作用。

普通车床主传动系统设计说明书概述机床课程设计在金属切削机床课程之后的实践性教学部分，其目的在于通过设计机床传动系统的结构设计，使学生在拟定传动和变速的结构方案过程中，训练设计构思、方案分析、结构工艺性、机械制图、零件计算、编写技术论文和查阅文献资料等方面综合能力。

一、设计题目二、运动设计2.1传动方案设计（1）集中传动方式主传动系的全部传动和变速机构集中装在同一个主轴箱内，称为集中传动方式。

通用机床中多数机床的主变速传动系都采用这种方式。

适用于普通精度的大中型机床。

特点是结构紧凑，便于实现集中操纵，安装调整方便。

缺点是运转的传动件在运转过程中所产生的振动、热量，会使主轴产生变形，使主轴回转中心线偏离正确位置而直接影响加工精度。

（2）分离传动方式主传动系中的大部分的传动和变速机构装在远离主轴的单独变速箱中，然后通过带传动将运动传到主轴箱的传动方式，称为分离传动方式。

特点是变速箱各传动件所产生的振动和热量不能直接传给或少传给主轴，从而减少主轴的振动和热变形，有利于提高机床的工作精度。

运动由皮带经齿轮离合器直接传动，主轴传动链短，使主轴在高速运转时比较平稳，空载损失小；当主轴需作低速运转时，运动则由皮带轮经背轮机构的两对降速齿轮传动后，转速显著降低，达到扩大变速范围的目的。

本课程设计的机床为普通精度的大中型机床，即采用集中传动方式。

2.2转速调整范围变速组中最大与最小传动比的比值，称为该变速组的变速范围即：2000max 20100min n Rn n ===2.3选用混合公比根据《机械制造装备设计》78P 公式（3-2）因为已知1Z n R ϕ-=，推到公式如下：lg1lg nR Z ϕ=+ (Z 1.31ϕ=== 根据《机械制造装备设计》77P 表3-5 标准公比ϕ。

这里我们取标准公比系列 1.26ϕ=，因为41.26 1.06ϕ==，根据《机械制造装备设计》77P 表3-6标准数列。

首先找到最小极限转速25，再每跳过5个数（1.26～1.066）取一个转速，即可得到公比为1.26的数列：100、160、200、250、320、400、500、630、800、1000、1260、2000。
