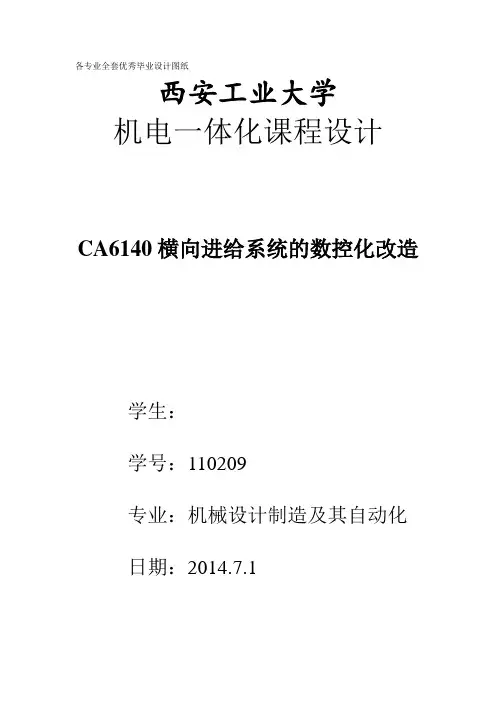

各专业全套优秀毕业设计图纸西安工业大学机电一体化课程设计CA6140横向进给系统的数控化改造学生：学号：110209专业：机械设计制造及其自动化日期：2014.7.1摘要目前大多数企业还有数量众多，而且还有较长使用寿命的普通机床，由于普通机床加工精度相对较低，不能批量生产，生产的自动化程度不高，生产自适性差，但考虑投资成本，产业的连续性和转型周期，又不能马上淘汰。

而把普通机床改装成数控机床不失为一条投资少，提升产品加工精度及质量，提高生产效率的捷径，使企业提升竞争力，在我国成为机械制造强国的进程中占有一席之地。

数控机床的优点：具有高度柔性，加工精度高，产品质量稳定、可靠，生产效率高，可加工形状复杂的零件，改善劳动条件，有利于生产管理和机械加工自动化的发展。

在数控机床上加工零件，主要取决于加工程序，它与普通机床不同，不必制造、更换许多工具、夹具，不需要经常调整机床。

因此，数控机床适用于零件频繁更换的场合。

也就是适合单件、小批生产及新产品的开发，缩短了生产准备周期，节省了大量工艺设备的费用。

目前机床数控化改造的市场在我国有很大发展空间，用普通机床加工出来的产品普遍存在质量差、品种少、档次低、成本高、供货期长，从而在国际、国内市场上缺乏竞争力，直接影响一个企业的产品、市场、效益，影响企业的生存和发展，所以必须大力提高机床的数控化率。

本文以车床的数控改造为例，介绍了机床数控改造的方法，包括其结构的改造设计，性能以及最后改造方案的确定。

关键字：机床，数控化，改造一、总体改造方案的确定1.CA6140普通车床简介车床基本组成如下图所示：2.改造内容及要求本课程设计要求在熟悉CA6140进给机构的基础上，对其进行数控化改造，使机床适应小批量、多品种、复杂零件的加工，由此不但可以提高加工精度和生产率，而且成本低、周期短。

具体要求如下：（1）在综合考虑资金投入、车窗性能的基础上，将普通车床的横向进给轴进行数控化改造，确定系统改造方案；（2）按照系统改造方案，应用提供的设计参数，选择、校核驱动电机、滚珠丝杠和传动齿轮，并对其他相关机械结构进行设计，设计完成时要求绘制出横向轴的装配图，并撰写设计说明书。

第一章: 微机数控系统总体设计方案的拟定第一节总体方案设计的内容数控系统总体方案的拟定应包括以下内容:系统运动方式的确定、伺服系统的选择、执行机构的结构及传动方式的确定、计算机系统的选择等内容。

一、系统运动方式的确定数控系统按运动方式可分为点位控制系统、连续控制系统和点位/直线控制系统。

如果工件相对于刀具移动过程中不进行切削，可选用点位控制方式。

例如，数控钻床，在工作台移动过程中钻头并不进行钻孔加工，因此数控系统可采用点位控制方式。

对于点位控制系统的要求是快速定位，保证定位精度。

连续控制系统要求工作台和刀具沿各坐标轴的运动有确定的函数关系，能够控制刀具沿任意直线或曲线运动，控制每一个轴的位置和速度，使得各个轴同步协调到达目标点。

连续控制系统不仅控制目标点，而且控制刀具到达这些目标点的整个路径，使刀具始终接触工件并制造出希望的形状，所以具有连续控制系统的数控机床可以加工各种外形轮廓复杂的零件，故而连续控制系统又称为轮廓控制系统或仿型系统。

在点位控制系统中不具有连续控制系统中所具有的轨迹计算装置，而连续控制系统中却具有点位系统的功能。

例如，数控铣床、数控车床等。

点位-直线系统，不但要求工作台运动的终点坐标，还要求工作台沿坐标轴运动过程中切削工作，进行简单的车削和铣削作业。

其控制方法与点位系统十分相似，故有时也将这两种系统统称为点位控制系统。

例如，数控镗铣床等。

二、伺服系统的选择伺服系统可以分为开环控制系统、半闭环控制系统和闭环控制系统。

开环控制系统中，没有反馈电路，不带检测装置，指令信号是单方向传送的。

指令发出后，不再反馈回来，故称为开环控制。

开环控制系统主要由步进电机驱动。

开环伺服系统结构简单，成本低廉，容易掌握，调试和维修都比较简单。

目前国内大力发展的经济型数控机床普遍采用开环伺服系统。

闭环控制系统具有装在机床移动部件上的检测反馈元件，用来检测实际位移量，能补偿系统的误差，因而伺服控制精度高。

闭环系统多采用直流伺服电机或交流伺服电机驱动。

天津大学毕业设计（论文）任务书题目：CA6140普通车床横向进给机构的数控化改造完成期限：2010年8月23日至2010年12月24日学院_机械工程学院_ 指导教师_ _专业_机械工程及自动化_ 职称_ _学生系主任________接受任务日期_2010.8.23_ 批准日期 2010.8.23一、原始依据（资料）㈠CA6140卧式车床的技术数据：工件最大直径在床身上400mm 在刀架上210mm最大加工长度750、1000、1500、2000mm加工螺纹围公制螺纹 mm1~12 (20种) 英制螺纹 t/m2~24 (20种) 模数螺纹 mm0.25~3 (11种) 径节螺纹 t/m7~96 (24种)主轴最大通过直径48mm孔锥度莫氏6#正转转速级数24正转转速围10~1400r/min 反转转速级数12反转转速围14~1580r/min进给量纵向级数64纵向围0.028~6.33mm/r 横向级数64横向围0.014~3.16mm/r滑板行程横向320mm纵向650、900、1400、1900mm 刀架最大行程140mm最大回转角±90°刀杠支承面至中心的距离26mm刀杠截面B×H25×25mm尾座顶尖套莫氏锥度5#横向最大移动量±10mm外形尺寸长×宽×高2418×1000×1267mm工作精度圆度0.01mm圆柱度200:0.02平面度0.02/φ300mm 表面粗糙度Ra 1.6~3.2μm电动机功率主电动机7.5kw总功率7.84kw ㈡横向进给机构改造的设计依据：最大加工直径在床面上400mm在床鞍上210mm快进速度横向 2.4m/min最大切削进给速度横向0.8m/min定位精度±0.015mm起动加速时间30ms脉冲当量0.01mm/脉冲溜板及刀架重力横向600N代码制ISO脉冲分配方式逐点比较法输入方式绝对、增量控制坐标数2自动升降速性能有㈢主要参考资料：[1] 新义主编，经济型数控机床系统设计，:机械工业，1993[2] 高钟毓主编，机电一体化系统设计，：机械工业，2000，P17~25、P92~93[3] 虞洪述主編，机械制图，：交通大学，1997，P208~323[4] 松林、奇鹏主编，机电一体化机械系统设计，：机械工业，1996[5] 楼建勇主编，数控机床与编程，：大学，1998[6] 戴曙主编，金属切削机床，：机械工业，1999年[7] 可桢、程光蕴主编，机械设计基础，：高等教育，1989[8] 吴宗泽、罗圣国主编，机械设计课程设计手册，:高等教育，1998[9] 洪主编，实用机床设计手册，：科学技术，1999，P791~864[10] 斌主编，数控加工技术，：高等教育，2001，P1[11] 吴主编，金属切削机床，：机械工业，1995年，P23~25、P242[12] 秀珍、曲玉峰主编，机械设计基础，：机械工业，1999，P118[13] 金伴、马伟编，实用数控机床技术手册，：化学工业，2007，P129~152[14] 林其骏主编，数控技术与应用，：机械工业，1995，P1~3、P56~69、P146~160[15] 巧媛主编，单片机原理及应用，：电子工业，1997，P130～150[16] 陆剑中、家宁主编，金属切削原理与刀具（第2版），：机械工业，1997，P52[17] 郝忠军、雷晓玲主编，综合作业指导书，：机械部工程师进修大学电气学院，1995，P53~85[18] 胡旭兰，CA6140车床进给系统的数控改造，：机床与液压，2004，No.3，P167[19] 国浩、左玉营，CA6140普通车床的数控化改造，：机械，2005，No.3，P22[20] 中敏，旧机床数控化改造进给系统的设计及计算，：中国设备工程，2008，No9，P57~61[21] 朱晓春主编，先进制造技术，：机械工业，2004，P7[22] 毛必显，普通机床的数控改造（续），：设备管理与维修，1997，No5，P21[23] 中敏，机床数控改造探讨，：中国设备工程，2005，No10，P13~14[24] 王亚鹏，CA6140型普通车床的数控化改造，：科技创新导报，2009，No30，P60[25] 志彪，普通机床的数控改造初探，省：考试周刊，2010，No19，P156二、设计容和要求：㈠设计要求1、CA6140数控车床横向进给机构的装配图（A0图纸一）2、横向进给机构的部分零件图（A4图纸一）3、数控车床进给系统的控制电路图（A1图纸一）4、设计说明书（1.9万余字）一份5、答辩ppt文件一个6、光盘一㈡设计容主要容是CA6140型普通车床横向进给机构的数控化改造，包括绪论的编写，进行了国外有关资料的搜集，确定了系统的脉冲当量，进行了滚珠丝杠螺母副的选型与参数计算，齿轮传动比计算，进给传动系统的刚度校核，驱动电机的选型计算，滚珠丝杠轴承的选型与校核，等效转动惯量计算，电机力矩计算，计算了步进电机的空载起动频率和切削时的工作频率，步进电动机的选择，标准件的选择和控制电路的设计等。

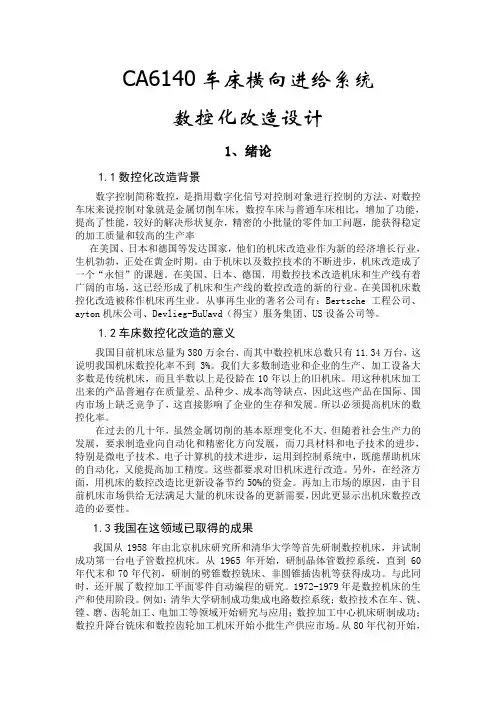

CA6140车床横向进给系统数控化改造设计1、绪论1.1数控化改造背景数字控制简称数控，是指用数字化信号对控制对象进行控制的方法，对数控车床来说控制对象就是金属切削车床，数控车床与普通车床相比，增加了功能，提高了性能，较好的解决形状复杂，精密的小批量的零件加工问题，能获得稳定的加工质量和较高的生产率在美国、日本和德国等发达国家，他们的机床改造业作为新的经济增长行业，生机勃勃，正处在黄金时期。

由于机床以及数控技术的不断进步，机床改造成了一个“永恒”的课题。

在美国、日本、德国，用数控技术改造机床和生产线有着广阔的市场，这已经形成了机床和生产线的数控改造的新的行业。

在美国机床数控化改造被称作机床再生业。

从事再生业的著名公司有：Bertsche工程公司、ayton机床公司、Devlieg-BuUavd（得宝）服务集团、US设备公司等。

1.2车床数控化改造的意义我国目前机床总量为380万余台，而其中数控机床总数只有11.34万台，这说明我国机床数控化率不到3%。

我们大多数制造业和企业的生产、加工设备大多数是传统机床，而且半数以上是役龄在10年以上的旧机床。

用这种机床加工出来的产品普遍存在质量差、品种少、成本高等缺点，因此这些产品在国际、国内市场上缺乏竞争了，这直接影响了企业的生存和发展。

所以必须提高机床的数控化率。

在过去的几十年，虽然金属切削的基本原理变化不大，但随着社会生产力的发展，要求制造业向自动化和精密化方向发展，而刀具材料和电子技术的进步，特别是微电子技术、电子计算机的技术进步，运用到控制系统中，既能帮助机床的自动化，又能提高加工精度。

这些都要求对旧机床进行改造。

另外，在经济方面，用机床的数控改造比更新设备节约50%的资金。

再加上市场的原因，由于目前机床市场供给无法满足大量的机床设备的更新需要，因此更显示出机床数控改造的必要性。

1.3我国在这领域已取得的成果我国从1958年由北京机床研究所和清华大学等首先研制数控机床，并试制成功第一台电子管数控机床。

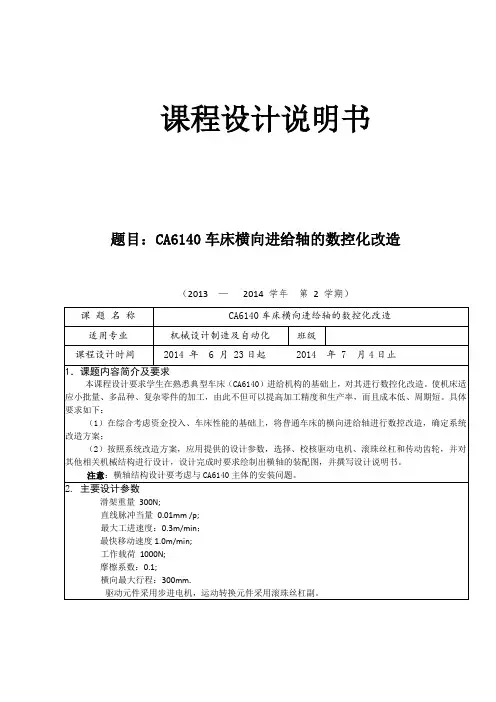

课程设计说明书题目：CA6140车床横向进给轴的数控化改造（2013 —2014 学年第 2 学期）摘要 (1)第一章课题研究背景及其意义 (1)第二章、总体方案设计 (4)2.1 功能分析法 (4)2.1.1总功能的抽象化 (4)2.1.2 功能元 (5)2.1.3形态学矩阵 (6)2.1.4方案选择与评价 (6)2.2改造方案 (11)第三章机械传动部件的计算与选型 (12)3.1切削力的计算 (12)3.2直线贴塑滑动导轨选型 (13)3.3滚珠丝杆副的计算与选型 (14)3.3.1最大工作载荷Fm的计算 (14)3.3.2 最大动工作载荷F Q的计算 (14)3.3.3 初选型号 (15)3.3.5 刚度验算 (16)3.3.6 稳定性校核 (19)3.3.7滚珠丝杠支撑及预紧方式选用 (20)3.3.8轴承选用 (22)3.3.9 轴承寿命计算 (22)3.4步进电动机减速箱选用 (23)3.5步进电动机的计算与选用 (27)3.5.1计算加在步进电机转轴上的总转动惯量 (27)3.5.2计算加在步进电动机转轴上的等效负载转矩 (29)3.5.3 步进电动机最大静转矩的选定 (32)3.6联轴器 (37)结束语 (38)致谢 (39)摘要应用成熟的数控技术理论和成功经验，以低廉的成本对普通旧机床进行数控化改造，可恢复甚至提高原机床的精度，适应工业高速跨越式发展的要求，为此机床数控化改造在国际国内作为新的经济增长方式行业获得了很大的发展。

本文以CA6140机床为研究对象，对该机床进行了数控化改造，主要研究内容如下：对数控伺服系统的工作原理进行分析研究，简单了解了数控化改造过程中数控系统的选型，分析研究了CA6140机床的数控化改造方案，根据进给系统的要求，对切削力和滚珠丝杠进行了计算，并选配了合适的齿轮减速器和步进电机。

对改造以后的机床精度进行了恢复，并给出伺服系统典型部件改造方案。

此次研究，为企业技术人员实现传统CA6140型车床数控化改造提供了行之有效的科学方法，对于企业其他传统设备的技术改在也有借鉴和参考价值。

目录第一章设计任务--------------------------------------------------- 1 第二章总体体方案的确定------------------------------------------- 1 第三章主传动系统的改造方案--------------------------------------- 2 3.1主传动系统的改造方案------------------------------------------ 2 3.2换装自动回转刀架---------------------------------------------- 2 3.3螺纹编码器的安装方案------------------------------------------ 3第四章进给传动部件的计算和选型----------------------------------- 4 4.1脉冲当量的确定------------------------------------------------ 4 4.2切削力的计算-------------------------------------------------- 4 4.3滚珠丝杆螺母副的计算和选型（纵向）---------------------------- 4 4.4同步带减速箱的设计（纵向）------------------------------------ 6 4.5步进电动机的计算和选型（纵向）-------------------------------- 6 4.6同步带传递功率的校核----------------------------------------- 12 第五章控制系统硬件电路设计------------------------------------- 14 第六章步进电动机驱动电源的选用--------------------------------- 16 第七章控制系统的部分软件设计--------------------------------- 16 总结------------------------------------------------------------- 22 参考文献----------------------------------------------------------22第一章设计任务题目：C6140普通车床数控化改造设计任务：将一台C6140卧式车床改造成经济型数控车床，主要技术指标如下：1.床身最大加工直径400mm；2.最大加工长度1000mm；3.X（横向）方向定位精度±0.01mm，Z（纵向）方向±0.02mm；4.X方向最快移动速度vxmax =3m/min，Z方向为vzmax=6m/min；5.X方向最快工进速度vxmaxf =0.3m/min，Z方向为vzmaxf=0.6m/min；6.可以采用LED液晶数码管显示；7.冷却泵自动启动/停止；8.制动控制主轴正反转、停止；9.纵横向安装限位开关；10.选择51系列的单片机作为控制系统的CPU，扩展程序存储器、数据存储器、键盘与显示电路、I/O接口电路、D/A装换电路等。

序言在学完大学的全部基础课、技术基础课以及大部分专业课的基础上，我们进行了机械制造技术基础课程设计。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性总复习，汇总了所学的专业知识。

在理论与实践上有机结合，使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次课程设计中我主要是设计CA6140拨叉的机械加工工艺规程以及铣削加工时的夹具。

在此次课程设计期间查阅了大量的书籍，并且得到了有关老师的悉心指点。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。

一、零件的分析（一）零件的作用题目所给的零件时CA6140车床的拨叉（见附图1——零件图），它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

（二）零件的工艺分析CA6140拨叉共有两组加工表面。

现分析如下：1.拨叉大端平面的加工2.以花键孔的中心线为基准的加工面这一组面包括Ø25+0.0250 mm的六齿方花键孔、Ø22+0.210 mm花键底孔两端的150倒角、距花键孔轴线22mm的平面和拨叉下端的18+0.110 mm的槽。

二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200。

因为零件为大批量生产，而且零件的轮廓尺寸不大，故可采用铸造成型。

这从提高生产率、保证加工精度上考虑，也是应该的。

（二）基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理，可以使加工质量得到保证，生产率得到提高。

否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。

1.粗基准的选择。

对于零件而言，尽可能选择不加工表面为粗基准而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。

所以选择右端R20的端面为粗基准。

2.精基准的选择。

精基准的选择有利于保证加工精度，并使工件装夹方便。

在选择时，主要应该考虑基准重合、基准统一等问题。

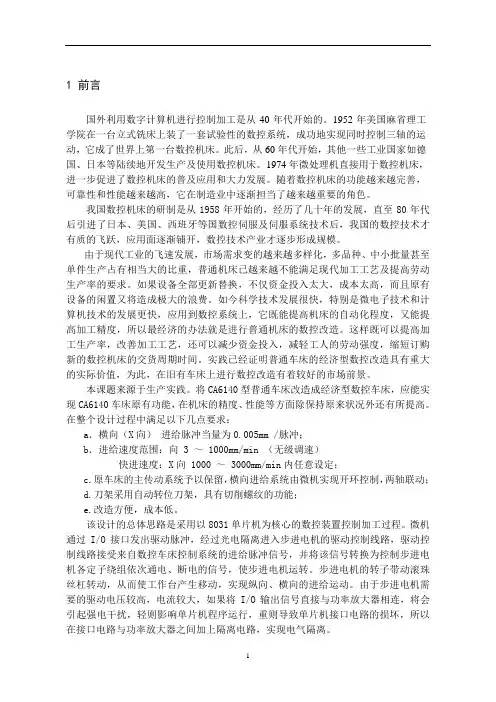

1 前言国外利用数字计算机进行控制加工是从40年代开始的。
