opengl实验报告OpenGL实验报告引言：OpenGL（Open Graphics Library）是一种跨平台的图形编程接口，被广泛应用于计算机图形学、游戏开发和科学可视化等领域。
本实验报告将介绍我对OpenGL的实验研究和学习成果。
一、实验目的本次实验的主要目的是掌握OpenGL的基本概念和使用方法，了解图形渲染的原理和过程，以及学习如何在OpenGL中创建和操作图形对象。
二、实验环境本次实验使用的是OpenGL的最新版本，并在Windows操作系统下进行开发。
使用的开发工具是Visual Studio和OpenGL的开发库。
三、实验过程1. 熟悉OpenGL的基本概念在开始实验之前，我先学习了OpenGL的基本概念，包括OpenGL的坐标系统、图形渲染管线、着色器等。
了解这些概念对于后续的实验非常重要。
2. 创建窗口和上下文在OpenGL中，我们需要先创建一个窗口和一个OpenGL上下文，以便进行图形渲染。
通过调用相关的OpenGL函数，我成功创建了一个窗口，并初始化了OpenGL的上下文。
3. 绘制基本图形接下来，我开始尝试绘制一些基本的图形，比如点、线和三角形。
通过设置顶点坐标和颜色，我成功绘制出了这些基本图形，并在窗口中显示出来。
4. 添加纹理为了使图形更加逼真和丰富，我学习了如何在OpenGL中添加纹理。
通过加载图片并设置纹理坐标，我成功将纹理贴在了绘制的图形上，使其具有了更加真实的效果。
5. 光照和阴影效果为了增加图形的立体感和真实感，我学习了如何在OpenGL中添加光照和阴影效果。
通过设置光源的位置和属性，以及材质的属性，我成功实现了光照和阴影的效果，使图形看起来更加逼真。
6. 动画效果为了使图形具有动态效果，我学习了如何在OpenGL中实现简单的动画效果。
通过每帧更新顶点的位置和纹理坐标，我成功实现了图形的旋转和平移动画，使其具有了动态的效果。
四、实验结果和分析通过以上的实验过程，我成功掌握了OpenGL的基本概念和使用方法，并实现了一些基本的图形渲染效果。
计算机图形学课程报告光照学生：蒋志强学号：S062311老师：代术成目录目录 (1)计算机图形学及OPENGL简介 (2)光照简介 (3)光照中的光源 (4)光照中的材质 (5)光照中的纹理 (9)三维太阳系模拟程序（SOLAR SYSTEM）介绍 (11)SOLAR SYSTEM详细说明 (12)参考资料 (22)计算机图形学及OpenGL简介计算机图形学是计算机科学的重要组成部分，在模拟仿真、虚拟现实、飞行员驾驶员训练、医疗、教学、演示等各个方面都得到了广泛得应用。
其中最火热的应用是在3D游戏方面，并极大的推动了相关计算机硬件的高速发展。
我第一次接触3D游戏是在小学6年纪的时候，当时玩的就是每个游戏爱好者都如雷贯耳的DOOM。
从那个时候开始，由于游戏商业利润的吸引，相应的计算机硬件的发展速度惊人的迅速，竞争的激烈也可以用残酷来形容。
以至于3D加速卡曾经的业界老大3dfx都走了被nvida兼并的一天。
DOS版本下的DOOM正是因为硬件的飞速发展才为计算机图形学在各个领域的广泛应用铺平了道路，让相应的API软件开发包有了在现实舞台上一展身手的机会。
微软的3D API开发包从最早MS-DOS下的DirectX 1.0到如今Vista的.NET平台下的DirectX 10，OpenGL在工业界的事实上的标准的确立，移动平台上的JA V A 3D 的发展，这些3D开发API的发展为3D开发程序员提供了强大的工具。
在这些3D API中，OpenGL有着特殊的地位，在工业上被广泛的使用，是事实上的工业标准。
OpenGL是一个到图形应将爱你的软件接口（API），包括250个函数，程序员使用它们来创建和控制3D交互程序。
OpenGL是一个独立于硬件的高效接口，可在很多硬件平台上实现，在UNIX、Linux、Mactosh上都可以使用OpenGL开发。
当然在PC上也提供相应的支持，在PC游戏史上上有着划时代意义的电子游戏QUAKE的3D图像在底层就是使用的OpenGL。

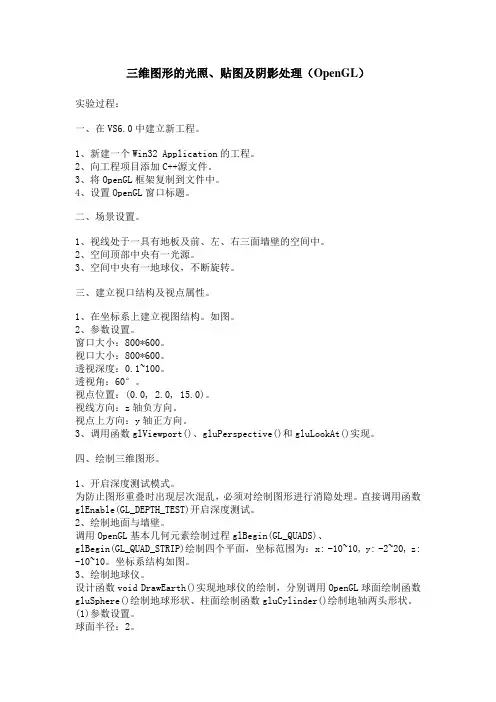

三维图形的光照、贴图及阴影处理（OpenGL）实验过程：一、在VS6.0中建立新工程。
1、新建一个Win32 Application的工程。
2、向工程项目添加C++源文件。
3、将OpenGL框架复制到文件中。
4、设置OpenGL窗口标题。
二、场景设置。
1、视线处于一具有地板及前、左、右三面墙壁的空间中。
2、空间顶部中央有一光源。
3、空间中央有一地球仪，不断旋转。
三、建立视口结构及视点属性。
1、在坐标系上建立视图结构。
如图。
2、参数设置。
窗口大小：800*600。
视口大小：800*600。
透视深度：0.1~100。
透视角：60°。
视点位置：(0.0, 2.0, 15.0)。
视线方向：z轴负方向。
视点上方向：y轴正方向。
3、调用函数glViewport()、gluPerspective()和gluLookAt()实现。
四、绘制三维图形。
1、开启深度测试模式。
为防止图形重叠时出现层次混乱，必须对绘制图形进行消隐处理。
直接调用函数glEnable(GL_DEPTH_TEST)开启深度测试。
2、绘制地面与墙壁。
调用OpenGL基本几何元素绘制过程glBegin(GL_QUADS)、glBegin(GL_QUAD_STRIP)绘制四个平面，坐标范围为：x: -10~10, y: -2~20, z: -10~10。
坐标系结构如图。
3、绘制地球仪。
设计函数void DrawEarth()实现地球仪的绘制，分别调用OpenGL球面绘制函数gluSphere()绘制地球形状、柱面绘制函数gluCylinder()绘制地轴两头形状。
(1)参数设置。
球面半径：2。
球面细度：水平100，垂直100。
柱面半径：0.05。
柱面高度：1。
柱面细度：水平50，垂直1。
(2)结构如图。
4、绘制模拟光源。
(1)绘制“灯罩”。
调用glBegin(GL_TRIANGLE_STRIP)绘制4个三角形，构成棱椎形灯罩的4个侧面。
(2)绘制“灯泡”。
1.实验七OpenGL光照效果（选做）1.实验七：OpenGL光照效果。
2.实验目的：通过上机编程，熟悉并掌握OpenGL中光照效果的制造方法。
3.实验要求：（1）先做实验项目：实验六“OpenGL组合图形”。
（2）每人一组，独立完成。
（3）利用OpenGL提供的颜色、光源、材质设置，对实验六“OpenGL组合图形”中自己设计的物体设置绘制颜色和材质参数，并在场景中添加光源，形成一定的光照明暗效果。
4.实验原理及内容：在现实世界中，光线和物体的材质共同决定了物体在人眼中的效果。
OpenGL 中则涉及到绘制颜色、物体的材质参数、场景中的光源颜色和位置，以此达到一定的真实感光照效果。
（1）颜色：OpenGL通过指定红、绿、蓝（RGB）三个成分的各自亮度来确定颜色，有时还有第四个成分alpha：glColor*(red, green, blue[, alpha]);glColor()函数设置当前的绘图颜色，red、green和blue分别为红、绿、蓝的亮度，alpha为透明度，取值均为0.0~1.0。
在该函数之后绘制的所有物体都将使用该颜色。
（2）光线：OpenGL的光照模型中将光源分成四种：发射光：一个物体本身就是一个发光源，如太阳、电灯等，这种光不受其它任何光源的影响。
环境光：从光源出发后光线被环境多次反射，以致没有明确的方向，或者说来自于所有的方向。
被环境光照射的物体，各个表面都均等受光。
散射光：来自于某个方向，被物体表面均匀地反射，例如荧光照明、窗口射入的阳光等。
镜面光：来自于一个方向，被物体强烈地反射到另一个特定的方向。
高亮度的镜面光往往能在被照射的物体表面产生亮斑，如金属球上的高光区。
对于散射光和镜面光，入射角度、距离和衰减因子还会影响到最终的光照效果。
除了物体本身的发射光以外，通常意义上的光并不会是单纯的环境光、散射光或镜面光，而是由这三种类型的光混合组成的。
在OpenGL中，光也是采用RGBA值来定义的，分别描述光线中红绿蓝各成分的相对亮度。

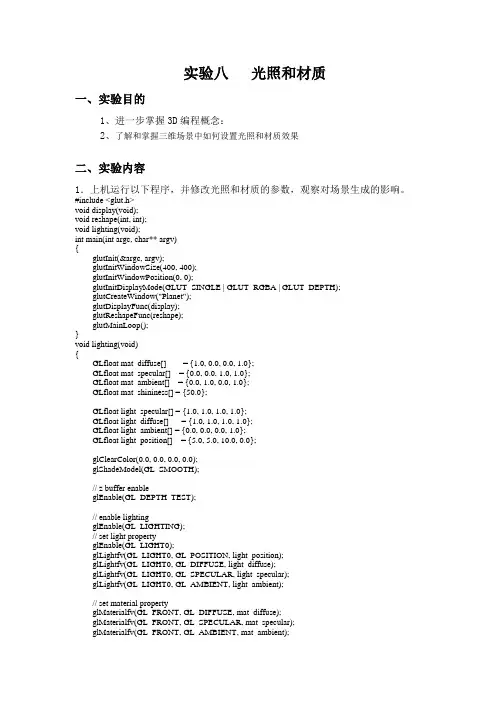

实验八光照和材质一、实验目的1、进一步掌握3D编程概念：2、了解和掌握三维场景中如何设置光照和材质效果二、实验内容1．上机运行以下程序，并修改光照和材质的参数，观察对场景生成的影响。
#include <glut.h>void display(void);void reshape(int, int);void lighting(void);int main(int argc, char** argv){glutInit(&argc, argv);glutInitWindowSize(400, 400);glutInitWindowPosition(0, 0);glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA | GLUT_DEPTH);glutCreateWindow("Planet");glutDisplayFunc(display);glutReshapeFunc(reshape);glutMainLoop();}void lighting(void){GLfloat mat_diffuse[] = {1.0, 0.0, 0.0, 1.0};GLfloat mat_specular[] = {0.0, 0.0, 1.0, 1.0};GLfloat mat_ambient[] = {0.0, 1.0, 0.0, 1.0};GLfloat mat_shininess[] = {50.0};GLfloat light_specular[] = {1.0, 1.0, 1.0, 1.0};GLfloat light_diffuse[] = {1.0, 1.0, 1.0, 1.0};GLfloat light_ambient[] = {0.0, 0.0, 0.0, 1.0};GLfloat light_position[] = {5.0, 5.0, 10.0, 0.0};glClearColor(0.0, 0.0, 0.0, 0.0);glShadeModel(GL_SMOOTH);// z buffer enableglEnable(GL_DEPTH_TEST);// enable lightingglEnable(GL_LIGHTING);// set light propertyglEnable(GL_LIGHT0);glLightfv(GL_LIGHT0, GL_POSITION, light_position);glLightfv(GL_LIGHT0, GL_DIFFUSE, light_diffuse);glLightfv(GL_LIGHT0, GL_SPECULAR, light_specular);glLightfv(GL_LIGHT0, GL_AMBIENT, light_ambient);// set material propertyglMaterialfv(GL_FRONT, GL_DIFFUSE, mat_diffuse);glMaterialfv(GL_FRONT, GL_SPECULAR, mat_specular);glMaterialfv(GL_FRONT, GL_AMBIENT, mat_ambient);glMaterialfv(GL_FRONT, GL_SHININESS, mat_shininess);}void display(void){lighting();glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);glutSolidSphere(0.8, 128, 128);glFlush();}void reshape(int w, int h){glViewport (0, 0, (GLsizei) w, (GLsizei) h);glMatrixMode (GL_PROJECTION);glLoadIdentity();glOrtho (-1.0, 1.0, -1.0, 1.0, -1.0, 1.0);glMatrixMode(GL_MODELVIEW);glLoadIdentity();}2．3D 旋转世界的光照和材质设置（选作）附属程序rotating torus-with light & material.cpp为一视点保持不变的3D 旋转程序，3D场景为一个圆环、一个小球和一个以四边形为基本单位的方块墙包围盒，且小球和圆环在“方块墙”的包围盒中。
OpenGL（七）光照模型及设置OpenGL把现实世界中的光照系统近似归为三部分，分别是光源、材质和光照环境。
光源就是光的来源，是“光”这种物质的提供者；材质是指被光源照射的物体的表⾯的反射、漫反射（OpenGL不考虑折射）特性；材质反映的是光照射到物体上后物体表现出来的对光的吸收、漫反射、反射等性能；光照环境反应环境中所有光源发出的光经过⽆数次反射、漫反射之后整体环境所表现出来的光照效果。
指定合适的光照环境参数可以使得最后形成的画⾯更接近于真实场景。
⼀、光源光照模型OpenGL中的光照模型中的反射光分为三个分量，分别是环境反射光（Ambient Light）、漫反射光（Diffuse Light）和镜⾯反射光（Specular Light）。
环境光Ambient：是由光源发出经环境多次散射⽽⽆法确定其⼊射⽅向的光，即似乎来⾃所有⽅向。
其特征是⼊射⽅向和出射⽅向均为任意⽅向。
漫射光Diffuse：来⾃特定⽅向，它垂直于物体时⽐倾斜时更明亮。
⼀旦它照射到物体上，则在各个⽅向上均匀地发散出去，效果为⽆论视点在哪⾥它都⼀样亮，其特征是⼊射⽅向唯⼀、出射⽅向为任意⽅向。
镜⾯光Specular：来⾃特定⽅向并沿另⼀⽅向反射出去，⼀个平⾏激光束在⾼质量的镜⾯上产⽣100%的镜⾯反射，其特征是⼊射⽅向和出射⽅向均唯⼀。
创建光源OpenGL中⽤函数glLightfv来创建光源，函数原型是：void glLightfv (GLenum light, GLenum pname, const GLfloat *params)第⼀个参数light指定所创建的光源号，如GL_LIGHT0、GL_LIGHT1、...、GL_LIGHT7。
第⼆个参数pname指定光源特性，这个参数的具体信息见下表所⽰。
第三个参数设置相应的光源特性值。
例如下边定义了⼀个位置在(0,0,0)，没有环境光，镜⾯反射光和漫反射光都为⽩光的光源：GLfloat light_position[] = { 0.0, 0.0, 0.0, 0.0 };GLfloat light_ambient [] = { 0.0, 0.0, 0.0, 1.0 };GLfloat light_diffuse [] = { 1.0, 1.0, 1.0, 1.0 };GLfloat light_specular[] = { 1.0, 1.0, 1.0, 1.0 };glLightfv(GL_LIGHT0, GL_POSITION, light_position);glLightfv(GL_LIGHT0, GL_AMBIENT , light_ambient );glLightfv(GL_LIGHT0, GL_DIFFUSE , light_diffuse );glLightfv(GL_LIGHT0, GL_SPECULAR, light_specular);光源的位置坐标采⽤齐次坐标(x, y, z, w)设置。
OpenGL中的光照模型一、OpenGL的光照模型在OpenGL的简单光照模型中反射光可以分成三个分量，环境反射光（Ambient Light）、漫反射光（Diffuse Light）和镜面反射光（Specular Light）：a、环境光Ambient，是由光源发出经环境多次散射而无法确定其入射方向的光，即似乎来自所有方向。
当环境光照到曲面上时，它在各个方向上均等地发散（类似于无影灯光）。
特征：入射方向和出射方向均为任意方向。
b、漫射光Diffuse，来自特定方向，它垂直于物体时比倾斜时更明亮。
一旦它照射到物体上，则在各个方向上均匀地发散出去，效果为无论视点在哪里它都一样亮。
特征：入射方向唯一、出射方向为任意方向。
c、镜面光Specular，来自特定方向并沿另一方向反射出去，一个平行激光束在高质量的镜面上产生100%的镜面反射。
特征：入射方向和出射方向均唯一。
二、创建光源定义光源特性的函数：glLight*(light , pname, param)其中第一个参数light指定所创建的光源号，如GL_LIGHT0、GL_LIGHT1、...、GL_LIGHT7；第二个参数pname指定光源特性，这个参数的辅助信息见表1所示；最GL_LIGHT0，其他几个光源的GL_DIFFUSE和GL_SPECULAR缺省值为(0.0,0.0,0.0,1.0)。
三、启用光源和明暗处理如果光照无效，则只是简单地将当前颜色映射到当前顶点上去，不进行法向、光源、材质等复杂计算。
要启用光照或关闭光照，调用函数：glEnable(GL_LIGHTING) 或glDisable(GL_LIGHTING)。
启用光照后必须调用函数glEnable(GL_LIGHT0) ，使所定义的光源有效。
其它光源类似，只是光源号不同而已。
在OpenGL中，用单一颜色处理的称为平面明暗处理（Flat Shading），用许多不同颜色处理的称为光滑明暗处理（Smooth Shading），也称为Gourand明暗处理（Gourand Shading）。
浅谈OpenGL中的光照技术下面的这边文章，让我对OpenGL中的光照有了新的认识OpenGL场景中模型颜色的产生，大致为如下的流程图所描述：（1）当不开启光照时，使用顶点颜色来产生整个表面的颜色。
用glShadeModel可以设置表面内部像素颜色产生的方式。
GL_FLAT/GL_SMOOTH.（2）一般而言，开启光照后，在场景中至少需要有一个光源（GL_LIGHT0.。
.GL_LIGHT7）通过glEnable（GL_LIGHT0）glDisable（GL_LIGHT0）来开启和关闭指定的光源。
--- 全局环境光---GLfloat gAmbient［］= {0.6，0，6，0，6，1.0};glLightModelfv（GL_LIGHT_MODEL_AMBIENT，gAmbient）;（3）设置光源的光分量-- 环境光/漫色光/镜面光默认情况下，GL_LIGHT0.。
.GL_LIGHT7 的GL_AMBIENT值为（0.0，0.0，0.0，1.0）; GL_LIGHT0的GL_DIFFUSE和GL_SPECULAR值为（1.0，1.0，1.0，1.0），GL_LIGHT1.。
.GL_LIGHT7 的GL_DIFFUSE和GL_SPECULAR值为（0.0，0.0，0.0，0.0）。
GLfloat lightAmbient［］= {1.0，1.0，1.0，1.0};GLfloat lightDiffuse［］= {1.0，1.0，1.0，1.0};GLfloat lightSpecular［］= {0.5，0.5，0.5，1.0};glLightfv（GL_LIGHT0，GL_AMBIENT，lightAmbient）;glLightfv（GL_LIGHT0，GL_DIFFUSE，lightDiffuse）;glLightfv（GL_LIGHT0，GL_SPECULAR，lightSpecular）;（4）设置光源的位置和方向-- 平行光-- 没有位置只有方向GLfloat lightPosiTIon［］= {8.5，5.0，-2.0，0.0}; // w=0.0glLightfv（GL_LIGHT0，GL_POSITION，lightPosiTIon）;-- 点光源-- 有位置没有方向GLfloat lightPosiTIon［］= {8.5，5.0，-2.0，1.0}; // w不为0glLightfv（GL_LIGHT0，GL_POSITION，lightPosition）;-- 聚光灯-- 有位置有方向GLfloat lightPosition［］= {-6.0，1.0，3.0，1.0}; // w不为0glLightfv（GL_LIGHT0，GL_POSITION，lightPosition）;GLfloat lightDirection［］= {1.0，1.0，0.0};glLightfv（GL_LIGHT0，GL_SPOT_DIRECTION，lightDirection）; // 聚光灯主轴方向spot directionglLightf（GL_LIGHT0，GL_SPOT_CUTOFF，45.0）; // cutoff角度spot cutoff** 平行光不会随着距离d增加而衰减，但点光源和聚光灯会发生衰减。
1.实验七OpenGL光照效果（选做）1.实验七：OpenGL光照效果。
2.实验目的：通过上机编程，熟悉并掌握OpenGL中光照效果的制造方法。
3.实验要求：（1）先做实验项目：实验六“OpenGL组合图形”。
（2）每人一组，独立完成。
（3）利用OpenGL提供的颜色、光源、材质设置，对实验六“OpenGL组合图形”中自己设计的物体设置绘制颜色和材质参数，并在场景中添加光源，形成一定的光照明暗效果。
4.实验原理及内容：在现实世界中，光线和物体的材质共同决定了物体在人眼中的效果。
OpenGL 中则涉及到绘制颜色、物体的材质参数、场景中的光源颜色和位置，以此达到一定的真实感光照效果。
（1）颜色：OpenGL通过指定红、绿、蓝（RGB）三个成分的各自亮度来确定颜色，有时还有第四个成分alpha：glColor*(red,green,blue[,alpha]);glColor()函数设置当前的绘图颜色，red、green和blue分别为红、绿、蓝的亮度，alpha为透明度，取值均为0.0~1.0。
在该函数之后绘制的所有物体都将使用该颜色。
（2）光线：OpenGL的光照模型中将光源分成四种：发射光：一个物体本身就是一个发光源，如太阳、电灯等，这种光不受其它任何光源的影响。
环境光：从光源出发后光线被环境多次反射，以致没有明确的方向，或者说来自于所有的方向。
被环境光照射的物体，各个表面都均等受光。
散射光：来自于某个方向，被物体表面均匀地反射，例如荧光照明、窗口射入的阳光等。
镜面光：来自于一个方向，被物体强烈地反射到另一个特定的方向。
高亮度的镜面光往往能在被照射的物体表面产生亮斑，如金属球上的高光区。
对于散射光和镜面光，入射角度、距离和衰减因子还会影响到最终的光照效果。
除了物体本身的发射光以外，通常意义上的光并不会是单纯的环境光、散射光或镜面光，而是由这三种类型的光混合组成的。
在OpenGL中，光也是采用RGBA值来定义的，分别描述光线中红绿蓝各成分的相对亮度。
计算混合光的亮度时，则把相应的颜色亮度叠加即可，例如：环境光为(R1,G1,B1)，散射光为(R2,G2,B2)，镜面光为(R3,G3,B3)，则混合后的光线为(R1+R2+R3,G1+G2+G3,B1+B2+B3)。
（3）材质：材质是物体本身的一种属性，主要用来表征物体对不同颜色、不同类型光线的反射、吸收性能。
在OpenGL中设置材质参数，就是要指定这种材质对环境光、散射光、镜面光的反射能力，有时还需要说明该种材质是否具有发光能力。
在最终绘制每个像素时，OpenGL自行将物体材质的各分量与光线的各分量相乘再叠加，从而得到每个像素的RGB值。
例如：光线为(R,G,B)，材质为(MR,MG, MB)，则最终绘制时颜色为(MR*R,MG*G,MB*B)。
（4）获得光照效果的一般过程为：a)使能光照：glEnable(GL_LIGHTING);b)设置一种光照模式：glLightModel*();如果只需要普通的无方向的环境光：GLfloat light_ambient[]={red,green,blue,alpha};//环境光的分值//全局环境光的默认取值为(0.2,0.2,0.2,1.0)glLightModel*(GL_LIGHT_MODEL_AMBIENT,light_ambient);如果需要在某个具体位置上放置某个光源，例如：GLfloat light_ambient[]={0.3,0.3,0.3,1.0};//环境光glLightfv(GL_LIGHT0,GL_AMBIENT,light_ambient);GLfloat light_diffuse[]={0.7,0.7,0.7,1.0};//散射光glLightfv(GL_LIGHT0,GL_DIFFUSE,light_diffuse);GLfloat light_specular[]={1.0,1.0,1.0,1.0};//镜面光glLightfv(GL_LIGHT0,GL_SPECULAR,light_specular);GLfloat light_position[]={0.0,0.0,0.0,1.0};//光的位置glLightfv(GL_LIGHT0,GL_POSITION,light_position);glEnable(GL_LIGHT0);//使能GL_LIGHT0光源OpenGL至少支持8种独立光源，用来指定这8个光源的常量为GL_LIGHT0~GL_LIGHT7。
利用glLight*()函数还可以指定聚光灯、衰减因子等参数。
c)设置材质属性：方法一：使用glMaterial*()设置材质，例如：GLfloat mat[]={0.75f,0.75f,0.75f,1.0f};//材质中的环境和散射glMaterialfv(GL_FRONT,GL_AMBIENT_AND_DIFFUSE,mat);GLfloat mat_shininess[]={50.0f};//材质的光亮度glMaterialfv(GL_FRONT,GL_SHININESS,mat_shininess);GLfloat mat_emission[]={0.75f,0.75f,0.75f,1.0f};//材质的发光glMaterialfv(GL_FRONT,GL_EMISSION,mat_emission);方法二：使用颜色跟踪法，即直接利用glColor*()设置的颜色来设置材质，这种方法使用起来更加方便。
例如：glEnable(GL_COLOR_MATERIAL);//使能颜色跟踪glColorMaterial(GL_FRONT,GL_AMBIENT_AND_DIFFUSE);glColor3f(0.75,0.75,0.75);d)绘制物体：对于有独立光源的场景，绘制的物体应事先计算好法线矢量。
对于直接使用glu和aux库函数绘制的图元，OpenGL将自动计算其法线；对于使用glBegin()和glEnd()逐点绘制的图元，则需要使用glNormal*()函数来指定法线。
一般来说，光源和材质的环境光和散射光成分相同，对物体的颜色有最重要的决定作用。
镜面光成分和材质属性趋向于浅灰色或白色，镜面光成分主要依赖于入射角度，物体上的亮斑往往是白色的。
5.实验软硬件环境：PC机，Windows2000，VC++6.实验步骤和方法：本实验重点在于熟悉OpenGL光照模型和光源的设置方法，对编程工具、语言、工程类型等没有严格要求。
下面是以Visual C++6.0作为开发环境，创建Win32应用程序工程为例进行的步骤说明，有兴趣的同学也可以使用更高版本的编程工具。
（1）启动Visual C++6.0；（2）新建一个“Win32Application”类型的Project，Project的名字应为“学号_7”，指定保存位置后单击“确定”按钮；（3）在工程向导第一步界面中选择“A simple Win32application.”，单击“Finish”按钮；（4）弹出工程信息对话框，确认信息无误后单击“确定”按钮，VC将自动创建好一个Win32应用程序框架；（5）参考“A01_OpenGL的程序框架”文件夹中的源代码，在自己的工程中添加相应的框架代码（参考程序中将OpenGL框架做成了一个类）；注意：程序中要正确包含OpenGL的头文件和库文件，否则编译出错；添加代码时，注意头文件中要增加函数的声明。
（6）编译连接自己的OpenGL框架程序，运行结果应为一个空窗口；（7）将实验六“OpenGL组合图形”完成的组合物体的相应源代码拷贝到本实验的工程中；（8）添加上设置光源、材质的语句，要求场景中至少有两个光源；注意：先设置光源和材质，再绘制物体；绘制的物体要注意法线的计算问题，否则无法体现光源的光照效果；请参考“A03_OpenGL的组合图形”文件夹中的程序（参考程序中将光源的设置代码放置在bsipic::light0方法中，然后在OpenGL类的SetupPixelFormat方法中调用）。
（9）编译连接自己的程序，多尝试几种光照模型，寻找最佳效果，完成本次实验。
注意：代码调试成功后，可编译成一个release发布版本（选择菜单栏中“Compile”下的“Set Active Configuration…”菜单项，在出现的对话框中选中“release”，重新编译即可）。
7.实验预习要求：阅读OpenGL相关资料，了解颜色、光照、材质等方面的内容。
8.思考题：无9.评分标准：（1）能正确在自己设计的组合物体上打出光照阴影效果（80％）；（2）实验报告编写认真详细，按时上交（20％）。
10.实验报告：要求提交1份实验报告、源程序代码（电子档）。
实验报告：“组别”：填写自己的学号；“测试记录”：填写自己程序的运行结果，绘制场景中光源和物体位置的示意图。
“小结”：填写自己的感想。
源代码：提交源程序时应提交整个工程，包括C/CPP文件、h文件、工程文件、res 文件夹等。
工程所在的文件夹中会包含有一个debug目录或release目录，只保留其中的exe文件，其它文件删除，然后将整个工程文件夹压缩打包后提交（包名中应含有学号）。
