第六讲_OpenGL编程技术-光照

OpenGL中的光照技术研究摘要：光照处理是增强图形真实感的重要组成部分，主要研究了如何在场景中添加OpenGL光照，介绍了添加光照的基本步骤以及实现方法，并对如何设置物体的材质属性作了简要介绍。

关键词：光照；真实感；OpenGL；材质0 引言当观察一个物体时，所看到的颜色是基于光子的分布而形成的，正是这些光子刺激了人眼圆锥细胞。

这些光子可能来自单个光源，也可能来自多个光源。

有些光子被表面所吸收，有些光子则被表面所反射。

不同的表面所具有的属性不同。

物体本身如果是用光滑的材质所组成，在此情况下就会反射更多的光，人的眼睛因此也将接受到更多的光子。

如果物体是由粗糙的材质所组成，更多的光子会被其吸收或者被反射出视野之外，因此眼睛就不会接受到很多的光子，物体就会比较暗。

用OpenGL在模拟光照时，通过将光近似地分解成红、绿和蓝色分量来计算光和光照。

也就是说，一个光的颜色由此光中的红、绿和蓝色分量的数量决定。

当光照射到一个表面时，OpenGL根据其表面的材质来确定此表面所应该反射的光的红、绿和蓝色分量的百分比数量。

1 OpenGL中光的类型（1）环境光。

环境光并不来自任何特定的方向。

它来自某个光源，但光线却是在房间或场景中四处反射，没有方向性可言。

由环境光所照射的物体在所有方向上的所有表面都是均匀照亮的。

（2）散射光。

散射光来自于一个特定的方向，但它均匀地在一个表面反射开来。

虽然光是均匀反射的，但受到光线直接指向的物体表面还是比其它从某个角度受到光线掠过的表面更亮一些。

（3）镜面光。

镜面光也是有方向的，但它的反射角度很锐利，是沿一个特定的方向。

高强度镜面光趋向于在它所照射的表面上形成一个亮点。

（4）发射光。

带有发射光的物体看起来就好像自身会发光，只不过这样的光不会对场景中的其它物体产生影响。

在OpenGL 中，发射光增加了物体的亮度，但是任何光源都不会影响发射光。

2 OpenGL中添加光照的步骤在OpenGL中添加光照需要遵循以下步骤：①为每个物体的每个顶点计算法向量，法线确定了物体相对于光源的指向；②创建、选择并定位所有的光源；③创建并选择一种光照模型；④为场景中的物体定义材质属性。

浅谈OpenGL中的光照技术下面的这边文章，让我对OpenGL中的光照有了新的认识OpenGL场景中模型颜色的产生，大致为如下的流程图所描述：（1）当不开启光照时，使用顶点颜色来产生整个表面的颜色。

用glShadeModel可以设置表面内部像素颜色产生的方式。

GL_FLAT/GL_SMOOTH.（2）一般而言，开启光照后，在场景中至少需要有一个光源（GL_LIGHT0.。

.GL_LIGHT7）通过glEnable（GL_LIGHT0）glDisable（GL_LIGHT0）来开启和关闭指定的光源。

--- 全局环境光---GLfloat gAmbient［］= {0.6，0，6，0，6，1.0};glLightModelfv（GL_LIGHT_MODEL_AMBIENT，gAmbient）;（3）设置光源的光分量-- 环境光/漫色光/镜面光默认情况下，GL_LIGHT0.。

.GL_LIGHT7 的GL_AMBIENT值为（0.0，0.0，0.0，1.0）; GL_LIGHT0的GL_DIFFUSE和GL_SPECULAR值为（1.0，1.0，1.0，1.0），GL_LIGHT1.。

.GL_LIGHT7 的GL_DIFFUSE和GL_SPECULAR值为（0.0，0.0，0.0，0.0）。

GLfloat lightAmbient［］= {1.0，1.0，1.0，1.0};GLfloat lightDiffuse［］= {1.0，1.0，1.0，1.0};GLfloat lightSpecular［］= {0.5，0.5，0.5，1.0};glLightfv（GL_LIGHT0，GL_AMBIENT，lightAmbient）;glLightfv（GL_LIGHT0，GL_DIFFUSE，lightDiffuse）;glLightfv（GL_LIGHT0，GL_SPECULAR，lightSpecular）;（4）设置光源的位置和方向-- 平行光-- 没有位置只有方向GLfloat lightPosiTIon［］= {8.5，5.0，-2.0，0.0}; // w=0.0。

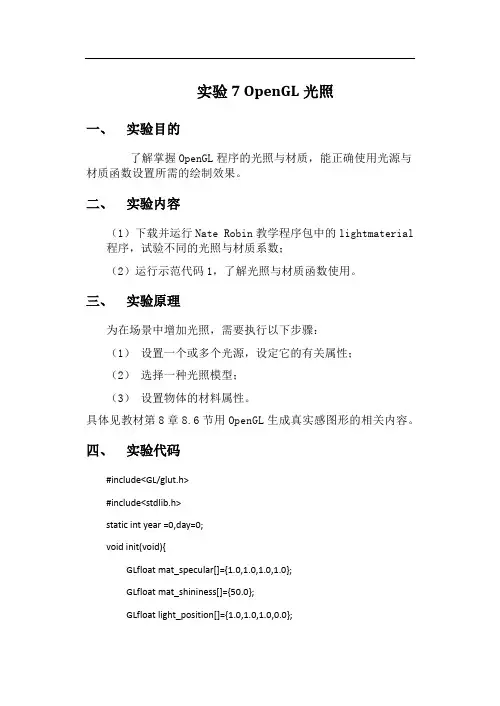

实验7 OpenGL光照一、实验目的了解掌握OpenGL程序的光照与材质，能正确使用光源与材质函数设置所需的绘制效果。

二、实验内容（1）下载并运行Nate Robin教学程序包中的lightmaterial 程序，试验不同的光照与材质系数；（2）运行示范代码1，了解光照与材质函数使用。

三、实验原理为在场景中增加光照，需要执行以下步骤：（1）设置一个或多个光源，设定它的有关属性；（2）选择一种光照模型；（3）设置物体的材料属性。

具体见教材第8章8.6节用OpenGL生成真实感图形的相关内容。

四、实验代码#include<GL/glut.h>#include<stdlib.h>static int year =0,day=0;void init(void){GLfloat mat_specular[]={1.0,1.0,1.0,1.0};GLfloat mat_shininess[]={50.0};GLfloat light_position[]={1.0,1.0,1.0,0.0};GLfloat white_light[]={1.0,1.0,1.0,1.0};GLfloat Light_Model_Ambient[]={0.2,0.2,0.2,1.0};glClearColor(0.0,0.0,0.0,0.0);glShadeModel(GL_SMOOTH);//glMaterialfv（材质指定，单值材质参数，具体指针）；glMaterialfv(GL_FRONT,GL_SPECULAR,mat_specular);//镜面反射光的反射系数glMaterialfv(GL_FRONT,GL_SHININESS,mat_shininess);//镜面反射指数//glLightfv（光源，属性名，属性值）；glLightfv(GL_LIGHT0, GL_POSITION, light_position); //光源位置glLightfv(GL_LIGHT0, GL_DIFFUSE, white_light); //漫放射光分量强度glLightfv(GL_LIGHT0, GL_SPECULAR, white_light); //折射光强度glLightModelfv(GL_LIGHT_MODEL_AMBIENT,Light_Model_Ambient);//光源2 GL_LIGHT1GLfloat mat_specular1[]={1.0,1.0,1.0,1.0};GLfloat mat_shininess1[]={50.0};GLfloat light_position1[]={0.0,0.0,0.0,0.0};GLfloat red_light[]={1.0,0.0,0.0,1.0};GLfloat Light_Model_Ambient1[]={0.2,0.2,0.2,1.0};glLightfv(GL_LIGHT1, GL_POSITION, light_position1); //光源位置glLightfv(GL_LIGHT1, GL_DIFFUSE, red_light); //漫放射光分量强度glLightfv(GL_LIGHT1, GL_SPECULAR, red_light); //折射光强度glLightModelfv(GL_LIGHT_MODEL_AMBIENT,Light_Model_Ambient1);//开启灯光glEnable(GL_LIGHTING);glEnable(GL_LIGHT0);glEnable(GL_LIGHT1);glEnable(GL_DEPTH_TEST);}void display(void){glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);glPushMatrix();// 定义太阳的材质并绘制太阳{GLfloat sun_mat_ambient[] = {1.0f, 0.0f, 0.0f, 1.0f}; //定义材质的环境光颜色，偏红色GLfloat sun_mat_diffuse[] = {0.5f, 0.5f, 0.0f, 1.0f}; //定义材质的漫反射光颜色，偏红色GLfloat sun_mat_specular[] = {1.0f,0.0f, 0.0f, 1.0f}; //定义材质的镜面反射光颜色，红色GLfloat sun_mat_emission[] = {0.0f, 0.0f, 0.0f, 1.0f}; //定义材质的辐射光颜色，为0GLfloat sun_mat_shininess = 32.0f;glMaterialfv(GL_FRONT,GL_AMBIENT,sun_mat_ambient);glMaterialfv(GL_FRONT,GL_DIFFUSE,sun_mat_diffuse);glMaterialfv(GL_FRONT,GL_SPECULAR,sun_mat_specular);glMaterialfv(GL_FRONT,GL_EMISSION,sun_mat_emission);glMaterialf (GL_FRONT,GL_SHININESS,sun_mat_shininess);glutSolidSphere(0.5,40,16);//太阳glRotatef((GLfloat) year,0.0,1.0,0.0);}glPushMatrix();{GLfloat earth_mat_ambient[] = {0.0f, 0.0f, 1.0f, 1.0f}; //定义材质的环境光颜色，偏蓝色GLfloat earth_mat_diffuse[] = {0.0f, 0.0f, 0.5f, 1.0f}; //定义材质的漫反射光颜色，偏蓝色GLfloat earth_mat_specular[] = {1.0f, 0.0f, 0.0f, 1.0f}; //定义材质的镜面反射光颜色，红色GLfloat earth_mat_emission[] = {0.0f, 0.0f, 0.0f, 1.0f}; //定义材质的辐射光颜色，为0GLfloat earth_mat_shininess = 30.0f;glMaterialfv(GL_FRONT, GL_AMBIENT, earth_mat_ambient);glMaterialfv(GL_FRONT, GL_DIFFUSE, earth_mat_diffuse);glMaterialfv(GL_FRONT, GL_SPECULAR, earth_mat_specular);glMaterialfv(GL_FRONT, GL_EMISSION, earth_mat_emission);glMaterialf (GL_FRONT, GL_SHININESS, earth_mat_shininess);glTranslatef(0.8,0.0,0.0);glRotatef((GLfloat) day,0.0,1.0,0.5);//位置变化glutSolidSphere(0.2,20,8);//地球{GLfloat earth_mat_ambient[] = {0.0f, 1.0f, 0.0f, 1.0f}; //定义材质的环境光颜色，偏绿色GLfloat earth_mat_diffuse[] = {0.0f, 0.5f, 0.0f, 1.0f}; //定义材质的漫反射光颜色，偏绿色GLfloat earth_mat_specular[] = {1.0f, .0f, 0.0f, 1.0f}; //定义材质的镜面反射光颜色，红色GLfloat earth_mat_emission[] = {0.0f, 0.0f, 0.0f, 1.0f}; //定义材质的辐射光颜色，为0GLfloat earth_mat_shininess = 30.0f;glMaterialfv(GL_FRONT, GL_AMBIENT, earth_mat_ambient);glMaterialfv(GL_FRONT, GL_DIFFUSE, earth_mat_diffuse);glMaterialfv(GL_FRONT, GL_SPECULAR, earth_mat_specular);glMaterialfv(GL_FRONT, GL_EMISSION, earth_mat_emission);glMaterialf (GL_FRONT, GL_SHININESS, earth_mat_shininess);glTranslatef(0.4,0.0,0.0);glRotatef((GLfloat) day,0.0,1.0,0.0);glutSolidSphere(0.1,20,8);//月亮}}glPopMatrix();glPopMatrix();glutSwapBuffers();glFlush();}void reshape(int w,int h){glViewport(0,0,(GLsizei) w,(GLsizei) h);glMatrixMode(GL_PROJECTION);glLoadIdentity();if(w<=h){glOrtho(-1.5,1.5,-1.5*(GLfloat)h/(GLfloat)w,1.5*(GLfloat)h/(GLfloat)w,-10.0, 10.0);}else{glOrtho(-1.5*(GLfloat)w/(GLfloat)h,1.5*(GLfloat)w/(GLfloat)h,-1.5,1.5,-10.0 ,10.0);}glMatrixMode(GL_MODELVIEW);glLoadIdentity();gluLookAt(0.0,0.0,5.0,0.0,0.0,0.0,0.0,1.0,0.0);}void keyboard(unsigned char key, int x,int y){switch (key){case 'd':day=(day+10)%360;glutPostRedisplay();break;case 'D':day=(day-10)%360;glutPostRedisplay();break;case 'y':year=(year + 5)%360;glutPostRedisplay();break;case 'Y':year=(year-5)%360;glutPostRedisplay();break;case 27:exit(0);break;default:break;}}int main(int argc,char **argv){glutInit(&argc,argv);glutInitDisplayMode(GLUT_SINGLE|GLUT_RGB|GLUT_DEPTH);glutInitWindowSize(500,500);glutInitWindowPosition(100,100);glutCreateWindow(argv[0]);init();glutDisplayFunc(display);glutReshapeFunc(reshape);glutKeyboardFunc(keyboard);glutMainLoop();return 0;}五、实验结果以下是实验结果截图：六、实验分析实验中，两个主要函数，glMaterialfv（材质指定，单值材质参数，具体指针），设置图形材质，glLightfv（光源，属性名，属性值），用来设置光源。

计算机图形学课程报告光照学生：蒋志强学号：S062311老师：代术成目录目录 (1)计算机图形学及OPENGL简介 (2)光照简介 (3)光照中的光源 (4)光照中的材质 (5)光照中的纹理 (9)三维太阳系模拟程序（SOLAR SYSTEM）介绍 (11)SOLAR SYSTEM详细说明 (12)参考资料 (22)计算机图形学及OpenGL简介计算机图形学是计算机科学的重要组成部分，在模拟仿真、虚拟现实、飞行员驾驶员训练、医疗、教学、演示等各个方面都得到了广泛得应用。

其中最火热的应用是在3D游戏方面，并极大的推动了相关计算机硬件的高速发展。

我第一次接触3D游戏是在小学6年纪的时候，当时玩的就是每个游戏爱好者都如雷贯耳的DOOM。

从那个时候开始，由于游戏商业利润的吸引，相应的计算机硬件的发展速度惊人的迅速，竞争的激烈也可以用残酷来形容。

以至于3D加速卡曾经的业界老大3dfx都走了被nvida兼并的一天。

DOS版本下的DOOM正是因为硬件的飞速发展才为计算机图形学在各个领域的广泛应用铺平了道路，让相应的API软件开发包有了在现实舞台上一展身手的机会。

微软的3D API开发包从最早MS-DOS下的DirectX 1.0到如今Vista的.NET平台下的DirectX 10，OpenGL在工业界的事实上的标准的确立，移动平台上的JA V A 3D 的发展，这些3D开发API的发展为3D开发程序员提供了强大的工具。

在这些3D API中，OpenGL有着特殊的地位，在工业上被广泛的使用，是事实上的工业标准。

OpenGL是一个到图形应将爱你的软件接口（API），包括250个函数，程序员使用它们来创建和控制3D交互程序。

OpenGL是一个独立于硬件的高效接口，可在很多硬件平台上实现，在UNIX、Linux、Mactosh上都可以使用OpenGL开发。

当然在PC上也提供相应的支持，在PC游戏史上上有着划时代意义的电子游戏QUAKE的3D图像在底层就是使用的OpenGL。

OpenGL中的光照模型一、OpenGL的光照模型在OpenGL的简单光照模型中反射光可以分成三个分量，环境反射光（Ambient Light）、漫反射光（Diffuse Light）和镜面反射光（Specular Light）：a、环境光Ambient，是由光源发出经环境多次散射而无法确定其入射方向的光，即似乎来自所有方向。

当环境光照到曲面上时，它在各个方向上均等地发散（类似于无影灯光）。

特征：入射方向和出射方向均为任意方向。

b、漫射光Diffuse，来自特定方向，它垂直于物体时比倾斜时更明亮。

一旦它照射到物体上，则在各个方向上均匀地发散出去，效果为无论视点在哪里它都一样亮。

特征：入射方向唯一、出射方向为任意方向。

c、镜面光Specular，来自特定方向并沿另一方向反射出去，一个平行激光束在高质量的镜面上产生100%的镜面反射。

特征：入射方向和出射方向均唯一。

二、创建光源定义光源特性的函数：glLight*(light , pname, param)其中第一个参数light指定所创建的光源号，如GL_LIGHT0、GL_LIGHT1、...、GL_LIGHT7；第二个参数pname指定光源特性，这个参数的辅助信息见表1所示；最GL_LIGHT0，其他几个光源的GL_DIFFUSE和GL_SPECULAR缺省值为(0.0,0.0,0.0,1.0)。

三、启用光源和明暗处理如果光照无效，则只是简单地将当前颜色映射到当前顶点上去，不进行法向、光源、材质等复杂计算。

要启用光照或关闭光照，调用函数：glEnable(GL_LIGHTING) 或glDisable(GL_LIGHTING)。

启用光照后必须调用函数glEnable(GL_LIGHT0) ，使所定义的光源有效。

其它光源类似，只是光源号不同而已。

在OpenGL中，用单一颜色处理的称为平面明暗处理（Flat Shading），用许多不同颜色处理的称为光滑明暗处理（Smooth Shading），也称为Gourand明暗处理（Gourand Shading）。

浅谈OpenGL中的光照技术下面的这边文章，让我对OpenGL中的光照有了新的认识OpenGL场景中模型颜色的产生，大致为如下的流程图所描述：（1）当不开启光照时，使用顶点颜色来产生整个表面的颜色。

用glShadeModel可以设置表面内部像素颜色产生的方式。

GL_FLAT/GL_SMOOTH.（2）一般而言，开启光照后，在场景中至少需要有一个光源（GL_LIGHT0.。

.GL_LIGHT7）通过glEnable（GL_LIGHT0）glDisable（GL_LIGHT0）来开启和关闭指定的光源。

--- 全局环境光---GLfloat gAmbient［］= {0.6，0，6，0，6，1.0};glLightModelfv（GL_LIGHT_MODEL_AMBIENT，gAmbient）;（3）设置光源的光分量-- 环境光/漫色光/镜面光默认情况下，GL_LIGHT0.。

.GL_LIGHT7 的GL_AMBIENT值为（0.0，0.0，0.0，1.0）; GL_LIGHT0的GL_DIFFUSE和GL_SPECULAR值为（1.0，1.0，1.0，1.0），GL_LIGHT1.。

.GL_LIGHT7 的GL_DIFFUSE和GL_SPECULAR值为（0.0，0.0，0.0，0.0）。

GLfloat lightAmbient［］= {1.0，1.0，1.0，1.0};GLfloat lightDiffuse［］= {1.0，1.0，1.0，1.0};GLfloat lightSpecular［］= {0.5，0.5，0.5，1.0};glLightfv（GL_LIGHT0，GL_AMBIENT，lightAmbient）;glLightfv（GL_LIGHT0，GL_DIFFUSE，lightDiffuse）;glLightfv（GL_LIGHT0，GL_SPECULAR，lightSpecular）;（4）设置光源的位置和方向-- 平行光-- 没有位置只有方向GLfloat lightPosiTIon［］= {8.5，5.0，-2.0，0.0}; // w=0.0glLightfv（GL_LIGHT0，GL_POSITION，lightPosiTIon）;-- 点光源-- 有位置没有方向GLfloat lightPosiTIon［］= {8.5，5.0，-2.0，1.0}; // w不为0glLightfv（GL_LIGHT0，GL_POSITION，lightPosition）;-- 聚光灯-- 有位置有方向GLfloat lightPosition［］= {-6.0，1.0，3.0，1.0}; // w不为0glLightfv（GL_LIGHT0，GL_POSITION，lightPosition）;GLfloat lightDirection［］= {1.0，1.0，0.0};glLightfv（GL_LIGHT0，GL_SPOT_DIRECTION，lightDirection）; // 聚光灯主轴方向spot directionglLightf（GL_LIGHT0，GL_SPOT_CUTOFF，45.0）; // cutoff角度spot cutoff** 平行光不会随着距离d增加而衰减，但点光源和聚光灯会发生衰减。

opengl光照模型实现课程设计一、课程目标知识目标：1. 让学生掌握OpenGL中光照模型的基本概念和原理，包括环境光、散射光、镜面光等；2. 使学生了解并掌握OpenGL中实现光照效果的常用函数和技巧；3. 让学生掌握如何使用光照模型为三维场景添加真实感。

技能目标：1. 培养学生运用OpenGL库进行三维场景光照编程的能力；2. 培养学生通过调整光照参数，优化场景光照效果的能力；3. 培养学生运用光照模型解决实际场景渲染问题的能力。

情感态度价值观目标：1. 培养学生对计算机图形学及三维渲染技术的兴趣和热情；2. 培养学生具备团队协作精神，学会在项目实践中互相交流、分享经验；3. 培养学生关注科技发展，了解计算机图形学在现实生活和产业中的应用。

课程性质分析：本课程为计算机图形学相关课程，旨在让学生掌握OpenGL光照模型的应用，提高三维场景渲染的真实感。

学生特点分析：学生具备一定的编程基础和图形学知识，对OpenGL有一定了解，但对光照模型的应用尚不熟悉。

教学要求：1. 理论与实践相结合，注重学生动手实践能力的培养；2. 结合实际案例，引导学生运用所学知识解决实际问题；3. 注重培养学生的团队协作和沟通能力。

二、教学内容1. 光照模型基本原理：包括环境光、散射光、镜面光的产生和计算方法，以及光照模型的组成要素。

- 教材章节：第三章“光照模型基础”2. OpenGL光照函数：介绍OpenGL中实现光照效果的相关函数，如glEnable(GL_LIGHTING)、glLightfv等。

- 教材章节：第四章“OpenGL光照函数”3. 光照参数设置：讲解如何设置光照参数，包括光源位置、颜色、强度等，以及材质属性。

- 教材章节：第五章“光照参数设置”4. 光照效果优化：分析如何通过调整光照参数，优化三维场景的光照效果，提高真实感。

- 教材章节：第六章“光照效果优化”5. 实践案例：结合实际项目，运用光照模型为三维场景添加光照效果，培养学生的实际操作能力。

从生理学的角度上讲，眼睛之所以看见各种物体，是因为光线直接或间接的从它们那里到达了眼睛。

人类对于光线强弱的变化的反应，比对于颜色变化的反应来得灵敏。

因此对于人类而言，光线很大程度上表现了物体的立体感。

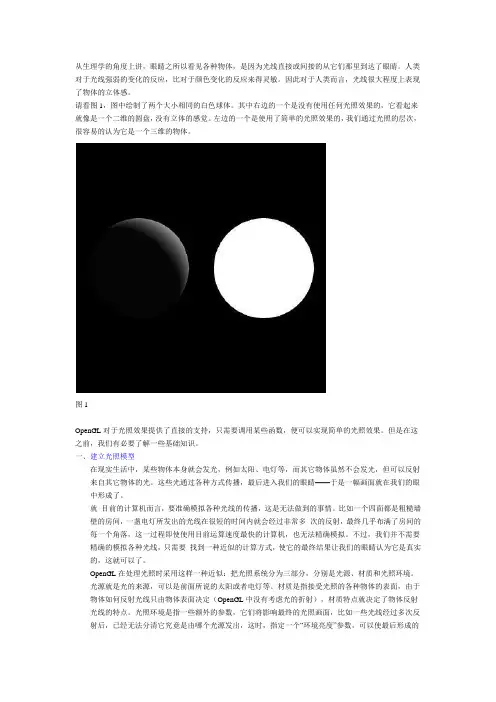

请看图1，图中绘制了两个大小相同的白色球体。

其中右边的一个是没有使用任何光照效果的，它看起来就像是一个二维的圆盘，没有立体的感觉。

左边的一个是使用了简单的光照效果的，我们通过光照的层次，很容易的认为它是一个三维的物体。

图1OpenGL对于光照效果提供了直接的支持，只需要调用某些函数，便可以实现简单的光照效果。

但是在这之前，我们有必要了解一些基础知识。

一、建立光照模型在现实生活中，某些物体本身就会发光，例如太阳、电灯等，而其它物体虽然不会发光，但可以反射来自其它物体的光。

这些光通过各种方式传播，最后进入我们的眼睛——于是一幅画面就在我们的眼中形成了。

就目前的计算机而言，要准确模拟各种光线的传播，这是无法做到的事情。

比如一个四面都是粗糙墙壁的房间，一盏电灯所发出的光线在很短的时间内就会经过非常多次的反射，最终几乎布满了房间的每一个角落，这一过程即使使用目前运算速度最快的计算机，也无法精确模拟。

不过，我们并不需要精确的模拟各种光线，只需要找到一种近似的计算方式，使它的最终结果让我们的眼睛认为它是真实的，这就可以了。

OpenGL在处理光照时采用这样一种近似：把光照系统分为三部分，分别是光源、材质和光照环境。

光源就是光的来源，可以是前面所说的太阳或者电灯等。

材质是指接受光照的各种物体的表面，由于物体如何反射光线只由物体表面决定（OpenGL中没有考虑光的折射），材质特点就决定了物体反射光线的特点。

光照环境是指一些额外的参数，它们将影响最终的光照画面，比如一些光线经过多次反射后，已经无法分清它究竟是由哪个光源发出，这时，指定一个“环境亮度”参数，可以使最后形成的画面更接近于真实情况。

在物理学中，光线如果射入理想的光滑平面，则反射后的光线是很规则的（这样的反射称为镜面反射）。

南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合□设计□创新实验日期：2018.11 实验成绩：一、实验名称实验六颜色与光照二、实验内容1.指定几何模型的绘制颜色，使用平滑着色模式用多种不同的颜色绘制多边形；2.通过定义光源、材质和光照模型属性渲染物体的光照效果；3.创建一个3D虚拟场景，利用定向光、点光源和聚光灯等不同光源实现3D场景的光照效果。

三、实验目的1.了解RGBA颜色的实现原理，掌握利用Flat和Smooth着色模式来绘制不同颜色的物体的方法；2.掌握OpenGL光照模型，理解光源、材质和光照模型如何综合影响物体的光照效果。

3.掌握定向光、点光源和聚光灯的不同属性及三种光源光照效果的计算方法。

四、实验步骤1.建立立方体几何模型。

定义立方体顶点的位置坐标和纹理坐标，设置不同立方体在世界坐标系中的位置：// Set up vertex data (and buffer(s)) and attribute pointersGLfloat vertices[] = {// Positions // Normals // Texture Coords-0.5f, -0.5f, -0.5f, 0.0f, 0.0f, -1.0f, 0.0f, 0.0f,0.5f, -0.5f, -0.5f, 0.0f, 0.0f, -1.0f, 1.0f, 0.0f,0.5f, 0.5f, -0.5f, 0.0f, 0.0f, -1.0f, 1.0f, 1.0f,0.5f, 0.5f, -0.5f, 0.0f, 0.0f, -1.0f, 1.0f, 1.0f,-0.5f, 0.5f, -0.5f, 0.0f, 0.0f, -1.0f, 0.0f, 1.0f,-0.5f, -0.5f, -0.5f, 0.0f, 0.0f, -1.0f, 0.0f, 0.0f,-0.5f, -0.5f, 0.5f, 0.0f, 0.0f, 1.0f, 0.0f, 0.0f,0.5f, -0.5f, 0.5f, 0.0f, 0.0f, 1.0f, 1.0f, 0.0f,0.5f, 0.5f, 0.5f, 0.0f, 0.0f, 1.0f, 1.0f, 1.0f,0.5f, 0.5f, 0.5f, 0.0f, 0.0f, 1.0f, 1.0f, 1.0f,-0.5f, 0.5f, 0.5f, 0.0f, 0.0f, 1.0f, 0.0f, 1.0f, -0.5f, -0.5f, 0.5f, 0.0f, 0.0f, 1.0f, 0.0f, 0.0f,-0.5f, 0.5f, 0.5f, -1.0f, 0.0f, 0.0f, 1.0f, 0.0f, -0.5f, 0.5f, -0.5f, -1.0f, 0.0f, 0.0f, 1.0f, 1.0f, -0.5f, -0.5f, -0.5f, -1.0f, 0.0f, 0.0f, 0.0f, 1.0f, -0.5f, -0.5f, -0.5f, -1.0f, 0.0f, 0.0f, 0.0f, 1.0f, -0.5f, -0.5f, 0.5f, -1.0f, 0.0f, 0.0f, 0.0f, 0.0f, -0.5f, 0.5f, 0.5f, -1.0f, 0.0f, 0.0f, 1.0f, 0.0f,0.5f, 0.5f, 0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 0.0f,0.5f, 0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 1.0f,0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 1.0f,0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 1.0f,0.5f, -0.5f, 0.5f, 1.0f, 0.0f, 0.0f, 0.0f, 0.0f,0.5f, 0.5f, 0.5f, 1.0f, 0.0f, 0.0f, 1.0f, 0.0f,-0.5f, -0.5f, -0.5f, 0.0f, -1.0f, 0.0f, 0.0f, 1.0f,0.5f, -0.5f, -0.5f, 0.0f, -1.0f, 0.0f, 1.0f, 1.0f,0.5f, -0.5f, 0.5f, 0.0f, -1.0f, 0.0f, 1.0f, 0.0f,0.5f, -0.5f, 0.5f, 0.0f, -1.0f, 0.0f, 1.0f, 0.0f,-0.5f, -0.5f, 0.5f, 0.0f, -1.0f, 0.0f, 0.0f, 0.0f, -0.5f, -0.5f, -0.5f, 0.0f, -1.0f, 0.0f, 0.0f, 1.0f,-0.5f, 0.5f, -0.5f, 0.0f, 1.0f, 0.0f, 0.0f, 1.0f,0.5f, 0.5f, -0.5f, 0.0f, 1.0f, 0.0f, 1.0f, 1.0f,0.5f, 0.5f, 0.5f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f,0.5f, 0.5f, 0.5f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f,-0.5f, 0.5f, 0.5f, 0.0f, 1.0f, 0.0f, 0.0f, 0.0f, -0.5f, 0.5f, -0.5f, 0.0f, 1.0f, 0.0f, 0.0f, 1.0f };// Positions all containersglm::vec3 cubePositions[] = {glm::vec3(0.0f, 0.0f, 0.0f),glm::vec3(2.0f, 5.0f, -15.0f),glm::vec3(-1.5f, -2.2f, -2.5f),glm::vec3(-3.8f, -2.0f, -12.3f),glm::vec3(2.4f, -0.4f, -3.5f),glm::vec3(-1.7f, 3.0f, -7.5f),glm::vec3(1.3f, -2.0f, -2.5f),glm::vec3(1.5f, 2.0f, -2.5f),glm::vec3(1.5f, 0.2f, -1.5f),glm::vec3(-1.3f, 1.0f, -1.5f)};2.加载立方体模型的顶点数据。

全局光照2.5 光线跟踪算法2.5 光线跟踪算法2.5.1 基本光线跟踪算法zT1 R122.5.1 基本光线跟踪算法2.5.1 基本光线跟踪算法2.5.1 基本光线跟踪算法2.5.2 快速光线跟踪算法2.5.2 快速光线跟踪算法2.5.2 快速光线跟踪算法2.5.2 快速光线跟踪算法P in P out2.6 辐射度光照模型dYX2.6 辐射度光照模型2.6 辐射度光照模型d2.6 辐射度光照模型2.6 辐射度光照模型2.6 辐射度光照模型2.6 辐射度光照模型中的光照3.1 OpenGL中的光照设置设置光照模型属性3.2 定义法矢量3.2 定义法矢量P 2 P 3u 2*p3, double *n )12N u un[0]=a[1]*b[2]-a[2]*b[1]; n[1]=a[2]*b[0]-a[0]*b[2];3.3 创建光源3.3 创建光源3.3 创建光源3.3 创建光源3.3 创建光源3.3 创建光源3.3 创建光源3.3 创建光源3.3 创建光源GL_SPOT_CUTOFF3.4设置光照模型属性3.4设置光照模型属性3.4设置光照模型属性3.4设置光照模型属性3.5定义物体表面材质属性3.5定义物体表面材质属性3.5定义物体表面材质属性3.5定义物体表面材质属性3.5定义物体表面材质属性void init(void)glMaterialfv(GL_FRONT,GL_SHININESS,mat_shiness);glShadeModel(GL_SMOOTH); /*绘制茶壶*/void myReshape(GLsizei w,GLsizei h)。

OpenGL光源光照使用范例1. 光照模型环境光——经过多次反射而来的光称为环境光，无法确定其最初的方向，但当特定的光源关闭后，它们将消失.全局环境光——每个光源都能对场景提供环境光。

此外，还有一个环境光，它不来自任何特定的光源，称之为全局环境光。

这也就是为什么我们不加任何自定义光源，也能看见绘制的物体的原因。

散射光——来自同一方向，照射到物体表面后，将沿各个方向均匀反射，因此，无论从哪个方向观察，表面的亮度都相同. 主要通过设置GLfloat light_diffuse[] = { 0.0, 1.0, 0.0, 1.0 }来发射绿光镜面反射光——来自特定方向，也被反射到特定方向.镜面反射度与之相关.材质发射光——用于模拟发光物体.在OpenGL光照模型中，表面的发射光增加了物体的亮度，它不受光源的影响，另外，发射光不会给整个场景中增加光线.当光照射到一个物体表面上时，会出现三种情形。

首先，光可以通过物体表面向空间反射，产生反射光。

其次，对于透明体，光可以穿透该物体并从另一端射出，产生透射光。

最后，部分光将被物体表面吸收而转换成热。

在上述三部分光中，仅仅是透射光和反射光能够进入人眼产生视觉效果。

这里介绍的简单光照模型只考虑被照明物体表面的反射光影响，假定物体表面光滑不透明且由理想材料构成，环境假设为由白光照明。

一般来说，反射光可以分成三个分量，即环境反射、漫反射和镜面反射。

环境反射分量假定入射光均匀地从周围环境入射至景物表面并等量地向各个方向反射出去，通常物体表面还会受到从周围环境来的反射光（如来自地面、天空、墙壁等的反射光）的照射，这些光常统称为环境光(Ambient Light)；漫反射分量表示特定光源在景物表面的反射光中那些向空间各方向均匀反射出去的光，这些光常称为漫射光(Diffuse Light)；镜面反射光为朝一定方向的反射光，如一个点光源照射一个金属球时会在球面上形成一块特别亮的区域，呈现所谓“高光(Highlight)”，它是光源在金属球面上产生的镜面反射光(Specular Light)。
