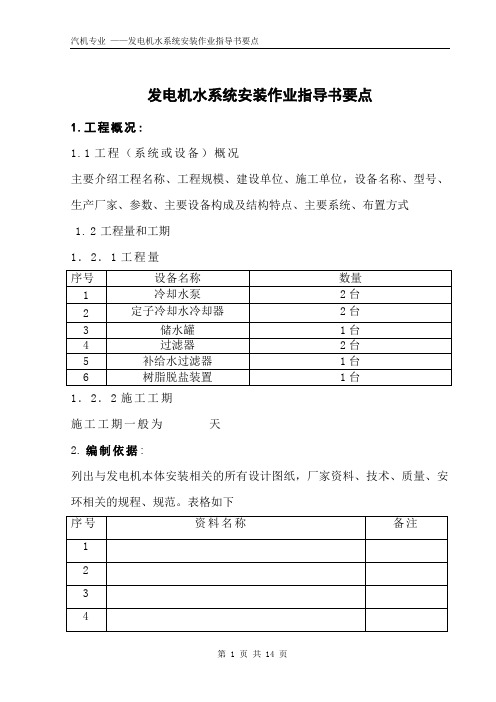

发电机水系统安装作业指导书要点1.工程概况:1.1工程（系统或设备）概况主要介绍工程名称、工程规模、建设单位、施工单位，设备名称、型号、生产厂家、参数、主要设备构成及结构特点、主要系统、布置方式1.2工程量和工期1．2．1工程量1．2．2施工工期施工工期一般为天2.编制依据:列出与发电机本体安装相关的所有设计图纸，厂家资料、技术、质量、安环相关的规程、规范。
表格如下3．作业前必须具备的条件和应作的准备: 3．1技术准备3.2 作业人员3.2.2 作业人员职责分工和权限3.3作业机具（包括配置、等级、精度等）:（注：以上所列工机具均应在有效使用期范围内）其它工具随用随备，如：大锤、手锤、焊炬、线坠等。
3.4材料和设备3．5安全器具3.6工序交接（上道工序完成情况的要求）3.7其他（成品保护等）4.作业程序、方法和内容: 4.1作业程序4．2方法和内容4．2．1内冷水系统设备安装 4.2.1．1储水罐的安装 1）安装前的检查 4.2.1．2冷却水泵的安装。
关于各泵是否需解体检查无相关说明，如需解体检查请参照施工。
1）泵的检修2）泵的组装4.2.1.3集装设备的安装4.3定冷水有关管道的安装4.3.1施工前的准备4.3.2定冷水管的安装5作业过程中控制点的设置和质量通病及预防5．1质量目标1）发电机漏氢量不大于8Nm3／24h；2）分项工程验收合格率达100%；3）根据工程质量总目标和专业目标确定的本作业其他质量目标；5.2保证措施及质量通病预防5.2.1质量保证措施1）加强施工人员施工技术和技艺的培训，并经考核合格方可施工；2）加强施工人员责任心；3）加强过程监督控制，确保本序工作合格后才能进行下序工作5.3作业过程中控制点的设置5.4质量标准及要求主要执行如下标准：注：以上标准不统一时取较高标准或经有关单位商定解决6作业的安全要求和环境条件6.1 作业的安全要求施工危险因素和环境因素辨识及控制表内容见附录6.2环境条件7．附录:7．1监理要点：R记录确认、W见证点、H停工待检点、S连续监视监护7．2施工危险因素和环境因素辨识及控制对策表风险控制表项目名称：发电机水系统安装作业指导书。

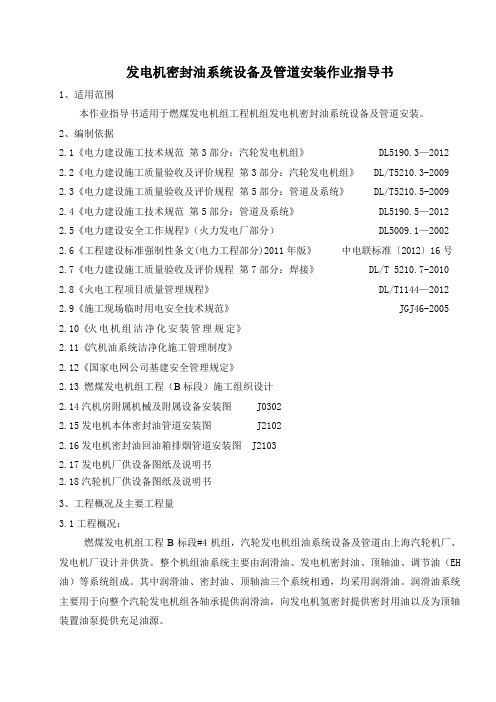

发电机密封油系统设备及管道安装作业指导书1、适用范围本作业指导书适用于燃煤发电机组工程机组发电机密封油系统设备及管道安装。
2、编制依据2.1《电力建设施工技术规范第3部分：汽轮发电机组》 DL5190.3—20122.2《电力建设施工质量验收及评价规程第3部分：汽轮发电机组》 DL/T5210.3-20092.3《电力建设施工质量验收及评价规程第5部分：管道及系统》 DL/T5210.5-2009 2.4《电力建设施工技术规范第5部分：管道及系统》 DL5190.5—20122.5《电力建设安全工作规程》（火力发电厂部分） DL5009.1—20022.6《工程建设标准强制性条文(电力工程部分)2011年版》中电联标准〔2012〕16号2.7《电力建设施工质量验收及评价规程第7部分：焊接》 DL/T 5210.7-20102.8《火电工程项目质量管理规程》 DL/T1144—20122.9《施工现场临时用电安全技术规范》 JGJ46-20052.10《火电机组洁净化安装管理规定》2.11《汽机油系统洁净化施工管理制度》2.12《国家电网公司基建安全管理规定》2.13 燃煤发电机组工程（B标段）施工组织设计2.14汽机房附属机械及附属设备安装图 J03022.15发电机本体密封油管道安装图 J21022.16发电机密封油回油箱排烟管道安装图 J21032.17发电机厂供设备图纸及说明书2.18汽轮机厂供设备图纸及说明书3、工程概况及主要工程量3.1工程概况：燃煤发电机组工程B标段#4机组，汽轮发电机组油系统设备及管道由上海汽轮机厂、发电机厂设计并供货。
整个机组油系统主要由润滑油、发电机密封油、顶轴油、调节油（EH油）等系统组成。
其中润滑油、密封油、顶轴油三个系统相通，均采用润滑油。
润滑油系统主要用于向整个汽轮发电机组各轴承提供润滑油，向发电机氢密封提供密封用油以及为顶轴装置油泵提供充足油源。
密封油系统主要包括：发电机密封油集装装置、发电机密封油回油箱、排油烟风机、及密封油管路及相关设备构成。
10

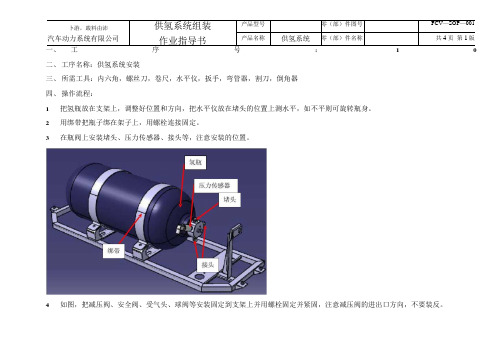

二、工序名称：供氢系统安装
三、所需工具：内六角，螺丝刀，卷尺，水平仪，扳手，弯管器，割刀，倒角器
四、操作流程：
1把氢瓶放在支架上，调整好位置和方向，把水平仪放在堵头的位置上测水平，如不平则可旋转瓶身。
2用绑带把瓶子绑在架子上，用螺栓连接固定。
3在瓶阀上安装堵头、压力传感器、接头等，注意安装的位置。
4如图，把减压阀、安全阀、受气头、球阀等安装固定到支架上并用螺栓固定并紧固，注意减压阀的进出口方向，不要装反。
供氢系统组装
产品型号 零（部）件图号
FCV —SOP —001 作业指导书 产品名称
供氢系统
零（部）件名称
共4页
第1版
上海燃料电池 汽车动力系统有限公司 5 减压阀等安装固定好后，按照下图安装管路和其他一些阀门（溢流阀、单向阀等）
作业指导书
6 连接好管路后，把所有的接头卡套拧紧，拧紧的做一下标记，供氢系统就安装好了。
五、检验要求
1.检查瓶身安装是否符合要求，瓶阀的位置是否符合要求。
2.检查压力传感器、堵头、接头的位置是否正确。
目录1. 工程概况............................................... ......1.1工程（系统或设备）概况................................ ......1.2工程量和工期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业人员.............................................. ......3.3作业工机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6工序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、方法......................................... ......4.1 施工方案.............................................. ......4.2 施工工艺流程.......................................... ......4.3 施工方法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量目标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................发电机安装作业指导书1. 工程概况.1.1工程（系统或设备）概况.简要介绍工程名称、工程规模、建设单位、施工单位，设备名称、型号、生产厂家、参数、主要设备构成及结构特点、旋转方向、主要系统、布置方式。
#1发电机排氢操作 作业指导书1. 目的为确保发电机检修措施的完备，确保汽机房动火作业安全，保证检修人员的安全和运行设备的正常运行，特制定发电机气体置换作业指导书。
2. 适用范围适用于本公司#1发电机置换氢气操作。
3. 术语3.1 排氢：用二氧化碳充满气体系统，以驱出氢气，用压缩空气充满气体系统，以驱出二氧化碳，排出空气，排氢结束。
4. 危险源辨识（根据操作票措施中编写） 5. #1发电机排氢操作票 操作任务：#1发电机排氢操作票√ 顺序操作项目操作时间1. 检查氢气置换准备好足够的气量，二氧化碳应有32瓶。
2. 检查密封油系统运行正常。
3. 开启#1发电机氢气湿度仪旁路手动门10QJA30AA0064. 关闭#1发电机氢气湿度仪入口手动门10QJA30AA0045. 关闭#1发电机氢气湿度仪出口手动门10QJA30AA0056. 开启#1发电机氢气湿度仪旁路手动门10QJA30AA0097. 关闭#1发电机氢气除湿装置至氢气湿度仪手动门10QJA30AA0078. 关闭#1发电机氢气湿度仪出口手动门10QJA30AA008 9. 关闭#2供氢管道至#1发电机气体控制站手动门10QJA20AA00110. 关闭#1供氢管道至#1发电机气体控制站手动门10QJA10AA00111. 关闭#1机#1补氢管至过滤器手动门10QJA10AA002 12. 关闭#1机#2补氢管至过滤器手动门10QJA20AA002 13. 关闭#1机补氢电磁阀前手动门10QJA10AA003 14. 关闭#1机补氢电磁阀后手动门10QJA10AA004部 门 编 号 编制人员 编制日期 审 核批准批准日期发布日期实施日期15.关闭#1机补氢减压阀前手动门10QJA10AA00516.关闭#1机补氢减压阀后手动门10QJA10AA00617.关闭#1发电机补氢手动门10QJA10AA01018.关闭#1发电机补氢管道接压缩空气手动门10QJA12AA00119.关闭#1发电机补氢管道取样手动门10QJA13AA00120.打开#1机补氢管道至氢气纯度仪手动门10QJA11AA00121.关闭#1机二氧化碳供气管道至氢气纯度仪手动门10QJD17AA00122.关闭#1机二氧化碳供气管道取样手动门10QJD14AA00123.关闭#1机二氧化碳供气管排大气手动门10QJD15AA00124.关闭#1机二氧化碳供气管道安全门旁路手动门10QJD16AA00125.打开#1发电机补氢管道排氢手动门10QJA14AA001，逐渐将发电机内氢气压力降至0.05MPa，关闭#1发电机补氢管道排氢手动门10QJA14AA001。
目录1.工程概况 (2)1.1系统概述 (2)1.2工程量和工期 (2)2.编制依据 (2)3.作业前的条件和准备 (3)3.1技术准备 (3)3.2施工主要机具及材料 (3)3.3安全防护器具 (4)3.4工序交接 (4)4．作业程序和方法 (4)4.1作业程序 (5)4.2作业方法和内容 (6)5.施工质量控制和质量通病预防 (7)5.1质量目标 (7)5.2质量通病预防 (8)5.3关键质量点控制 (10)5.4质量标准及要求 (10)6.作业的安全要求和环境条件 (10)6.1作业安全要求 (10)7.附录 (13)发电机氢系统管道安装作业指导书1．工程概况1.1工程概况工程安装2×600MW汽轮发电机组，＃2机组由承建，其发电机为上海汽轮发电机有限公司制造的QFSN－600－2型水氢氢汽轮发电机, 发电机氢气控制系统主要由氢气减压器、氢气过滤器、氢气干燥器、空气干燥器、氢气分析器等组成。
气体置换采用中间介质置换法，氢气由制氢站提供。
1.2系统特点：1.2.1 提供对发电机安全充氢和排氢的设备，用二氧化碳作置换介质。
1.2.2 维持机内气体压力为所需值。
1.2.3 在线显示机内氢气、密度、纯度及湿度。
1.2.4 干燥氢气排去可能从密封油进入机内的水汽。
1.2.5 对漏入机内的液体（油或水）及时发出信号。
1.3工程量和工期发电机氢系统管道由＃1机过度阀门至零米气体控制站及由A、B列13.7米运转平台发电机腹部的气体管道接口至6.9米氢气干燥器，零米气体控制站。
1.3.1工程量1.3.2施工工期计划工期：2.编制依据3.作业前的条件和准备3.1技术准备3.1.1设备订货时合同规定的技术文件和图纸资料全部到齐。
3.1.2完成图纸的综合会审，提出的问题已得到解决。
3.1.3对施工人员进行技术培训，使每位施工人员掌握施工的工序、方法。
3.1.4发电机氢系统管道安装作业指导书编制完，经审批合格。
目录1、编制依据2、工程概况及主要参数3、工程范围4、作业条件5、劳动力计划6、机工具配备7、材料、设备要求8、作业程序和方法9、附页1.编制依据序号名称版本1 《电力建设施工及验收技术规范》(汽轮机组篇）DL5011-922 《火电施工质量检验及评定标准》汽机篇1998年版3 《电力建设安全工作规程》(火力发电厂部分）DL5009。
1-20024 QFSN—300-2—20B型汽轮发电机产品说明书东方电机厂5 QFSN-300-2-20B型汽轮发电机安装图纸东方电机厂6 QFSN-300—2-20B汽轮发电机安装说明书东方电机厂2.工程概况及主要参数2.1.工程概况：准能矸电二期2＊330MW机组工程4＃机组发电机布置于12。
6米层汽机运行平台上,由东方电机股份有限公司制造供货，型号为QFSN-330-2-20B型汽轮发电机，采用机端变压器的静止整流自并励励磁系统，转子极数为二极。
发电机总体上可分为定子、转子、端罩、集电环装置等组成.2.2.特征参数：序项目数据1 发电机型号QFSN—300-22 额定出力353MVA/300MW3 定子额定电压20kV4 定子额定电流10。
189kA5 相数3相6 频率50Hz7 功率因子0.85（滞后）8 额定运行氢压0.25MPa3.工程范围3.1.工程范围发电机本体安装包括台板、发电机定子、发电机转子、轴承及端盖、出线盒、氢气冷却器及挡风板等的安装。
发电机励磁系统主要包括集电环装置等的安装.3.2.实物工程量序号名称数量序号名称数量1 垫铁60组 6 轴瓦2件2 发电机台板6件7 密封支座及密封瓦2套3 定子1件8 出线盒1件3 发电机转子1件9 发电机罩壳1套4 端盖2件10 集电环装置1件5 氢气冷却器4件4.作业条件4.1.现场施工环境：4.1.1.汽机房12.6米平台混凝土基础达到设计强度，并经验收合格，垫铁位置的基础研磨完毕。
4.1.2.汽机房厂房已封闭,不漏雨水，能遮蔽风沙；4.1.3.台板就位吊装前行车已投运；4.1.4.汽轮发电机基础具有清晰准确的中心线和标高基准点；4.1.5.道路畅通，各孔洞和未完工尚有敞口的部位有可靠的临时盖板和栏杆；4.1.6.施工电源和消防设施已齐备，并有清洁的水源。
1. 适用范围本作业指导书适用于江阴热电厂扩建技改工程1×50MW机组2台发电机冷却水泵、2只发电机水冷器及1只发电机冷却水箱及冷却水管道安装2. 编制依据2.1 西北电力设计院安装图纸J0702-11、J0702-12、J0702-13、J0702-14及设备资料2.2《电力建设施工及验收规范》汽轮发电机机组篇DL5011-922.3《火电施工质量检验及评定标准》第四篇汽机（试行）（83）水电基火字第137号2.4《电力建设安全工作规程》DL5009.1-922.5《电力建设施工及验收技术规范》管道篇DL5031—942.6《火电施工质量检验及评定标准》管道篇2000年版3. 工程概况及主要工程量3.1 工程概况3.2 主要工程量发电机冷却水箱1只发电机水冷器2只发电机冷却水泵2台发电机冷却水管道（不锈钢）Φ89×5.5＝33mΦ60×4＝38mΦ27×3＝10mΦ14×2＝10m4. 作业人员的资格要求4.1安装人员必须熟练掌握发电机冷却水泵的性能、原理及安装程序和技术要求。
4.2安装人员应身体健康，经过三级安全教育且考试合格后方可上岗。
4.3起重工、电焊工等特殊工种必须持证上岗。
4.4 人员配备5. 主要机械及工、器、具注：以上器具均应校验合格并在有效期内。
6. 施工准备6.1 主要材料设备准备6.1.1消耗性材料（如青壳纸、汽油、棉纱、白布、板锉、油光锉等）及工器具（如上表）准备。
6.1.2进行平垫铁及斜垫铁的加工配置（垫铁采用钢板机加工，斜垫铁坡度一般为1∶10～1∶25，薄边厚度不小于5㎜；垫铁表面平整，无翘曲和毛刺，垫铁面积80×100）。
6.1.3 设备已进行开箱清点，检查设备的外观应无裂纹、砂眼、气孔、蚀坑及机械损伤，设备开箱资料应齐全完整，设备地脚螺栓等附件已清点并应妥善保管。
6.2 技术准备6.2.1检查安装所需的图纸、资料应齐全，核对设备安装图与设备基础土建图之间有无矛盾，核对设备尺寸与安装图有无矛盾，核对制造厂图与设计院图有无矛盾，及时将发现的问题提交上级部门处理。
CE3C安徹电力建设第一工程公司rp] Ff ■■RJ■ 411 ■, * ti- >c * ?hi ~ i £■■ "j ■『丄中・作业指导书编号：TK01-QJ-11工程名称：中泰化学托克逊200万吨/年电石及配套4 X300MW 动力站一期2 X 300MW 动力站项目作业项目名称：#1机组汽轮发电机组润滑油系统安装编制单位：安徽电力建设第一工程公司新疆中泰化学托克逊能化有限公司动力站项目热动科出版日期版次目录1 作业任务..................................................................... 3..2 编写依据..................................................................... 2..3 作业准备和条件.............................................................. 2. 4作业方法及安全、质量控制措施................................................... 6.5 作业质量标准及检验要求 (12)6 技术资料要求 (13)7 危险源、环境因素辨识及防范措施、文明施工标准................................ 1 4 10有关计算及其分析 (17)11附录 (17)1作业任务1.1作业项目概况及范围本工程厂址位于托克逊能源重化工工业园内，该开发区位于托克逊县城区西北侧约20km处。
托克逊位位于北纬41° 14' 05〃——89° 11' 08〃之间，东邻吐鲁番市，南、西分别与巴音郭楞蒙古自治州的尉犁县、和硕、和静县接壤，西北部和北部抵乌鲁木齐、县界。
汽轮机润滑油系统采用主油泵-射油器供油方式。
1、施工范围沁北电厂三期2×1000MW机组#6炉燃油系统施工范围主要包括锅炉房燃油管道系统、锅炉房燃油伴热管道系统、锅炉房燃油空气吹扫系统，由17.8米燃油主操作台、各层燃烧器分操作台及支母管组成。
2、编制依据2.1施工图号2.1.1 燃油系统管道 14S74-02.1.2 锅炉房点火油管道 F1883SS- J26092.1.4 伴热系统管道 F1883SS- J07032.2标准规范2.2.1《电力建设施工及验收技术规范》锅炉篇、管道篇1996年版2.2.2《电力建设施工及验收技术规范》焊接篇1996年版2.2.3《火电施工质量检验及评定标准》锅炉篇、管道篇2009年版2.2.4《电力建设安全工作规程》火力发电厂部分2002年版2.2.5《电力建设安全健康与环境管理工作规定》2002年版3、施工准备3.1材料准备燃油系统管道、管件、阀门、支吊架等设备已清点完毕，缺件已按程序上报。
3.2施工机械3.2.1汽车吊 25t 一台3.2.2低架平板车 25 T 一辆3.2.3汽车 8T 一辆3.2.4空压机一台3.3技术资料3.3.1西北设计院所供图纸3.3.2燃油管道安装作业指导书3.3.3工程技术联系单3.3.4有关验评及规范3.4计算器具及特殊工具3.4.1盘尺 30m 1件3.4.2弹簧称 15kg 1件3.4.3玻璃管水平 30m 1套3.4.4铁水平尺 L=400mm 6件3.4.5钢板尺 L=1m 1件L=300mm 6件3.4.6台钻 1台3.4.7砂轮切割机 1台3.4.8角向磨光机 3台3.4.9倒链 2T 10台4、施工工序4.1流程图4.2.1施工前技术人员应组织施工人员认真学习图纸及《作业指导书》、并进行技术交底。
4.2.2施工人员根据所承担的施工项目，准备工器具。
4.2.3依据已签发的材料单领取材料；在设备清点人员配合下，领取设备，并将阀门送交研门班进行研磨。
A 初版实施REV 版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH. 审核CHK’D BY批准APP’D BY广东火电工程总公司GUANGDONG POWER ENGINEERINGCORPORATION文件号DOCUMENT NO：GPEC/JPP/OG/QG/012锦普项目部作业指导书发电机氢油水系统安装版权所有COPYRIGHT GPEC/JPP 2008 Page 1 of 7目录1施工概况 (3)2依据的图纸、文件及标准 (3)3作业准备和条件要求 (3)4施工工序关键的质量控制点 (4)5作业程序内容 (4)6质量标准及检验要求 (6)7安全措施及注意事项 (7)8作业人员职责及权限 (7)9环保要求 (8)10附件 (8)发放范围: (共份) 归档夹类：作业指导夹号：本版文件于2008年月日开始实施。
批准人：发电机氢油水系统安装1施工概况越南锦普电厂1×300MW发电工程：#1汽轮发电机是由哈尔滨电机厂生产的三相隐极式同步发电机，采用静止励磁系统。
发电机型号：QFSN-300-2。
发电机采用水氢氢冷却方式，即定子线圈（包括定子引线）直接水冷，定子出线水冷，转子线圈直接氢冷（气隙取气方式），定子铁心氢冷。
发电机采用密闭循环通风冷却，机座内部的氢气由装于转子两端的浆式风扇强制循环，并通过设置在定子机座顶部汽、励两端的氢气冷却器进行冷却。
轴承润滑油由汽轮机润滑油系统提供，密封油采用双流环式油密封。
发电机有一套氢、油、水控制系统，以提供和控制发电机冷却用氢气、密封和定子线圈冷却用水。
发电机氢系统设置二路供氢系统，一路由氢气瓶来供氢，别一路由制氢站经过滤器过滤后进入发电机的供氢方式。
发电机氢气系统主要由两台氢气干燥器、两台循环风机、三台油水报警器、一台氢气温度仪、一台氢气分析仪、一个气体控制站（包括一台空气干燥器、氢气减压器、氢气过滤器、四个充CO2接口等）以及阀门、仪表、管道支吊架等组成。
发电机密封油系统采用双流环式密封瓦(氢侧和空侧两路油，密封瓦油量、油温、油压均由密封油集装式控制装置控制。
密封油控制系统主要由空侧交流泵、空侧直流泵、氢侧交流泵、氢侧直流泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油—水冷却器、压差阀、平衡阀、氢油分离箱、排烟风机及密封油管道等组成。
定子冷却水系统由定子冷却水集装装置（含冷却器、冷却水泵、过滤器、离子交换器和水箱）和定子冷却水管道组成。
2依据的图纸、文件及标准2.1哈尔滨电机厂有限责任公司提供的图纸、说明书等2.2东北电力设计研究院提供的图纸。
2.3《电力建设施工及验收技术规范汽轮机组篇》（DL5011-92）2.4《火电施工质量检验及评定标准汽机篇》（1998年版）2.5《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20023作业准备和条件要求3.1厂供图纸及设计院提供的图纸均已到齐，施工人员在施工前应熟悉图纸。
3.2各设备基础交安验收合格。
基础模板拆除，混凝土强度达到设计强度的70%以上，并具有清晰准确的中心线和标高线。
基础纵横中心线偏差小于10mm。
基础表面标高偏差0～－10mm。
地脚螺栓孔内必须清理干净，螺孔中心线对基础纵横中心线偏差小于10mm。
3.3工具准备3.3.1钳工工具：水平尺，手锤，磨光机，割刀，琴线，卷尺，皮尺等。
3.3.2起重工具：卷扬机1台，钢丝绳，链条葫芦（1t、2t、5 t），卡环等。
3.3.3清扫工具：空气压缩机一台、细铁丝及碎布若干。
3.4技术人员负责在开工前对施工班长开工前进行技术、质量、安全措施交底，施工班长负责向施工小组交底。
4施工工序关键的质量控制点4.1定子冷却水系统冲洗H点4.2油系统油循环冲洗H点4.3气体管道风压试验H点5作业程序内容5.1设备安装5.1.1检查设备基础表面应无露筋、蜂窝、裂纹、疏松、石子凸出、缺损；基础地脚螺栓孔应清理干净。
5.1.2检查各设备基础中心线及标高符合设计要求，要求中心线及标高偏差均不大于10mm。
5.1.3参考设备安装图，对需进行二次浇灌之设备基础，在设备就位前将其基础面打毛。
5.1.4根据设备底脚（支座）的具体情况，按规范要求画出垫铁布置图，并安装垫铁。
5.1.5对设计院及设备厂家均没有提供设备布置图之设备，应根据现场设备布置情况，以操作运行方便，布管简单及美观为原则，画出设备布置图，并经有关单位确认后方可进行安装。
5.1.6根据设计院提供机房附属设备布置图及设备安装图，将设备吊装或托运就位。
5.1.7调整设备纵横中心及标高，要求位置偏差不大于10mm。
5.1.8基础二次浇灌：对要求二次浇灌之设备，经有关单位确认后进行二次浇灌。
5.2管道安装5.2.1在安装前，必须检查油管内部的清洁程度，确保部件，支架等清洁，无任何焊渣，锈皮，泥砂、油污等杂物。
5.2.2在安装前，油系统管子、管件要先进行彻底清理，管子要先用压缩空气机吹扫干净。
5.2.3油系统管道未全部安装接通时，对油管敞口部分要临时严密封闭。
5.2.4油管清扫封闭后，不得再在上面钻孔，气割或焊接，如需钻孔，必须申报，作业后重新清理，检查和封闭并报质量部确认。
5.2.5油管的焊接采用氩弧焊。
所有焊缝必须按《电力建设施工及验收技术规范-焊接篇》的规定进行无损探伤，确保焊口不漏。
油管的焊接应由合格的经验丰富的焊工焊接。
5.2.6对密封油系统的差压调节阀和平衡调节阀，应解体检修，动作应灵活。
5.2.7管子接头处应是自由状态，无强制连接情况，在对口严密压紧情况下，螺母接头应有富裕螺纹。
5.2.8按图纸设计要求施工，回油管倾斜度不小于20/1000。
5.2.9焊缝位置距离弯管的弯曲起点不得小于管子外径或不小于100mm。
5.2.10管子两个对接焊缝间的距离不宜小于管子外径，且不小于150mm。
.5.2.11支吊架管部位置不得与管子对接焊缝重合，焊缝距离支吊架边缘不得小于50mm。
5.2.12截止阀和止回阀：介质应由阀瓣下方向上流动。
5.2.13所有阀门应连接自然，不得强力对接或承受外加重力负荷。
5.2.14阀门安装，手轮不宜朝下，且便于操作及检修。
5.2.15对于厂家预制的管段，在接收时，严格按图纸审核，在管上显眼地方标上管段走向、安装具体位置。
5.2.16不锈钢管道与支吊架之间要垫入不锈钢或氯离子含量不超过500ppmc的非金属垫片隔离。
5.2.17定子冷却水系统的不锈钢管要用氩弧焊打底。
5.2.18定子冷却水系统外部管路安装完毕，必须安装临时管，进行外部管路冲洗，使水质达到：电导率≤1.5 S/m，硬度≤2 μmol/L，PH值在6.5~8.0范围内，才能拆除临时管，与发电机定子线圈冷却水进出水管连接。
5.2.19在冲洗管路前，管路系统上所有的仪表座和其他开孔必须开好，并焊接完毕。
5.2.20外部管路冲洗干净后，拆除临时管，与发电机定子线圈冷却水进出水管连接，开始对定子线圈内部进行冲洗。
使水质达到：电导率≤1.5 S/m，硬度≤2 μmol/L，PH值在6.5~8.0范围内。
另外，如果冲洗效果不明显，可以使用定冷水装置的离子交换器，加快冲洗的效果。
5.2.21冷却水系统的所有回水管都要向定子冷却水水箱有2/100的倾斜度。
5.2.22氢气管道和二氧化碳管道必须使用无缝钢管，安装前应彻底清除管内油污和杂物。
应采用氩弧焊打底，水平管段安装时在气流方向应有不小于2/100的坡度。
阀门安装前和管道安装后，应进行风压试验。
6质量标准及检验要求6.1设备安装质量检验标准在哈尔滨电机厂图纸有相应规定的情况下，以厂家的图纸为准，其余以《火电施工质量检验及评定标准》汽机篇（98版）的规定为准。
6.2所有管道在安装前必须清理理干净,不得有残渣污物。
6.3进入发电机的定子冷却水电导率≤1.5 S/m，硬度≤2 μmol/L，PH值在6.5~8.0范围内。
6.4定子冷却水冷却器设计工作压力为1.2MPa。
6.5密封油冷却器的设计工作压力为1.0MPa。
6.6管道安装质量标准6.6.1管口椭圆度：(Domax-Domin)/Do≤1%6.6.2Domax：最大处直径；Domin：最小处直径；Do：设计直径。
6.6.3管子弯曲度L>1m a<3mm；L<1m a<1mm。
6.6.4管口平行度小于1.0mm。
6.6.5法兰挠曲度小于5 mm。
6.6.6法兰连接平行偏差小于2mm。
6.6.7管线长度误差每米小于1mm，总长小于5mm。
7安全措施及注意事项7.1所有施工人员必须具备合格上岗证。
7.2施工现场的各种孔洞、沟道应用安全可靠的盖板盖好，工作需要打开孔洞、沟道盖板时，应拦好红白带，必要时派专人监护，工作结束立即盖好盖板。
7.3脚手架搭拆，应由专业架子工进行，上脚手架工作，应先对脚手架进行检查。
7.4高空作业应遵守有关规定，系好安全带。
7.5电动工具应定期由合格电工检查电路，绝缘可靠，完好无损，使用金属外壳的电动工具时，必须戴好绝缘手套。
在油箱中工作时，应作用12V的安全行灯。
7.6使用汽油、酒精等易燃易爆物品时，附近5m范围内严禁动用明火；禁止抽烟。
7.7.电火焊作业前，应清理周围上下的易燃易爆物品或做好隔离措施。
7.8上下交叉作业时，应兼顾别人的安全，不得乱抛东西。
高空作业时，宜将工具等小物件用保险绳扎牢。
7.9使用角向砂轮机时，应戴好防护罩。
7.10起吊管道时，必须选取合适的起吊工具，生根牢固。
7.11运输材料时，必须步调一致，统一指挥，并绑扎牢固，以防滑落压伤手足。
7.12管道安装全过程，应保证系统内部清洁无杂物；要严格做到施工的管口及时封闭，要由专人负责该项工作。
7.13管道安装严禁强力对口，以减少应力。
7.14文明施工，做到“工完、料尽、场地清”。
8作业人员职责及权限8.1技术人员负责技术交底，监督作业全过程的执行，并与质检人员一起检查与验收。
8.2起重指挥：指挥行车的操作，使之准确进行吊装，指挥信号应明确，步骤应清晰。
8.3起重工：设备吊装应由具有起重作业操作证的起重工统一指挥，负责吊件的绑扎、挂钩，以及使用链条葫芦将物体拖拉到位。
8.4行车司机：行车司机应按起重指挥信号准确操作。
8.5焊工：所有施焊工作。
8.6钳工：设备就位，管路清洁度控制，小管的合理布置等安装。
9环保要求9.1焊条头、废铁丝、废钢丝绳、废弃手套、设备包扎物件等应及时清理至指定堆放区。
9.2对施工中产生的边角料（废钢材、焊条头等）及时清理，并送到专用的存放区。
9.3废汽油、煤油、酒精等不得随处乱倒，而应统一保管，集中处理。
10附件10.1发电机氢油水系统安装现场质量计划10.2发电机氢油水系统安装作业指导书交底记录表发电机氢油水系统安装危害辩识及危险评价表10.3。
