图纸会审纪要内容今天，小编给大家介绍的是图纸会审纪要内容，供大家阅读参考。
图纸会审纪要内容11、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案;二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
3、图纸会审的内容：(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否符合当地要求。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册施工单位是否具备。
(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
4、会审的程序：图纸会审应开工前进行。
如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。

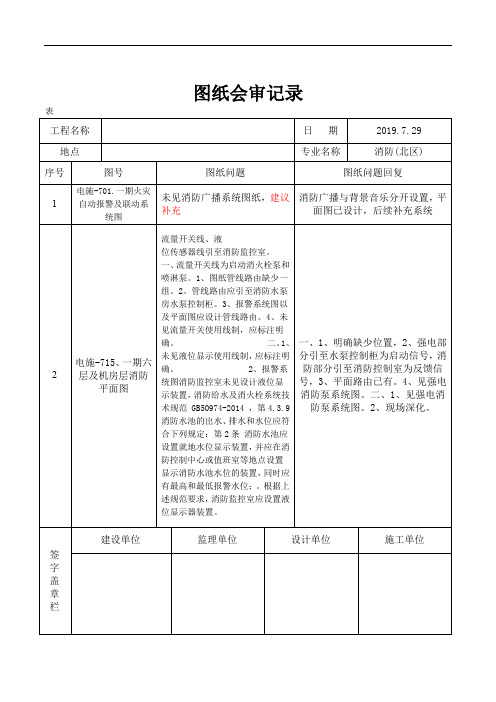

图纸会审记录
图纸会审记录
表
工程名称日期2019.7.29 地点专业名称消防（北区）序号图号图纸问题图纸问题回复
3
电施、一期一层至
六层消防平面图
平面图消防电井此GB名称标
注是否为广播接线箱
是
4
电施702、703、
704、705，706，
一期负二层负一
层消防平面图
（一）（二），负
一层消防平面图
（一）（二）（三）
消防监控室直接启动消防补风
机、排烟风机、消防水泵控制
回路，平面图纸除K回路外，
是否图标上的其他回路均为直
接启动回路？
K回路为消防控制室强启线
签
字
盖
章
栏
建设单位监理单位设计单位施工单位
图标70°，150°是否视为需设置监视输入模块
排烟口此设备名称及功能？图例无
1#别墅区喷淋图纸与报警图纸不符，此处为架空部位，烦请设计调
整位置
此图标表示什么？该回路为防火门监控回路，负一层室外有两段此线路，请问使用什么材质线管及敷
设方式。
图标70°280°防火阀是否视为设置监视输入模块及控制输入输出
模块
图标G.E.P是否为气体灭火火灾
自动报警控制器？
楼，。
图纸会审记录图纸会审记录工程名称：*****安装工程会审记录：序号。
图号。
问题。
答复意见。
会审日期一、清单与图纸中不一致的项目1#2#库：图纸中管道厚度按温度划分，同一管径对应多种11#2#库保温厚度，而清单中只有一种厚度；应确定结算方式。
风机吊点现场已预留，但品牌未定，尺寸不一定21#2#库符合实际风机安装吊点尺寸，请问此部分该如何安装计算？二、图纸问题11#2#库：射线检测，-28℃以下每名焊工施焊的焊缝抽取10%进行射线检验，其质量不得低于III级，如发现有一处焊缝射线检验不合格，则应对其剩余施焊的焊缝再抽取20%进行射线检验，请明确无损检测方式与比例如再发现有一处焊缝检验不合格，则应对其所有施焊焊缝进行射线检验；2）其他管道焊缝应进行抽样射线检验，其抽查比例不低于5%，且不小于1个焊接接头，其质量不得低于III级。
1#2#库：高压系统和低压系统压力表均为0~4MPa，请问高压系统压力表量程是否应加大？冷施（G）0-3原理图中供液管变径标示，与系统图不同；请问以哪个为准？2层和5层机房调节站系统图、剖面图冲霜管与排液管接法，与对应原理图不同，是否应以原理图为准进行更正？2层调节站系统图中供液集管串联和排液集管串联接法、阀门数量、阀门型号与冷施（G)0-2原理图不同。
图纸中没有机组、储液罐安全阀和安全管的接法，需根据实际采购机组接管位置61#库根据相关规定应配备安全阀接安全管；确定。
安全管自各制冷机房连接至室外。
以制冷原理图为准。
三、其他问题5#制冰机房冰水管道采用什么材质；水阀大小原理图中未标识，是否按照系统图来做；1#、2#、3#、4#制冷机房压缩机辅助设备部分没有管道吊点。
辅助设备采用撬块式机组，个别管道可采取膨胀螺栓+通丝形式吊装。
图纸会审记录工程名称为*****安装工程。
在会审记录中，列出了清单与图纸不一致的项目，以及图纸问题和其他问题。
在1#2#库中，图纸中管道厚度按温度划分，同一管径对应多种11#2#库保温厚度，而清单中只有一种厚度。
图纸会审记录表1. 会审信息
会审日期会审地点参与人员记录人
2021年10月
15日公司会议
室A
张三、李四、王五、赵
六、钱七
小明
2. 会审内容
本次会审主要针对项目A的图纸设计进行讨论和审查。
3. 会审记录
序
号问题描述责任
人解决方案
1图纸中缺少标注尺寸张三补充标注尺寸
2设计图纸中未满足项目需
李四与设计师沟通修改求
3图纸中存在不合理的布局王五重新调整布局
4缺少必要的工序图示赵六补充缺失的工序图
示
5图纸中标注错误的材料钱七更正标注的材料名
称
4. 会审结论
经过讨论和审查，与相关人员进行了沟通，得出以下结论：
1.需要补充标注尺寸，以确保施工过程中的精确度。
2.设计图纸需要进一步修改以满足项目的具体需求。
3.图纸中的布局需要重新调整，以提高效率和操作性。
4.需要补充缺失的工序图示，以便施工人员了解工序
顺序。
5.图纸中的材料标注有错误，需要进行更正。
5. 下一步行动
每位责任人应根据自己所负责的问题，按照解决方案进行
相应的修改和调整。
设计师应与项目团队进行沟通，了解项目需求并进行及时修改。
记录人要及时跟进每个问题的解决情况，并记录相应的修改结果。
6. 附件
无
以上为图纸会审记录表，用于记录图纸会审过程中的问题
和解决方案。
通过会审记录，可以确保项目图纸的准确性和可行性，避免在施工阶段出现问题。
以上记录可作为项目资料的一部分，并用于追踪和验证问题的解决情况。
设计图纸会审记录表精选版在建筑工程领域，设计图纸会审是一项至关重要的工作环节。
它旨在确保设计图纸的准确性、完整性和可行性，提前发现并解决潜在的问题，为项目的顺利推进奠定坚实基础。
本文将为您呈现一份精选的设计图纸会审记录表，通过实际案例展示会审过程中的重点和要点。
一、项目基本信息项目名称：＿____项目地点：＿____建设单位：＿____设计单位：＿____施工单位：＿____二、会审时间和地点会审时间：＿____年_____月_____日会审地点：＿____三、参与会审人员建设单位代表：＿____设计单位代表：＿____施工单位代表：＿____监理单位代表：＿____四、会审内容及意见（一）建筑专业1、总平面图建筑物的定位坐标是否准确，与周边建筑物、道路等的关系是否合理。
消防车道、消防登高面的设置是否满足规范要求。
场地的竖向设计是否合理，排水方向和坡度是否明确。
2、平面图房间的布局和功能是否满足使用要求，门窗的位置和尺寸是否合理。
墙体的厚度和材料是否明确，墙体的轴线位置是否准确。
楼梯、电梯的位置和尺寸是否符合规范要求，疏散通道的宽度是否足够。
3、立面图建筑的外立面效果是否符合设计要求，色彩和材质的搭配是否协调。
门窗的样式和尺寸是否与平面图一致，阳台、栏杆等的造型是否美观。
建筑的高度和层高是否标注清晰，与结构图纸是否相符。
4、剖面图建筑物内部的空间关系和层高是否清晰表达，梁、板、柱的位置和尺寸是否准确。
楼梯的踏步高度和宽度是否符合规范要求，楼梯的净高是否满足要求。
（二）结构专业1、基础设计基础的选型和布置是否合理，地基承载力的取值是否准确。
基础的埋深和尺寸是否满足规范要求，与地质勘察报告是否相符。
基础的防水和防潮措施是否得当。
2、上部结构梁、板、柱的尺寸和配筋是否合理，是否满足强度和变形要求。
结构的抗震设计是否符合规范要求，抗震等级和抗震构造措施是否明确。
预留孔洞和预埋件的位置和尺寸是否准确，是否与建筑、设备专业相协调。
图纸会审记录某某小区项目某期建设单位：某某建设有限公司设计单位：某建筑设计有限公司监理单位：某集团有限责任施工单位：某某建设有限公司会审日期：202x年3月24日图纸会审记录12 某栋楼JG-09bJZ-06a标准层建筑平面图与标准层结构平面图，有很多墙柱长度不一致，墙柱是否均按结构墙柱图施工，请确认。
墙柱按结构图施工否13 JG-02b通结构02b通节点大样图中，节点21没有显示梁顶标高，请确认H面在哪，请确认。
梁底平飘窗底，具体详建筑立面图否14某栋楼JG-19bJG-02b通4-A轴交4-10~4-14轴位置阳台梁，梁平法施工图显示结构梁高为650，但是节点24显示梁从结构H往下仅为640，对不上，请确认按哪个图施工。
（4-A5轴交4-AF~4-AH轴同问）按650否15某栋楼JG-19bJG-02b通所有飘窗位置，结构连梁为650高，但是飘窗节点显示梁底为640，对不上，请确认按哪个图施工。
如修改大样，请提供最新大样按650，降大样图中的640改为650即可否16某栋楼JG-02b通JZ-194-A轴交4-10~4-14轴位置阳台反坎，本楼栋装饰层厚度为60，反坎结构大样与建筑大样对不上，请确认按哪个大样。
按建筑图施工否17某栋楼JG-02b通JZ-03通a结构节点大样14，显示窗台高度结构高为900，装饰层厚度为60，这样建筑窗台高仅剩840，是否符合安全标准，并且与建筑节点大样对不上，此窗台结构大样窗台是否改为960，请确认。
改为960否18某栋楼JG-02b通JZ-04通a4-C轴交4-7轴位置空调板大样7，结构大样显示700宽，与建筑大样对不上，请确认按哪个施工。
此处应与某栋楼统一否19 JZ-06a中凹廊和抄表平台没有建筑大样索引，请确认按哪个大样施工。
与某栋楼统一否20某栋楼JG-02b通JZ-03通a4-14轴交4-E轴位置铁艺栏杆大样，结构大样与建筑大样反坎对不上，请确认按哪个大样施工。
