塑料维卡软化温度的测定(精)

热塑性塑料维卡软化温度(VST)的测定(GB/T1633)1．试样准备*1试样要求厚度在3～6mm，长、宽（或直径）分别为10 mm以上；过厚的材料应单面加工成3～4 mm厚，安装时将加工面朝下；过薄的材料可用2～3块试样迭合进行试验；每组至少二个试样。

2．试验标准2．1升温速率选择：根据试验标准或规定选择：A 速度：5±0.5℃/6minB 速度:12±1.0℃/6min2．2静负荷的选择：施加的静负荷是砝码、负载杆（包括压头）和位移传感器的弹力的总和,根据试验要求,组成静负荷的质量分别为:1000 +039g （对应重力负荷 10N±0.2N）；5000+0199g （对应重力负荷 50N±1N）。

2. 3维卡软化点温度记录的标准在指定速率的升温过程中，当负载杆下移（即针头针入试样体内）1mm时的温度，即确认为维卡软化点温度。

以同组二个试样的软化点温度的算术平均值表示试验结果，二个试验结果相差大于2℃时，应重做。

3．样品的放置3．1取出测试单元，搁置在浴槽面板上；3．2提起负载杆，把试样放在测试板中心位置（见图一），放下负载杆，压针头应位于试样中心；3．3将测试单元浸入浴槽，加上选定的砝码；3．4将温度传感器和水银温度计各顺斜孔插入（水银温度计仅供校对使用，可以不用）；3．5调节位移传感器的上下位置，使传感器检测检测行程位于总行程的中间位置。

4．位移传感器的调整位移传感器的调整比较简单，一般，位移传感器选用的量程为３～5mm，只要调节位移传感器的上下位置，使行程大约处于量程的中间即可。

不过不要忘了，调整传感器前，最好要先将安置好试样的测试架放入面板上的长方孔内，浸入油中，并根据需要加上所需砝码稳妥就位。

5．参数设置从电脑界面的测试仪菜单选项中，点击参数设定，出现以下界面：参数设定 ×仪器设定单元1 单元2 单元3升温速率[摄氏度/小时]: 〇 50 〇120上限温度[摄氏度]: ×××.×参与算术平均值计算：□单元1 □单元2 □单元3确定取消选择测试单元。

建筑管材维卡软化温度试验-概述说明以及解释1.引言1.1 概述建筑管材是建筑工程中不可或缺的一部分，而管材的质量和性能直接影响着建筑物的稳定性和安全性。

维卡软化温度是管材材料热性能的重要指标之一，其大小可以反映出管材在高温环境下的变形和稳定性。

本文将对维卡软化温度进行试验研究，探讨其测试方法、影响因素及应用前景，旨在为建筑管材的选择和设计提供参考依据。

1.2 文章结构:本文主要分为引言、正文和结论三部分。

在引言部分，将介绍维卡软化温度试验的背景和目的，以及本文的结构。

在正文部分，将详细介绍维卡软化温度的定义、测试方法和影响因素。

最后，在结论部分，将对实验结果进行分析，展望维卡软化温度在建筑管材领域的应用前景，并总结本文的主要观点和结论。

通过这样的结构安排，读者可以系统地了解维卡软化温度试验的相关知识，并对其在建筑管材领域的意义有一个清晰的认识。

1.3 目的：本文旨在对建筑管材中常用的维卡软化温度进行试验研究，通过实验测试和数据分析，探讨不同管材的软化温度特性，为建筑材料的选择和应用提供依据。

同时，通过比较不同因素对软化温度的影响，探讨管材的耐热性能，为提高建筑管材的使用寿命和安全性提供技术支持。

通过本研究，可以为建筑工程领域提供参考和借鉴，促进管材行业的发展与进步。

2.正文2.1 维卡软化温度的定义维卡软化温度是指在一定加载条件下，聚合物材料变得软化且开始流动的温度。

它是一种重要的热性能指标，用于评估建筑管材在高温环境下的耐热性能以及抗变形能力。

维卡软化温度通常用来描述聚合物材料在加热过程中的行为，即当材料受热至一定温度时，材料的黏度会降低并开始软化，最终导致材料的流动性增加。

在建筑管材行业中，维卡软化温度的测试非常重要，因为管道材料经常会在高温环境下运行，例如在暖气管道、地暖管道等应用中。

通过测定维卡软化温度，可以评估管道材料在高温环境下的性能表现，从而确保管道系统的安全可靠运行。

维卡软化温度的测定方法通常采用热变形仪或DSC等热分析仪器进行，在一定的加热速率下进行测试，通过监测材料的变形行为和热性能变化来确定软化温度。

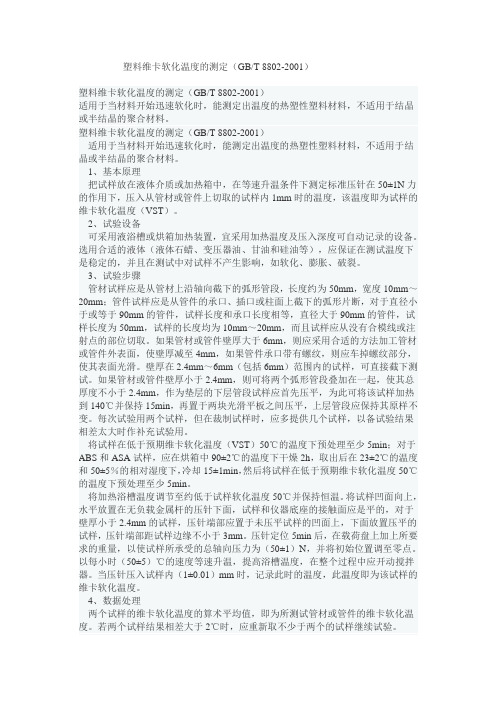

塑料维卡软化温度的测定（GB/T 8802-2001）塑料维卡软化温度的测定（GB/T 8802-2001）适用于当材料开始迅速软化时，能测定出温度的热塑性塑料材料，不适用于结晶或半结晶的聚合材料。

塑料维卡软化温度的测定（GB/T 8802-2001）适用于当材料开始迅速软化时，能测定出温度的热塑性塑料材料，不适用于结晶或半结晶的聚合材料。

1、基本原理把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在50±1N力的作用下，压入从管材或管件上切取的试样内1mm时的温度，该温度即为试样的维卡软化温度（VST）。

2、试验设备可采用液浴槽或烘箱加热装置，宜采用加热温度及压入深度可自动记录的设备。

选用合适的液体（液体石蜡、变压器油、甘油和硅油等），应保证在测试温度下是稳定的，并且在测试中对试样不产生影响，如软化、膨胀、破裂。

3、试验步骤管材试样应是从管材上沿轴向截下的弧形管段，长度约为50mm，宽度10mm～20mm；管件试样应是从管件的承口、插口或柱面上截下的弧形片断，对于直径小于或等于90mm的管件，试样长度和承口长度相等，直径大于90mm的管件，试样长度为50mm，试样的长度均为10mm～20mm，而且试样应从没有合模线或注射点的部位切取。

如果管材或管件壁厚大于6mm，则应采用合适的方法加工管材或管件外表面，使壁厚减至4mm，如果管件承口带有螺纹，则应车掉螺纹部分，使其表面光滑。

壁厚在2.4mm～6mm（包括6mm）范围内的试样，可直接截下测试。

如果管材或管件壁厚小于2.4mm，则可将两个弧形管段叠加在一起，使其总厚度不小于2.4mm，作为垫层的下层管段试样应首先压平，为此可将该试样加热到140℃并保持15min，再置于两块光滑平板之间压平，上层管段应保持其原样不变。

每次试验用两个试样，但在裁制试样时，应多提供几个试样，以备试验结果相差太大时作补充试验用。

将试样在低于预期维卡软化温度（VST）50℃的温度下预处理至少5min；对于ABS和ASA试样，应在烘箱中90±2℃的温度下干燥2h，取出后在23±2℃的温度和50±5％的相对湿度下，冷却15±1min，然后将试样在低于预期维卡软化温度50℃的温度下预处理至少5min。

2004年10月塑料　热塑性塑料－维卡软化温度（ＶＳＴ）的测定（ＩＳＯ　３０６：２００４），德文本ＥＮ　ＩＳＯ　３０６：２００４　DINEN ISO 306 标准中心　５５　１１　０　共14页第1页翻译日期校对日期打字日期ICS 83.080.20 参考资料替代DIN EN ISO 306:1997-01 本欧洲标准EN ISO 306:2004具有德国标准的合法地位德文本前言德国标准化研究所（DIN）与欧洲标准化委员会（CEN）/ 技术委员会（TC）249室“塑料”的合作成果是有目共睹的，其影响早已超出了塑料专业标准化委员会（FNK）的范围。

从DIN 方面参加该欧洲标准制定工作的是下面工作小组。

FNK工作小组102.1室“机械性能和试样制备”2条中引用的国际标准与相应的德国标准对比如下ISO 291 见DIN EN ISO 291ISO 293 见DIN EN ISO 293ISO 294-1 见DIN EN ISO 294-1ISO 294-2 见DIN EN ISO 294-2ISO 294-3 见DIN EN ISO 294-3ISO 2818 见DIN EN ISO 2818ISO 3167 见DIN EN ISO 3167修订与DIN EN ISO 306：1997-01标准比较,作了如下修改:a) 标准的参考文献有所更新b) 钢制品（指4.2条中的平头压杆）的长度限制在1.5 mm ～ 3 mm以内c) 新采用了图2：“测定VST用的带有直接触点加热元件的试验仪器示意图”d) 用直接触点加热元件替代了加热箱（4.5.2条）e) 附录A（供参考）“用加热池和直接触点加热元件分别协助测定VST时，两种测定结果之比较”是新补充的内容f) 表A.1：“以加热速率50℃/h进行试验的结果对比表”是新添加的内容以前版本DIN 53460：1965-10；1969-09；1976-12DIN ISO 306：1990-09DIN EN ISO 306：1997-01共14页第2页德文本附录 NA (供参考)文献指南DIN EN ISO 291塑料-试样制备与试验所需的标准大气压（ISO 291：1997），德文本EN ISO 291：1997DIN EN ISO 293塑料-热塑性塑料的压模试样（ISO 293：1986）德文本EN ISO 293：2003DIN EN ISO 294-1塑料-热塑性塑料的注塑试样-第1部分：多用途试样和试棒的一般原理和制备（ISO 294-1：1996）德文本EN ISO 294-1：1998DIN EN ISO 294-2塑料-热塑性塑料的注塑试样-第2部分：小型拉伸试棒（ISO 294-2：1996）德文本EN ISO 294-2：1998DIN EN ISO 294-3塑料-热塑性塑料的注塑试样-第3部分：小型板片状试样（ISO 294-3：2002）德文本EN ISO 294-3：2003DIN EN ISO 2818塑料-机加工试样的制备（ISO 2818：1994）德文本EN ISO 2818：1996DIN EN ISO 3167塑料-多用途试样（ISO 3167：2002）德文本EN ISO 3167：2003共14页第4页目录前言1 适用范围2 标准参考资料3 试验方法原理4 试验仪器5 试样6 试样预处理7 试验实施8 试验精确度9 试验报告附录A （供参考）采用加热池或触点加热元件所测得的VST值之比较附录B （供参考）再现精确性前言该标准（EN ISO 306：2004）是由国际标准化组织（ISO）技术委员会（TC）/TC 61“塑料”和欧洲标准化委员会（CEN）技术委员会（TC）/ 249室“塑料”共同起草的。

聚合物维卡软化点温度的测定注意事项
1.样品的制备：样品必须均匀且具有代表性。

通常用片状或粉
末状的样品进行测定。

样品的含水量、杂质和颗粒大小将影响测试结果，因此必须控制好这些因素。

2.加热速率：加热速率对维卡软化点的测定结果有很大影响。

要控制好加热速率以保证测定结果的准确性。

不同类型的聚合物需要不同的加热速率，通常建议使用0.5℃/min的加热速率。

3.温度控制：要使用高精度和稳定性温度控制设备，以保证测
定结果的准确性。

在温度升高过程中要保持稳定的加热速率和适当的温度控制，避免出现过程中的温度波动。

4.测试环境：要在恒温恒湿的环境下进行测定，避免温度和湿
度波动对测试结果的影响。

5.测试仪器：应使用经过校准和标准化的维卡软化点测试仪器
进行测定。

6.重复测定：为了提高测试结果的可靠性，建议进行多次重复
测定，并求平均值。

7.样品厚度：样品厚度不能过厚或过薄，通常建议使用0.5mm
左右的样品厚度。

8.样品重量：为了保证测试结果的准确性，建议使用约10mg
的样品重量。

负荷热变形温度的测定负荷热变形温度是衡量塑料耐热性的主要指标之一。

方法原理把一个具有一定尺寸要求的矩形试样，放在跨度为100mm的支座上，并在两支座的中点处，施加规定的负荷，形成三点式简支梁式静弯曲，负荷力的大小，必须使试样形成1.81N/mm2或0.45N/mm2的表面弯曲应力，把受荷后的试样浸在导热的液体介质中，以120℃/h的升温速度升温，当试样中点的变形量达到与试样高度相对应的规定值时，读取其温度，这就是负荷热变形温度。

方法要点1)仪器加热浴箱中的液体热介质，应选取在试验过程中对试样不造成溶胀、软化、开裂等影响的液体，对于大部分塑料，选用硅油较合适。

2）试样试样为一矩形样条，其长度为120mm，高为9.8～15mm之间，其厚度对于模塑材料为3.0～4.2mm ，对于板材可用板材原始厚度3～13mm 的范围，如板材的厚度大于13mm ，则应在其一面机械加工至符合要求的厚度。

3）测定首先要精确测量试样的尺寸，再根据试样实际的尺寸计算出负荷力的大小，计算公式如下：Lbd F 322σ=式中：F ——负荷力，N ； b ——试样宽度，mm d ——试样高度，mm L ——支座间距离，100mmσ——试样公称表面应力（1.81N/mm 2或0.45N/mm 2）。

根据计算出来的力，调节试样的负荷，试验设备中的负荷杆及变形测量装置的附加力都应计入总负荷之中。

其后按规定进行升温，当试样中点的变形量达到规定值时，读取其温度即为负荷热变形温度。

还需指出，试样高度的变化不但要改变负荷力的大小，而且对试验终了时的中点变形量也要作出相应的改变。

试样高度与标准变形量对应关系见下表表试样高度同标准变形量关系试验方法标准中，规定了可选用两种表面应力，但对于0.45N、mm2的应力，由于试样所受的力较小，而试样尺寸的测量，仪器附加力的计算及传力杆摩擦等因素所产生的误差基本上是一个定数，因此其相对误差较大。

测试结果也表明，采用小负荷时其数据分散性较大，因此一般不采用小负荷。
