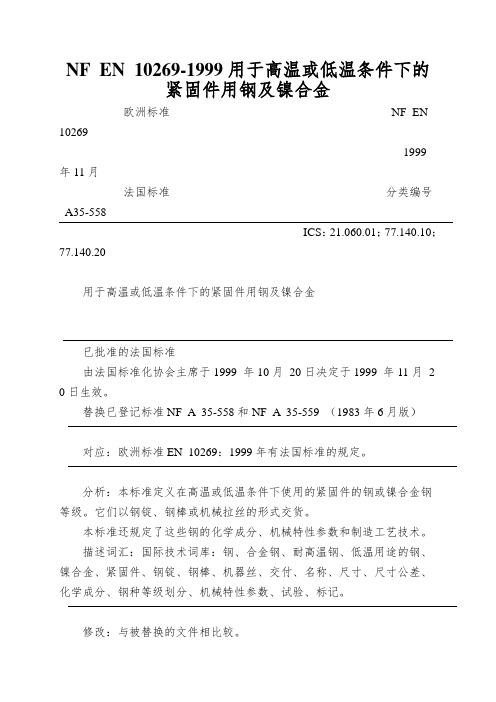

NF EN 10269-1999用于高温或低温条件下的紧固件用钢及镍合金欧洲标准NF EN 102691999年11月法国标准分类编号A35-558ICS：21.060.01；77.140.10；77.140.20用于高温或低温条件下的紧固件用钢及镍合金已批准的法国标准由法国标准化协会主席于1999 年10月20日决定于1999 年11月2 0日生效。
替换已登记标准NF A 35-558和NF A 35-559 （1983年6月版）对应：欧洲标准EN 10269：1999年有法国标准的规定。
分析：本标准定义在高温或低温条件下使用的紧固件的钢或镍合金钢等级。
它们以钢锭、钢棒或机械拉丝的形式交货。
本标准还规定了这些钢的化学成分、机械特性参数和制造工艺技术。
描述词汇：国际技术词库：钢、合金钢、耐高温钢、低温用途的钢、镍合金、紧固件、钢锭、钢棒、机器丝、交付、名称、尺寸、尺寸公差、化学成分、钢种等级划分、机械特性参数、试验、标记。
修改：与被替换的文件相比较。
―增加和/或减少了钢种。
―对化学成分特性参数和实验等方面作了修改。
纠正：由法国标准协会出版发行全欧编号92049 巴黎拉德芳斯－2－用于紧固件的钢BNS 9-8 0标准化委员会成员主席：M KOZLOWSKI秘书：BNSM BATAILLE UNMM BRUNET ASCOMETALLA DEFENSEM DEGARDIN 工业部M DESVIGNES SNCF NORHAM DUMONT BECK CRESPELMLLE GESLINN 法国标准协会M GUYON CNOMO-雷诺汽车公司M JARBOUI CETIMM KOZLOWSKI Albert BNSM LAURENT DCN CHERBOURGM LECAT 阿尔斯通-斯坦恩工业公司M MARTIN Pierre Roger IMPHYM MARTINOLLE SNCTM REGER EDF/SCF SQRM RENAUT FRAMATOME LA DEFENSEM ROUSSEAU Daniel UGINE SA VOIEM STAROPOLI GDFM TERRIER Marcel FORMER SAM THIERREE Dominique AUBERT & DUV AL NEUILLY-3-法国版前言引用法国标准在“标准化引用“一文中所提到的标准与相同法国标准之间的对应关系如下：CR10260 ：A 02-005-3 （分类索引A02-005-3）EN10002-1：NF EN10002-1（分类索引A03-001）EN10002-5 ：NF EN10002-5（分类索引A03-005）EN10003-1 ：NF EN10003-1（分类索引A03-031）EN10020：NF EN10020（分类索引A02-025）EN10021 ：NF EN10021（分类索引A00-100）EN10027-1 ：NF EN10027-1（分类索引A02-005-1）EN10027-2 ：NF EN10027-2（分类索引A02-005-2）EN10045-1 ：NF EN10045-1（分类索引A03-011）EN10052 ：NF EN10052（分类索引A02-010）EN10079 ：NF EN10079（分类索引A40-001）EN10168 ：NF EN10168（分类索引A03-116）1）EN10204 ：NF EN10204（分类索引A00-001）EN10221 ：NF EN10221（分类索引A40-502）EN10272 ：NF EN10272（分类索引A36-225）EN ISO377：NF EN ISO377（分类索引A36-225）在《标准化引用》一文中提到了但在法国标准中找不到对应标准的标准如下（可从AFNOR处获得）：ISO 14284：1996与往常法国名称的对应：下表指示性地明确了往常各类法国标准定义的钢种和合金钢种与NF EN 10269标准所定义的钢种的比较，以关心使用者在遇到对应关系的苦恼时进行选择。
常用钢板标准参考宝钢【产品牌号及标准】【镀锌层重量】【表面处理分类】注：表面处理记号与牌号可任意组合，如SECC－P，SECD－N，SECE－O等。
【通常可供规格范围】【产品牌号及标准】【产品的种类及代号】【镀层种类及可供范围】g/m2【推荐的标准镀层重量】g/m2【表面处理种类及特点】/彩色涂层产品【产品牌号及标准】注：代号后加G表示钢窗用牌号,如TSt02G钢窗料按A级T弯供货。
【按用途、涂料种类、涂料结构分类及代号】注：上表面指以钢板交货时，钢板的正表面为上表面，以钢卷交货时，钢板的外表面为上表面。
【通常可供规格范围】镀铝锌钢板基板则由55%的铝，43.5%的锌和1.5%的硅组成的合金涂层，其防腐能力为同等条件的镀锌钢板基板的4-6倍，是用于屋面、外墙面比较理想的材料。
镀铝锌板经实践证明具有下述特点：非凡的耐候性且使用20年以上无须进行维修。
最近对该屋面/墙面系统早期产品的测试结果表明:镀铝锌板在数十年强烈太阳光线照射、暴晒、工业排泄物的侵蚀及温度应力的作用下，主体性能完好无须进行任何维修。
全球超过5亿平方米的工程实例使该镀铝锌板正在得到更多的建筑师和业主的青睐。
卓越的抗侵蚀性能，新颖的设计风格正是这种屋面/墙面系统广为应用的原因。
研究表明: 目前这种屋面系统在大多数情况下期望达到超过30年甚至更长年限的使用寿命，且无须进行主体维修。
1. 彩色镀铝锌钢板的基材为质轻而高强力的钢材。
2. 经连续式热浸处理后，在钢板的两面形成镀铝锌合金层，经20年的不同环境、实地试验证实了在同样环境下，镀铝锌钢板比镀锌钢材耐用四倍以上。
3. 在镀铝锌钢材上涂上一层化学皮膜，在化学皮膜上再涂覆上极耐腐蚀的环氧基树脂底漆，增加防腐蚀功能。
4. 面层覆涂上耐侯性极佳的有色涂覆特殊强化学聚酯，确保镀铝锌钢板能在使用多年后仍能保持自己的原有色彩和光泽，底部则涂上一层浅灰色涂料使钢板更加美观。
冷连轧薄钢板及钢带Q/BQB 402-1999代替Q/BQB 402-97≥0.30～≤0.40＞0.40～≤0.60＞0.60～≤0.80＞0.80～≤1.00＞1.00～≤1.20＞1.20～≤1.60＞1.60～≤2.00＞2.00～≤2.50＞2.50～≤3.0＞3.0～≤3.5±0.025±0.035±0.045±0.05±0.06±0.07±0.08±0.10±0.11±0.14±0.035±0.045±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15－±0.05±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15±0.04±0.05±0.06±0.07±0.08±0.10±0.12±0.14±0.16±0.17±0.05±0.06±0.07±0.08±0.09±0.11±0.13±0.15±0.17±0.19－±0.07±0.08±0.09±0.10±0.11±0.13±0.15±0.17±0.19/冷轧系列产品【产品牌号及标准】宝钢企业标准相当国外标准说明标准号牌号标准号牌号一般用Q/BQB403Q/BQB402St12SPCCDIN1623JISG3141St12SPCC冰箱等家电外壳、油桶、钢家俱等一般成形加工用。

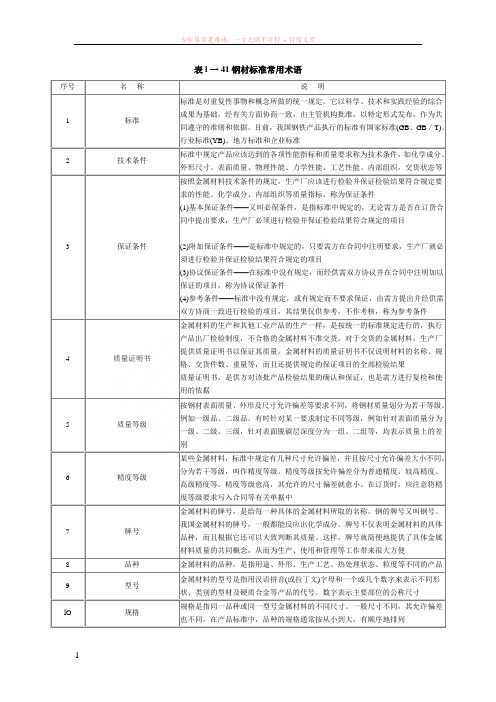

表l一41钢材标准常用术语序号名称说明1 标准标准是对重复性事物和概念所做的统一规定。
它以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。
目前，我国钢铁产品执行的标准有国家标准(GB、GB／T)、行业标准(YB)、地方标准和企业标准2 技术条件标准中规定产品应该达到的各项性能指标和质量要求称为技术条件，如化学成分、外形尺寸、表面质量、物理性能、力学性能、工艺性能、内部组织，交货状态等3 保证条件按照金属材料技术条件的规定，生产厂应该进行检验并保证检验结果符合规定要求的性能、化学成分、内部组织等质量指标，称为保证条件(1)基本保证条件——又叫必保条件，是指标准中规定的，无论需方是否在订货合同中提出要求，生产厂必须进行检验并保证检验结果符合规定的项目(2)附加保证条件——是标准中规定的，只要需方在合同中注明要求，生产厂就必须进行检验并保证检验结果符合规定的项目(3)协议保证条件——在标准中没有规定，而经供需双方协议并在合同中注明加以保证的项目，称为协议保证条件(4)参考条件——标准中没有规定，或有规定而不要求保证，由需方提出并经供需双方协商一致进行检验的项目，其结果仅供参考，不作考核，称为参考条件4 质量证明书金属材料的生产和其他工业产品的生产一样，是按统一的标准规定进行的，执行产品出厂检验制度，不合格的金属材料不准交货。
对于交货的金属材料，生产厂提供质量证明书以保证其质量。
金属材料的质量证明书不仅说明材料的名称、规格、交货件数、重量等，而且还提供规定的保证项目的全部检验结果质量证明书，是供方对该批产品检验结果的确认和保证，也是需方进行复检和使用的依据5 质量等级按钢材表面质量、外形及尺寸允许偏差等要求不同，将钢材质量划分为若干等级。
例如一级品、二级品。
有时针对某一要求制定不同等级，例如针对表面质量分为一级、二级、三级，针对表面脱碳层深度分为一组、二组等，均表示质量上的差别6 精度等级某些金属材料，标准中规定有几种尺寸允许偏差，并且按尺寸允许偏差大小不同，分为若干等级，叫作精度等级。

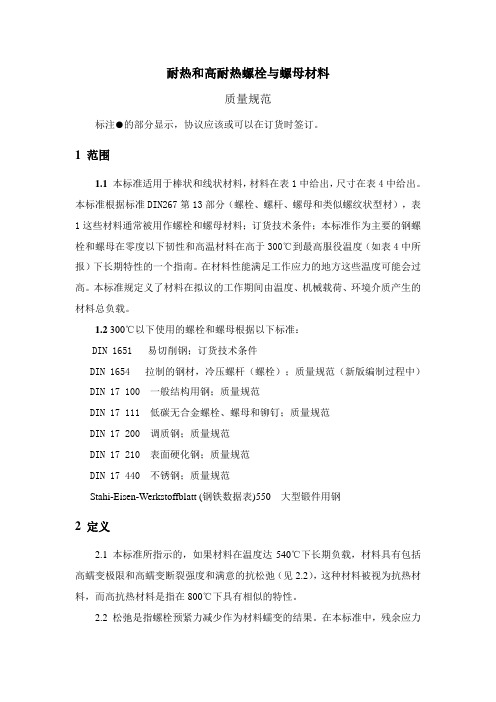

耐热和高耐热螺栓与螺母材料质量规范标注●的部分显示，协议应该或可以在订货时签订。
1 范围1.1 本标准适用于棒状和线状材料，材料在表1中给出，尺寸在表4中给出。
本标准根据标准DIN267第13部分（螺栓、螺杆、螺母和类似螺纹状型材），表1这些材料通常被用作螺栓和螺母材料；订货技术条件；本标准作为主要的钢螺栓和螺母在零度以下韧性和高温材料在高于300℃到最高服役温度（如表4中所报）下长期特性的一个指南。
在材料性能满足工作应力的地方这些温度可能会过高。
本标准规定义了材料在拟议的工作期间由温度、机械载荷、环境介质产生的材料总负载。
1.2 300℃以下使用的螺栓和螺母根据以下标准：DIN 1651 易切削钢；订货技术条件DIN 1654 拉制的钢材，冷压螺杆（螺栓）；质量规范（新版编制过程中） DIN 17 100 一般结构用钢；质量规范DIN 17 111 低碳无合金螺栓、螺母和铆钉；质量规范DIN 17 200 调质钢；质量规范DIN 17 210 表面硬化钢；质量规范DIN 17 440 不锈钢；质量规范Stahi-Eisen-Werkstoffblatt (钢铁数据表)550 大型锻件用钢2 定义2.1 本标准所指示的，如果材料在温度达540℃下长期负载，材料具有包括高蠕变极限和高蠕变断裂强度和满意的抗松弛（见2.2），这种材料被视为抗热材料，而高抗热材料是指在800℃下具有相似的特性。
2.2 松弛是指螺栓预紧力减少作为材料蠕变的结果。
在本标准中，残余应力对于初应力δA相关一个初始应变εA在一个定义的载荷时间例如1000，10000或者30000小时，材料被视为是具有抗松弛特性（见表10）。
2.3有色金属材料的热处理相关的技术定义和表述，见DIN 17 014第一部分。
3 尺寸及应允尺寸偏差3.1 尺寸标准在本标准的后面列出，适用于依据本标准制造的产品，但是，材料X22CrMoV121到NiCr20TiAl（见表1）在本尺寸标准中没有列出全部的尺寸并且没有保持所有的应允偏差。
DIN17175-1979标准德国工业标准DIN17175-1979年5月出版《耐热无缝钢管供货技术条件》此标准代替：DIN 17175第一部分，DIN17175第二部分及其附页与国际标准化组织（ISO）颁布的ISO 2604Ⅱ国际标准的关系，请参阅说明。
标有黑点的各节的内容，须在订货时进行协议或可能在订货时注明。
1.适用范围本标准适用于无缝钢管①，包括表1中所列的热强钢制成的用于集箱的管子。
这些管子可用于制造温度达600℃和同时是高温下运行的蒸汽锅炉、管道、压力容器和仪表，由于总的负荷和特殊的氧化条件不同，可以降低或升高所列的温度限制。
注①：此外，对应满足德国蒸汽锅炉委员会（DDA）颁布德《蒸汽锅炉技术规程（TRD）》的用于锅炉部件的管子，还应该注意这些规程条款。
偶尔也应考虑《压力容器技术规程》（西德AD压力容器规范）DIN德国标准化研究所钢铁标准委员会（FES）注册；DIN德国标准化研究所钢铁标准委员会管子、管子联接和管道标准委员会2.同样有效的标准及参考资料DIN 2391第一部分冷拉或冷轧精密无缝钢管：尺寸。
DIN 2413 钢管：抗内压力的壁厚计算。
DIN 2448 无缝钢管：尺寸与重量。
DIN 2915 水管锅炉用无缝和焊接钢管：一览表。
DIN 2917 热蒸汽管和集箱用的无缝钢管：尺寸（草稿）DIN 17007第2部分材料编号：1组的分类：钢DIN 50049 材料试验证明书DIN 50115 金属材料试验：缺口冲击韧性试验DIN 50125 金属材料试验：拉伸试验，制备原则DIN 50136 金属材料试验：管材的环形压扁试验DIN 50137 钢的试验：管材的环形扩口试验DIN 50138 钢的试验：管材的环状拉伸试验DIN 50140 金属材料试验：无精调能力测定计的管子和管片拉伸试验DIN 50145 金属材料试验：拉伸试验SIN 合订本3 DIN 标准和钢铁材料手册的钢铁材料简称和材料编号钢铁检验手册1805 钢铁成品分析的采样和制备试样钢铁检验手册1915 对热强钢管纵向裂缝的超声波检验钢铁检验手册1918 对热强钢管横向裂缝的超声波检验钢铁检验手册1919 对热强钢分层缺陷的超声波检验钢铁检验手册1925 用于测定密度的管材涡流检验冶金实验室手册，卷2 金属材料研究冶金实验室手册，卷6 被推荐的拉伸方法明细表、取样方法、分析方法3.概念就本标准说，这些在较高温度时，部分可达600℃，甚至在长期负荷下仍有良好机械性能的钢材，被认为是热强钢。
德国工业标准 DIN标准号标准名称牌号材料号脱氧方式化学成分％不大于下列厚度(mm)的屈服点值ReH, Mpa 不小于下列厚度(mm)的抗拉强度，MPa下列取向、厚度、标距下的伸长率值，％不小于下列厚度(mm)的弯心直径（弯曲180°），直径/厚度不同厚度(mm)的冲击功值，J取向L0＝80mmL0=5.65热处理温度℃厚度厚度(mm)C P S N≤16＞16～40＞40～63＞63～80＞80～100＜33～1000.5～＜11～＜1.51.5～＜22～＜2.52.5～33～40＞40～63＞63～100＜33～63＞63～100＞10～63＞63～100DIN 17100 (1980)一般结构St33 1.0035任选－－－－185175310～540≥290纵横1081191210131114121816－－－－2.5333.5－－UST37－21.0037任选≤16＞16～1000.17(0.21)0.20(0.25)0.050(0.065)0.050(0.065)0.007(0.010)235225215205195360~510340~470纵横171518161917201821192624252324220.51.5121.52.5U或N＋20厚度＞10～16时为27J－Ust37-2 1.0036U0.007(0.009)RSt37-2 1.0038R≤40＞40～1000.17(0.19)0.20(0.25)0.050(0.065)0.050(0.065)0.009(0.010)235225215215215U或N＋2027－St37-2 1.0116RR≤1000.17(0.19)0.040(0.050)0.040(0.050)-0.5111.51.52U02723N－20 St44-2 1.0044R≤400.21 0.050 0.050 0.009275265255245235430 410 纵14 15 16 17 18 22 21 20 2 2.5 3 U或＋202723备注：1.钢牌号后的数字表示质量等级，相对等级2而言，等级3的钢必须满足脆性断裂不敏感性的较高要求，它表现在冲击韧性试验温度上。
