交流电机工作原理

交流永磁电动机的工作原理

永磁电动机是一种以永磁材料作为磁场源的电动机。其工作原理可以简单归纳为以下几个步骤：

1. 产生磁场：永磁电动机通过内部的永磁体产生稳定的磁场。这些永磁体可以是永磁铁氧体、钕铁硼或硬铁永磁体等。

2. 磁场与电流相互作用：当电动机的电流流过定子线圈时，定子线圈产生的磁场与永磁体的磁场相互作用，产生力矩。

3. 旋转：由于产生的力矩，电动机的转子开始旋转。转子上的电流感应线圈（通常为感应电枢）与磁场相互作用，产生电动势。这个感应电动势将产生感应电流，并与定子线圈的磁场相互作用，进一步加强动力。

4. 反转：转子继续旋转，直到达到设定的转速。此时，电动机通过调整输入电流的大小来保持稳定的转速和负载。

总结来说，永磁电动机利用永磁体产生磁场，并利用定子线圈和感应电动势产生的电流与磁场相互作用，从而产生力矩驱动转子旋转。通过调整输入电流的大小，可以控制电动机的速度和负载。

永磁同步电机和交流异步电机的工作原理

永磁同步电机和交流异步电机是两种广泛应用于工业和家庭领域的电机。它们的工作原理有所不同，各有优缺点。本文将详细介绍这两种电机的工作原理，以便读者更好地了解它们的特性和应用场景。

一、永磁同步电机工作原理

永磁同步电机是一种基于永磁体励磁的同步电机。它主要由定子、转子和轴承等部分组成。定子通常由硅钢片叠成，用来产生交流电场；转子则由永磁体构成，可在定子电场的作用下产生旋转力矩。

工作时，永磁同步电机首先通过电源将交流电输入定子，以产生旋转的磁场。这个旋转磁场会与转子中的永磁体相互作用，产生旋转力矩。这个力矩会使转子跟随定子磁场旋转，实现电机的转动。

二、交流异步电机工作原理

交流异步电机是一种感应电机，其工作原理基于电磁感应定律。它主要由定子、转子和气隙等部分组成。定子由硅钢片叠成，用来产生旋转磁场；转子则由导条和端环组成，可在定子磁场的作用下产生感应电流。

工作时，交流异步电机首先通过电源将交流电输入定子，以产生旋转的磁场。这个旋转磁场会与转子中的导条相互作用，产生感应电流。这个电流会产生一个相反的磁场，与定子磁场相互作用，产生旋转力矩。这个力矩会使转子跟随定子磁场旋转，实现电机的转动。

三、对比分析

1.特点对比

永磁同步电机具有效率高、体积小、重量轻、损耗小等优点，因此在节能方面具有显著优势。同时，由于采用了永磁体励磁，它还具有宽广的调速范围和优异的动态性能。然而，永磁同步电机的制造成本较高，且在高温、高湿等恶劣环境下容易出现退磁现象。

交流异步电机结构简单、坚固耐用、成本较低，因此在一些特定应用场景中具有不可替代的优势。此外，交流异步电机还具有较好的耐高温、高湿等环境的能力。然而，由于采用了感应原理，它的效率相对较低，体积和重量也较大。

2.应用场景对比

永磁同步电机适用于需要高效率、小体积、轻重量和优动态性能的应用场景，如电动汽车、电梯、压缩机等。此外，在风力发电、太阳能发电等新能源领域，永磁同步电机也有着广泛的应用。

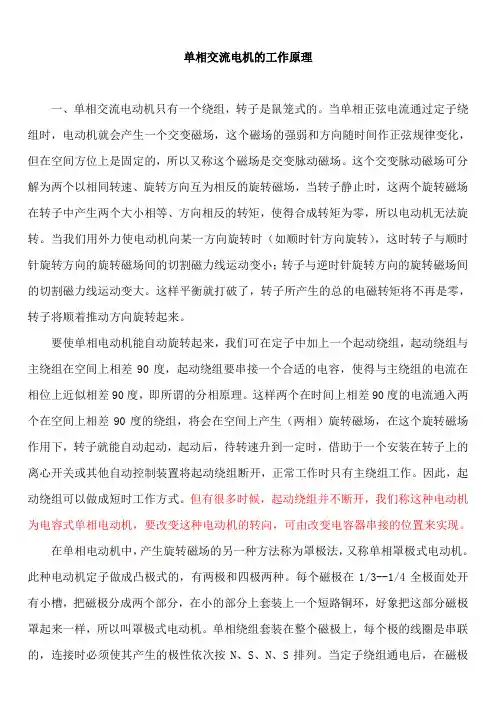

单相交流电机的工作原理

一、单相交流电动机只有一个绕组，转子是鼠笼式的。当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式的，有两极和四极两种。每个磁极在1/3--1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。当定子绕组通电后，在磁极

交流发电机工作原理

交流发电机是一种能够转换机械能为电能的装置。在人类通电历史的长河中，交流发电机被广泛应用于各种工业、农业和家庭用电中。本文将重点介绍交流发电机的工作原理和基本结构，希望能够为读者提供更深刻的理解。

一、交流发电机的工作原理

交流发电机的工作原理基于“法拉第电磁感应定律”，也就是“导体在磁场中被剪切时会产生电动势”。其中，电动势的大小和导体剪切磁场的速度成正比。

交流发电机的基本构造是由一组定子和一组转子构成的。定子上绕有若干个线圈，线圈中传递的电流会在它们周围产生磁场。转子是由一个或多个永磁体和一个或多个导电环组成的。当转子在定子中旋转时，导电环会与定子的线圈中的磁场相互作用，导致导电环中产生电动势，这就是交流发电机发电的原理。

二、交流发电机的基本结构

交流发电机的基本结构包括定子、转子、滑环、支撑系统、调节系统等。下面分别介绍。

1、定子：交流发电机定子是由铁芯和线圈组成的。铁芯的作用是形成磁路，提高磁通量。线圈则被绕在铁芯上，通电后就会在定子上形成磁场。 2、转子：交流发电机转子一般由铁心、导电环和永磁体组成。铁心的作用是形成磁路，提高磁通量。导电环则固定在铁心上，其作用是让电能从定子上流到外部负载。永磁体则被固定在转子上，用来提供磁通量。

3、滑环：滑环是在转子上与导电环形成接触的组件。通过滑环，电能可以从定子传递到导电环上，为外部负载提供电源。

4、支撑系统：支撑系统主要由轴承和支架组成，其作用是维持转子的平衡和稳定性。在高速旋转时，支撑系统能够显著减少磨损和振动。

5、调节系统：为了保持交流发电机输出电压的稳定性，调节系统被广泛应用。这种系统可以自动控制发电机的输出电压，并根据需要进行微小的调整。

三、总结

交流发电机是一种广泛用于各种应用领域的技术。它可以将机械能转化为电能，为人类的生产生活提供强大的支持。本文介绍了交流发电机的工作原理和基本结构，希望能够帮助读者更好地理解交流发电机的原理，并进一步推动交流发电技术的发展。
