顶管施工技术在城市给排水管道工程中的应用_2

简析顶管技术在污水管道施工中的应用

摘要：本文结合泉州市江南污水管网系统管道工程施工案例，介绍了顶管技术的土压力平衡盾构的基本原理，提出顶管技术的应用分析和施工措施，总结出管线定位、顶进速度是顶管技术的关键环节, 这两个环节控制的好坏, 直接关系到工程质量。

关键词：市政工程；顶管；污水管道；应用

1 工程概述

在市政工程建设中, 长距离管道的敷设是一项经常遇到的工程问题。随着顶管技术的应用推广, 研究敷设顶管工艺技术已成为引人注目的课题。

在一些不允许开挖施工的路段, 采用顶管技术是一种比较理想的施工工艺，它是地下管线施工中穿越障碍时常用的一种施工技术。施工时, 首先设置工作井, 并在工作井内设置顶管机导轨和液压千斤顶, 然后借助顶管机的掘进和千斤顶的顶力将预制的管段顶入地层, 边顶进, 边将管段接长, 直到越过障碍物,

并到达接收井中, 如顶进时需要克服的阻力大于主千斤顶的能力, 可适当布置中继站。

泉州市江南污水管网系统工程（3号泵站污水系统）顶管总长约2500米，其中兴贤路北段：管径DN1400，桩号0-020~1+409；火炬街路段：管径DN1000，桩号0+000~K0+793.301、0+610.891~污水泵站。顶管管材采用钢筋混凝土内衬改性聚氯乙烯排水管。地质勘察报告表明,顶管工程的管位上部位于地表以下4.4-5.8m的杂填土、淤泥质土及素填土的混合土层中。该土层较复杂, 含有瓦砾砖碎块、砾石及生活垃圾。顶管的下部位于砂质粉土中, 其中个别路段土层由砂质粉土逐渐过渡为粘土夹砾石。该路段地下水位在地表下0.4-1.4m, 且随晋江潮水水位变化。该项目地处交通要道，沿线车流量较大,现状不允许开挖施工。因此,采用大刀盘泥水平衡顶管法是本工程污水管道施工的一种理想的施工工艺。

2对高程及轴线位移允许偏差值的控制

(1)该污水管道工程的地质条件及定位控制标准的确定:在复杂地质条件下进行长距离曲线顶管尚无标准可循, 因此,在满足设计的使用功能和不损坏接头及防水性能的要求下, 根据《上海市市政工程施工及验收技术规范》中“ 顶管允许偏差表” 中高程及轴线位移的参数, 制定本工程的允许偏差。本工程允许偏差与《上海市政工程施工及验收技术规范》要求对比示于表1。

市政给排水施工中顶管施工技术应用研究

作者：杨升

来源：《中国房地产业》 2018年第23期

【摘要】近年来，城市化的步伐越来越快，城市基础设施得到了极大的改善。作为城市基础设施的重要组成部分和重要组成部分，给排水系统与人们的生产生活息息相关。人口的增长和城市工业化的发展给城市供水和排水工程的建设带来了巨大的困难。随着科学技术的进步，许多新材料、新技术、新工艺逐渐应用于给排水施工中，顶管技术是其中的重要性能之一。这项技术侧重于地质技术、化学技术、冶金技术和电子技术，具有很强的复杂性和全面性。在管道敷设施工中应用顶管技术, 可以实现管道建设、维修的地下操作, 无需进行路面开挖,不会对城市外貌造成损害, 对生态环境的污染也比较小。合理应用顶管施工技术, 能够推动城市给排水系统可持续发展。

【关键词】市政给排水施工；顶管施工技术；应用；研究

1、顶管技术的简述

顶管技术是一种用于市政建设的非开挖隧道管道施工技术。与开挖技术相比，顶管技术对周围环境的影响较小，噪音和施工现场也较小。这项技术可以深入地下进行施工，而不会严重影响表面外观，大大提高了市政排水工程的质量，缩短了施工周期，并在一定程度上节约了成本，这是其他技术无法比拟的优势，比如挖掘埋地管道。然而，顶管技术的专业技术要求相对严格。顶管技术最突出的特点就是适应性问题, 针对不同的地质情况、施工条件以及设计要求,

都要采取与之适应的方式。

2、影响顶管技术运用的要素

2.1 顶管材质

在排水管道的实际施工中，常用的材料主要是塑料、钢筋混凝土和钢管。在选择排水管道材料时，我们可以考虑排水管道材料的特性和排水要求。一般来说，钢筋混凝土顶管由于其强度和压力高，在城市排水管的施工中可以优先考虑。

2.2 工作坑的形状、稳定程度

顶管施工技术主要在工作坑内完成。因此，在施工过程中，由于每个工作坑的尺寸不同，有必要根据工作坑的特点选择科学合理的顶管方法。此外，工作坑的稳定性对顶管技术的应用有很大影响。在选择工作坑时，应考虑其排水和开挖。

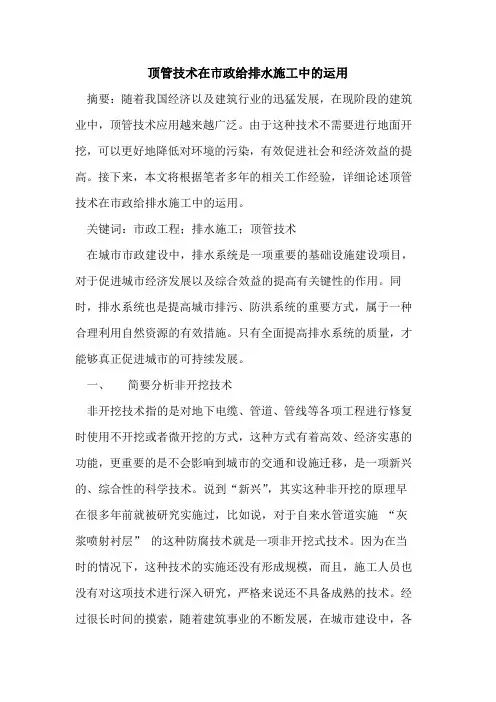

顶管技术在市政给排水施工中的运用

摘要：随着我国经济以及建筑行业的迅猛发展，在现阶段的建筑业中，顶管技术应用越来越广泛。由于这种技术不需要进行地面开挖，可以更好地降低对环境的污染，有效促进社会和经济效益的提高。接下来，本文将根据笔者多年的相关工作经验，详细论述顶管技术在市政给排水施工中的运用。

关键词：市政工程；排水施工；顶管技术

在城市市政建设中，排水系统是一项重要的基础设施建设项目，对于促进城市经济发展以及综合效益的提高有关键性的作用。同时，排水系统也是提高城市排污、防洪系统的重要方式，属于一种合理利用自然资源的有效措施。只有全面提高排水系统的质量，才能够真正促进城市的可持续发展。

一、 简要分析非开挖技术

非开挖技术指的是对地下电缆、管道、管线等各项工程进行修复时使用不开挖或者微开挖的方式，这种方式有着高效、经济实惠的功能，更重要的是不会影响到城市的交通和设施迁移，是一项新兴的、综合性的科学技术。说到“新兴”，其实这种非开挖的原理早在很多年前就被研究实施过，比如说，对于自来水管道实施 “灰浆喷射衬层” 的这种防腐技术就是一项非开挖式技术。因为在当时的情况下，这种技术的实施还没有形成规模，而且，施工人员也没有对这项技术进行深入研究，严格来说还不具备成熟的技术。经过很长时间的摸索，随着建筑事业的不断发展，在城市建设中，各种地下管道都逐渐扩大，鉴于现时的需求，人们对这种技术开始研究，最终形成了独立性质的科学。但是，在现实的操作过程中，人们对这项技术还存在一定的认识错误，认为这种技术就是不挖沟或不开挖。 随着城市建设中顶管技术的不断运用，这种方式不仅全面提高了施工效率，而且对提高城市综合效益有很好的促进作用。

二、 市政给排水施工中顶管技术的运用

1、 设置工作坑

在施工之前，应该根据方便运输、方便出土、方便排水等要求设计好顶管工作坑的具体位置，合理选择“封闭式”的膜框架有效支撑工作坑，如果是“矩形”形状的工作坑，还应该在矩形的四个角放好斜支撑。与此同时，还需要对施工周围采取相关的安全生产措施进行保护，比如说，地上建筑物或地下建筑物等等，做好安全保护措施，为接下来施工的顺利开展打下良好基础。由钢板、型钢或方木共同组成后背墙。工作井的形式和接收井的形式共同组成了顶管井，一般来说，顶管井的建造结构非常多，其中钢筋混凝土是采用最多的一种结构方式。在结构方面，工作井采用单排孔井或单孔井平。单孔井截面形式一般分为矩形、正方形和圆形等形状，一般采用矩形截面的比较多，不同形状的单孔井其受力性能也是不一样的，受力性能最好的是圆形截面，最低的是矩形截面。在布置结构时，可以在井内设好内支撑，从而提高受力结构。

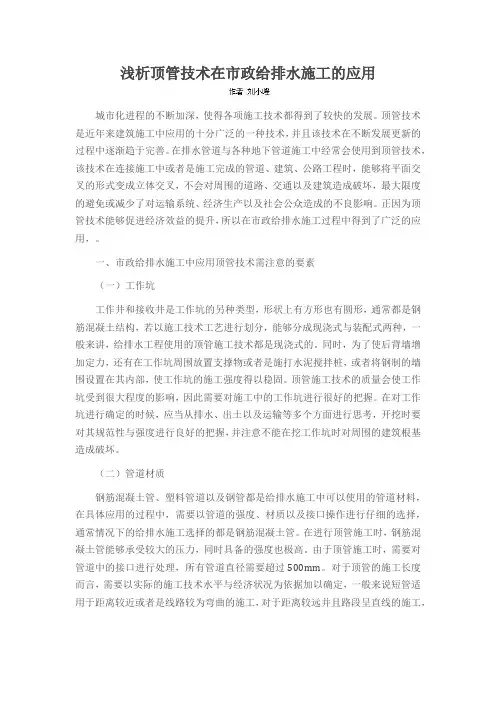

浅析顶管技术在市政给排水施工的应用

城市化进程的不断加深，使得各项施工技术都得到了较快的发展。顶管技术是近年来建筑施工中应用的十分广泛的一种技术，并且该技术在不断发展更新的过程中逐渐趋于完善。在排水管道与各种地下管道施工中经常会使用到顶管技术，该技术在连接施工中或者是施工完成的管道、建筑、公路工程时，能够将平面交叉的形式变成立体交叉，不会对周围的道路、交通以及建筑造成破坏，最大限度的避免或减少了对运输系统、经济生产以及社会公众造成的不良影响。正因为顶管技术能够促进经济效益的提升，所以在市政给排水施工过程中得到了广泛的应用，。

一、市政给排水施工中应用顶管技术需注意的要素

（一）工作坑

工作井和接收井是工作坑的另种类型，形状上有方形也有圆形，通常都是钢筋混凝土结构，若以施工技术工艺进行划分，能够分成现浇式与装配式两种，一般来讲，给排水工程使用的顶管施工技术都是现浇式的。同时，为了使后背墙增加定力，还有在工作坑周围放置支撑物或者是施打水泥搅拌桩，或者将钢制的墙围设置在其内部，使工作坑的施工强度得以稳固。顶管施工技术的质量会使工作坑受到很大程度的影响，因此需要对施工中的工作坑进行很好的把握。在对工作坑进行确定的时候，应当从排水、出土以及运输等多个方面进行思考，开挖时要对其规范性与强度进行良好的把握，并注意不能在挖工作坑时对周围的建筑根基造成破坏。

（二）管道材质

钢筋混凝土管、塑料管道以及钢管都是给排水施工中可以使用的管道材料，在具体应用的过程中，需要以管道的强度、材质以及接口操作进行仔细的选择，通常情况下的给排水施工选择的都是钢筋混凝土管。在进行顶管施工时，钢筋混凝土管能够承受较大的压力，同时具备的强度也极高。由于顶管施工时，需要对管道中的接口进行处理，所有管道直径需要超过500mm。对于顶管的施工长度而言，需要以实际的施工技术水平与经济状况为依据加以确定，一般来说短管适用于距离较近或者是线路较为弯曲的施工，对于距离较远并且路段呈直线的施工，通常使用长管，从而避免装管次数过多。在施工中要依据地质以及管道覆土的深度适当的增加管材的强度与厚度。
