市政给排水施工中顶管技术的应用

发布时间：2023-03-15T07:18:43.695Z 来源：《科技潮》2023年1期 作者： 张露露 祁辉

[导读] 作为市政工程中非常重要的一个组成部分，给排水施工中应用技术的合理性、有效性及对施工质量可产生的影响，受到了人们的高度重视。

湖北省城建设计院股份有限公司 湖北武汉 430000

摘要：作为市政工程中非常重要的一个组成部分，给排水施工中应用技术的合理性、有效性及对施工质量可产生的影响，受到了人们的高度重视。因此，当前有必要在明确顶管技术优势的基础上，分析其在施工中的应用要点，了解施工注意事项，以此保证更好地将该项

技术应用在实际施工中，为获得更好的给排水施工效果提供一定支持，进而通过不断提高施工技术水平和质量，为更好地建设城市提供支

持。

关键词：市政给排水；顶管技术；施工应用

1顶管施工技术的优势分析

（1）施工效率较高。常规的市政排水管道施工方法为：在施工区域进行大规模开挖，之后将管道放入地下适当位置，完成连接固定之后，进行土方回填，最后对路面进行压实整理作业。该过程工期长、复杂程度较高，施工期间容易受到多种因素的影响（如一旦出现雨雪

天气，施工大概率延期等），效率偏低。顶管施工则只需完成工作坑的开挖，之后借助顶进设备源源不断地产生顶进力，将管道顶入预设

位置即可。由于施工过程基本不受极端天气的影响，故工期不会延误，施工效率较高。（2）对市政交通的造成的影响较小。为了保障城市

的运行效率，地下管网几乎遍布城市地下空间。但在长时间的应用后，一些城市的地下管道经常出现渗漏、腐蚀等问题，必须进行更换。

如果按照常规的大规模开挖土方—更换管道—土方回填—整平路面的施工方法，特别是施工区域恰好在主干道路上，则市政交通必定受到

严重影响，市民出行、地上公共交通的线路设置方案都会被迫更改，会在一定程度上降低城市运转效率。相较之下，顶管施工可以灵活选

择工作坑的开挖位置，只需将较小区域设置为施工带，做好防护阻隔措施，即可完成地下管网的铺设与更换作业，可以将对市政交通造成

的影响降到最低水平。

2市政给排水施工中顶管技术的应用

2.1施工前准备

首先，要详细勘察施工位置，对其开展地质勘测，明确施工范围，对施工现场实际情况予以全面分析，其中主要包括人流量、车流量以及周围环境，通过数据整合和完善优化，为后期施工方案制定提供可靠参数依据，使其更具真实性、科学性、可靠性，从而为后续施工

环节的落实和推进奠定数据基础。除此之外，能够对路面结构车辆运行的质量提供相应保障，在此基础上对排水系统管道分布状况等多种

配套设施予以全面检查，防止其中出现盲目施工的不良状况，真正做好安全隐患及时排查工作，对于可能出现的安全风险问题详尽排查，

做好紧急预案设定，保障顶管施工技术使用安全性、可靠性。除此之外，要根据实际考察状况得出相关参数，在施工过程中需要应用相关

机械设备、管道材料以及物料等，对各涉及的设备材料予以恰当选择，根据实际状况及时进行调整，做好设备设施分类存储工作，确保顶

管施工技术能够充分发挥自身效能。最后，要有效预算借款项目，从而实现资源利用最大化，减少人力资金投入，提高项目经济效益，对

预算内容及相关影响因素予以详细划分，其中主要包括地质结构、管道材料，从实际状况出发开展针对性分析，对具体内容进行归纳总结

实现成本需求高质量预算，以真正发挥出成本最大价值。

2.2选择合适的顶管

材料的选择是影响施工质量的直接因素，因而在顶管材料的选择上也需要加以重视，包括如顶管的材质、直径以及长度等方面，具体需要具备较好的抗压力，其直径及长度需以实际施工需要为基准进行选择。通常情况下，可选择钢筋混凝土作为顶管的材料，因而在这两

者的进一步选择上，则需加以重视，应至少符合相关用材标准及规定。而在直径的选择方面，包括内径及外径两个方面，前者需依据施工

条件及要求进行选择，而后者则需结合加强管壁后进行选择，期间需要注意的是，在加强管的直径选择上，应避免过窄或过宽，应注意选

择的合理性，以保障质量为基准。

2.3顶管井设置

顶管井主要分为两种，一是工作井，二是接收井，其为顶管施工技术的重要组成。在具体施工实施期间，通常由工作井的一端导入接收井。为提高施工工作的有效性，则需将水源及土壤排放和挖掘进一步有效落实，通过对工作井的优化调整，以将施工过程中可能存在的

影响尽可能降低。在此过程当中，则需关注其位置的选择以及其自身的安全程度等方面。首先，需加固工作井的坚实度，一般多采用混凝

土及钢筋等材料，建设较为坚固的后背墙。其次，由于工作井存在结构差异因素，因而其抗压能力也有着不同程度的差异，因而需结合实

际需求进行选取。因此，作为相关工作者，则需加强对于工作井的全面了解，包括其受力程度、整体性能等各个方面。总体而言，在具体

施工期间，需依据现实情况进行分析处理，并科学设计工作井，以更好的促进施工工作的顺利开展，提升施工质量及整体效率。 2.4顶管进出洞

作为顶管技术工序中不可或缺的重要内容，进出洞对工程最终质量有着直观的影响，当顶管工作穿墙后存在掘进方向不正确的情况，后续的管道拼装便会因此受到不利影响，整个过程不仅需要花费大量的时间与物质进行补充与修正，在效率上受到较为严重的影响，同时

也会连带着工程经济发展受到阻碍。因而，施工单位在进行顶管进出洞的管理过程中，往往会利用穿墙施工的特性开展止水工作，通过对

效果层面的管控进行工程的强化应用，比如说，将黏土与水泥按照固定比例进行搅拌，并对穿墙管进行填充处理，使得管道的外部结构能

够满足注浆加固需求，后续的施工工作也能够因此得到顺利开展。而在这一过程中，施工单位需要明确穿墙板本身所涉及的应用特性，在

开展推进工作时，倘若止水工作存在问题，很容易会对土地强度产生一定的削弱，引发塌方现象。由于管道所经过的土层在种类上满足粉

质黏土的标准，因而本身在水位的冲击下会产生流速变化，施工单位只有明确这一内容，并在相关工作区域内完成改良工作与加固工作

后，才能够避免在进出洞的过程中出现较为严重的问题。

2.5管道防水

完成管道安装施工之后就需要开展管道防水工作，这也是顶管技术施工中需要特别管控的环节。市政给排水管道防水的重要性不言而喻，做好防水施工不但能够提高管道的可靠性和安全性，还有利于顶管顺利出洞，从而提升给排水管道工程的整体质量。由于管道施工处

于地下，土壤中的湿度较高，还有地下水的影响，因此要求管道具有较好的防水性能，同时做好地下水的排除或者降水。现阶段，常见的

管道防水技术为钢板压紧方式，此方式具有较好的防水效果，且能保证管道安全性，也不会对地下水流产生影响，甚至还有一定的促进作

用，具有良好的环保效益。

2.6设置通风系统

在市政工程给排水施工过程中，通风不好的问题频繁发生，导致该问题发生的最关键因素就是缺少氧气。在顶管技术施工时，管道内会有大量的有毒有害气体留存，因此一定要保证管道内通风顺畅，这样才能使施工人员的人身安全得到保证。在施工过程中，经常用到的

通风方式有组合式、鼓风式和通风式。从鼓风式通风方式进行分析，它虽然在短时间内可以将管道内的有毒有害气体排出，但也存在着弊

端，因此，相关人员要结合具体情况设置合理的通风系统，保证施工人员的安全。

3结束语

顶管技术在市政工程给排水施工中起到关键性的作用。顶管技术的应用不但使施工的整体质量和效率得到保证，还使城市建设发展有序的进行。所以，在以后的市政给排水施工过程中，要对排水施工的方式进行改变，多将先进的技术应用到施工中，并进一步的加大对顶

管技术的应用，在应用的过程中要严格按照施工方案和计划进行施工，并且将顶管技术的应用价值发挥到最大化，这样才能促进城市建设

的快速发展。

参考文献：

[1]官世明.市政给排水施工中顶管技术的应用分析[J].建筑与预算，2021（03）：47-49.

[2]梁进生.复杂地质条件下污水管道沉井顶管与牵引相结合施工工艺[J].四川建材，2021（05）：133-134.

[3]欧金勇.探究市政道路中给排水工程监理控制方式[J].建材与装饰，2020（15）：255-256.

合集下载

市政给排水施工中顶管技术应用

市政给排水施工中顶管技术应用

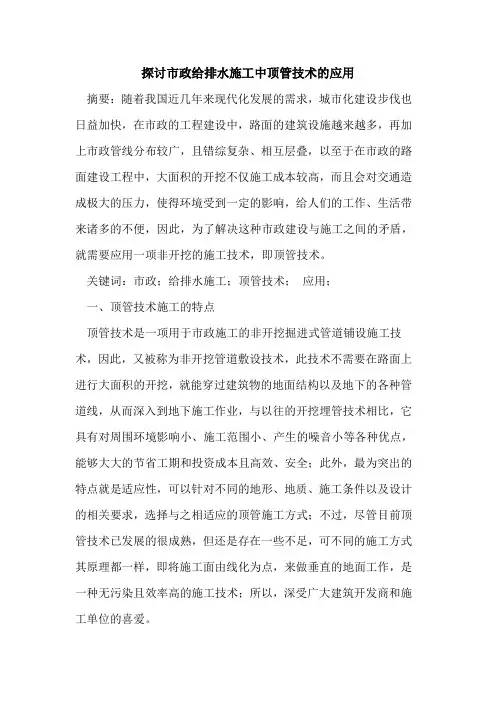

探讨市政给排水施工中顶管技术的应用

摘要：随着我国近几年来现代化发展的需求，城市化建设步伐也日益加快，在市政的工程建设中，路面的建筑设施越来越多，再加上市政管线分布较广，且错综复杂、相互层叠，以至于在市政的路面建设工程中，大面积的开挖不仅施工成本较高，而且会对交通造成极大的压力，使得环境受到一定的影响，给人们的工作、生活带来诸多的不便，因此，为了解决这种市政建设与施工之间的矛盾，就需要应用一项非开挖的施工技术，即顶管技术。

关键词：市政；给排水施工；顶管技术； 应用；

一、顶管技术施工的特点

顶管技术是一项用于市政施工的非开挖掘进式管道铺设施工技术，因此，又被称为非开挖管道敷设技术，此技术不需要在路面上进行大面积的开挖，就能穿过建筑物的地面结构以及地下的各种管道线，从而深入到地下施工作业，与以往的开挖埋管技术相比，它具有对周围环境影响小、施工范围小、产生的噪音小等各种优点，能够大大的节省工期和投资成本且高效、安全；此外，最为突出的特点就是适应性，可以针对不同的地形、地质、施工条件以及设计的相关要求，选择与之相适应的顶管施工方式；不过，尽管目前顶管技术已发展的很成熟，但还是存在一些不足，可不同的施工方式其原理都一样，即将施工面由线化为点，来做垂直的地面工作，是一种无污染且效率高的施工技术；所以，深受广大建筑开发商和施工单位的喜爱。 二、顶管技术施工的适用范围

顶管技术主要适用的范围：一是在城市的繁华商业街道等中心地区进行的市政管网铺设施工；二是对于不能进行大面积开挖的文物遗址等特殊地段；三是因遇到江河、主要交通干线或者铁路等而无法进行空中架线以及开槽管径中所采用的管道直径大于八百毫米的地下埋管施工工作；四是当设置的城市污水管道直径大于五百毫米时，而周围又无其他建筑物设施且无法进行明沟开挖的施工工程。

三、顶管技术施工的应用分析

在市政给排水施工中若没有特别的要求通常采用的都是钢筋顶进管，其规格须按照相关的钢筋顶进管技术规程来选配。

市政给排水工程顶管施工技术要点

市政给排水工程顶管施工技术要点

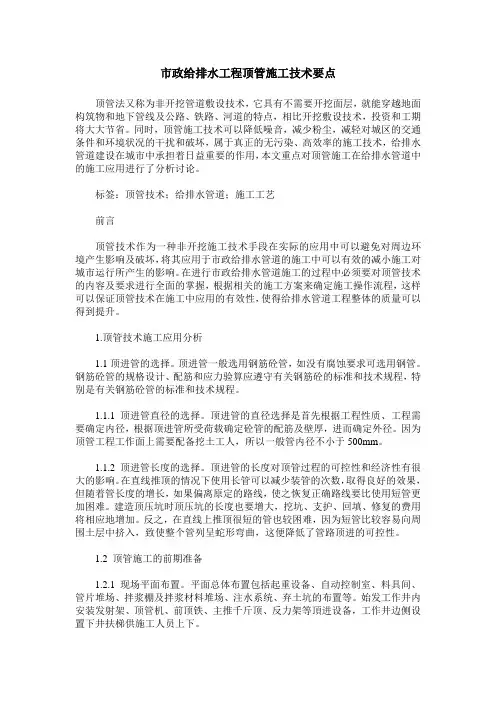

市政给排水工程顶管施工技术要点

顶管法又称为非开挖管道敷设技术，它具有不需要开挖面层，就能穿越地面构筑物和地下管线及公路、铁路、河道的特点，相比开挖敷设技术，投资和工期将大大节省。同时，顶管施工技术可以降低噪音，减少粉尘，减轻对城区的交通条件和环境状况的干扰和破坏，属于真正的无污染、高效率的施工技术，给排水管道建设在城市中承担着日益重要的作用，本文重点对顶管施工在给排水管道中的施工应用进行了分析讨论。

标签：顶管技术；给排水管道；施工工艺

前言

顶管技术作为一种非开挖施工技术手段在实际的应用中可以避免对周边环境产生影响及破坏，将其应用于市政给排水管道的施工中可以有效的减小施工对城市运行所产生的影响。在进行市政给排水管道施工的过程中必须要对顶管技术的内容及要求进行全面的掌握，根据相关的施工方案来确定施工操作流程，这样可以保证顶管技术在施工中应用的有效性，使得给排水管道工程整体的质量可以得到提升。

1.顶管技术施工应用分析

1.1顶进管的选择。顶进管一般选用钢筋砼管，如没有腐蚀要求可选用钢管。钢筋砼管的规格设计、配筋和应力验算应遵守有关钢筋砼的标准和技术规程，特别是有关钢筋砼管的标准和技术规程。

1.1.1顶进管直径的选择。顶进管的直径选择是首先根据工程性质、工程需要确定内径，根据顶进管所受荷载确定砼管的配筋及壁厚，进而确定外径。因为顶管工程工作面上需要配备挖土工人，所以一般管内径不小于500mm。

1.1.2顶进管长度的选择。顶进管的长度对顶管过程的可控性和经济性有很大的影响。在直线推顶的情况下使用长管可以减少装管的次数，取得良好的效果，但随着管长度的增长，如果偏离原定的路线，使之恢复正确路线要比使用短管更加困难。建造顶压坑时顶压坑的长度也要增大，挖坑、支护、回填、修复的费用将相应地增加。反之，在直线上推顶很短的管也较困难，因为短管比较容易向周围土层中挤入，致使整个管列呈蛇形弯曲，这便降低了管路顶进的可控性。

在市政给排水施工中顶管技术的应用

在市政给排水施工中顶管技术的应用

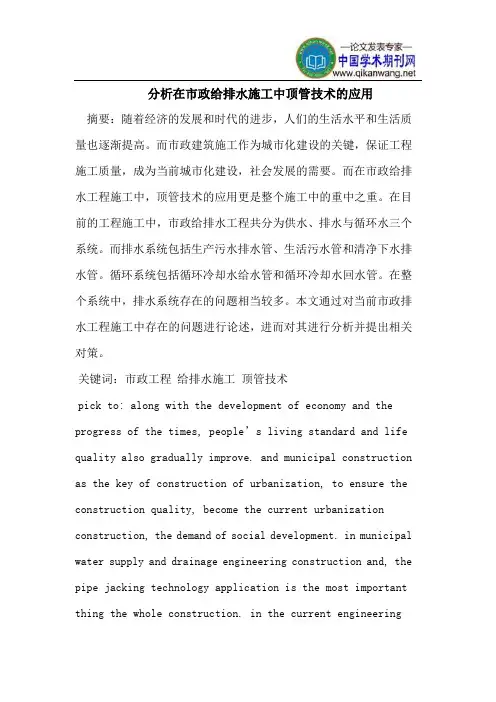

分析在市政给排水施工中顶管技术的应用
