发动机正时系统的调整与保养方法

超经典下载后可编辑

超经典下载后可编辑日产(NISSAN)正时链条调整及正时图

一、汽油发动机车型

Pickup 2.4

车型发动机号Prairie 2.4 KA24E TerranoⅡ 2.4KA24E

Pick-up 2.4KA24E

气门正时调整步骤

1.拆装要求：

拆卸机油盘

2.发动机在1号气缸上止点1。

3.确保曲轴链轮键槽在12点钟的位置3。

4.将铜色或银色链节与曲轴链轮正时标记4对准。

5.将银色链节与曲轴链轮正时标记5对准。

6.安装张紧器。

超经典下载后可编辑

超经典下载后可编辑7.安装导向装置。

Pickup D21

车型发动机号Pickup D21 Z20/Z24 Urvan 2.0/2.4 Z20/Z24Cabstar 2.0 Z20

气门正时调整步骤

超经典下载后可编辑

超经典下载后可编辑1.拆装要求：

拆卸机油盘

2.发动机在1号气缸上止点1。

3.拆下正时链以前标记转子臂的位置2。

4.确保曲轴链轮键槽在12点钟的位置3。

5.将铜色或银色链节与曲轴链轮正时标记4对准。

6.带3个正时标记的凸轮轴链轮：

将银色链节与凸轮轴链轮2号正时标记2对准。确保安装凸轮轴链轮使用的是2号定位销孔6。

7.带1个正时标记的凸轮轴链轮

将银色链节与凸轮轴链轮正时标记7对准。

8.安装张紧器8。

9.安装导向装置9和10。

10.调整导向装置9：

按箭头方向推导向装置。确保张紧器柱塞11完全压缩。

超经典下载后可编辑

超经典下载后可编辑拧紧导向装置螺栓。

Sunny 1.4/1.6

车型发动机号Sunny 1.4/1.6 GA14DS/DE,GA16DS/DE

超经典下载后可编辑

超经典下载后可编辑Almera 1.4/1.6 GA14DDE/GA16DE 100NX 1.6GA16DS/DE

气门正时调整步骤

1.拆装要求：

拆卸发动机拆卸气缸盖

注意：拧紧顺序和力矩参考Autodata技术数据。

拆卸机油盘

2.发动机在1号气缸的上止点(如图中1所示)。

3.将铜色或银色的链节与凸轮轴链轮及辅助链轮的正时标记2对准。

凸轮轴正时齿轮的位置

凸轮轴正时齿轮是内燃机中的一个重要部件，它的位置对于发动机的工作效率和性能具有重要影响。下面将从凸轮轴正时齿轮的位置及其作用、调整方法以及故障排除等方面进行详细介绍。

一、凸轮轴正时齿轮的位置及其作用

凸轮轴正时齿轮位于发动机的正时装置中，与曲轴正时齿轮配合工作，主要起到传递凸轮轴的旋转动力并确保凸轮轴与曲轴的同步旋转。凸轮轴正时齿轮的位置决定了气门的开闭时间，进而影响到气缸的进气、压缩、燃烧和排气过程。

凸轮轴正时齿轮的位置通常由发动机制造商根据发动机设计要求决定，而不同的发动机类型和工作方式会对其位置进行不同的调整。一般来说，凸轮轴正时齿轮位于发动机正时链条或齿轮传动装置的末端，与曲轴正时齿轮相连。

二、凸轮轴正时齿轮的调整方法

当发动机正时需要调整时，通常需要对凸轮轴正时齿轮进行调整。调整凸轮轴正时齿轮的方法主要有以下几种：

1. 调整凸轮轴正时齿轮的固定螺栓：通过松紧凸轮轴正时齿轮固定螺栓，可以使凸轮轴正时齿轮相对于曲轴正时齿轮进行微小的角度调整，从而调整气门的正时位置。

2. 更换凸轮轴正时齿轮：如果需要更大范围的调整，可以更换凸轮轴正时齿轮。不同的凸轮轴正时齿轮具有不同的齿数和齿形，通过更换不同规格的凸轮轴正时齿轮，可以实现更大范围的正时调整。

3. 调整凸轮轴正时齿轮的位置：有些发动机设计了可调节凸轮轴正时齿轮的位置的装置，通过调整这些装置，可以改变凸轮轴正时齿轮的相对位置，从而实现正时的调整。

三、凸轮轴正时齿轮的故障排除

凸轮轴正时齿轮在使用过程中可能会出现一些故障，常见的故障有：

1. 脱落：凸轮轴正时齿轮固定螺栓松动或损坏时，凸轮轴正时齿轮有可能脱落，导致发动机无法正常工作。此时需要及时检查和修复。

2. 磨损：长时间使用后，凸轮轴正时齿轮可能会因磨损而导致正时不准确，进而影响发动机的工作效率和性能。此时需要更换凸轮轴正时齿轮。

3. 锁紧装置故障：如果凸轮轴正时齿轮的锁紧装置出现故障，可能导致凸轮轴正时齿轮的位置发生变化，进而影响发动机正时的准确性。此时需要修复或更换故障的锁紧装置。

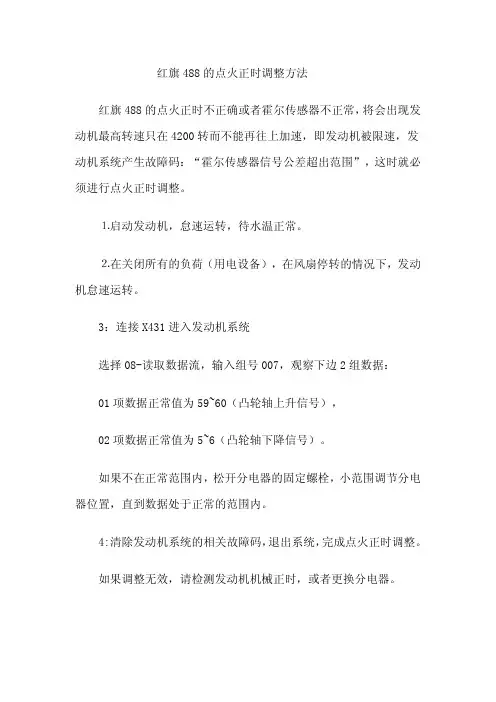

红旗488的点火正时调整方法

红旗488的点火正时不正确或者霍尔传感器不正常，将会出现发动机最高转速只在4200转而不能再往上加速，即发动机被限速，发动机系统产生故障码：“霍尔传感器信号公差超出范围”，这时就必须进行点火正时调整。

⒈启动发动机，怠速运转，待水温正常。

⒉在关闭所有的负荷（用电设备），在风扇停转的情况下，发动机怠速运转。

3：连接X431进入发动机系统

选择08-读取数据流，输入组号007，观察下边2组数据：

01项数据正常值为59~60（凸轮轴上升信号），

02项数据正常值为5~6（凸轮轴下降信号）。

如果不在正常范围内，松开分电器的固定螺栓，小范围调节分电器位置，直到数据处于正常的范围内。

4:清除发动机系统的相关故障码，退出系统，完成点火正时调整。

如果调整无效，请检测发动机机械正时，或者更换分电器。

简述点火正时的调整方法

点火正时是指发动机在工作过程中点火的时机和角度。正确的点火正时可以保证发动机的燃烧效率和动力输出，并减少发动机的排放。因此，调整点火正时是保持发动机正常运转的重要一环。

调整点火正时的方法有以下几种：

1. 使用专业的点火正时调整工具

点火正时调整工具是一种专门用于调整点火正时的工具，通常由一个旋转盘和一个指示器组成。首先，将发动机运转到指定的转速范围内，然后将旋转盘与发动机曲轴上的标记对齐。最后，根据指示器的位置，调整分配器或点火控制器上的点火时机。

2. 使用时序灯

时序灯是另一种常用的点火正时调整工具。它通过连接到发动机的点火线圈，可以在发动机运转时产生一个闪光，以显示点火的时机。通过观察时序灯的闪光频率和位置，可以判断点火是否准确，并进行相应的调整。

3. 根据发动机声音判断

经验丰富的技师可以通过听发动机的声音来判断点火正时是否正确。当点火正时过早或过晚时，发动机会产生异常的噪音，这时可以通过调整点火时机来消除异常噪音。

4. 参考发动机厂家的技术手册

每款发动机都有相应的技术手册，其中包含了详细的点火正时调整方法。通过查阅技术手册，可以了解到该款发动机的点火正时调整要求和步骤，以确保调整的准确性。

无论使用哪种方法，调整点火正时时需要注意以下几点：

1. 确保发动机处于正常工作温度下，以确保点火正时的准确性。

2. 调整点火正时时，应将发动机停在平坦的地面上，并使用牵引器或停车制动器使发动机保持静止。

3. 调整点火正时时，应先检查点火线圈和点火塞是否正常工作，以确保点火系统没有其他故障。

4. 在调整点火正时之前，应先检查点火系统的其他部件，如分配器、点火控制器、点火线圈等是否正常工作，以确保点火系统的稳定性。

5. 调整点火正时时，需要仔细观察点火正时调整工具或时序灯的指示，以避免出现误差。

调整点火正时是保持发动机正常运转的重要一环。通过使用专业的调整工具、时序灯或根据发动机的声音来判断，可以准确地调整点火正时。调整点火正时时需要注意一些细节，如确保发动机处于正常工作温度下、停在平坦的地面上等。只有保持正确的点火正时，才能使发动机发挥出最佳的性能和经济性。
