霍普金森杆实验技术简介

1．材料动态力学性能实验简史

在各类工程技术、军事技术和科学研究等广泛领域的一系列实际问题中，甚至就在日常生活中，人们都会遇到各种各样的爆炸/冲击载荷问题，并且可以观察到，物体在爆炸/冲击载荷下的力学响应往往与静载荷下的有显着不同。了解材料在冲击加载条件下的力学响应必将大大有助于这些材料的工程应用和工程设计。此外，数值模拟已在工程设计中发挥着重要作用，而进行数值模拟的前提是必须首先建立一个基于材料在各种应变率下（尤其是在动态应变率下）的精确应力－应变曲线基础上的本构模型。所以，获得一套材料在高应变率下的应力—应变曲线则成为首要任务。尽管人们已经研制了多种动态实验技术，但是，与准静态实验相比，进行有效并准确的高应变率下的动态实验依然是一个很大的挑战。因此，为得到有效并准确的材料的应变率相关的应力—应变曲线，研制高效的、精确的高应变率实验装置是非常重要的。

首先，人们知道，固体力学的静力学理论所研究的是处于静力平衡状态下的固体介质，以忽略介质微元体的惯性作用为前提。这只是在载荷强度随时间不发生显着变化的时候，才是允许和正确的。而爆炸/冲击裁荷以载荷作用的短历时为其特征，在以毫秒（ms）、微秒（?s）甚至纳秒（ns）计的短暂时间尺度上发生了运动参量（位移、速度、加速度）的显着变化。在这样的动载荷条件，介质的微元体处于随时间迅速变化着的动态过程中，这是一个动力学问题。对此必须计及介质微元体的惯性，从而就导致了对应力波传播的研究。

一切固体材料都具有惯性和可变形性，当受到随时间变化着的外载荷的作用时，它的运动过程总是一个应力波传播、反射和相互作用的过程。在忽略了介质惯性的可变形固体的静力学问题中，只是允许忽略或没有必要去研究这一在达到静力平衡前的应力波的传播和相互作用的过程，而着眼于研究达到应力平衡后的结果而已。在忽略了介质可变形性的刚体力学问题中，则相当于应力波传播速度趋于无限大，因而不必再予以考虑。对于爆炸/冲击载荷条件下的可变形固体，由于在与应力波传过物体特征长度所需时间相比是同量级或更低量级的时间尺度上，载荷已经发生了显着变化，甚至已作用完毕，而这种条件下可变形固体的运动过程常常正是我们关心所在，因此就必须考虑应力波的传播过程。其次，强冲击载荷所具有的在短暂时间尺度上发生载荷显着变化的特点，必定同时意味着高加载率或高应变率。一般常规静态试验中的应变率为10-5～10-1s-1量级．而在必须计及应力波传播的冲击试验中的应变率则为102～104s-1，甚至可高达107s-1，即比静态试验中的高多个量级。大量实验表明，在不同应变率下，材料的力学行为往往是不同的。从材料变形机理来说，除了理想弹性变形可看作瞬态响应外，各种类型的非弹性变形和断裂都是以有限速率发展、进行的非瞬态响应（如位错的运动过程，应力引起的扩散过程，损伤的演化过程，裂纹的扩展和传播过程等等)，因而材料的力学性能本质上是与应变率相关的。通常表现为：随着应变率的提高，材料的屈服极限提高，强度极限提高，延伸率降低，以及屈服滞后和断裂滞后等现象变得明显起来等等。因此，除了上述的介质质点的惯性作用外，物体在爆炸/冲击载荷下力学响应之所以不同于静载荷下的另一个重要原因，是材料本身在高应变率下的动态力学性能与静态力学性能的不同，即由于材料本构关系对应变率的相关性。从热力学的角度来说，静态下的应力-应变过程接近于等温过程，相应的应力应变曲线可近似视为等温曲线；而高应变率下的动态应力-应变过程则接近于绝热过程，因而是一个伴有温度变化的热-力学耦合过程，相应的应力应变曲线可近似视为绝热曲线。这样，如果将一个结构物在爆炸/冲击载荷下的动态响应与静态响应相区别的话，则实际上既包含了介质质点的惯性效应，也包含着材料本构关系的应变率效应。

简述“霍普金斯”杆测量材料动态应力应变曲线的原理；选用一种大型软件对其进行计算模拟，并对模拟结果进行分析。

答：选用ABAQUS大型有限元软件

一、“霍普金斯”压杆理论：

Hopkinson压杆技术源于1914年B．Hopkinson测试压力脉冲的试验工作，后来R．M．Davies对它进行了改进。1949年，H．Kolsky在这些基础上建立了进行材料单轴动态压缩性能试验的试验方法，测试了高应变率下金属材料的力学性能，这个方法称为分离式Hopkinson压杆(或Kolsky杆)技术。其原理是将试样夹持于两个细长弹性杆(入射杆与透射杆)之间，由圆柱形子弹以一定的速度撞击入射弹性杆的另一端，产生压应力脉冲并沿着入射弹性杆向试样方向传播。当应力波传到入射杆与试样的界面时，一部分反射回入射杆，另一部分对试样加载并传向透射杆，通过贴在入射杆与透射杆上的应变片可记录入射脉冲，反射脉冲及透射脉冲，由一维应力波理论可以确定试样上的应力、应变率、应变随时间的变化，以及应力、应变曲线。

5O多年来，此技术广泛用在高变形速率下材料力学性能的测试。研究人员也对Hopkinson压杆试验方法进行了系统深入的研究，使该技术不断地改善和发展。J．Harding等在1960年将用于单轴压缩试验的Hopkinson压杆推广到了单轴拉伸试验，在此基础上，1983年又提出至今被广泛使用的Hopkinson拉杆试验方法。W．E．Backer等、J．D．Campbell等、J．Dully等又提出了Hopkinson扭杆技术，可对于试样施加高应变速率的纯扭转载荷。为提高试验精度，前人在应力波的弥散效应、三维效应、应力波分离、试样中的瞬态平衡对试验结果的影响等方面做了大量工作。

分离式Hopkinson压杆实验的示意图如下：

图8-1 分离式Hopkinson压杆示意图

上图表示了压杆、试件和测试仪器等的位置安排。压杆由高强度合金钢制成。压杆与试件的接触面需要加工得很平并且保持平行。压杆用塑料或尼龙稳定的支撑在底座上。但要注意不能影响应力波的传递。压杆分为输入杆、输出杆和动量杆三部分。输入杆中的初始脉冲是用压缩弹簧或者火药枪发射的方法，在它的端部通过一个质量块或撞击杆的碰撞加载而产生的。撞击杆与输入杆具有相同的材料和直径，因而撞击应力波可以无反射的传入输入杆。由于撞击杆自由端的反射，一个拉伸卸载波通过界面进入输入杆，所以输入杆中入射脉冲的长度是撞击杆长度的两倍。动量杆的端部用弹簧或活塞油缸吸走动量杆带走的无用动量。

霍普金森杆实验技术简介

1． 材料动态力学性能实验简史

在各类工程技术、军事技术和科学研究等广泛领域的一系列实际问题中，甚至就在日常生活中，人们都会遇到各种各样的爆炸/冲击载荷问题，并且可以观察到，物体在爆炸/冲击载荷下的力学响应往往与静载荷下的有显著不同。了解材料在冲击加载条件下的力学响应必将大大有助于这些材料的工程应用和工程设计。此外，数值模拟已在工程设计中发挥着重要作用，而进行数值模拟的前提是必须首先建立一个基于材料在各种应变率下（尤其是在动态应变率下）的精确应力－应变曲线基础上的本构模型。所以，获得一套材料在高应变率下的应力—应变曲线则成为首要任务。尽管人们已经研制了多种动态实验技术，但是，与准静态实验相比，进行有效并准确的高应变率下的动态实验依然是一个很大的挑战。因此，为得到有效并准确的材料的应变率相关的应力—应变曲线，研制高效的、精确的高应变率实验装置是非常重要的。

首先，人们知道，固体力学的静力学理论所研究的是处于静力平衡状态下的固体介质，以忽略介质微元体的惯性作用为前提。这只是在载荷强度随时间不发生显著变化的时候，才是允许和正确的。而爆炸/冲击裁荷以载荷作用的短历时为其特征，在以毫秒（ms）、微秒（?s）甚至纳秒（ns）计的短暂时间尺度上发生了运动参量（位移、速度 、加速度）的显著变化。在这样的动载荷条件，介质的微元体处于随时间迅速变化着的动态过程中，这是一个动力学问题。对此必须计及介质微元体的惯性，从而就导致了对应力波传播的研究。

一切固体材料都具有惯性和可变形性，当受到随时间变化着的外载荷的作用时，它的运动过程总是一个应力波传播、反射和相互作用的过程。在忽略了介质惯性的可变形固体的静力学问题中，只是允许忽略或没有必要去研究这一在达到静力平衡前的应力波的传播和相互作用的过程，而着眼于研究达到应力平衡后的结果而已。在忽略了介质可变形性的刚体力学问题中，则相当于应力波传播速度趋于无限大，因而不必再予以考虑。对于爆炸/冲击载荷条件下的可变形固体，由于在与应力波传过物体特征长度所需时间相比是同量级或更低量级的时间尺度上，载荷已经发生了显著变化，甚至已作用完毕，而这种条件下可变形固体的运动过程常常正是我们关心所在，因此就必须考虑应力波的传播过程。其次，强冲击载荷所具有的在短暂时间尺度上发生载荷显著变化的特点，必定同时意味着高加载率或高应变率。一般常规静态试验中的应变率为10-5～10-1 s-1量级．而在必须计及应力波传播的冲击试验中的应变率则为102～104 s-1，甚至可高达107s-1，即比静态试验中的高多个量级。大量实验表明，在不同应变率下，材料的力学行为往往是不同的。从材料变形机理来说，除了理想弹性变形可看作瞬态响应外，各种类型的非弹性变形和断裂都是以有限速率发展、进行的非瞬态响应（如位错的运动过程，应力引起的扩散过程，损伤的演化过程，裂纹的扩展和传播过程等等)，因而材料的力学性能本质上是与应变率相关的。通常表现为：随着应变率的提高，材料的屈服极限提高，强度极限提高，延伸率降低，以及屈服滞后和断裂滞后等现象变得明显起来等等。因此，除了上述的介质质点的惯性作用外，物体在爆炸/冲击载荷下力学响应之所以不同于静载荷下的另一个重要原因，是材料本身在高应变率下的动态力学性能与静态力学性能的不同，即由于材料本构关系对应变率的相关性。从热力学的角度来说，静态下的应力-应变过程接近于等温过程，相应的应力应变曲线可近似视为等温曲线；而高应变率下的动态应力-应变过程则接近于绝热过程，因而是一个伴有温度变化的热-力学耦合过程，相应的应力应变曲线可近似视为绝热曲线。这样，如果将一个结构物在爆炸/冲击载荷下的动态响应与静态响应相区别的话，则实际上既包含了介质质点的惯性效应，也包含着材料本构关系的应变率效应。

时间：二O二一年七月二十九日

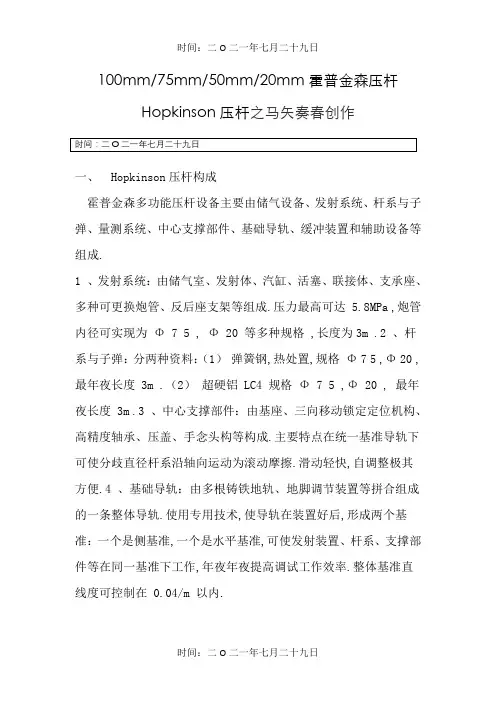

时间：二O二一年七月二十九日 100mm/75mm/50mm/20mm霍普金森压杆Hopkinson压杆之马矢奏春创作

时间：二O二一年七月二十九日

一、 Hopkinson压杆构成

霍普金森多功能压杆设备主要由储气设备、发射系统、杆系与子弹、量测系统、中心支撑部件、基础导轨、缓冲装置和辅助设备等组成.

1 、发射系统：由储气室、发射体、汽缸、活塞、联接体、支承座、多种可更换炮管、反后座支架等组成.压力最高可达 5.8MPa ,炮管内径可实现为 Φ 7 5 , Φ 20 等多种规格 ,长度为3m .2 、杆系与子弹：分两种资料：（1） 弹簧钢,热处置,规格 Φ 7 5 ,Φ 20 ,最年夜长度 3m .（2） 超硬铝 LC4 规格 Φ 7 5 ,Φ 20 , 最年夜长度 3m .3 、中心支撑部件：由基座、三向移动锁定定位机构、高精度轴承、压盖、手念头构等构成.主要特点在统一基准导轨下可使分歧直径杆系沿轴向运动为滚动摩擦.滑动轻快,自调整极其方便.4 、基础导轨：由多根铸铁地轨、地脚调节装置等拼合组成的一条整体导轨.使用专用技术,使导轨在装置好后,形成两个基准：一个是侧基准,一个是水平基准,可使发射装置、杆系、支撑部件等在同一基准下工作,年夜年夜提高调试工作效率.整体基准直线度可控制在 0.04/m 以内. 时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 二、系统指标： 1 、压力范围： 0.2~5.8MPa2 、杆系直径：两种： Φ 7 5 ,Φ 20 .3 、子弹速度： ≤ 40m /s4 、杆件资料：弹簧钢、超硬铝 LC4 ,均热处置.5 、导轨长度： 12.4m6 、适用杆件直径范围： Φ 20 ~ Φ 75

三、 静态压缩试验

1测试系统

传统的Hopkinson压杆测试系统包括有：加载系统、静态应变仪、数据记录与收集系统和数据分析计算系统,如图1所示.
