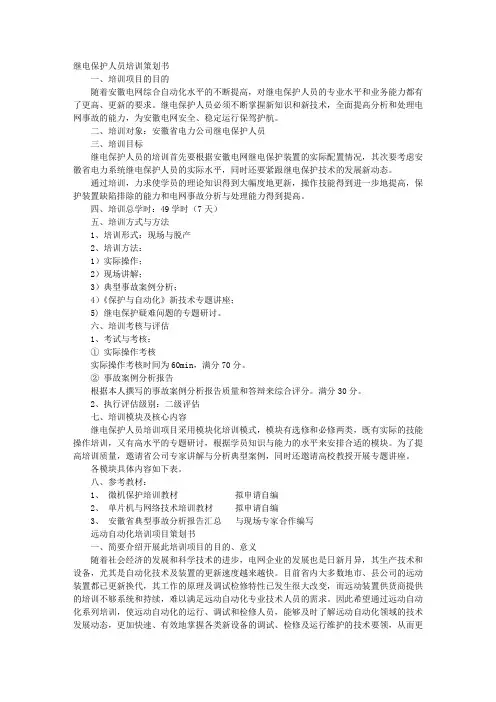

继电保护人员培训策划书
一、培训项目的目的
随着安徽电网综合自动化水平的不断提高，对继电保护人员的专业水平和业务能力都有了更高、更新的要求。继电保护人员必须不断掌握新知识和新技术，全面提高分析和处理电网事故的能力，为安徽电网安全、稳定运行保驾护航。
二、培训对象：安徽省电力公司继电保护人员
三、培训目标
继电保护人员的培训首先要根据安徽电网继电保护装置的实际配置情况，其次要考虑安徽省电力系统继电保护人员的实际水平，同时还要紧跟继电保护技术的发展新动态。
通过培训，力求使学员的理论知识得到大幅度地更新，操作技能得到进一步地提高，保护装置缺陷排除的能力和电网事故分析与处理能力得到提高。
四、培训总学时：49学时（7天）
五、培训方式与方法
继电保护课教案（№2）授课教师：钱嘉
课次 课题 课型 教材对应范围 审批签字
二 输电线路的继电保护
2-1反应相间短路的电流保护 理论课 第二章
授课
班级 PC0497绍兴变电
授课
日/期 10月21日/星期四
教学
方法 讲授 教具
教学
手段 （√）传统手段：黑板+粉笔
（ ）现代手段：录音、录像、投影、计算机等多煤体技术+
教学
目的 掌握三段式电流保护的构成、各段的整定原则，理解三段式电流保护的工作原理及动作过程。
教学
重点
分析 三段式电流保护各段的整定原则。 难点
分析
处理 画图分析
组织教学（一天）
【步骤1】）第一节、相间故障的三段式电流保护
一、定时限过流保护
二、瞬时电流速断保护
三、限时电流速断
四、三段式电流保护装置
五、三段式电流保护整定计算
【步骤 】布置作业（5分钟）
P4510121415
课后附记：
基础性章节应多讲多练 浙西电力教育培训中心课时教案
授课时间：2010年1月 日 第二章、高压输电线路的保护
第一节35kV～66kV线路保护
35kV～66kV线路保护（三段式电流保护；三段式距离保护；光纤电流差动保护）
一、相间故障的三段式电流保护
（一）、定时限过流保护(Ⅲ段)
1、工作原理
A1B2C3K1
1QF2QF3QF
K1点短路，保护1、2、3启动，但按选择性的要求，离故障点K1最近的保护装置3动作跳3QF，故障切除，短路电流消失，保护返回1、2、3返回。
2、过电流保护动作值整定
动作电流：按躲过最大负荷电流计算
IdZ=KKIfhzd/Kf（一次值）Idj=KKKjIfhzd/NLHKf（二次值）
动作时间：按阶梯原则整定
t1=t2+△t,△t=0.3-0.5S
t1
t2
t3
3、保护范围：至少保护到下一线路的末端。
4、过电流保护的灵敏度校验
1
变电站、继电保护基础知识
培训资料
二零一二二月
变电站继电保护基础知识
1 第一章变电站基础知识
1. 电力系统概述：
1.1 电力系统定义：
电力系统是电能生产、变换、输送、分配、消费的各种设备按照一定的技术和经济要求有机组成的一个统一系统的总称。简言之，电力系统是由发电机、变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
1.2 电力系统的构成
动力系统是由锅炉（反应堆）、汽轮机（水轮机）、发电机等生产电能的设备，变压器、输电线路等变换、输送、分配电能的设备，电动机、电热电炉、家用电器、照明等各种消耗电能的设备以及测量、保护、控制乃至能量管理系统所组成的统一整体。
煤
石油
天然气 化学能 锅炉
铀 反应堆
水 核能
水能 热能 汽轮机
水轮机 机械能
发电机 电能 升压变压器 输电线路 降压变压器 用电设备 动力系统
电力系统
电力网
变电站继电保护基础知识
2 1.3电力系统的电压等级
1.3.1 额定电压等级
我国国家标准规定的部分标准电压（额定电压）如下表：
控制屏的
颜色 电力设备额定
线电压
发电机线
电压 变压器一次线电压 变压器二次
线电压
深灰 220V 230V 220V 330V
黄褐 380V 400V 380V 400V
深绿 3KV 3.15KV 3和3.15KV 3.15和3.3KV
深蓝 6KV 6.3KV 6和6.3KV 6.3和6.6KV
绛红 10KV 10.5KV 10和10.5KV 10和11KV
浅绿 13.8KV
绿 15.75KV
粉红 18KV
鲜黄 35KV 35KV 38.5KV
朱红 110KV 110KV 121KV
紫 220KV 220KV 242KV
白 330KV 330KV 363KV
淡黄 500KV 500KV 550KV
继电保护学习总结
2010年05月至2010年12月，因电网发展的需要，我被派到普洱供电局修试所二次保护班跟班学习，通过半年的跟班学习，使我受益匪浅，对继电保护的了解更进一步。下面就对我个人这些日子的学习做个总结：
到普洱供电局的第一、二周进行《安规》学习培训；第二、三周进行简单专业知识的培训；第四周开始跟着师傅们变电站现场，学习他们的工作流程及工作要求；第五周开始正式可以到现场在师傅们的带领参加具体工作，工作虽然辛苦，但是给我的感觉是快乐的，供电局的师傅们很热心，不管你问题的大小与否，他们都会很耐心的给你讲解，通过他们的教导和我的努力学习，使得此次学习得以顺利完成。
下面是我个人现场学习的总结：
1互感器的基本知识：
电流互感器一、二次绕组标有同一符号的两端子称为同名端或同极性端。同名端表示的是在某一瞬间能同时达到最高或最低电位的两端子。我国规定，同名端按减极性法原则标注。按减极性原则标注同名端的优点是，电流互感器的外特性与原系统相同，从外观上看好像是直接通过的，比较直观。
电流互感器的精度（准确度），是指其在100%额定二次负荷情况下的百分比误差。0.1%误差即为0.1级；0.5%误差即为0.5级。电力系统常用的电流互感器的精度有0.1、0.2、.0.5、1.0、2.5、5级等。用于测量的电流互感器，精度应不低于0.5级，而所配仪表精度应不低于1.0级。
常见的电流互感器接线方式有：三相星形接线（适用于中性点直接接地系统的线路电流保护及变压器的电流保护）、两相不完全星形接线（常用于三相三线制中性点不接地系统中，可作相间保护和电流的测量）、两相三继电器接线（当发生三相短路或A、C两相短路时，均有两只继电器动作，较两相不完全星形接线的可靠性高。但不能反应B相接地故障，适用于中性点不直接接地系统中）、三相零序接线（三只同型号的电流互感器并联接入仪表或继电器，流入仪表的电流等于三相电流之和，它反映的是零序电流之和，因此专用于零序保护）等。
