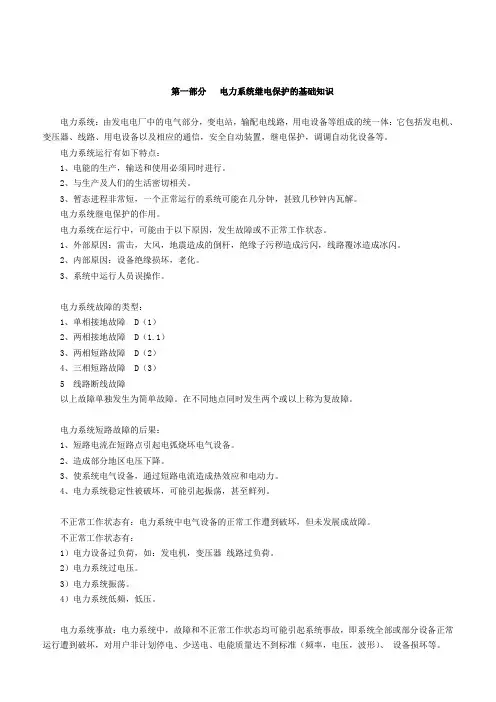

第一部分 电力系统继电保护的基础知识

电力系统：由发电电厂中的电气部分，变电站，输配电线路，用电设备等组成的统一体：它包括发电机、变压器、线路、用电设备以及相应的通信，安全自动装置，继电保护，调调自动化设备等。

电力系统运行有如下特点：

1、电能的生产，输送和使用必须同时进行。

2、与生产及人们的生活密切相关。

3、暂态进程非常短，一个正常运行的系统可能在几分钟，甚致几秒钟内瓦解。

电力系统继电保护的作用。

电力系统在运行中，可能由于以下原因，发生故障或不正常工作状态。

1、外部原因：雷击，大风，地震造成的倒杆，绝缘子污秽造成污闪，线路覆冰造成冰闪。

2、内部原因：设备绝缘损坏，老化。

3、系统中运行人员误操作。

电力系统故障的类型：

1、单相接地故障 D（1）

2、两相接地故障 D（1.1）

3、两相短路故障 D（2）

4、三相短路故障 D（3）

5 线路断线故障

以上故障单独发生为简单故障。在不同地点同时发生两个或以上称为复故障。

电力系统短路故障的后果：

1、短路电流在短路点引起电弧烧坏电气设备。

2、造成部分地区电压下降。

3、使系统电气设备，通过短路电流造成热效应和电动力。

4、电力系统稳定性被破坏，可能引起振荡，甚至鲜列。

不正常工作状态有：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。

不正常工作状态有：

1）电力设备过负荷，如：发电机，变压器 线路过负荷。

2）电力系统过电压。

3）电力系统振荡。

4）电力系统低频，低压。

电力系统事故：电力系统中，故障和不正常工作状态均可能引起系统事故，即系统全部或部分设备正常运行遭到破坏，对用户非计划停电、少送电、电能质量达不到标准（频率，电压，波形）、 设备损坏等。 继电保护的作用，就检测电力系统中各电气设备的故障和不正常工作状态的信息，并作相应处理。

继电保护的基本任务：

1）将故障设备从运行系统中切除，保证系统中非故障设备正常运行。

电力系统继电保护基础知识

一、电力系统继电保护的基本概念

1. 继电保护的3个组成部分：

• 测量回路

• 逻辑回路

• 执行回路

2. 继电保护的3个基本任务：

• 切除故障元件

• 反映不正常运行状态

• 与其他自动装置配合

3. [判断题] 电力系统的继电保护是通过监视电力系统中的电气量的变化从而判断系统是否出现故障。（ ×

）

4. 可靠性包括安全性（不误动）和可信赖性（不拒动），主要取决于保护装置本身的制造质量。

5. 选择性是通过合理地选择保护方案、正确地进行整定计算以及精确地调整试验而获得的。

6. 灵敏性并不是越大越好，有时与安全性相矛盾。

7. 保护的整定时间是通过时间继电器来整定的，所以整定的动作时间是指时间继电器的动作时间。

8. 电力系统安全自动装置包括：

• 低周、低压减负荷装置 • 自动重合闸

• 故障录波器

• 备自投装置

• 系统解列

9. 逻辑回路包括：

• “或”回路

• “与”回路

• “延时启动”回路

• “记忆”回路

10. 最早出现的是过电流保护类型的熔断器装置，以后经历了机电型、晶体管型、集成电路型、微机型四个阶段。

11. 微机保护软件是由初始化模块、故障检出模块、故障计算模块组成。

12. 不通电时闭合的触点叫常闭触点，不通电时断开的触点叫常开触电。

二、电网的电流保护

No.1 单侧电源网络相间短路的电流保护

1、（瞬时）电流速断保护校验时要求最小保护范围不小于本线路全长的15%~20%。

2、限时电流速断保护要求灵敏系数大于1.3~1.5。

3、定时限过电流保护要求近后备的灵敏系数大于1.3~1.5，远后备的灵敏系数大于1.23。 4、时间阶梯∆t为0.5s。

5、对于线路-变压器组接线，电流速断可以保护线路全长。可以只装设电流速断和过流保护。

6、相间电流速断保护比零序电流速断保护范围小，因为零序阻抗较大，其电流曲线陡。

7、运行方式的变化对电流保护有影响，对低电压保护、距离保护等均无影响。

电力系统继电保护的基础知识

城市电网配电系统由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种

人为因素的影响，电气故障的发生是不能完全避免的。在电力系统中的任何一处

发生事故，都有可能对电力系统的运行产生重大影响，为了确保城市电网配电系

统的正常运行，必须正确地设置继电保护装置。

一、继电保护的基本概念

可靠性是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定

功能的能力。可靠性工程涉及到元件失效数据的统计和处理，系统可靠性的定量

评定，运行维护，可靠性和经济性的协调等各方面。具体到继电保护装置，其可

靠性是指在该装置规定的范围内发生了它应该动作的故障时，它不应该拒动作，

而在任何其它该保护不应动作的情况下，它不应误动作。

继电保护装置的拒动和误动都会给电力系统造成严重危害。但提高其不拒动

和提高其不误动作的可靠性的措施往往是互相矛盾的。由于电力系统的结构和负

荷性质的不同，拒动和误动所造成的危害往往不同。例如当系统中有充足的旋转

备用容量，输电线路很多，各系统之间和电源与负荷之间联系很紧密时由于继电

保护装置的误动作，使发电机变压器或输电线路切除而给电力系统造成的影响可

能很小;但如果发电机变压器或输电线路故障时继电保护装置拒动作，将会造成

设备的损坏或系统稳定的破坏，损失是巨大的。在此情况下提高继电保护装置不

拒动的可靠性比提高其不误动的可靠性更为重要。但在系统中旋转备用容量很少

及各系统之间和负荷和电源之间联系比较薄弱的情况下，继电保护装置的误动作

使发电机变压器或输电线切除时，将会引起对负荷供电的中断甚至造成系统稳定

的破坏，损失是巨大的。而当某一保护装置拒动时，其后备保护仍可以动作而切

除故障，因此在这种情况下提高继电保护装置不误动的可靠性比提高其不拒动的

可靠性更为重要。

二、保护装置评价指标

1、继电保护装置属于可修复元件，在分析其可靠性时，应该先正确划分其状态，

常见的状态有：①正常运行状态。这是保护装置的正常状态。②检修状态。为使

变电站继电保护基础知识

嘿，朋友们！今天咱来聊聊变电站继电保护这档子事儿。

你说这变电站啊，就好比是一个大管家，负责把电有条不紊地分配出去。那继电保护呢，就像是这个大管家的忠诚卫士，时刻守护着变电站的安全。

想象一下，电就像一群调皮的孩子，在变电站这个大院子里跑来跑去。要是没有继电保护这个厉害的卫士看着，那还不得乱了套呀！它能在电出现异常的时候，迅速地做出反应，就像武林高手一样，“唰”地一下就把问题给解决了。

继电保护有很多厉害的招数呢！比如说过流保护，就像是一个敏锐的哨兵，一旦电流超过了设定的界限，它马上就会拉响警报，采取行动。还有过压保护，就像是给变电站撑起了一把保护伞，电压太高了可不行，它会及时出手把电压给降下来。

这继电保护啊，可不能马虎。你想想，如果它不靠谱，那变电站不就危险啦？就好比你家的门锁不牢固，那小偷不就容易进来了嘛！所以啊，一定要保证继电保护时刻处于最佳状态。

那怎么才能做到呢？这就需要我们定期给它做“体检”啦！看看它的各项指标是不是都正常，有没有哪里出了小毛病。这就和咱人一样，得定期去医院检查检查身体，有问题早发现早治疗嘛。

而且啊，这继电保护也不是一成不变的。随着科技的发展，它也在不断地升级换代呢！就像我们的手机，一代比一代厉害。新的技术、新的设备不断涌现，让继电保护变得更加强大、更加智能。

咱普通人虽然不用直接去操作继电保护，但了解了解它还是很有好处的呀！这样咱就能知道电是怎么安全地来到我们身边的，也能更加珍惜这来之不易的电。

总之，变电站继电保护可是个非常重要的东西，它默默地守护着我们的用电安全。我们要感谢这些看不见的卫士们，是它们让我们的生活变得更加光明、更加美好！大家说是不是呀！
