安全型继电器
一.概述 AX系列继电器是铁路信号设备的主要元件之一，在铁路信号的自动控制和远程控制系统中，用它可构成逻辑电路或作为执行元件直接监督和控制列车的运行。AX系列继电器是我国自己设计和制造的直流24V系列重弹力式直流电磁继电器。具有动作可靠、性能稳定，使用寿命长，品种齐全，通用化程度高等特点，能满足信号电路对继电器提出的各种要求。 1.继电器正常工作环境条件 a) 环境温度：-40℃～+60℃； b) 相对湿度：不大于90%（温度+25℃）； c) 气 压：不低于70 kＰa(相当于海拔高度3000m以下); d) 振 动: 振频不大于15Hz，振幅不大于0.45mm； e) 工作位置：水平（如图1所示）； f) 周围无引起爆炸危险和腐蚀性有害气体，并应有良好的防尘措施。
图1 继电器的外形尺寸 2、铁路信号对继电器的要求 1）安全、可靠 2）动作可靠、准确 3）使用寿命长 4）有足够的闭合和断开电路的能力 5）有稳定的电气特性和时间特性 6）保持良好的电气绝缘强度。 3、信号继电器的分类 1）按动作原理分：电磁、感应继电器 2）按动作电流分：直流（无极、偏极、有极）交流继电器 3）按输入物理量：电流、电压继电器 4）按动作速度：正常、缓动继电器 5）按接点结构：普通接点、加强接点继电器
二.继电器的基本知识 1 继电器按工作特征分为以下四种 a）无极继电器； b）整流继电器； c）偏极继电器； d）有极继电器； 2 继电器结构形式 1）插座的外形及安装尺寸如图2所示。
图2 插座的外形及安装尺寸 2） 继电器代号字母的含义及型号示例 a 、继电器代号字母的含义见表1。 表1 继电器代号字母的含义
序号 代号 含义 序号 代号 含义
1 A 安全 7 P 偏极 2 C 插入 8 Q 动合接点（前接点） 3 D 定位 9 W 无极 4 F 反位 10 X 信号、熄弧 5 H 缓放、动断接点（后接点） 11 Y 有极 6 J 继电器、加强接点、派生序号 12 Z 整流

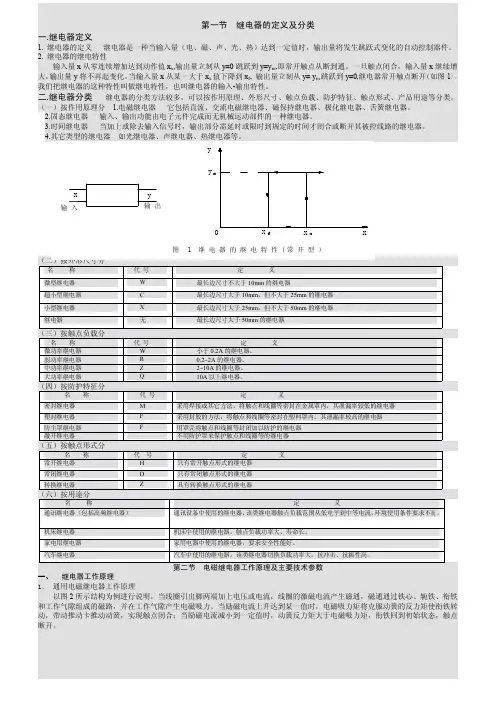

第一节继电器的定义及分类一.继电器定义1.继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。2.继电器的继电特性输入量x从零连续增加达到动作值xx,输出量立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出量y将不再起变化。当输入量x从某一大于xx值下降到xf,输出量立刻从y=ym跳跃到y=0,继电器常开触点断开（如图1）。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。二.继电器分类继电器的分类方法较多，可以按作用原理、外形尺寸、触点负载、防护特征、触点形式、产品用途等分类。（一）按作用原理分1.电磁继电器它包括直流、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器。2.固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。3.时间继电器当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。4.其它类型的继电器如光继电器、声继电器、热继电器等。
（二）按外形尺寸分
（三）按触点负载分
（四）按防护特征分
（五）按触点形式分
（六）按用途分
第二节电磁继电器工作原理及主要技术参数一、继电器工作原理1．通用电磁继电器工作原理以图2所示结构为例进行说明，当线圈引出脚两端加上电压或电流，线圈的激磁电流产生磁通，磁通通过铁心、轭铁、衔铁和工作气隙组成的磁路，并在工作气隙产生电磁吸力。当励磁电流上升达到某一值时，电磁吸力矩将克服动簧的反力矩使衔铁转动，带动推动卡推动动簧，实现触点闭合；当励磁电流减小到一定值时，动簧反力矩大于电磁吸力矩，衔铁回到初始状态，触点断开。名称代号定义微型继电器W最长边尺寸不大于10mm的继电器超小型继电器C最长边尺寸大于10mm，但不大于25mm的继电器小型继电器X最长边尺寸大于25mm，但不大于50mm的继电器继电器无最长边尺寸大于50mm的继电器名称代号定义微功率继电器W小于0.2A的继电器。弱功率继电器R0.2~2A的继电器。中功率继电器Z2~10A的继电器。大功率继电器Q10A以上继电器。名称代号定义密封继电器M采用焊接或其它方法，将触点和线圈等密封在金属罩内，其泄漏率较低的继电器塑封继电器F采用封胶的方法，将触点和线圈等密封在塑料罩内，其泄漏率较高的继电器防尘罩继电器F用罩壳将触点和线圈等封闭加以防护的继电器敞开继电器不用防护罩来保护触点和线圈等的继电器名称代号定义常开继电器H只有常开触点形式的继电器常闭继电器D只有常闭触点形式的继电器转换继电器Z具有转换触点形式的继电器名称定义通讯继电器（包括高频继电器）通讯设备中使用的继电器，该类继电器触点负载范围从低电平到中等电流，环境使用条件要求不高。机床继电器机床中使用的继电器，触点负载功率大，寿命长。家电用继电器家用电器中使用的继电器，要求安全性能好。汽车继电器汽车中使用的继电器，该类继电器切换负载功率大，抗冲击、抗振性高。图 1 继电器的继电特性(常开型）0输入x输出yy

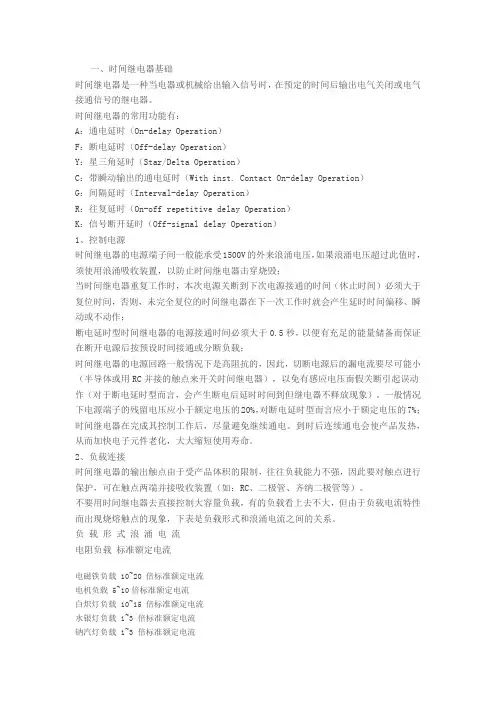

一、时间继电器基础
时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。
时间继电器的常用功能有：
A：通电延时（On-delay Operation）
F：断电延时（Off-delay Operation）
Y：星三角延时（Star/Delta Operation）
C：带瞬动输出的通电延时（With inst. Contact On-delay Operation）
G：间隔延时（Interval-delay Operation）
R：往复延时（On-off repetitive delay Operation）
K：信号断开延时（Off-signal delay Operation）
1、控制电源
时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁；
当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作；
断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载；
时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。一般情况下电源端子的残留电压应小于额定电压的20%，对断电延时型而言应小于额定电压的7%；
时间继电器在完成其控制工作后，尽量避免继续通电。到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。
2、负载连接
时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。

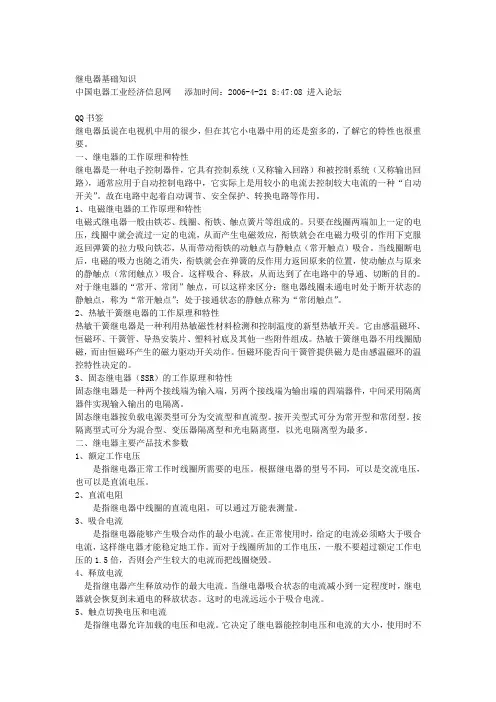

继电器基础知识
中国电器工业经济信息网 添加时间：2006-4-21 8:47:08 进入论坛
QQ书签
继电器虽说在电视机中用的很少，但在其它小电器中用的还是蛮多的，了解它的特性也很重要。
一、继电器的工作原理和特性
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
