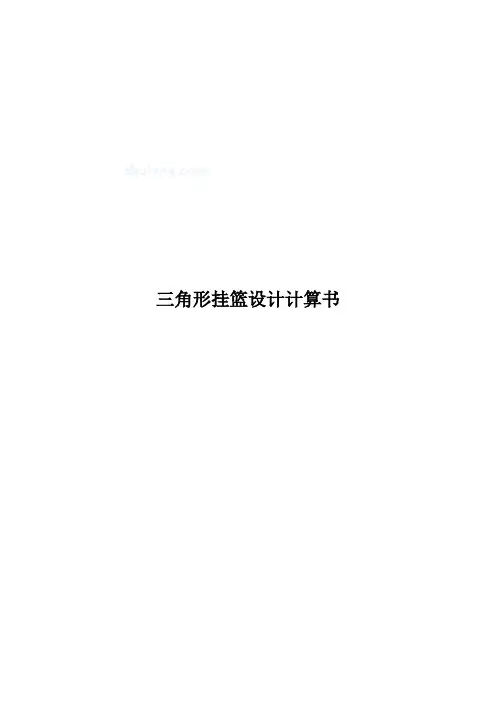

三角形挂篮设计计算书——【桥梁与隧道 精】

三角形挂篮设计计算书目录一、设计计算说明 (56)1.1 设计依据 (56)1.2 工程概况 (56)1.3 挂篮设计 (56)1.3.1 主要技术参数 (56)1.3.2 挂篮构造 (56)1.3.3 挂篮计算对象的确定 (57)二、挂篮设计荷载（3m节段） (57)2.1 截面各部位与挂篮各构件荷载的对应关系 (57)2.2 箱梁自重荷载计算 (59)2.3 模板及人员、机械荷载 (60) (61)3.1 荷载组合 (61)3.2 外模滑梁计算 (61)3.2.1 内力及约束反力计算 (61)3.2.2 截面初选 (62)3.2.3 强度、刚度验算 (62)3.3 外模吊梁计算 (62)四、底纵梁计算（3m节段） (63)4.1 腹板底纵梁受力验算 (64)4.1.1 荷载组合、内反力计算及截面初选 (64)4.1.2 强度、刚度验算 (64)4.2 底板底纵梁受力验算 (65)4.2.1 荷载组合、内反力计算及截面初选 (65)4.2.2 强度、刚度验算 (65)五、前、后下横梁计算（3m节段） (66)5.1 前下横梁受力验算 (66)5.2 后下横梁受力验算 (67)六、内模滑梁计算（3m节段） (68)6.1 荷载组合、内反力计算及截面初选 (68)6.2 强度、刚度验算 (69)七、前上横梁计算（3m节段） (69)7.1 荷载组合及内、反力计算 (69)7.2 强度、刚度及整体稳定性验算 (70)八、中上横梁计算（3m节段） (71)8.1 荷载组合及内、反力计算 (71)8.2 强度、刚度及整体稳定性验算 (72)九、吊杆计算（3m节段） (72)9.1 精轧螺纹钢吊杆抗拉强度计算 (72)9.1.1 前下横梁吊杆抗拉强度 (73)9.1.2 后下横梁吊杆抗拉强度 (73)9.2 伸长量计算 (73)9.2.1 前下横梁最大伸长量 (73)9.2.1 其他吊杆最大伸长量 (73)十、挂篮主桁架计算（3m节段） (74)10.1 挂篮三角架计算 (74)10.2 后锚力计算 (75)10.3 抗倾覆安全系数 (76)十一、4m长节段挂篮验算 (76)11.1 荷载的确定 (76)11.1.1 8号块自重荷载 (76)11.1.2 其他荷载 (77)11.2 底纵梁计算（4m节段） (77)11.2.1 腹板底纵梁 (77)11.2.2 底板底纵梁 (77)11.3 外模滑梁（4m节段） (78)11.4 内模滑梁（4m节段） (79)十二、一套挂篮重量一览表 (80)xx特大桥主桥三角形挂篮设计计算书一、设计计算说明1.1 设计依据①、xx至xx高速公路xx至xx段第15合同段两阶段施工图设计；②、《公路桥涵施工技术规范》JTJ041-2000；③、《钢结构设计规范》GB50017-2003；④、《路桥施工计算手册》；⑤、《桥梁工程》、《结构力学》、《材料力学》；⑥、其他相关规范手册。

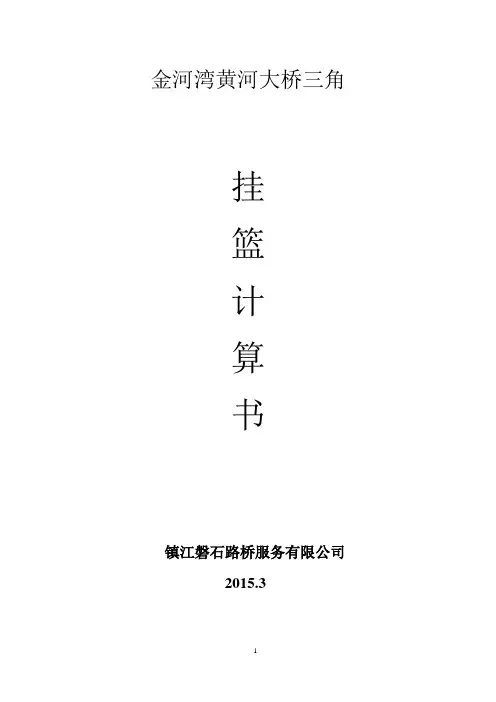

金河湾黄河大桥三角挂篮计算书镇江磐石路桥服务有限公司2015.3目录1工程概述和计算依据 (1)1.1工程概况 (1)1.2基本资料 (1)1.2.1主要规范标准 (1)1.2.2计算说明 (1)1.2.3计算参数 (1)1.3计算模型 (1)1.4挂篮结构计算空间模型 (2)1.4.1挂篮主要技术参数 (2)1.4.2挂篮设计基本参数 (2)2荷载计算 (2)2.1底篮计算 (2)2.1.1纵梁计算分析 (2)2.1.2底篮平台模型受力分析 (3)2.2内外导滑梁计算 (4)2.2.1外滑梁计算 (4)2.2.2内滑梁计算 (5)2.3横梁计算 (7)2.3.1下横梁验算 (7)2.3.2上横梁验算 (8)2.4挂篮主桁架计算 (9)2.4.1主桁竖向变形 (9)2.4.2主桁内力计算 (10)2.4.3挂篮主桁构件强度、稳定性分析 (10)2.5吊杆验算 (15)2.6挂篮行走验算 (15)2.6.1强度验算 (15)2.6.2行走时抗倾覆稳定性验算 (16)2.7主桁抗倾覆稳定性计算 (16)3结论 (17)4挂篮荷载试验 (17)5挂篮拼装方案 (17)5.1挂篮结构简介 (17)5.2挂篮拼装方法 (18)5.2.1安装走道梁 (18)5.2.2安装前滑板和后钩板 (18)5.2.3安装桁架下方的垫梁1和垫梁2 (18)5.2.4安装桁架和后锚固系统 (18)5.2. 5安装前上横梁 (18)5.2.6安装底模平台 (18)5.2.7安装底模吊带 (19)5.2.8安装并调整底模平台 (20)5.2.9安装走行系统 (20)5.3拼装质量要求 (20)5.4安全注意事项 (21)6挂篮行走程序及质量控制要点 (21)7挂蓝拆除过程中的具体要求和注意事项 (22)7.1挂蓝拆除具体步骤 (22)7.2挂蓝拆除安全防护注意事项 (23)1工程概述和计算依据1.1工程概况主桥上部采用（70+128+70）m三跨预应力混凝土连系梁桥。

三角挂篮计算书1 计算依据⑴《大渡河特大桥（40+2×64+40）m 预应力混凝土连续梁梁部设计图》；⑵《钢结构设计规范》（GB50017-2003）；⑶《路桥施工计算手册》人民交通出版社；⑷《MIDAS/civil》计算软件。

2 工程概况成贵铁路大渡河特大桥（40+2×64+40）m 预应力混凝土连续梁（D2K10+820.6），上部结构采用四跨预应力混凝土变截面连续箱梁，为三向预应力结构，全长203m。

桥梁采用单箱单室直腹板截面，中支点梁高6.5m，边支点和中跨跨中梁高3.5m，箱梁底板呈抛物线变化，箱梁标准段顶宽12.2m，底宽6.7m，外侧挑臂长2.75m，腹板厚0.48m～0.80m，顶板厚0.40m～0.5m，底板厚0.40～0.90m。

墩顶设置横梁，中横梁厚为2.4m、端横梁厚为1.25m。

箱梁两侧腹板与顶底板相交处外侧均采用圆弧倒角过渡。

全桥共设置两个主跨合龙段和两个边跨合龙段。

0#块段长10.0m，合龙段长2.0m，1#～5#段长3.0m，6#～9#段长3.5m，11#（边跨直线段）节段长9.75m，最重悬臂浇注段为1#段，其重量约为150.43t。

3 施工方案综述在0#段顶面对称拼装好挂篮后，即进行1#段的悬臂浇筑施工。

挂篮施工时，底模、外侧模随主桁向前移动就位后，按照以下程序施工：⑴绑扎底板、腹板钢筋网和波纹管。

⑵将内模架就位并调整好标高。

⑶绑扎顶板钢筋和预应力管道。

⑷浇筑混凝土。

⑸养护、穿束。

⑹张拉，压浆。

⑺脱模。

当所浇梁段张拉后，挂篮再往前移动进行下一节段施工，如此循环推移，直至完成最后一节悬臂梁段施工。

图3-1 悬臂浇筑段施工工艺框图4 挂篮计算4.1挂篮设计挂篮结构形式为三角挂挂篮，主桁采用2[40b工字钢，上横梁采用2I45b，下横梁采用2[36b，外膜导梁采用2[32b，内膜导梁采用2[36b，底纵梁采用I32b，侧模骨架采用型钢桁片结构，底模采用加工的定型钢模，横肋采用[10，面板采用6mm厚钢板。

三角形挂篮受力计算书一、挂篮主桁架计算1、计算说明：该挂篮主桁架为焊接组合构造，每幅挂篮有二片主桁架，主桁架由槽钢制作而成，材质主要为A 3钢。

A 3钢容许应力值按[σ]=145Mpa 计算，弹性模量值为E=2.1×105Mpa ，在进行强度计算时，不均匀系数 1.2。

但在变形计算时，不考虑不均匀系数，即按二片主桁架均匀受力计算。

2、计算图式：单片主桁架计算图式如图一所示：P图一为简化计算，忽略结构本身附加弯矩值，并将各结点均看作铰于一点的理想铰接点，简化后的计算图式如图二所示：图二45.6°76.25图中L1=4.20m，L2=4.20m，L3=3.26m，L4=2.52m，L5=3.26，L6=4.50m，L7=4.41m，查型钢表可知各杆件横截面积：A1=2×28.83=57.7cm2，A2=2×60.89=121.8cm2，A3=2×28.83=57.7cm2，A4=2×48.7=97.4cm2，A5=2×28.83=57. 7cm2，A6=2×60.89=121.8cm2，A7=2×28.83=57.7cm2。

3、主桁架受力计算：主桁架L1、L2、L3、L4、L5、L6、L7分别对应力N1、N2、N3、N4、N5、N6、N7。

令P=1，计算得各杆件内力值为：N1=+1.499，N2=-1.049，N3=-1.164，N4=+1.500，N5=-1.085，N6=-1.079，N7=+1.471P值计算：P=（G 1+G2）/4式中G1为挂篮自重，包括前上横梁，前下横梁，底模，侧模及内模等作用到主桁架前端的荷载，经计算：G1=12T。

G2为施工时节段梁体重量分配到主桁架上的荷载值。

根据各分段长度及每节段重量可知，当节段长度为 3.5m 1#块时，主桁架受力最大，此时G2=112.3/2=56.2T于是：P=（G1+G2）/4=（12+56.2）/4=17.05T此时各杆件内力值为：N1=N1×P×1.2=1.499×17.05×1.2=30.67TN2=N2×P×1.2=-1.049×17.05×1.2=-21.46TN3=N3×P×1.2=-1.164×17.05×1.2=-23.82TN4=N4P×1.2=1.500×17.05×1.2=30.69TN5=N5×P×1.2=-1.085×17.05×1.2=-22.20TN6=N6×P×1.2=-1.079×17.05×1.2=-22.08TN7=N7×P×1.2=1.471×17.05×1.2=30.10T各杆件的应力值为：σ1=N1/A1=30.67×104/57.7×102=53.2Mpaσ2=N2/A2=-21.46×104/121.8×102=-17.6Mpaσ3=N3/A3=-23.82×104/57.7×102=-41.3Mpaσ4=N4/A4=30.69×104/97.4×102=31.5Mpaσ5=N5/A5=-22.20×104/57.7×102=-38.5Mpaσ6=N6/A6=-22.08×104/121.8×102=-18.1Mpaσ7=N7/A7=30.10×104/57.7×102=52.2Mpa根据以上计算，各杆件应力值远小于容许应力[σ]=145Mpa，故满足要求。

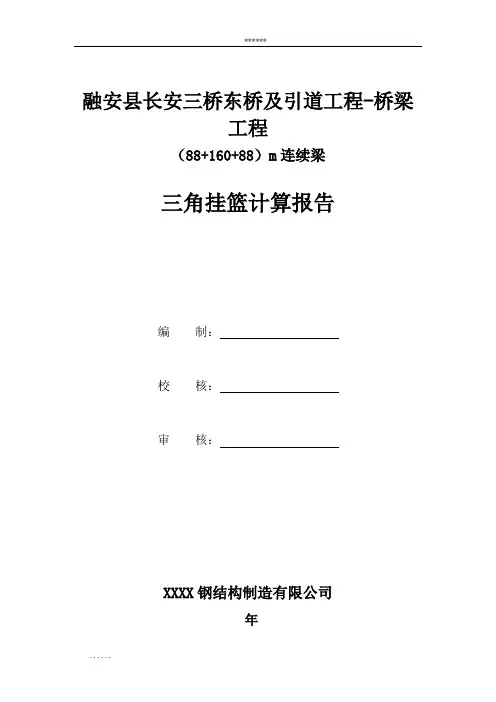

融安县长安三桥东桥及引道工程-桥梁工程（88+160+88）m连续梁三角挂篮计算报告编制：校核：审核：XXXX钢结构制造有限公司年目录1概况 (1)1.1工程概况 (1)1.2挂篮受力体系 (3)2设计依据 (4)3计算依据 (4)3.1计算假定、材料参数及设计基本参数 (4)3.1.1 计算假定 (4)3.1.2 材料参数 (4)3.1.3 设计基本参数 (5)3.2计算荷载 (5)3.2.1 永久荷载 (5)3.2.2 可变荷载 (5)3.3荷载组合 (7)4计算工况 (7)5混凝土浇筑工况计算 (7)5.2工况一承载力和正常使用极限状态验算计算模型 (8)5.2.1 主桁架计算 (8)5.2.2 底纵梁计算 (9)5.2.3 后下横梁计算 (10)5.2.4 前上横梁 (12)5.2.5 前下横梁计算 (13)5.2.6 滑梁计算 (14)5.2.7 精轧螺纹吊杆计算 (14)5.3工况二承载力和正常使用极限状态验算 (15)5.3.1 主桁架计算 (15)5.3.2 底纵梁计算 (16)5.3.3 后下横梁计算 (17)5.3.4 前上横梁 (18)5.3.5 前下横梁计算 (19)5.3.6 滑梁计算 (20)5.3.7 精轧螺纹吊杆计算 (21)6走行工况三承载力和正常使用极限状态验算 (21)6.1.1 后下横梁计算 (22)6.1.2 精轧螺纹钢吊杆计算 (23)6.1.3 滑梁计算 (23)6.1.4 平联计算 (24)7各构件计算汇总 (25)7.1主桁稳定性计算 (26)7.1.1 立柱（受压）稳定性计算 (27)7.1.2 主纵梁(压弯)稳定性计算 (28)7.2抗倾覆计算 (29)7.2.1 浇筑混凝土状态 (29)7.2.2 行走状态 (30)7.3斜拉杆孔壁削弱处计算 (31)7.3.1 削弱处截面抗剪计算 (31)7.3.2 销轴计算 (32)7.4吊框转换架计算 (32)7.5后锚固计算 (33)7.6轨道验算 (34)7.7反力钩销轴及孔壁局部承压验算 (35)8结论与建议 (36)9其他 (36)9.1挂篮安装 (36)9.2挂篮拆除 (37)9.3后锚保险装置说明 (37)1概况1.1工程概况融安县长安三桥东桥梁体为单箱单室、变高度、变截面箱梁，梁体全长336m。

1.三角形挂篮结构形式，主要性能参数及特点1.1.挂篮总体结构挂篮由三角形主桁架、底模平台、模板系统、悬吊系统、锚固系统及走行系统六大部分组成。

图1挂篮总体结构29主桁架：主桁架是挂篮的主要受力结构。

由2榀三角主桁架、横向联结系组成。

2榀主桁架中心间距为6.22米，每榀桁架前后节点间距分别为4.85m、4.1m，总长9.67m，主桁架杆件采用槽钢焊接的格构式，节点采用承压型高强螺栓联结。

横向联结系设于两榀主桁架的竖杆上，其作用是保证主桁架的横向稳定,并在走行状态悬吊底模平台后横梁。

图2 主桁架底模平台：底模平台直接承受梁段混凝土重量，并为立模，钢筋绑扎，混凝土浇筑等工序提供操作场地。

其由底模板、纵梁和前后横梁组成。

底模板采用大块钢模板；其中纵梁采用双[32槽钢和单I32工字钢，横梁采用双[36b槽钢，前后横梁中心距为5.1m，纵梁与横梁螺栓联接。

29图3 底模平台模板系统:外侧模的模板采用大块钢模板拼组，内模采用组合钢模板拼组。

外模板长度为4.3m。

内模板为抽屉式结构,可采用手拉葫芦从前一梁段沿内模走行梁整体滑移就位。

图4 外侧模29图5 内模悬吊系统：悬吊系统用于悬吊底模平台、外模和内模。

并将底模平台、外模、内模的自重、梁段混凝土重量及其它施工荷载传递到主构架和已成梁段上。

悬吊系统包括底模平台前后吊杆、外模走行梁前后吊杆、内模走行梁前后吊杆、垫梁、扁担梁及螺旋千斤顶。

底模前后横梁各设4个吊点，采用双Φ25精轧螺纹钢筋。

底模平台前端悬吊在挂篮前上横梁上，前上横梁上设有由垫梁、扁担梁和螺旋千斤顶组成的调节装置，可任意调整底模标高。

底模平台后端悬吊在已成梁段的底板上和翼缘板上。

外模走行梁和内模走行梁的前后吊杆均采用单根Φ25精轧螺纹钢筋。

其中外模走行梁前吊点与走行梁销接，以避免吊杆产生弯曲次应力。

锚固系统：锚固系统设在2榀主桁架的后节点上，共2组，每组锚固系统包括2根后锚扁担梁、2根后锚横梁、6根后锚杆。

XXX 大桥三角轻型挂篮计算书第一部分承重系统检算一、设计依据:以本桥具有代表性的大桥现浇4号块计算为例1．箱梁中心高：取均值=(392.4+362)/2=377.2cm2、底板厚：取均值=(49+44.9)/2=46.95cm3、顶板厚28cm4、腹板厚70cm5、节段长3.5m6、节段体积65m 37、节段重量169t二、浇注砼重量分配从大桥施工过程知道，4号块重量并不是挂篮中的单一构件承担的，是由侧模、内模、底模共同承担的，所以对2重量进行分配。

参照图纸可以将其重量按区域的浇注砼重量分成三个部分：W 侧=9.19×2t W 内=17.16×2t W 底=114.38t AA 三、主构架的计算由挂篮结构图纸，承重系统由三组相同的槽钢，每组槽钢由[]拼焊而成。

（一）、技术参数（1）节段浇注砼重量最大：169t（2）底模重量15t （含下横梁及附件）（3）侧模重量2×6t（4）前横梁4t （含其上附件）（5）内模重量2×5.3t（含行走机构和内滑梁）（6）另加2.5%的施工负载（169+15+12+10.6+4）×2.5%=5.3t 以上重量共计：216t。

这个荷载由构架前端和前节段箱梁端部承受，分别分担总重量的一半，则挂篮前端所承担的重量为216/2=108t，每个三角架前端所承担的重量为108/3=36t=360KN。

（7）双拼40b[]槽钢截面特性为惯性距I=120777cm4截面积A=478.08cm2抗弯截面系数W=5490cm3EI=120777×10-8×2.1×105×106×10-3=253631.7KN.m2EA=2.1×105×106×478.08×10-4×10-3=10039680KN容许弯距[M]=σ容W=1180KN.m容许剪力[V]=τA=5961.6KN（二）、受力分析及计算计算采用清华大学开发的“结构力学求解器”程序软件SMSOLVER。

三角挂篮施工计算书目录1 块段及挂篮信息说明 (4)2 主要计算依据 (4)3 主要力学标准取值 (5)4 主要荷载取值 (5)5 工况分析 (5)6 挂篮结构验算 (5)6.1 底篮纵梁验算 (5)6.1.1 1号块底篮纵梁1验算 (5)6.1.2 1号块底篮纵梁2验算 (7)6.1.3 1号块底篮纵梁3验算 (8)6.1.4 1号块底篮纵梁4验算 (9)6.1.5 5号块底篮纵梁1验算 (10)6.1.6 5号块底篮纵梁2验算 (11)6.1.7 5号块底篮纵梁3验算 (12)6.1.8 5号块底篮纵梁4验算 (13)6.1.9 小结 (14)6.2 前下、后下横梁验算 (14)6.2.1 前下横梁验算 (14)6.2.2 后下横梁验算 (15)6.3 内模滑梁验算 (17)6.3.1 内模滑梁浇筑1号块时验算 (17)6.3.2 内模滑梁空载行走3.5m时验算 (18)6.3.3 小结 (19)6.4 外模吊架验算 (19)6.4.1 外模滑梁浇筑1号块时验算 (19)6.4.2 外模滑梁空载行走3.5m时验算 (21)6.4.3 外模横梁验算 (22)6.4.4 小结 (25)6.5 前上横梁验算 (25)6.6 主桁杆件验算 (27)6.7 挂篮走船验算 (29)6.8 后锚验算 (30)6.9 JL32吊杆验算 (30)6.10 挂篮总变形计算 (31)6.11 挂篮销轴验算 (31)4.12 抗风整体稳定性验算 (32)7 总结 (34)挂篮悬臂施工计算书1 块段及挂篮信息说明本桥主桥箱梁宽12.5m，底板宽7m。

单T悬臂块段为1-10号，各块段数据详见下表：挂篮采用原南通市钟秀大桥项目挂篮设计图纸经局部更改设计，挂篮整体重新加工。

本挂篮主桁诶三角结构，整体结构包括主桁系统（含行走系统）、悬挂系统、门架系统、锚固系统及模板系统。

单个挂篮重44.4t。

挂篮结构详见《K196+037 汉江特大桥引桥悬浇箱梁挂篮设计图纸》ZXGL-1至ZXGL-21。

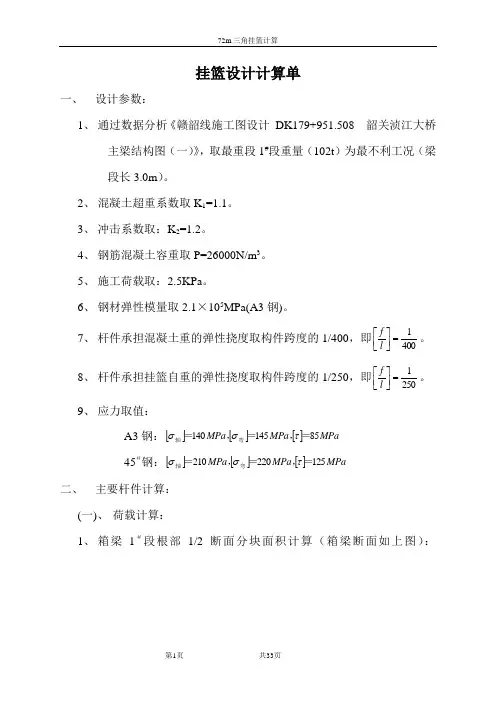

挂篮设计计算单一、 设计参数：1、 通过数据分析《赣韶线施工图设计 DK179+951.508 韶关浈江大桥主梁结构图（一）》，取最重段1#段重量（102t ）为最不利工况（梁段长3.0m ）。

2、 混凝土超重系数取K 1=1.1。

3、 冲击系数取：K 2=1.2。

4、 钢筋混凝土容重取P=26000N/m 3。

5、 施工荷载取：2.5KPa 。

6、 钢材弹性模量取2.1×105MPa(A3钢)。

7、 杆件承担混凝土重的弹性挠度取构件跨度的1/400，即4001=⎥⎦⎤⎢⎣⎡l f 。

8、 杆件承担挂篮自重的弹性挠度取构件跨度的1/250，即2501=⎥⎦⎤⎢⎣⎡l f 。

9、 应力取值：A3钢：[][][]MPa MPa MPa 85145140＝，＝，＝弯轴τσσ 45＃钢：[][][]MPa MPa MPa 125220210＝，＝，＝弯轴τσσ 二、 主要杆件计算： (一)、 荷载计算：1、 箱梁1＃段根部1/2断面分块面积计算（箱梁断面如上图）：2、箱梁1＃段（1/2）断面分块重量计算见下表（节段梁长L=3m，为计算方便，节段梁高变化忽略不计）：(二)、 底模纵梁计算:（L=5.15m ）1、 腹板下纵梁计算：砼重： g1=G4=542599(N) 底模重按1000N/m 2计，)(38703.49.010002N g =⨯⨯=施工荷载按2500N/m 2计，)(675039.025003N g =⨯⨯=选用2[32b 工字钢，截面特性如下：423233426.207171.155.1247.2505.1121225.15108.124.765218.705.135.14225.158.11017588792352002176001.1502068.75/1179228.589cmI cm S cm W cm I m A m N q x x x x =⨯⨯+⨯⨯⨯+⨯⨯⨯==⨯⨯⨯+⨯⨯⨯==⨯==⨯==⨯==⨯='''，，，，纵梁自重：)(7.1214324.5505215.511794N g =⨯=⨯⨯=底模纵梁上所受荷载总重：)(02.5907944321N g g g g g=+++=)(15.174.1285.9375.4t R A =-⨯=端部：[])(852.30106.20717205.110104.7651015.17434可以MPa MPa bI QS x x =<=⨯⨯⨯⨯⨯⨯⨯==''ττ跨中：[])(1457.133101758101050.23334max可以＝弯MPa MPa W Mxσσ<=⨯⨯⨯==挠度计算（假定弯距最大处挠度最大）： )(24.274.15.0m x =+=EIbc d x l x x l c l b l qcb f 24)(4444222max⎥⎦⎤⎢⎣⎡-+-⎪⎪⎭⎫ ⎝⎛--=())(007.0101045327101.224375.25.024.275.424.2424.275.4375.475.2475.4475.2367.984658114222m =⨯⨯⨯⨯⨯⎥⎦⎤⎢⎣⎡⨯-+⨯-⎪⎪⎭⎫ ⎝⎛-⨯-⨯⨯⨯⨯=-)(4001639175.4007.0可以=⎥⎦⎤⎢⎣⎡<==l f l f 2、 底板下纵梁计算：砼重：)(9.89348644.4467432)(273651N G G G G g =⨯=+++⨯=底模重按1000N/m 2计，)(368505.5235.310002N g=⨯⨯⨯= 施工荷载按2500N/m 2计，)(502503235.325003N g =⨯⨯⨯=内模面板及支架按1300N/m 2计，)(261303235.313004N g =⨯⨯⨯=选用2工32b 工字钢，截面特性：34210185092162802814083.1092913.54/14.862207.431cmW cm I m A m N q x x =⨯==⨯==⨯==⨯='，，，纵梁自重：)(2.31080715.514.8625N g =⨯⨯=作)(2.6)(3.6194075.41.4903662375.4.t N R q R B B ==⨯=⨯=[])(1454.114101018101065.11334max可以＝弯MPa MPa WMσσ<=⨯⨯⨯==挠度计算（假定弯距最大处挠度最大）： )(24.274.15.0m x =+=EIbc d x l x x l c l b l qcb f 24)(4444222max⎥⎦⎤⎢⎣⎡-+-⎪⎪⎭⎫ ⎝⎛--=())(017.0101011000101.224375.25.024.275.424.2424.275.4375.475.2475.4475.231.490368114222m =⨯⨯⨯⨯⨯⎥⎦⎤⎢⎣⎡⨯-+⨯-⎪⎪⎭⎫ ⎝⎛-⨯-⨯⨯⨯⨯=-)(4001285175.4017.0挠度偏大，但可以接受=⎥⎦⎤⎢⎣⎡>==l f l f底模纵梁空载检算略。

三角形挂篮计算书第1章设计计算说明1.1 设计依据①40+65+40M箱梁构造图和技术资料；②《铁路桥涵施工规范》（TB10203-2002）；③《铁路混凝土与砌体工程施工规范》（TB10210-2001）；④《钢结构设计规范》GB50017-2003；⑤《路桥施工计算手册》；⑥《桥梁工程》、《结构力学》、《材料力学》；⑦其他相关规范手册。

1.2 工程概况本桥为40+70+40m连续箱梁，设计为变截面单箱单室，采用直腹板形式。

箱梁顶宽12m，底宽6m，梁高2M~3.8M,顶板厚度除梁端附近外均为25cm，底板厚度30cm至60cm，按直线线性变化，腹板厚55cm。

箱梁0#段长2m，悬浇段9段，1-4#段长3米，5-9#段长3.5米，0#与1#支架现浇，2#~9#悬臂现浇，最重梁段为混凝土数量为31.24m3，11重为81.22 t （容重按2.6t/m 3计算），采用三角形挂篮施工悬浇段。

1.3 挂篮设计1.3.1 主要技术参数⑴砼自重G C ＝26kN/m 3；⑵钢弹性模量E s ＝2.1×105MPa ；⑶材料容许应力：[][][][][][][][][]125Mpaτ210MPa σ220MPa,σ钢45#120Mpa τ200MPa σ210Mpa,σ345钢Q 85MPa τ140MPa σ145MPa,σ钢Q235w w w =========1.3.2 挂篮构造挂篮为三角形挂篮，三角形桁片下平杆由4[36c 组成，其他杆件由2[32c 普通热轧槽钢组成的方形截面杆件构成，前上横梁由2I45b 普通热轧工字钢上下满焊10mm 厚钢板组成，底模前、后横梁由2I36a 普通热轧工字钢组成，底模纵梁为由2[28c ，吊杆采用φ32精轧螺纹钢。

1.3.3 挂篮计算设计荷载及组合⑴荷载系数考虑箱梁混凝土浇筑时胀模等系数的超载系数：1.05；预压时动力系数：1.1挂篮空载行走时的冲击系数1.3；浇筑混凝土和挂篮行走时的抗倾覆稳定系数：2.0；⑵施工荷载箱梁荷载：2#段箱梁混凝土为重为81.22t，考虑1.05超灌系数，重量为85.3t；施工机具及人群荷载：2.5kPa；预压荷载：85.3*1.2=102.4 t⑶荷载组合荷载组合I：挂篮自重+预压荷载重+冲击附加荷载；荷载组合Ⅱ：混凝土重量+超载+动力附加荷载+挂篮自重+施工荷载；荷载组合Ⅲ：混凝土重量+超载+挂篮自重+施工荷载；荷载组合Ⅳ：挂篮自重+冲击附加荷载；荷载组合I用于挂篮预压时计算；荷载组合Ⅱ用于刚度计算（稳定变形）计算；荷载组合Ⅲ用于主桁承重系统强度和稳定性计算；荷载组合IV用于挂篮系统行走时计算。

挂篮设计图及计算书一、挂篮的组成结构XXX大桥连续梁所用挂篮是自行设计制造的三角形挂篮，重80.5t(设计不超过110t)。

挂篮主要由主桁系、横梁系、悬吊系、行走系、模板系等组成。

如图一、图二所示：图一挂篮托架正面图图二挂篮托架侧面图1、主桁系主桁系是挂篮的主要受力结构，由两个三角形桁架组成，桁架各杆件是材料为[30b+[22+[10槽钢各两根，杆件间结点采用螺栓联接，两桁架之间由顶横梁和∟125×125×10mm角钢等杆件联接成空间门架，主桁后以Φ32mm精轧螺纹钢通过连接器、轧丝锚具等锚在梁体竖向预应力筋上，主架前部安装前上横梁，与悬吊系及前下横梁形成悬臂吊架，悬吊挂篮模板和梁段钢筋混凝土的重量，以实现悬臂灌注浇筑施工。

2、横梁系横梁系由前上横梁、前下横梁及底模纵梁等组成，前上横梁固定在主桁架上，底模纵梁悬吊在侧模纵梁上，前下横梁通过悬吊系吊于前上横梁上，后下横梁由双头螺杆锚在已形成梁段的底板上。

前下横梁和底模纵梁共同承托底模及梁段钢筋混凝土的重量。

3、悬吊系悬吊系是挂篮的升降系统，位于挂篮的前部，其作用是悬吊和升降底模、侧模、内模及工作平台等，以适应悬臂梁段高度的变化。

系统由吊带、吊带座、千斤顶、手拉葫芦等组成，吊带均由16mm钢板和钢销组合而成，前吊带下端与底模平台前下横梁销接,上端支撑于前上横梁,前上横梁上设2个LQ30型手动千斤顶及扁担梁调节高度，以实现底模及工作平台的升降。

另外悬吊系还将控制内模、侧模的前移和升降。

4、行走系行走系是挂篮前后位移的主要装置，包括轨道、前支座、反扣轮和牵引设备。

挂篮走行时前支座在轨道顶面滑行，联结后节点的反扣轮扣在工字钢翼缘走行。

挂篮的行走靠2个100KN的手拉葫芦牵引挂篮前移，并带动底模平台和外侧模一同前移就位。

挂篮移动过程中的倾覆力由反扣轮传到轨道再传到箱梁竖向预应力筋上。

5、模板系模板系由底模、侧模、端模等组成。

底模：底模由底模架和底模板组成。

跨董岗保庄圩大堤连续梁三角挂篮计算书中铁十七局集团第三工程有限公司2014年11月目录一、计算简介 (1)1.1工程概况 (1)1.2计算内容 (2)1.3计算依据 (3)1.4计算参数 (3)二、模板计算 (5)2.1底篮模板 (5)2.2侧模计算 (6)2.3内模计算 (7)三、主要结构计算 (9)3.1荷载分析 (9)3.2结构计算模型 (10)3.3计算结果 (12)3.4结果分析 (18)四、其他结构验算 (19)五、结论 (21)一、计算简介1.1 工程概况主桥桥跨布置（45+80+45）m，为预应力混凝土连续梁桥，主梁采用单箱单室箱形截面，三向预应力体系，采用挂篮悬臂浇筑施工，箱梁顶板宽13.12m，底板宽7.125m，悬浇2～12#段，为节段长度有二种：3.0m、4.0m，边跨及中跨合拢段长度均为2m。

本桥施工挂篮采用三角挂篮，由主桁承重系、底篮、悬吊系统、锚固系统、行走系统、平台系统及模板系统等部分组成。

如图1和图2所示。

图1 挂篮立面图图2 挂篮正面图1.2 计算内容为了保证挂篮施工期间的结构安全，确保挂篮的强度、刚度及稳定性满足施工要求，对本桥施工挂篮进行结构验算。

验算主要内容如下：1）挂篮主桁在混凝土浇筑时的强度、刚度和稳定性；2）挂篮底篮、悬吊系统和锚固系统在混凝土浇筑时的强度和刚度；3）挂篮底模和侧模的强度和刚度；4）主桁节点板和销轴的强度；5）挂篮走行时后锚可靠性及结构的稳定性。

其中前两项和最后一项采用MIDAS/Civil软件建立空间杆系有限元模型进行分析，三、四项参考相应施工手册手算校核。

1.3 计算依据⑴《公路桥涵施工技术规范》（JTJ 041-2000）⑵《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）⑶《路桥施工计算手册》⑷《九标-两阶段施工图设计文件第二册》⑸《挂篮施工图设计》1.4 计算参数1）材料参数挂篮主桁、前后横梁、底纵梁、前托梁、后托梁、内滑梁及模板等均采用Q235B组合型钢，吊杆υ32精轧螺纹粗钢筋，销子采用40Cr钢，锚固构件采用υ32精轧螺纹粗钢筋。

一、检算说明：新建铁路兰州至重庆线广元至重庆段朝阳嘉陵江右线大桥（96+176+88）m 连续梁采用挂篮悬臂浇筑施工，为确保该连续梁悬灌的安全可靠施工，该检算书主要针对挂篮的结构设计进行复核检算，以及对构造设计进行检查检算，以保证挂篮各结构部件均处于安全受力状态。

二、工程概况：新建铁路兰州至重庆线广元至重庆段朝阳嘉陵江右线大桥（96+176+88）m 混凝土连续箱梁是单箱单室、变高度、变截面结构，箱梁顶宽8.5m ，底宽7.0m 。

箱梁底按二次抛物线变化，施工时挂篮底模是直线型，那么箱梁底板实际为折线模拟二次抛物线。

0＃段处梁高12.4m ，跨中及边跨直线现浇段均为6.2m 。

箱梁顶板厚0.6～1.0m ，底板厚0.5～1.2m ，腹板厚0.5～1.0m 。

该连续梁通过挂篮悬灌施工，0＃段长度为15m ，其它施工节段长度分别为2.0m ， 3.0m 、3.5m 和4m 。

各特征块段基本情况如下表1-1所示。

表1-1 各特征梁段基本情况三、挂篮受力机理：挂篮作为混凝土箱梁的浇注设备，由底模、侧模、内模、前悬吊、后悬吊、主构架、走行锚固等部分组成。

1、首先箱梁的腹板和底板混凝土荷载作用在底模上，再通过底模纵梁传递给底模前后横梁；底模后横梁悬吊在后悬吊系统上，后悬吊系统是锚固于已成箱梁上的，因此也就将底模后横梁承受的荷载传递给已浇注完成的箱梁上；底模前横梁则悬吊在前悬吊系统上，前悬吊系统通过前上横梁将荷载传递给主构架。

2、其次箱梁的顶板混凝土荷载作用在侧模和内模上，侧模和内模均是通过其吊梁悬挂在前上横梁和已浇注完成的混凝土箱梁上；传递给前上横梁部分的荷载再传递给主构架。

3、主构架承受前上横梁传来的荷载，再通过后锚系统及前支点传递到已浇注的混凝土箱梁上。

挂篮无平衡重走行也是通过轨道锚固系统将抗倾覆反力传递给已浇注的混凝土箱梁。

因此，挂篮所承受的所有荷载最后均传递到已浇注的混凝土箱梁上，挂篮设计中，应保证荷载的传递流畅、明确，保证挂篮的各承力部件具有足够的强度、刚度和稳定性。

杨林塘航道整治工程玖龙桥桥桥梁施工项目（YLT-YL-QL1合同段）三角挂篮计算书编制：复核：审核：江苏省交通工程集团有限公司杨林塘航道整治工程玖龙桥蔡家湾桥桥梁施工项目YLT-YL-QL1标段项目经理部二零一三年六月目录第一部分概述................................................................................................................................. - 1 -1、挂篮计算控制块件....................................................................................................................... - 1 -2、挂篮基本参数............................................................................................................................... - 1 - 第二部分底盘系统计算................................................................................................................. - 4 -1、底盘结构....................................................................................................................................... - 4 -2、底模计算....................................................................................................................................... - 4 -2.1、面板计算.............................................................................................................................. - 4 -2.1.1、荷载............................................................................................................................. - 4 -2.1.2、面板受力计算............................................................................................................. - 7 -2.2、纵肋计算.............................................................................................................................. - 7 -2.3、加劲肋计算.......................................................................................................................... - 7 -2.3.1、计算参数..................................................................................................................... - 7 -2.3.2、受力计算..................................................................................................................... - 7 -3、分配梁计算................................................................................................................................... - 7 -3.1、荷载...................................................................................................................................... - 8 -3.2、受力计算.............................................................................................................................. - 8 -3.2.1、计算图示..................................................................................................................... - 8 -3.2.2、计算结果..................................................................................................................... - 8 -4、纵梁受力计算............................................................................................................................... - 8 -4.1、荷载...................................................................................................................................... - 9 -4.2、计算图示.............................................................................................................................. - 9 -4.3、计算结果.............................................................................................................................. - 9 -5、下横梁计算................................................................................................................................... - 9 -5.1、前下横梁计算...................................................................................................................... - 9 -5.1.1、前下横梁结构............................................................................................................. - 9 -5.1.2、计算工况..................................................................................................................... - 9 -5.1.3、悬浇工况计算............................................................................................................. - 9 -5.1.4、升降工况计算........................................................................................................... - 12 -5.1.5、结论........................................................................................................................... - 12 -5.2、后下横梁计算.................................................................................................................... - 12 -5.2.1、后下横梁结构........................................................................................................... - 12 -5.2.2、计算工况................................................................................................................... - 12 -5.2.3、悬浇工况计算........................................................................................................... - 13 -5.2.4、移动工况计算........................................................................................................... - 13 -5.2.5、结论........................................................................................................................... - 14 -6、悬吊系统计算............................................................................................................................. - 14 -6.1、荷载.................................................................................................................................... - 14 -6.2、吊耳计算............................................................................................................................ - 14 -6.2.1、抗拉计算................................................................................................................... - 14 -6.2.2、孔壁承压计算........................................................................................................... - 14 -6.3、吊杆计算............................................................................................................................ - 14 - 第三部分侧模系统计算............................................................................................................... - 14 -1、侧模结构..................................................................................................................................... - 14 -2、荷载 ............................................................................................................................................ - 14 -2.1、模板侧压力........................................................................................................................ - 14 -2.2、翼板处荷载........................................................................................................................ - 15 -3、面板计算..................................................................................................................................... - 15 -3.1、计算参数............................................................................................................................ - 15 -4、楞木计算..................................................................................................................................... - 15 -5、骨架计算..................................................................................................................................... - 15 -5.2、计算图示............................................................................................................................ - 15 -5.3、计算结果............................................................................................................................ - 15 -5.3.1、杆件........................................................................................................................... - 15 -5.3.2、拉杆........................................................................................................................... - 15 -6、导梁计算..................................................................................................................................... - 16 -6.1、荷载.................................................................................................................................... - 16 -6.2、计算图示............................................................................................................................ - 16 -6.3、计算结果............................................................................................................................ - 16 - 第四部分内模骨架计算............................................................................................................... - 16 -1、内模骨架结构............................................................................................................................. - 16 -2、顶模板计算................................................................................................................................. - 16 -2.1、截面参数............................................................................................................................ - 16 -2.2、荷载.................................................................................................................................... - 16 -2.3、受力计算............................................................................................................................ - 16 -3、内模骨架计算............................................................................................................................. - 17 -3.1、荷载.................................................................................................................................... - 17 -3.2、受力计算............................................................................................................................ - 17 -3.2.1、计算图示................................................................................................................... - 17 -3.2.2、计算结果................................................................................................................... - 17 -4、导梁计算..................................................................................................................................... - 17 -4.1、荷载.................................................................................................................................... - 17 -4.2、受力计算............................................................................................................................ - 17 -4.2.1、计算图示................................................................................................................... - 17 -4.2.2、计算结果................................................................................................................... - 18 - 第五部分上横梁计算................................................................................................................... - 18 - 1、上横梁结构................................................................................................................................. - 18 -1.1、前上横梁............................................................................................................................ - 18 -1.2、后上横梁............................................................................................................................ - 18 -2、计算工况..................................................................................................................................... - 18 -3、前上横梁计算............................................................................................................................. - 18 -3.1、荷载.................................................................................................................................... - 18 -3.2、受力计算............................................................................................................................ - 21 -3.2.1、计算图示................................................................................................................... - 21 -3.2.2、计算结果................................................................................................................... - 21 -3.2.3、结论........................................................................................................................... - 21 -4、后上横梁计算............................................................................................................................. - 21 -4.1、后上横梁结构.................................................................................................................... - 21 -4.2、计算工况............................................................................................................................ - 21 -4.3.、荷载................................................................................................................................... - 21 -4.4、受力计算............................................................................................................................ - 21 -4.4.1计算图示...................................................................................................................... - 21 -4.4.2、计算结果................................................................................................................... - 21 -4.4.3、结论........................................................................................................................... - 22 - 第六部分承载桁架计算............................................................................................................... - 22 -1、承载桁架结构............................................................................................................................. - 22 -2、主桁架计算................................................................................................................................. - 22 -2.1、主桁架参数........................................................................................................................ - 22 -2.2、荷载.................................................................................................................................... - 22 -2.3、计算图示............................................................................................................................ - 22 -2.4、计算结果............................................................................................................................ - 22 -2.5.1、荷载........................................................................................................................... - 23 -2.5.2、销子抗剪承载力....................................................................................................... - 23 -2.5.3、孔壁承压................................................................................................................... - 23 -3、锚杆计算..................................................................................................................................... - 23 - 第七部分挂篮前移状态锚固力计算........................................................................................... - 23 -1、荷载 ............................................................................................................................................ - 23 -2、受力计算..................................................................................................................................... - 24 -2.1、计算图示............................................................................................................................ - 24 -2.2、计算结果............................................................................................................................ - 24 - 第八部分挂篮最大挠度计算....................................................................................................... - 24 - 1、荷载 ............................................................................................................................................ - 24 -1.1、侧模及其翼板混凝土荷载................................................................................................ - 24 -1.2、内模骨架及其顶板混凝土荷载........................................................................................ - 24 -1.3、前上横梁自重.................................................................................................................... - 24 -1.4、底盘自重............................................................................................................................ - 24 -1.5、底盘前吊杆承担的混凝土自重........................................................................................ - 24 -2、最大挠度计算............................................................................................................................. - 24 -2.1、计算图示............................................................................................................................ - 24 -2.2、计算结果............................................................................................................................ - 24 - 第九部分挂篮预压荷载计算....................................................................................................... - 25 -1、荷载 ............................................................................................................................................ - 25 -2、计算图示..................................................................................................................................... - 25 -3、计算结果..................................................................................................................................... - 25 -玖龙桥三角挂篮计算书第一部分概述1、挂篮计算控制块件本挂篮以2#悬浇段做控制计算。

底模计算结构布置如下：（单位：m）一、荷载计算人群机具按250Kg/m2。

模板重按250Kg/m2。

振捣力按300 Kg/m2。

振动系数考虑1.2。

考虑锯齿板砼的重量：厚度增加0.2m。

二、1~7、10~12纵梁计算人群：q1=250×0.45=112.5 Kg/m。

模板：q2=250×0.45=112.5 Kg/m。

振捣：q3=300×0.45=135 Kg/m。

砼：q4=（0.2+0.3）×0.45×2.5=562.5 Kg/m。

隔板：q5=2.4×0.45×2.5=2700 Kg/m。

计算简图如下：（单位：m）作用于纵梁上的荷载为：q=(q1+q2+q3+q4)×1.2=（112.5+112.5+135+562.5）×1.2=1107 Kg/m=1.107t/m。

q5=2700×1.2=3240 Kg/m=3.24t/m。

在q 的作用下R A=R B=0.5×1.107×5=2.77t。

跨中弯矩：M1=2.77×3-0.5×1.107×2.52=4.85t·m。

在q5的作用下R A =3.24×0.6×1.5/6=0.486t 。

R B =0.6×3.24-0.486=1.458t 。

跨中弯矩：M 2=0.486×3=1.458 t ·m 。

跨中总弯矩：M=M 1+M 2=4.85+1.458=6.308 t ·m 。

选用[32a ，截面系数W=469.4cm 3。

则 M P a W M .134104.46910308.637=⨯⨯==σ<[σ]=170Mpa 满足。

1#、2#纵梁采用双根。

三、8~9#纵梁人群：q 1=250×0.37=92.5 Kg/m 。

第 1 页/共 22 页三角形挂篮设计计算书一、概述FK0+302.101匝道桥第二联为变截面延续箱梁，箱梁根部梁高4.5m ，高跨比为1/17.78，跨中梁高2.0m ，高跨比为1/40，箱梁顶板宽11.0m 底板宽6.0m 翼缘板悬臂长为2.5m ，箱梁高度按二次抛物线变化，箱梁采用三向预应力体系。

主桥箱梁1号至9号梁段均采用挂篮悬臂现浇法施工，箱梁纵向分段长度为4×3. 5m+5×4.0m ，0号块长10.0m ，中、边跨合拢段长度为2.0m ，边跨现浇段长度为4.0m 。

挂篮浇注梁段中1#块梁长3.5m ，梁重102.3t ，8#块梁长4.0m ，梁重103.8t 。

1#~9#块段采用三角形挂篮施工。

三角形挂篮具有性能可靠、稳定性好、操作容易、分量轻、受力明确等特点。

三角形挂篮由三角桁架、提吊系统、锚固系统、底模板组成：如图：挂篮工作原理：底模随三角桁架向前移动就位后，分块吊装安装梁段底板和腹板钢筋、安装底腹板预应力筋和管道，然后安装内模，待内模安装完毕，绑扎安装顶板钢筋、预应力筋与管道，然后浇注梁段砼，新梁段预应力筋张拉和压浆作业结束后，挂篮再向前移动，举行下一梁段的施工，如此循环，直至梁段悬灌完工。

554078601026984700634451645166893354516451655675205335515070010001010390365092044623270380470450450050047053500立柱（双根槽36）主梁（双根工45）中横梁（双根槽36）后下横梁（2根槽36）前下横梁（2根槽36）底板纵梁（2根槽30）上前横梁（双根槽36）前吊带（20*200mm 钢板）后吊带（20*200mm 钢板）后锚系统挂篮设计取1#块为设计根据，1#块顶板宽11.0m，底板宽6.0m，腹板宽65cm，梁高3.99m,底板厚为52.9cm-47.4cm，翼板根部厚60cm。
