bga是什么芯片

BGA的优点与结构及制造流程

BGA（Ball Grid Array）是一种集成电路封装技术，具有以下几个优点：

1.高集成度：BGA封装技术可以实现高集成度的电路封装，可以集成更多的功能单元和器件，提高电路板的性能和功能。

2.优良的散热性能：BGA封装的芯片与电路板之间采用多个导热球连接，导热性能优于传统的封装技术，能够更好地散热，提高设备的工作稳定性，延长使用寿命。

3.高密度连接：BGA封装的芯片与电路板之间的连接是通过多个焊点球来实现的，焊点球较小且较密集，可以实现更高的连接密度，更好地满足高速传输和高性能需求。

4.优良的电气性能：BGA封装技术可以提供更短的电连接长度和更低的电阻值，提高电路的电气性能，减少信号传输的干扰和损耗。

BGA封装的结构一般包括芯片、基板和焊点球三个主要部分：

1.芯片：芯片是BGA封装的核心部分，芯片通常以裸片的形式放置在基板上，裸片上会有多个引脚用于与基板进行电连接。

2.基板：基板是BGA封装的主要支撑物，其上有多个金属层和层间绝缘层。基板上不仅布满了与芯片引脚对应的通孔和线路，还有用于与其他器件连接的引脚。

3.焊点球：焊点球是BGA封装的重要组成部分，通常由锡合金制成，焊点球承担起芯片和基板之间的连接和传输电信号的作用。焊点球分布在基板上与芯片引脚相对应的位置。 BGA封装的制造流程主要包括以下几个步骤：

1.基板制备：选择适当的基板，进行表面处理并制造多层金属层和层间绝缘层。

2.焊点球制备：通过真空吸锡等方法，在基板上预先布置焊点球，焊点球的形状和尺寸要与芯片引脚相对应。

3.芯片粘贴：将芯片以封装前的形式粘贴在基板上，保持良好的定位和连接。

4.焊接：将基板与芯片加热至合适温度，使焊点球熔化并与芯片引脚和基板相连接，焊接完成后冷却固化。

5.检测：进行BGA焊接良好性、焊点位置和按压试验等测试，保证焊接质量和稳定性。

6.完成封装：将已焊接和测试完成的芯片和基板封装成整体，以保护芯片和电路结构。

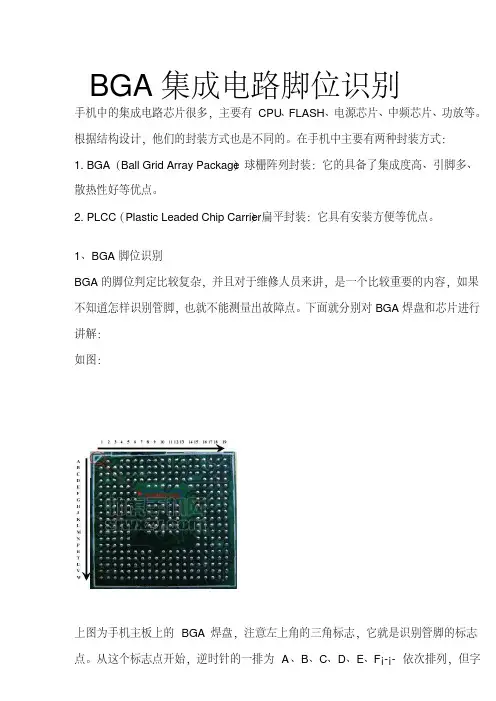

BGA集成电路脚位识别

手机中的集成电路芯片很多，主要有 CPU、FLASH、电源芯片、中频芯片、功放等。

根据结构设计，他们的封装方式也是不同的。在手机中主要有两种封装方式：

1. BGA（Ball Grid Array Package）球栅阵列封装：它的具备了集成度高、引脚多、

散热性好等优点。

2. PLCC（Plastic Leaded Chip Carrier）扁平封装：它具有安装方便等优点。

1、BGA脚位识别

BGA的脚位判定比较复杂，并且对于维修人员来讲，是一个比较重要的内容，如果

不知道怎样识别管脚，也就不能测量出故障点。下面就分别对BGA焊盘和芯片进行

讲解：

如图：

上图为手机主板上的 BGA 焊盘，注意左上角的三角标志，它就是识别管脚的标志

点。从这个标志点开始，逆时针的一排为 A、B、C、D、E、F¡-¡-依次排列，但字母中没有 I、O、Q、S、X、Z，如果排到I了，那么就把I甩掉，用J来顺延。标

志点顺时针一排为 1、2、3、4、5、6¡-¡-依次排列。如果字母排到 Y还没有排完，

那么字母可以延位为AA、AB、AC¡-¡-依次类推。

如果是 BGA芯片，我们同样需要找到标志点。如图红圈位置，根据上面焊盘的判

断方法，我们可以分析出来，逆时针为 1、2、3、4、5¡-¡-，顺时针为 A、B、C、

D、E¡-¡- 如图：

2、PLCC 脚位识别

PLCC 封装的脚位判断比较简单，只要先找到标志点，然后从标志点

开始逆时针数脚位就可以了。

如图：

BGA芯片三防设计

介绍

BGA（Ball Grid Array）芯片是一种常用于集成电路封装的设计。在实际应用中，BGA芯片需要经历多种环境条件的考验，如高温、潮湿、振动等。为了确保BGA芯片的稳定运行和可靠性，三防设计成为必不可少的一环。

本文将探讨BGA芯片三防设计的重要性、设计原则以及常见的三防措施，并提供一些建议和指导，以帮助工程师进行高质量的BGA芯片三防设计。

重要性

BGA芯片作为集成电路封装的一种重要形式，其通过焊球方式与PCB（Printed

Circuit Board）连接，具有密集布线、良好的电气性能和散热特性等优势。然而，BGA芯片也具有一些脆弱性，如焊球开裂、破损、焊点疲劳等问题。这些问题可能会导致芯片失效、性能下降，甚至对整个系统造成严重影响。

因此，BGA芯片三防设计是确保其正常运行和长期可靠性的关键。通过合理的设计和综合考虑，可以有效减少芯片在各类环境条件下的损害风险，提高系统的稳定性。

设计原则

在进行BGA芯片三防设计时，应遵循以下原则：

1. 综合考虑

BGA芯片三防设计需要考虑多个因素，如环境条件、工作温度、潮湿度、振动等。设计师应全面了解系统的工作环境，并根据实际情况，合理选择防护措施。

2. 防尘

尘埃是BGA芯片常见的敌人之一。进入BGA芯片的尘埃可能导致电路短路、高温问题等。因此，应采取防尘措施，如增加封闭式外壳、布置滤尘网等。 3. 防潮

潮湿环境对BGA芯片的腐蚀性较大，可能导致焊球腐蚀、接触不良等问题。为了保护BGA芯片免受潮湿环境的影响，应采取防潮措施，如使用湿敏封装材料、添加防潮剂等。

4. 防震

振动是BGA芯片受到的常见力量之一，它可能导致焊球断裂、接触不良等问题。为了防止芯片在振动环境下受到损坏，应采取防震措施，如使用抗震包装材料、增加连接强度等。

常见三防措施

针对BGA芯片的三防设计，以下是一些常见的措施：

1. 封装材料选择

bga304引脚定义

BGA304引脚定义是指集成电路芯片BGA304的引脚功能和布局。BGA304是一种高性能、低功耗的射频前端模块，广泛应用于无线通信领域。它采用了球栅阵列封装技术，具有较高的密度和可靠性。

一、BGA304引脚布局

BGA304的引脚布局是按照球栅阵列封装标准设计的，共有304个焊球。这些焊球分布在芯片底部，排列成一个矩形阵列。每个焊球的直径为0.5mm左右，间距为0.8mm左右。焊球之间通过铜线连接到芯片内部电路。

二、BGA304引脚功能

BGA304的引脚功能分为两类：电源引脚和信号引脚。

1. 电源引脚

BGA304共有6个电源引脚，分别为VDD1, VDD2, VDD3, VDDA,

VBAT和GND。其中VDD1、VDD2和VDD3是芯片内部逻辑电路的供电输入端口，VDDA是模拟电路的供电输入端口，VBAT是备用电池供电输入端口，GND是地线。

2. 信号引脚

BGA304的信号引脚包括射频输入、输出、控制和其他信号。其中，射频输入和输出是BGA304最重要的功能之一，它们决定了芯片的性能指标。

（1）射频输入

BGA304共有4个射频输入端口，分别为RF1_IN, RF2_IN, RF3_IN和RF4_IN。这些端口接收来自天线的无线信号，经过滤波、放大、混频等处理后输出到芯片内部。

（2）射频输出

BGA304共有4个射频输出端口，分别为RF1_OUT, RF2_OUT,

RF3_OUT和RF4_OUT。这些端口将经过芯片内部处理后的信号输出到外部电路或天线上。

（3）控制引脚

BGA304共有几个控制引脚，包括SPI接口、I2C接口、GPIO等。这些引脚用于控制芯片内部逻辑电路的工作状态。

（4）其他信号引脚

除了上述引脚以外，BGA304还包括一些其他类型的信号引脚，如温度传感器接口、晶振输入接口等。

三、BGA304应用领域

BGA304主要应用于无线通信领域，如手机、平板电脑、无线路由器、车载通信设备等。由于其高性能、低功耗、小尺寸等优点，BGA304在这些领域具有广泛的应用前景。
