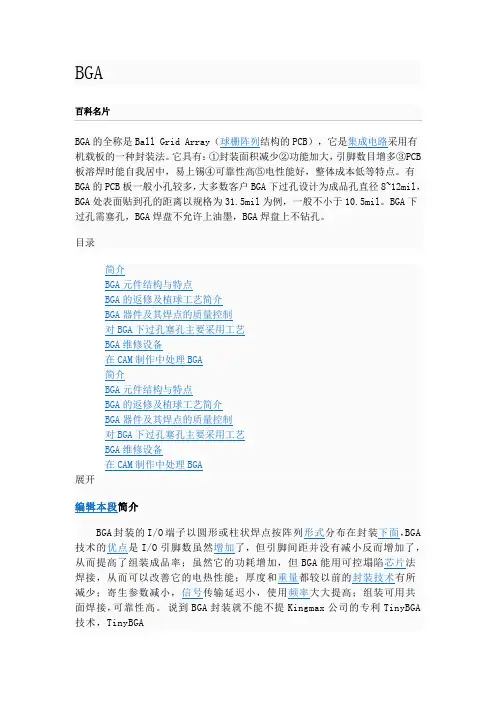

BGA
百科名片
BGA的全称是Ball Grid Array（球栅阵列结构的PCB），它是集成电路采用有机载板的一种封装法。它具有：①封装面积减少②功能加大，引脚数目增多③PCB板溶焊时能自我居中，易上锡④可靠性高⑤电性能好，整体成本低等特点。有BGA的PCB板一般小孔较多，大多数客户BGA下过孔设计为成品孔直径8~12mil，BGA处表面贴到孔的距离以规格为31.5mil为例，一般不小于10.5mil。BGA下过孔需塞孔，BGA焊盘不允许上油墨，BGA焊盘上不钻孔。
目录
简介
BGA元件结构与特点
BGA的返修及植球工艺简介
BGA器件及其焊点的质量控制
对BGA下过孔塞孔主要采用工艺
BGA维修设备
在CAM制作中处理BGA
简介
BGA元件结构与特点
BGA的返修及植球工艺简介
BGA器件及其焊点的质量控制
对BGA下过孔塞孔主要采用工艺
BGA维修设备
在CAM制作中处理BGA
展开
编辑本段简介
BGA封装的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提高了组装成品率；虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，从而可以改善它的电热性能；厚度和重量都较以前的封装技术有所减少；寄生参数减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性高。 说到BGA封装就不能不提Kingmax公司的专利TinyBGA技术，TinyBGA
BGA拆焊机
英文全称为Tiny Ball Grid Array（小型球栅阵列封装），属于是BGA封装技术的一个分支。是Kingmax公司于1998年8月开发成功的，其芯片面积与封装面积之比不小于1:1.14，可以使内存在体积不变的情况下内存容量提高2～3倍，与TSOP封装产品相比，其具有更小的体积、更好的散热性能和电性能。
BGA封装技术范文
一、BGA封装技术概述
BGA（Ball Grid Array）封装技术是一种利用焊球技术，将电子元器件封装在PCB板上的封装技术。它有VFBGA，CSP等形式，广泛应用于电源，芯片和处理器等高复杂度的电子元器件的主板封装，这种封装技术可以提供更小的封装，更大的容量，更高的可靠性。
二、BGA封装技术特点
1、小体积：BGA封装技术能够将电子元器件封装在PCB板上，能够使电子元器件的体积大大减小，极大的提高了电子元器件的容量和效率；
2、高可靠性：BGA封装技术采用大型焊球连接，使得连接更牢固，更加可靠；
3、减少连接错误：BGA封装技术使用的焊球封装，能够减少连接错误，极大的提高了电子元器件的可靠性；
4、改善热岛：BGA封装技术能够改善电子元器件的热岛，使得电子元器件的发热更加均匀，更加稳定。
三、BGA封装技术的使用
BGA封装技术能够提高封装密度，使电子元器件的体积大大减小，减少设计尺寸，使得电子元器件的可靠性大大提高，能够改善热岛，这种技术已经广泛应用于电源，芯片和处理器等高复杂度的电子元器件的主板封装，这种封装技术还可以应用于电子产品的安全，例如智能家居系统，以及一些需要较高可靠性的封装，如导航设备，汽车电子等等。
bga焊接方法
BGA焊接方法是一种表面贴装技术，主要用于连接印刷电路板（PCB）和电子元器件。BGA是“Ball Grid Array”的缩写，意为球栅阵列，是一种封装形式，其特点是将大量的焊球（（通常为锡铅合金）按矩阵排列在芯片底部，以实现与PCB的连接。
BGA焊接方法的主要步骤如下：
1. 预处理：首先对PCB和元器件进行清洁，去除表面的污垢和油脂，以确保良好的焊接效果。
2. 点胶：在PCB上涂抹一层胶水，然后将元器件放置在预定的位置。胶水的作用是将元器件牢固地固定在PCB上，防止在焊接过程中移动或偏移。
3. 预热：将PCB放入预热炉中，使胶水软化，同时也可以预热焊球，使其更容易熔化。
4. 焊接：使用回流焊炉对PCB进行加热，使焊球熔化并与PCB上的焊盘连接。在这个过程中，焊球会流动并形成可靠的电气和机械连接。
5. 冷却：焊接完成后，让PCB自然冷却，焊球会重新固化，形成一个坚固的连接。
BGA焊接方法具有高集成度、高性能、小体积等优点，广泛应用于手机、平板电脑、笔记本电脑等电子设备中。然而，由于其复杂的操作
过程和高昂的设备成本，这种方法通常由专业的电子制造商来完成。
深圳市效时实业有限公司

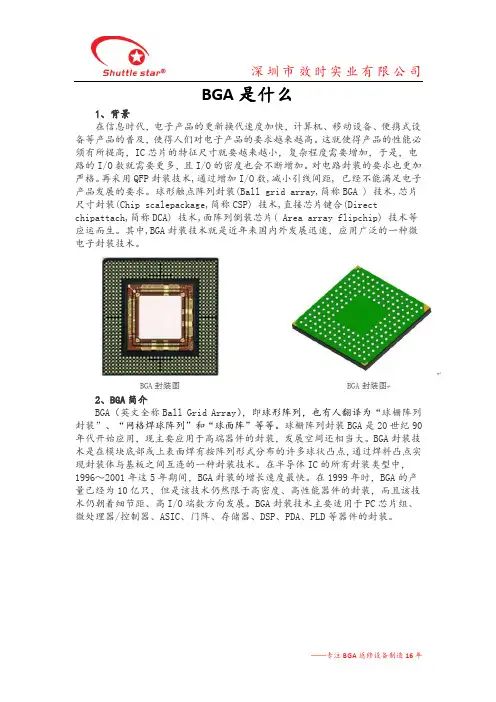

——专注BGA返修设备制造16年 BGA是什么 1、背景
在信息时代，电子产品的更新换代速度加快，计算机、移动设备、便携式设
备等产品的普及，使得人们对电子产品的要求越来越高。这就使得产品的性能必须有所提高，IC芯片的特征尺寸就要越来越小，复杂程度需要增加，于是，电
路的I/O数就需要更多，且I/O的密度也会不断增加。对电路封装的要求也更加
严格。再采用QFP封装技术,通过增加I/O数,减小引线间距, 已经不能满足电子
产品发展的要求。球形触点阵列封装(Ball grid array,简称BGA ) 技术,芯片
尺寸封装(Chip scalepackage,简称CSP) 技术,直接芯片键合(Direct
chipattach,简称DCA) 技术,面阵列倒装芯片( Area array flipchip) 技术等
应运而生。其中,BGA封装技术就是近年来国内外发展迅速，应用广泛的一种微
电子封装技术。
2、BGA简介
BGA（英文全称Ball Grid Array），即球形阵列，也有人翻译为“球栅阵列
封装”、“网格焊球阵列”和“球面阵”等等。球栅阵列封装BGA是20世纪90
年代开始应用，现主要应用于高端器件的封装，发展空间还相当大。BGA封装技
术是在模块底部或上表面焊有按阵列形式分布的许多球状凸点，通过焊料凸点实
现封装体与基板之间互连的一种封装技术。在半导体IC的所有封装类型中，
1996～2001年这5年期间，BGA封装的增长速度最快。在1999年时，BGA的产
量已经为10亿只，但是该技术仍然限于高密度、高性能器件的封装，而且该技
术仍朝着细节距、高I/O端数方向发展。BGA封装技术主要适用于PC芯片组、
微处理器/控制器、ASIC、门阵、存储器、DSP、PDA、PLD等器件的封装。 深圳市效时实业有限公司
——专注BGA返修设备制造16年
3、BGA的分类
BGA的封装类型有很多种，一般外形结构为方形或矩形。按照锡球焊接的排
