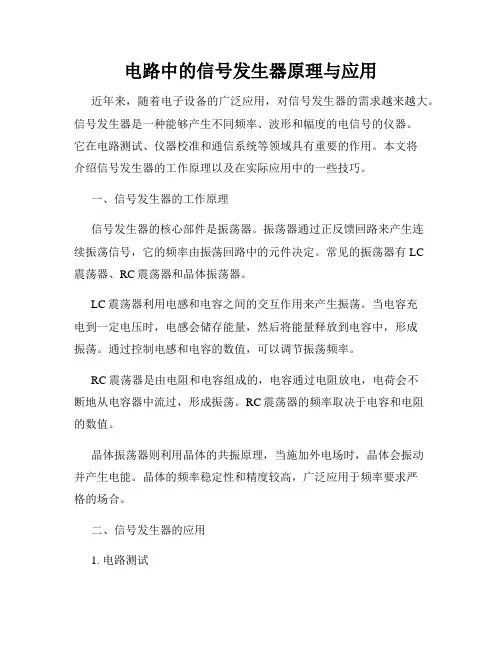

电路中的信号发生器原理与应用近年来，随着电子设备的广泛应用，对信号发生器的需求越来越大。
信号发生器是一种能够产生不同频率、波形和幅度的电信号的仪器。
它在电路测试、仪器校准和通信系统等领域具有重要的作用。
本文将介绍信号发生器的工作原理以及在实际应用中的一些技巧。
一、信号发生器的工作原理信号发生器的核心部件是振荡器。
振荡器通过正反馈回路来产生连续振荡信号，它的频率由振荡回路中的元件决定。
常见的振荡器有LC震荡器、RC震荡器和晶体振荡器。
LC震荡器利用电感和电容之间的交互作用来产生振荡。
当电容充电到一定电压时，电感会储存能量，然后将能量释放到电容中，形成振荡。
通过控制电感和电容的数值，可以调节振荡频率。
RC震荡器是由电阻和电容组成的，电容通过电阻放电，电荷会不断地从电容器中流过，形成振荡。
RC震荡器的频率取决于电容和电阻的数值。
晶体振荡器则利用晶体的共振原理，当施加外电场时，晶体会振动并产生电能。
晶体的频率稳定性和精度较高，广泛应用于频率要求严格的场合。
二、信号发生器的应用1. 电路测试信号发生器在电路测试中起着关键的作用。
它可以用于测试电路的频率响应、幅度响应和相位响应等。
通过改变信号发生器的频率和幅度，可以观察到电路在不同条件下的响应特性，从而评估电路设计的性能。
2. 仪器校准信号发生器常用于仪器的校准工作。
例如，示波器需要校准时间基准频率和幅度刻度，频谱仪需要校准中心频率和分辨率。
信号发生器可以按照标准信号输出特定频率和幅度，用于仪器的校准和校验。
3. 通信系统在通信系统中，信号发生器可用于生成模拟信号和数字信号。
模拟信号可用于测试通信设备的频率响应和线性度。
数字信号则用于测试数字通信设备的接收和发送性能。
信号发生器可以通过设置特定的频率和幅度来模拟各种实际信号，以验证设备的正常运行。
三、信号发生器的技巧1. 频率选择在选择信号发生器的频率时，需要考虑被测设备的工作范围。
如果频率过高或过低，可能无法得到准确的测试结果。
射频信号发生器的工作原理及应用射频信号发生器是一种能够产生特定频率和幅度的电磁信号的仪器，广泛应用于通信、广播、雷达、无线电测量等领域。
其工作原理基于射频振荡电路，通过振荡电路的正反馈来达到稳定输出特定频率的信号。
一、射频振荡电路的理论射频振荡电路通常由三个部分组成：放大器、反馈回路和偏置电路。
其中，放大器用于对信号进行放大，反馈回路用于引导一部分输出信号反馈到放大器中，形成正反馈，使其保持稳定振荡，偏置电路用于提供必要的直流偏置电压。
当放大器的增益大于反馈回路的衰减时，输出信号会超过反馈回路的阀值，进入正反馈状态。
这使得放大器和反馈回路的能量相互转换，最终导致射频振荡现象的出现。
二、射频信号发生器的应用射频信号发生器是通信、电子行业中非常重要的测试仪器，可应用于以下多种场景：1. 测量设备的灵敏度：射频信号发生器可产生多种射频信号，用于测试和校准设备的灵敏度。
2. 测试信号的频率稳定性：射频信号发生器用于生成稳定的射频信号，以检测频率稳定性并进行耐久性测试。
3. 研究射频信号传输：射频信号发生器的输出信号可用于研究信号在各种介质中的传输性能。
4. 发送通信信号：射频信号发生器是测试和研究通信和无线电技术的必要仪器。
通过产生不同频率和幅度的信号，建立通信信号模型。
5. 信号干扰测试：射频信号发生器可模拟不同类型信号干扰以进行干扰测试。
6. 雷达信号模拟：射频信号发生器可生成与雷达信号进行比对的模拟雷达信号，用于开展雷达技术方面的测试和研究。
三、射频信号发生器的分类根据工作原理，射频信号发生器可分为数字频率合成（DDS）型射频信号发生器、直接数字合成（DDC）型射频信号发生器和基于锁相环原理的（PLL）型射频信号发生器。
1. DDS型射频信号发生器：该型号通过存储射频波形数据，以特定的时序和波形方式产生射频信号。
2. DDC型射频信号发生器：该型号可直接产生纯数字的信号，无需加入其他电路进行模拟信号的转换。
无线信号发生器原理
无线信号发生器是一种用于产生无线信号的设备。
它的原理是通过内部的电路和天线，将电能转化为无线电波，进而传输信息。
无线信号发生器可以产生不同频率的信号，从而在不同的应用场景中发挥作用。
无线信号发生器内部的电路是关键。
它由振荡器、放大器和滤波器等组成。
振荡器负责产生基准频率的信号，而放大器则将信号放大到合适的强度。
滤波器的作用是去除不需要的频率成分，确保信号纯净。
无线信号发生器的天线也起着至关重要的作用。
天线是将电能转化为无线电波的关键部件。
它能够将电流转化为电磁波，并将信号传播到空中。
天线的设计和制造都需要考虑频率、功率和效率等因素，以确保信号的质量和稳定性。
无线信号发生器的应用范围很广泛。
在通信领域，它可以用于测试和校准无线设备，如移动电话、无线路由器等。
在科学研究中，它也可以用于无线通信实验和频谱分析等方面。
此外，无线信号发生器还可以应用于雷达、导航系统、无线电广播等领域。
总的来说，无线信号发生器是一种重要的电子设备，它通过内部的电路和天线，将电能转化为无线电波，进而产生各种频率的信号。
它在通信、科研和其他领域中发挥着重要的作用。
通过了解无线信
号发生器的原理，我们可以更好地理解和应用这一技术。
信号发生器实验报告信号发生器实验报告引言信号发生器是电子实验室中常见的一种仪器，用于产生各种类型的电信号。
本次实验旨在探究信号发生器的原理和应用，以及对其进行一系列的测试和测量。
一、信号发生器的原理信号发生器是一种能够产生不同频率、幅度和波形的电信号的设备。
其主要由振荡电路、放大电路和输出电路组成。
振荡电路负责产生稳定的基准信号，放大电路将基准信号放大到合适的幅度，输出电路将信号输出到外部设备。
二、信号发生器的应用1. 电子器件测试：信号发生器可以用于测试电子器件的频率响应、幅度响应等特性。
通过改变信号发生器的频率和幅度，可以模拟不同工作条件下的电子器件性能。
2. 通信系统调试：在通信系统的调试过程中，信号发生器可以用于模拟各种信号，如语音信号、数据信号等。
通过调整信号发生器的参数，可以测试通信系统的传输质量和容量。
3. 音频设备测试：信号发生器可以用于测试音频设备的频率响应、失真等特性。
通过产生不同频率和幅度的信号，可以对音频设备进行全面的测试和评估。
三、实验过程1. 测试频率响应：将信号发生器连接到待测设备的输入端，逐渐改变信号发生器的频率，并记录待测设备的输出结果。
通过绘制频率响应曲线，可以了解待测设备在不同频率下的响应情况。
2. 测试幅度响应：将信号发生器连接到待测设备的输入端，逐渐改变信号发生器的输出幅度，并记录待测设备的输出结果。
通过绘制幅度响应曲线，可以了解待测设备对不同幅度信号的响应情况。
3. 测试波形输出：将信号发生器连接到示波器，通过改变信号发生器的波形设置，观察示波器上的波形变化。
通过比较不同波形的特征，可以了解信号发生器的波形生成能力。
四、实验结果与分析1. 频率响应：根据实验数据绘制的频率响应曲线显示，待测设备在低频段具有较好的响应能力，而在高频段则逐渐衰减。
这可能是由于待测设备的电路结构和元件特性导致的。
2. 幅度响应：根据实验数据绘制的幅度响应曲线显示，待测设备对于低幅度信号的响应较差，而对于高幅度信号的响应较好。
信号发生器的使用介绍信号发生器是一种用于产生各种类型和频率的电子信号的仪器。
它们被广泛应用于电子设备测试和调试、通信系统分析、音频设备评估等领域。
本文将介绍信号发生器的基本原理、常见类型、主要功能以及使用方法。
基本原理信号发生器基于电子技术原理，通过产生可调频率和振幅的电信号来模拟各种实际环境中的信号。
信号发生器通常由一个稳定的振荡器和相关控制电路组成。
振荡器的频率和振幅可以通过用户界面进行调整和控制。
常见类型1. 函数发生器函数发生器是最常见的信号发生器类型之一。
它可以产生各种形状的波形信号，如正弦波、方波、三角波、锯齿波等。
函数发生器通常具有可调节的频率、幅度和相位等参数，并可以通过内置的触发器和计数器实现复杂的信号模式。
2. 频率合成发生器频率合成发生器是一种高级信号发生器，它可以生成非常精确的特定频率信号。
它的原理是通过将多个频率信号合成为一个复杂的信号，以产生所需精确频率的输出信号。
3. 脉冲发生器脉冲发生器是专门用于生成脉冲信号的信号发生器。
它常用于测试和测量应用中，例如测量脉冲响应、传输信号的时延等。
4. 同步发生器同步发生器是一种专门用于产生同步信号的信号发生器。
它可以生成与特定频率和相位的外部事件同步的信号。
同步发生器常用于测试和测量领域中的同步应用，例如测量信号延迟、同步多台仪器等。
主要功能信号发生器具有多种主要功能，可以根据实际需求进行选择和配置。
1. 频率和振幅调节信号发生器允许用户精确地调节产生的信号的频率和振幅。
用户可以根据需要设置特定的频率和振幅值，并观察信号在设备或系统中的响应。
2. 波形选择和生成信号发生器可以产生不同类型的波形信号，如正弦波、方波、三角波、锯齿波等。
用户可以根据需要选择合适的波形，并根据需要调整相关参数。
3. 脉冲调节对于脉冲发生器，用户可以调节脉冲的宽度和周期。
这可以用于测试和测量应用，如测量脉冲响应、传输信号的时延等。
4. 频率合成频率合成发生器可以合成特定频率的信号。
信号发生器的原理及应用1. 介绍信号发生器是一种电子设备，用于产生各种不同频率、幅度和波形的信号。
它们在电子测试和测量中起着重要的作用。
本文将介绍信号发生器的原理和应用。
2. 原理信号发生器根据特定的原理工作，以下是一些常见的信号发生器原理：2.1. 频率合成频率合成是一种常见的信号发生器原理，通过将几个固定的频率进行组合来生成所需的信号频率。
这种方法可用于产生精确的频率，并且具有较高的稳定性。
2.2. 频率调制频率调制是通过改变信号的频率来生成不同的波形。
常见的频率调制技术包括调幅（AM）、调频（FM）和脉冲调制（PM）。
这种方法在无线电通信和广播领域得到广泛应用。
2.3. 直接数字合成直接数字合成是一种先进的信号发生器原理，它使用数字技术来产生各种不同的信号波形。
这种方法具有高精度和灵活性，并且可以精确控制信号的频率、相位和幅度。
3. 应用信号发生器在许多领域都有广泛的应用，以下是一些常见的应用场景：3.1. 电子测试和测量信号发生器是电子测试和测量中不可或缺的工具之一。
它们用于校准仪器、测试电路的频率响应和幅度，并进行信号分析和调试。
3.2. 通信系统信号发生器在通信系统的设计和调试中起着重要作用。
它们可以用来测试无线电频率、调整天线和发射器以及模拟各种通信信号。
3.3. 音频设备测试信号发生器可用于测试和调试音频设备，如扬声器、放大器和录音设备。
它们可以产生不同频率和幅度的音频信号，以检查设备的性能和音质。
3.4. 医学诊断在医学领域，信号发生器被用于生理信号的仿真和测试。
它们可以产生心电图（ECG）、脑电图（EEG）和生物电信号等信号，以帮助医生进行诊断和治疗。
3.5. 教学和研究信号发生器在教学和研究中具有广泛的应用。
它们可以用于演示各种信号波形的生成和调试，以及帮助学生理解信号处理和通信原理。
4. 总结信号发生器是一种重要的电子设备，它可以产生各种不同频率、幅度和波形的信号。
它们在电子测试和测量、通信系统、音频设备测试、医学诊断以及教学和研究中发挥着重要作用。
函数信号发生器的使用函数信号发生器是一种用于产生各种类型信号的电子设备。
它可以产生正弦波、方波、三角波等各种波形，可以调节频率、幅度、相位等参数，广泛应用于电子、通信、测量等领域。
本文将介绍函数信号发生器的基本原理、使用方法以及注意事项。
一、函数信号发生器的基本原理函数信号发生器是由振荡器、放大器、滤波器等电路组成的。
其中振荡器是最核心的部分，它产生原始的信号波形。
振荡器的基本原理是利用反馈电路实现自激振荡。
反馈电路将一部分输出信号送回到输入端，形成正反馈，使得振荡器产生周期性的振荡。
振荡器的频率由反馈电路和外部电路共同决定。
函数信号发生器的放大器和滤波器主要是为了增强信号的幅度和滤除杂波。
放大器将振荡器产生的信号放大到足够的幅度，以便于后续的处理和使用。
滤波器则可以滤除信号中的高频成分和噪声，使得信号更加稳定和准确。
二、函数信号发生器的使用方法函数信号发生器的使用方法比较简单，主要是设置频率、幅度、相位等参数，选择波形类型，连接到被测电路中。
下面将详细介绍函数信号发生器的使用步骤。
1. 首先，将函数信号发生器接通电源，打开电源开关。
2. 选择所需要的波形类型，可以是正弦波、方波、三角波等。
3. 设置信号的频率。
一般情况下，函数信号发生器的频率范围比较广，可以设置从几赫兹到几百兆赫的频率。
频率的设置可以通过旋钮、按键或者数字输入方式完成。
4. 设置信号的幅度。
幅度是指信号的电压大小，一般可以设置为几毫伏到几十伏不等。
幅度的设置也可以通过旋钮、按键或者数字输入方式完成。
5. 设置信号的相位。
相位是指信号的时间延迟或提前量，一般可以设置为0度到360度不等。
相位的设置也可以通过旋钮、按键或者数字输入方式完成。
6. 连接函数信号发生器到被测电路中。
连接方式可以使用万用表、示波器等测试仪器，也可以直接连接到被测电路的输入端。
7. 调节信号的参数，观察被测电路的响应情况。
如果需要调节信号参数，可以反复进行上述步骤。
信号发生器的原理信号发生器是一种电子电路，它可以产生各种规定的信号，具有输出范围广、信号稳定、调节方便、操作简单、结构简单等优点，可以用于模拟量测量和时间控制测量等。
其原理是：把电路上的高频振荡信号变换成各种类型的低频信号，以满足工程测量的需求。
一般的信号发生器的工作原理包括电路结构、振荡电路原理、信号处理等要素，具体如下：1.路结构：信号发生器包括振荡电路、频率控制电路、调制电路和输出电路四部分组成，每部分电路配置及设计都会影响信号发生器的整体工作特性。
2.荡电路原理：振荡电路是信号发生器的核心部分，信号发生器可以通过改变振荡电路的结构，来满足多种应用要求，比如，它可以通过使用的振荡元件来实现频率的调节。
3. 信号处理：信号处理的关键在于信号的调制，它可以把振荡电路上的高频信号变换成任意指定的低频信号，信号处理过程可以分为直流调制、正弦调制，脉冲调制等。
通过以上介绍，我们可以发现，信号发生器的工作原理非常复杂，但它的原理也不难理解。
首先，信号发生器的输入端就是一个振荡电路，它能够提供一个可调节的高频振荡信号，然后，采用信号处理的技术，把高频振荡信号变换成指定的低频信号，最后，输出端把变换后的信号输出，用于满足测量和时间控制等工作。
总之，信号发生器可以将高频信号转换为低频信号，提供较精确的信号输出，从而满足工程测量的需求。
信号发生器的应用非常广泛，可以用于科学仪器、通信和广播、汽车电子系统、电力系统、汽车照明系统、家庭安防等方面。
它是集成电路的核心部分，使得信号的转换更加的方便快捷，把人们的电子产品组合起来，使得工程测量更加的准确。
信号发生器的技术已经发展到一定的水平，它成为很多尖端科技的基础，被广泛地应用于工业，它的准确性和可靠性及应用范围都在不断地提高。
随着技术的进步，未来信号发生器能够提供更为丰富、更加精确的信号，以满足越来越多的应用需求。
信号发生器毕业论文信号发生器毕业论文近年来，随着科技的不断进步和社会的快速发展，信号发生器作为一种重要的电子测量仪器，在各个领域中发挥着重要的作用。
本文将从信号发生器的基本原理、应用领域以及未来发展方向等方面进行论述。
一、信号发生器的基本原理信号发生器是一种能够产生各种频率、幅度和波形的电信号的仪器。
其基本原理是通过振荡电路产生稳定的频率信号，并通过放大电路调节信号的幅度和波形。
信号发生器通常由振荡器、放大器、滤波器和控制电路等部分组成。
振荡器是信号发生器的核心部件，其作用是产生稳定的频率信号。
常见的振荡器有晶体振荡器、RC振荡器和LC振荡器等。
放大器的作用是放大振荡器产生的信号，使其能够达到所需的幅度。
滤波器则用于滤除杂散信号，保证输出信号的纯净度。
控制电路则用于调节信号的频率、幅度和波形等参数。
二、信号发生器的应用领域1. 通信领域在通信领域中，信号发生器被广泛应用于通信设备的研发和维修中。
通过信号发生器可以产生各种频率和调制方式的信号，用于测试和调试无线电设备、电话设备、卫星通信设备等。
2. 电子测量领域信号发生器在电子测量领域中也扮演着重要的角色。
它可以用于测试和校准各种电子仪器，如示波器、频谱分析仪、功率计等。
通过产生稳定的信号，可以确保测量结果的准确性和可靠性。
3. 科研与教学领域信号发生器在科研与教学领域中也有广泛的应用。
在科研方面，信号发生器可以用于实验室的各种研究项目，如电子学、通信工程、无线电技术等。
在教学方面，信号发生器可以用于电子技术、通信原理等专业的实验教学，帮助学生更好地理解和掌握相关知识。
三、信号发生器的未来发展方向随着科技的不断进步，信号发生器也在不断发展和创新。
未来，信号发生器的发展方向主要体现在以下几个方面：1. 高频率和宽带化随着通信技术的快速发展，对信号发生器的频率要求也越来越高。
未来的信号发生器将会实现更高的工作频率，以适应新一代通信系统的需求。
同时，信号发生器的带宽也将会更宽，能够产生更复杂的信号波形。
什么是信号发生器信号发生器是一种电子设备，用于生成各种类型的电信号，以便在实验室、研究机构或工业领域中进行各种测试和测量。
它被广泛应用于电子、通信、无线电和计算机等领域，具有重要的作用和应用。
一、信号发生器的基本原理信号发生器的基本原理是通过电子技术手段产生一定频率、幅度、相位和波形的信号，以满足不同测试和测量需求。
它通常由振荡器、放大器、滤波器和控制电路等组成。
振荡器负责产生稳定的基础信号，其频率可以根据需要进行调节。
放大器将基础信号放大到预定的幅度，并通过滤波器进行频率筛选，以获得更纯净的信号。
控制电路则负责控制信号的相位和波形，以满足不同实验需求。
二、信号发生器的类型信号发生器根据产生的信号类型可以分为多种类型，包括：1. 正弦波信号发生器：产生稳定的正弦波信号，广泛应用于各种测试、测量和研究领域。
2. 方波信号发生器：产生由高至低或低至高的方波信号，常用于数字电路测试和脉冲信号生成。
3. 脉冲信号发生器：产生具有特定脉冲宽度和重复频率的脉冲信号，适用于计时、通信和控制系统的测试。
4. 噪声信号发生器：产生各种类型和频率范围的噪声信号，用于模拟实际环境中的噪声干扰。
5. 广播信号发生器：产生模拟或数字广播信号，可用于广播电台和无线电系统的测试。
6. 任意波形信号发生器：可以生成各种复杂的任意波形信号，包括正弦波、方波、锯齿波等，具有更高的灵活性和可编程性。
三、信号发生器的应用信号发生器在电子、通信和科学研究等领域有广泛的应用，主要包括以下几个方面：1. 测试与测量：信号发生器可用于测试和测量各种电子设备和系统的性能指标，如频率、幅度、相位、失真等。
2. 通信系统：信号发生器可用于模拟通信信号，测试无线电台、手机、卫星通信等设备的工作状态和性能。
3. 音视频设备测试：信号发生器可用于测试音频设备如扬声器、麦克风，以及视频设备如显示器、摄像头等的性能。
4. 控制系统：信号发生器可用于模拟各种控制信号，测试和调试自动控制系统、传感器和执行器。
信号发生器的原理信号发生器是一种用于产生各种信号形式的仪器。
它以不同的时间域和频率特征来产生正弦波、方波、脉冲等多种信号，用于测量和控制。
信号发生器的主要原理是利用振荡电路和锁相环技术，控制电路中的振荡器发生稳定频率的振荡，再用这个振荡结果控制静态乐队，最后调整成所需要的形式，从而产生信号。
首先，信号发生器的基本元件有三种：振荡电路、锁相环、控制电路。
振荡电路是信号发生器的基础，它可以产生一个稳定的正弦波或方波振荡，其频率可以用电容或电阻来调节。
锁相环是一种采用反馈原理进行精确控制的元件，用它可以使振荡器稳定地锁定在某一特定频率，并将振荡器输出信号精确地转换成控制信号，从而使信号发生器可以按照用户指定的特定频率产生信号。
最后，控制电路是用来控制和调整信号形式的组件，用户可以通过调整控制电路，实现振荡器发出信号的改变，从而产生正弦波、方波、脉冲等多种信号形式。
接下来，这些三种元件的工作原理及其在信号发生器中的应用要具体说明。
首先，振荡电路是利用晶体振荡器或电子管进行振荡，通过这样的振荡结果控制其他组件，从而实现振荡信号的发射。
通常，频率可以通过改变晶体振荡器或电子管的电容或电阻来调节，这就是振荡电路的作用原理。
其次，锁相环是一个含有高精度参考电路的晶体振荡器发出的正弦波，这个正弦波反馈到被控制的晶体振荡器上，与它原来输出的正弦波相比，形成一种相位比较，从而使被控制晶体振荡器锁定在某一特定频率，这就是锁相环的作用原理。
最后，控制电路是用来控制和调整信号形式的电路，例如可以改变晶体振荡器的输出电压和电流，从而改变振荡器发出的信号类型，如正弦波、方波、脉冲等，这就是控制电路的作用原理。
在实际应用过程中，这三种元件以不同的配置连接在一起，形成一个“控制振荡电路”，并以一定的搭配，实现对振荡器输出频率和信号形式的控制。
根据不同的需求，把锁相环与控制电路有机结合起来，将振荡器的输出信号转变成控制信号，从而控制静态乐队的调整，从而实现特定频率和信号形式的产生。
标准信号发生器标准信号发生器是一种用于产生标准信号的仪器，它可以输出各种频率、幅度和波形的信号，广泛应用于电子、通信、无线电、自动化控制等领域。
本文将介绍标准信号发生器的工作原理、分类、特点及应用。
一、工作原理。
标准信号发生器的工作原理是利用精密的振荡电路产生稳定的信号，经过放大、调制等处理后输出到外部。
其核心是稳定的振荡源和精密的调制电路。
振荡源通常采用石英晶体振荡器或锁相环技术，能够提供高稳定性的频率输出；调制电路则可以对信号进行调幅、调频、调相等处理，以满足不同的应用需求。
二、分类。
根据输出信号的特点，标准信号发生器可以分为基本波形信号发生器和复杂波形信号发生器两大类。
基本波形信号发生器可以产生正弦波、方波、三角波等简单波形；复杂波形信号发生器则可以产生任意波形、数字信号等复杂信号。
根据频率范围的不同，还可以分为低频信号发生器、中频信号发生器、射频信号发生器等多种类型。
三、特点。
1. 稳定性高，标准信号发生器采用高精度的振荡源和调制电路，能够提供稳定、精确的输出信号，满足各种精密测量和实验要求。
2. 调节范围广，标准信号发生器可以在一定范围内调节频率、幅度、相位等参数，适应不同的测试和应用场景。
3. 输出丰富，除了基本的正弦波、方波、三角波等波形外，复杂波形信号发生器还可以输出任意波形、数字信号等多种信号类型。
4. 灵活性好，标准信号发生器通常配有多种调制方式、调制深度、调制频率等参数可调，能够满足各种信号处理需求。
四、应用。
1. 电子领域，标准信号发生器广泛应用于电子产品的研发、生产和维护中，用于测试各种电路的频率响应、失真度、相位特性等。
2. 通信领域，在通信系统的调试和测试中，标准信号发生器可以模拟各种信号源，用于测试接收机的灵敏度、选择性、抗干扰能力等性能指标。
3. 无线电领域，标准信号发生器可以用于模拟各种无线电信号，如调幅调频信号、数字调制信号等，用于测试无线电设备的传输性能。
信号发生电路的原理和应用1. 信号发生电路的概述信号发生电路是电子设备中常见的一种电路，用于产生特定的电信号。
这些电信号可以用于各种应用，例如音频设备、通信系统、计算机硬件等。
本文将介绍信号发生电路的原理和应用。
2. 信号发生电路的原理信号发生电路的原理基于振荡器的概念。
振荡器是一种将电能转换为振荡信号的电路。
其工作原理是通过正反馈回路，将一部分输出信号反馈到输入端，使得电路产生自激振荡。
常见的振荡器类型有：RC振荡器、LC振荡器和晶体振荡器。
2.1 RC振荡器RC振荡器通过利用电容和电阻的充放电过程来产生振荡信号。
当电容通过电阻放电时，电压逐渐降低，直到达到下限值。
然后电容开始充电，电压逐渐升高，直到达到上限值。
这个充放电循环会以一定的频率重复进行，产生振荡信号。
2.2 LC振荡器LC振荡器是使用电感和电容组成的谐振电路。
电感和电容的共振频率决定了振荡信号的频率。
当电路中的能量经过往复充放电后，电感和电容之间会产生电流振荡。
这种振荡会持续下去，从而产生振荡信号。
2.3 晶体振荡器晶体振荡器是一种使用固定频率的压电晶体产生振荡信号的电路。
当施加电压到压电晶体上时，晶体会通过压电效应振荡，并产生特定频率的电信号。
晶体振荡器的频率稳定性较高，广泛用于无线通信、计算机和音频设备等领域。
3. 信号发生电路的应用信号发生电路具有丰富的应用场景，在各个领域都有广泛的应用。
以下是一些常见的应用示例：3.1 音频设备信号发生电路在音频设备中被广泛应用，例如音频合成器和音乐合成器。
这些设备利用信号发生电路产生不同频率和波形的音频信号，用于音乐创作、录音和放音等方面。
3.2 通信系统在通信系统中，信号发生电路用于产生频率稳定、幅度可调的射频信号。
这些信号用于调制解调器、无线电设备和通信基站等设备中，用于无线通信、电视广播和卫星通信等应用。
3.3 计算机硬件信号发生电路在计算机硬件中也有重要的应用。
例如，时钟发生器使用信号发生电路产生时钟信号，用于同步计算机的各个部件。
信号发生器的原理及使用方法信号发生器是一种广泛应用于电子实验、通信和测试领域的仪器设备，主要用于产生各种类型的电信号，以供其他设备进行测试、分析和调试。
本文将介绍信号发生器的工作原理，以及如何正确使用信号发生器。
一、信号发生器的工作原理信号发生器的工作原理涉及到电路和信号产生技术。
其基本原理是通过电路将电源供电转换为所需频率和波形的电信号输出。
1.1 电路结构信号发生器包含以下基本电路结构：（1）振荡器：产生所需频率的基本振荡信号。
（2）波形调整电路：将基本振荡信号转换为其他波形，如正弦波、方波、三角波等。
（3）放大电路：将波形调整后的信号放大至合适的幅度。
（4）输出电路：将放大后的信号输出至外部设备。
1.2 信号产生技术信号发生器采用不同的技术来产生各种类型的信号，常见的技术包括：（1）直接数字合成（Direct Digital Synthesis, DDS）：使用数字技术产生精确的时域波形。
（2）频率合成技术：利用频率倍频和混频等原理合成所需频率的信号。
（3）模拟电路技术：利用电阻、电容、电感等元件来产生所需波形。
（4）锁相环（Phase-Locked Loop, PLL）技术：通过反馈控制产生精确的频率信号。
二、信号发生器的使用方法正确使用信号发生器能够帮助工程师进行电路测试、设备调试等工作，下面介绍信号发生器的使用方法。
2.1 连接设备将信号发生器与被测设备通过电缆连接，确保连接稳固可靠，避免信号干扰或失真。
2.2 设置参数根据实际需求，在信号发生器的面板上设置所需的参数，包括输出频率、幅度、波形类型等。
有些高级信号发生器还可以设置调频、调相、调幅等功能。
2.3 调节频率确定需要的频率范围，并逐步调节信号发生器的频率直到达到所需频率。
可以使用示波器等设备来验证发生器输出的信号。
2.4 调节幅度根据实际需要，逐步调节信号发生器的输出幅度，确保被测设备接收到适当的信号强度。
2.5 验证波形通过示波器等设备验证信号发生器产生的波形是否符合要求。
实验一信号发生器的原理及应用
一、实验目的
（1）熟悉直接数字合成双路函数信号发生器的工作原理以及面板装置及功能；
（2）会运用UTG2025A型数字信号合成信号发生器产生标准信号和调制信号。
二、实验设备
（1）UTG2025A型函数/任意波形信号发生器1台；
（2）UTD2102C数字存储示波器各1台。
三、实验原理
函数信号发生器是能产生多种特定时间函数波形（如正弦波、方波、三角波
等）供测试用的信号发生器。
典型函数信号发生器由输入单元、内/外转换电路、
波形产生电路、频段转换器、扫频电路、占空比和频率调节电路、微处理器、A/D
转换器、直流功率放大器和计数显示器等组成，其电路原理方框图如下所示：
图1典型函数信号发生器电路原理框图
其中波形产生电路、频率调整电路、占空比调整电路、内外扫频控制电路、测频
单元电路等具体电路原理与分析见教材《电子测量技术》P67-P71页内容。
四、实验内容及步骤
4.1 产生标准信号
4.1.1 产生正弦波信号
实验内容：产生一个20MHz、峰峰值100mV、直流偏置－150mV的正弦波信号。
1
实验步骤：
（1）确保仪器正确连接后，打开开关，等仪器自检回到主菜
单；（2）按【menu】→【波形】→【正弦波】，如下图所示：
（3）按【menu】→【波形】→【参数】
选择【频率】、【幅度】、【直流偏移】、【相位】不同功能按钮进行设
置：可以用三种方法来输入频率值：（其他数字量输入类似）
①通过按方向键来移动选择光标，再通过多功能按钮来增加、减少频率值；
②通过多功能按钮选中再逆时针、顺时针旋转来增加、减少频率值；
③通过数字键盘输入：进入频率设置状态后，当您按下数字键盘任意一个按键后，屏幕弹出输入窗口，如下图所示：
键入数字后再分别选择不同单位。
2
4.1.2 产生方波信号
实验内容：产生一个频率1k Hz、峰峰值1.5V、直流偏置0mV，占空比50%的方波信号。
实验步骤：
（1）确保仪器正确连接后，打开开关，等仪器自检回到主菜单；
（2）按【menu】→【波形】→【方波】，如下图所示：
（3）按【menu】→【波形】→【参数】进行设置，具体方法同上。
4.2 产生调制信号
实验内容：采用幅度调制（AM）模式，产生一个来自仪器内部的200HZ的正弦波作为基波信号，一个频率为10kHZ，幅度为200 mVpp，占空比为45%的方波作为载波信号，调制深度设为80%。
（1）启用幅度调制（AM）功能依次按【Menu】→【调制】→
【类型】→【调幅】来启用AM功能：
（2）设置基波信号参数
通过上面启用AM功能后，利用多功能旋钮和方向键的配合进行设置。
也可以在上面启用AM功能的界面中按【参数】软键，弹出如下界面：
要设置某项参数先按对应的软键，再输入所需数值，然后选择单位即可：
（3）设置载波信号参数依次【载波参
数】→【类型】→【方波】
4
利用多功能旋钮和方向键配合进行设置，或者按【参数】软键，此时会弹出如下界面：
要设置某项参数先按对应的软键，再输入所需数值，然后选择单位即可：
（4）设置调制深度
在设置完参数后按【返回】软键回到如下界面对调制深度进行设置：
此时可以利用多功能旋钮和方向键的配合进行设置，也可以再次按【参数】→【调制度】软键后通过数字键盘输入数字80再按“%”软键来完成对调制深度的设置：
（5）启用通道输出
按前面板上的【CH1】键快速开启通道一输出，开启后【CH1】键背光灯亮同时在【CH1】信息标签的右边有灰色的“关”字样显示为黄色的“调制”字样，以表示开启通道一输出：
通过示波器查看AM调制波形的形状如下图所示：
五、预习要求
复习教材信号发生器的工作原理以及实验指导书上内容。
六、实验报告
记录实验内容，整理实验数据。
6。
