铜矿石的分析项目及分析方法选择知识点解说.

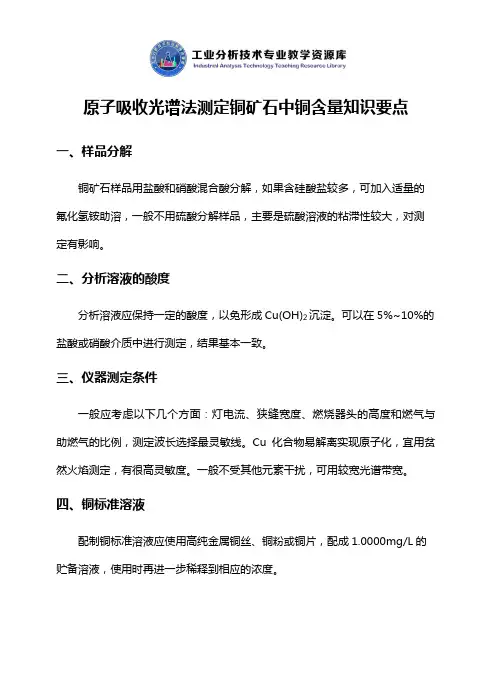

原子吸收光谱法测定铜矿石中铜含量知识要点一、样品分解
铜矿石样品用盐酸和硝酸混合酸分解，如果含硅酸盐较多，可加入适量的氟化氢铵助溶，一般不用硫酸分解样品，主要是硫酸溶液的粘滞性较大，对测定有影响。

二、分析溶液的酸度
分析溶液应保持一定的酸度，以免形成Cu(OH)2沉淀。

可以在5%~10%的盐酸或硝酸介质中进行测定，结果基本一致。

三、仪器测定条件
一般应考虑以下几个方面：灯电流、狭缝宽度、燃烧器头的高度和燃气与助燃气的比例，测定波长选择最灵敏线。

Cu化合物易解离实现原子化，宜用贫然火焰测定，有很高灵敏度。

一般不受其他元素干扰，可用较宽光谱带宽。

四、铜标准溶液
配制铜标准溶液应使用高纯金属铜丝、铜粉或铜片，配成1.0000mg/L的贮备溶液，使用时再进一步稀释到相应的浓度。

铜矿石物相分析含铜的矿物，大致分为两大类，即硫化物矿和氧化物矿。

硫化物矿物包括原生矿物如黄铜矿CuFeS2，方黄铜矿CuFe2S3和次生矿物辉铜矿Cu2S、铜蓝CuS及斑铜矿Cu3FeS3等。

氧化物矿物包括硫酸盐如胆矾CuSO4·5H2O、水胆矾CuSO4·3Cu(OH)2、铜锌胆矾(Zn，Cu，Fe)SO4等；碳酸盐如孔雀石CuCO3·Cu(OH)2、蓝铜矿2CuCO3·Cu(OH)2；硅酸盐如硅孔雀石CuSiO3·2H2O；氧化物如赤铜矿Cu2O、黑铜矿CuO等；其他有砷酸盐、磷酸盐等但不多见，自然铜分布不多。

在铜矿物中，其氧化物部分往往以某种形态和脉石结合在一起。

有的是机械结合，即铜矿物极细地分解在脉石中成嵌布状态，有的是化学结合，即铜成为类质同晶或吸附型的杂质存在于脉石中，这一部分铜的氧化物矿物很难分离，所以称之为结合氧化铜。

有的资料认为：结合氧化铜不一定与脉石结合，而是以离子状态进入氢氧化铁或锰的胶状氧化物（锰结合）中呈被吸附状态。

在进行铜矿物的物相分析时，要了解矿石的大致组成，以便确定分析项目及选择分析流程。

比较简单的铜矿，一般只测定氧化铜和硫化铜的分别含量。

但是，对于矿物万分比较复杂的矿石，往往要分别测定自由态氧化铜和结合态氧化铜，次生硫化铜和原生硫化铜的含量。

对于自然铜一般含量很微，如无特殊情况，不作单独测定。

铜矿石的化学物相分析方法是以选择某一溶剂为基础的，各铜矿物在不同溶剂中的大致溶解情况见表1。

表1 各种溶剂对铜矿物的溶解作用（浸取从表1中看出，铜矿物（100筛目）在各种溶剂中的溶解情况为： 一、用含亚硫酸钠的5%硫酸溶液浸取1小时，铜的氧化矿物除赤铜矿Cu2O溶解不完全外，孔雀石CuCO3·Cu(OH)2、蓝铜矿2CuCO3·Cu(OH)2几乎全部溶解，而铜的硫化矿物黄铜矿CuFeS2、斑铜矿Cu3FeS3和辉铜矿Cu2S几乎不溶解。

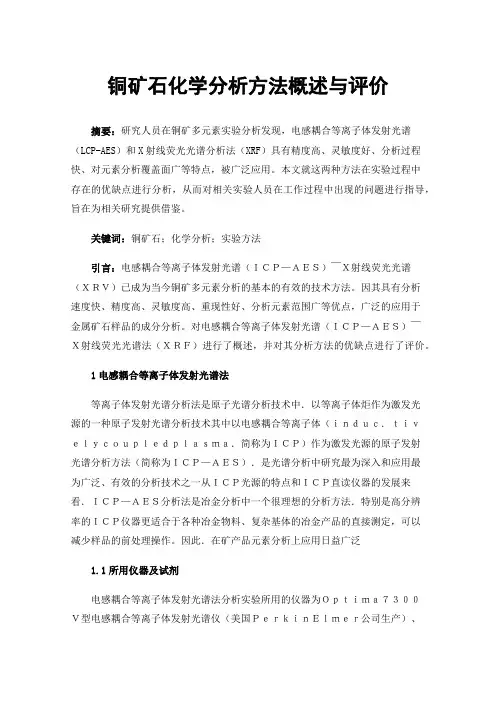

铜矿石化学分析方法概述与评价摘要：研究人员在铜矿多元素实验分析发现，电感耦合等离子体发射光谱（LCP-AES）和X射线荧光光谱分析法（XRF）具有精度高、灵敏度好、分析过程快、对元素分析覆盖面广等特点，被广泛应用。

本文就这两种方法在实验过程中存在的优缺点进行分析，从而对相关实验人员在工作过程中出现的问题进行指导，旨在为相关研究提供借鉴。

关键词：铜矿石；化学分析；实验方法引言：电感耦合等离子体发射光谱（ＩＣＰ—ＡＥＳ）￣Ｘ射线荧光光谱（ＸＲＶ）已成为当今铜矿多元素分析的基本的有效的技术方法。

因其具有分析速度快、精度高、灵敏度高、重现性好、分析元素范围广等优点，广泛的应用于金属矿石样品的成分分析。

对电感耦合等离子体发射光谱（ＩＣＰ—ＡＥＳ）￣Ｘ射线荧光光谱法（ＸＲＦ）进行了概述，并对其分析方法的优缺点进行了评价。

1电感耦合等离子体发射光谱法等离子体发射光谱分析法是原子光谱分析技术中．以等离子体炬作为激发光源的一种原子发射光谱分析技术其中以电感耦合等离子体（ｉｎｄｕｃ．ｔｉｖｅｌｙｃｏｕｐｌｅｄｐｌａｓｍａ．简称为ＩＣＰ）作为激发光源的原子发射光谱分析方法（简称为ＩＣＰ—ＡＥＳ）．是光谱分析中研究最为深入和应用最为广泛、有效的分析技术之一从ＩＣＰ光源的特点和ＩＣＰ直读仪器的发展来看．ＩＣＰ—ＡＥＳ分析法是冶金分析中一个很理想的分析方法．特别是高分辨率的ＩＣＰ仪器更适合于各种冶金物料、复杂基体的冶金产品的直接测定，可以减少样品的前处理操作。

因此．在矿产品元素分析上应用日益广泛1.1所用仪器及试剂电感耦合等离子体发射光谱法分析实验所用的仪器为Ｏｐｔｉｍａ７３００Ｖ型电感耦合等离子体发射光谱仪（美国ＰｅｒｋｉｎＥｌｍｅｒ公司生产）、ＡＬｌ０４型电子天平ｆ分辨率为０．０００１ｇ，瑞士梅特勒公司生产）、聚四氟乙烯坩埚、电热板等。

试剂有：Ｃｕ标准溶液（采用国家标准物质加酸溶解配制而成）、盐酸、硝酸、高氯酸、氢氟酸（以上各酸溶液均为优级纯）；实验用高纯水为二次去离子水。

铜矿石分析报告1. 引言本报告为对铜矿石样品进行的分析报告，旨在了解铜矿石的化学成分、物理性质以及矿石的潜在价值。

通过对铜矿石的全面分析，可以为矿石的提炼和加工工艺提供科学依据。

2. 样品介绍本次分析使用的铜矿石样品选自某铜矿矿山，样品编号为C-001。

样品通过物理选矿方法进行了初步的筛选和分散处理，去除了一部分石英、硫化物等杂质。

样品为混合矿石，颜色呈灰黑色，粒度大小均匀，无可见裂缝。

3. 化学成分分析3.1. X射线荧光光谱分析使用X射线荧光光谱仪对铜矿石样品进行了化学成分分析。

结果如下：元素含量（%）铜22.5硫18.3矽8.7铁 5.2锌 1.4镍0.9铅0.33.2. 原子吸收光谱分析使用原子吸收光谱仪对铜矿石样品进行了化学成分分析。

结果如下：元素含量（%）铜23.1硫18.9矽9.0铁 5.6锌 1.6镍 1.1铅0.4通过两种不同的分析方法可以看出，铜的含量约为22.5%至23.1%之间，是主要的有价元素。

硫的含量较高，约为18.3%至18.9%之间，矽、铁、锌、镍和铅的含量相对较低。

4. 矿石理化性质分析4.1. 密度测定利用气体比重法测定了铜矿石样品的密度为4.2 g/cm³。

4.2. 粒度分析通过激光粒度仪对铜矿石样品进行了粒度分析，结果如下：粒径（μm）百分比<10 1510-100 45100-500 30>500 10从粒度分析结果可以看出，铜矿石的颗粒细小且粒度分布相对均匀。

5. 矿石评估铜矿石中主要含有铜及硫等元素，并且其粒度分布相对均匀，具有较高的品位和综合利用价值。

根据化学成分和理化性质的分析结果，可以初步评估该铜矿石具备工业价值。

但还需要进行进一步的提炼和加工实验，以确定其在工业生产中的可行性。

6. 结论通过对铜矿石样品的化学成分分析和理化性质分析，得出以下结论：1.铜矿石样品中主要含有铜、硫等元素，铜的含量约为22.5%至23.1%，硫的含量约为18.3%至18.9%。

铜矿的实验室分析报告模板1. 引言在本次实验中，我们对铜矿样品进行了实验室分析，目的是确定样品中铜的含量以及其它可能存在的金属元素。

本报告将详细介绍实验的步骤、结果及相应的分析。

2. 实验步骤1. 样品准备：将铜矿样品研磨成粉末，确保样品的均匀性。

2. 目测观察：对样品进行目测，记录样品的颜色、形状等特征。

3. 熔融试剂准备：将适量的熔融试剂（例如碳酸钠）加入坩埚中，并置于炉中预热。

4. 样品处理：将铜矿样品与熔融试剂混合，并放入预热的坩埚中，进行熔融处理。

5. 冷却与溶解：将经过熔融处理的坩埚冷却，并将其溶解于酸溶液中。

6. 过滤：将溶液通过过滤纸进行过滤，以去除残余的杂质。

7. pH调整：根据铜的沉淀特性，适当调整溶液的pH值，以促使铜离子沉淀下来。

8. 沉淀处理：将铜沉淀物收集，并用蒸馏水洗涤以去除余留的酸溶液。

9. 干燥与称量：将沉淀物放入烘箱中干燥，然后进行称量。

10. 分析检测：使用比色法或电化学方法，测定铜沉淀物中铜元素的含量。

3. 结果与讨论根据实验步骤，我们得到了如下结果：1. 目测观察：样品为深灰色微细粉末状，无明显的杂质。

2. 铜的含量：经过分析检测，样品中铜的质量分数为X%。

3. 其它金属元素的检测：除铜之外，我们还测试了样品中可能存在的其他金属元素。

初步结果显示样品中可能含有锌、铁、铅等金属元素，但我们需要进一步的实验以确认其存在及含量。

在进行实验过程中，我们遵循了实验室的规范操作，并重复实验以确保结果的准确性。

然而，实验中可能存在一些误差和不确定性，如样品的不完全溶解、沉淀物的损失等，这些因素可能会对分析结果产生一定影响。

4. 结论根据实验结果和讨论，我们可以得出以下结论：1. 在本次实验中，我们成功确定了样品中铜的含量为X%。

2. 样品中可能存在的其他金属元素还需要进一步的实验以确认其存在及含量。

3. 在实验过程中，我们遵循了实验室规范操作，并采取了多次实验以确保结果的准确性。

矿石中铜的物相分析-----醋酸丁脂萃取法一方法提要游离氧化铜的分离以EDTA浸取,使其生成EDTA络合物存在于提取液中,经过滤后与其他二项分离.结合氧化铜则用二氯化锡还原,在沸水浴中被磷酸溶解,过滤后与硫化铜分离.第三项的硫化铜,则将第二项结合氧化铜的残渣与滤纸烘干灰化,以醋酸溶解这三项铜,均可用比色法完成测定,硫化铜的求得亦可用差减法得出结果.二主要试剂1.Na2H2Y-H4Y提取液配制称取25g(Na2H2Y·2H2O) 溶于10000ml水中用H4Y.饱和之(约0.1-0.2g)或称取乙二胺四乙酸198g与氢氧化钠54g，和水溶解配制。

2.磷酸-二氯化锡提取液配制：称取4g二氯化锡以浓磷酸200ml加热溶解，以水配成1000ml（用时现配）。

3. 5%Na2H2Y水溶液（pH=4）4.氨水：d=0.9g/ml(1:1)5.铜试剂：0.2%水溶液（以NaOH调pH=8）(二乙胺硫代甲酸钠)6.醋酸丁酯：分析纯7.铜标液：1ml=10ug物相电铜标液的配制：○1准确称取0.5g高纯电铜，与300ml烧杯中，加1：1HNO310~15ml热解（微热），当完全溶解后加水少许（吹洗），加1~2g尿素煮沸5~6分钟，冷却后定溶于1000ml容量瓶中，此液浓度为1ml≈500ug.○2.准确吸取10ml于500ml容量瓶中，以纯水定容，此为1ml≈10ug三 K值求得吸取铜标液5ml(1ml≈10ug)于比色管（50ml）加5%EDTA5ml，加酚酞1滴，用氨水中和至呈红色加铜试剂5ml，以水稀释到25ml标线，加醋酸丁酯10ml(萃取)，剧烈震荡1min，放置30min，于480nm处比色。

计算 Cu K值=V/E其中：V-吸取铜标液体积相当于含铜微克数（ug） E-测得消光数四分析手续称取样品0.2~0.5g于150~250ml锥形瓶中，加入50mlEDTA提取剂，塞紧瓶塞在180r/min震荡30min，取下加入少许纸浆过虑于200ml容量瓶中，洗涤滤纸及沉淀，稀释至标线，摇匀，吸取2~10ml于50ml比色管中，按K值方法进行，及得游离氧化铜的铜含量。

铜矿的选矿方法及工艺
铜矿的选矿方法和工艺是为了从原始矿石中提取出铜矿石中的铜元素，并进行精炼和加工。

以下是一般常用的铜矿选矿方法和工艺：
1.粗选：铜矿石经过粉碎和磨矿后，采用物理选矿方法进行粗选。

常见的粗选方法包括重选、浮选、磁选等。

通过不同的选矿机械设备和选矿药剂，将矿石中的较大颗粒铜矿石与杂质分离。

2.浮选：浮选是最常用的铜矿选矿方法之一。

在浮选过程中，利用矿石与空气中的气泡之间的亲附性差异，通过空气泡附着在铜矿石颗粒上，实现铜矿石的浮选分离。

浮选过程中常使用的药剂包括捕收剂、发泡剂和调节剂等。

3.二次选矿：在浮选后，得到的铜精矿中仍然可能含有一定的杂质。

为了提高铜精矿的纯度和品位，需要进行二次选矿。

常见的二次选矿方法包括磁选、重选、浸出等。

通过这些方法，进一步去除铜精矿中的杂质，提高铜矿的回收率和品位。

4.精炼和冶炼：经过选矿处理后的铜矿石得到铜精矿，进一步进行精炼和冶炼。

常见的精炼方法包括火法精炼和电解精炼。

火法精炼
通过高温熔炼铜精矿，去除残留的杂质；电解精炼通过电解的方式，将铜精矿中的铜溶解并沉积在阴极上，得到纯铜。

5.加工和利用：经过精炼和冶炼后得到的纯铜可以进行加工和利用。

常见的加工方法包括铸造、轧制、拉拔等，将铜制成不同形态和规格的铜制品，用于各种工业和消费领域。

需要注意的是，具体的选矿方法和工艺会因不同的铜矿石矿种、矿石性质和工艺要求而有所差异。

铜矿选矿过程中还可能涉及到环境保护和废弃物处理等问题，需要遵守相关法规和规范，确保选矿过程的安全和环保。
