5001 USB2.0转百兆以太网 XP系统安装教程注意：如果在装有XP系统的电脑使用该产品出现没反应或者驱动安装不了，并在“设备管理器”中看到“其他设备-USB 10/100 LAN”前面是“问号”（如图1所示）时，则可以通过以下步骤完成安装。
图1一．将产品插入装有XP系统电脑的USB接口，识别后，右击“我的电脑”—“属性”，选择“硬件”，再点击“设备管理器”如图2所示图2二．打开“设备管理器”找到“其他设备-USB 10/100 LAN”，如图3所示图3三．右击“USB 10/100 LAN”点“属性”，出现属性对话框，选择“常规”，再点击“重新安装驱动程序”，如图4所示图4四．点击“重新安装驱动程序”，会提示如下（如图5示）：图5五．选择第二个，然后点击“下一步”如图6所示图6六．选择第二个，然后点击“下一步”如图7所示图7七．选择第二个，然后点击“下一步”如图8所示图8八．跳出“硬件更新向导”，通过滚动条往下拉，如图9所示图9九．选择“网络适配器”，点击下一步，如图10所示图10十．选择想要安装的网卡“USB mass Storage Device”,点下一步，如图11示图11十一．出现完成更新向导，只需要点击“完成”即可，如图12所示图12十二．完成之后，回到“设备管理器”查看“网络适配器”，即可查看到该USB 网卡，如图13所示图13十三．右击“网上邻居”，点击“属性”，可查看到在原来的基础上多了一个“本地连接”，就是我们在设备管理器-网络适配器中可查看到的那个USB网卡，如图14所示图14十四.完成之后，重启电脑，拔掉重插该产品，然后接上以太网就可成功实现上网，赶快体验吧。
詳細支持內容» 什麼是 USB ？» USB 電纜線和電纜線長度» USB 是否比平行埠快？» USB 與 IEEE1394 (Firewire) 的評比» 如何辨識支援 USB 2.0 的產品？» USB 架構» 支援的 Macintosh 環境» 支援的 Windows 環境» USB 分層結構什麼是 USB ？通用序列匯流排 (USB) 是在新款電腦上找到的連接埠類型。
有兩個版本的 USB 可用：USB 1.0/1.1 和 USB 2.0。
週邊裝置的連接方式是從一個或多個電腦 I/O 連接埠開始，以鏈狀、樹狀或星形結構連接。
這些裝置在安裝時將會被偵測到和設定（隨插即用），而且無需關閉和重新啟動電腦便可以新增或移除這些裝置。
裝置不必直接連線至電腦，而且無需關閉和重新啟動電腦便可以新增和移除這些裝置。
還可以按照任何順序安裝裝置，例如，將鍵盤和打印機連線至電腦，然後將滑鼠和控制桿連線至鍵盤，同時透過打印機安裝數據機和掃描器。
注意：請始終將 HP all-in-one 產品直接連線至電腦背面 的 USB 連接埠或者連接到供電式集線器。
在其他裝置上或某些電腦前方的 USB 連接埠可能無法提供足夠的電力維持與多合一裝置之間的通信。
USB 2.0 是最新的 USB 標準，該標準從 2001 年開始在新產品上使用。
若要使用該標準，電腦和週邊裝置都必須兼容 USB 2.0。
USB 1.0/1.1重要規格如下：1.0 的資料傳輸率為 1.5 Mbps • 1.1 的資料傳輸率為 12 Mbps •最多可支援 127 個裝置•具有熱拔插與隨插即用功能•可進行同步和非同步兩種資料傳輸•電纜線的長度可長達 5 公尺•用於低電源裝置的內建電源供應/分配•只有 Windows 98 和 Windows 2000 可完全支援•USB 1.0/1.1 和 USB 2.0 綜覽HP 顧客貼心服務USB 2.0重要規格如下：•包含 USB 1.0 和 1.1 所具備的所有功能•與原有的 USB 1.0 和 1.1 完全相容•在下面兩個版本中提供：USB 與高速 USB•USB 的傳輸率為 12-Mbps；高速 USB 的傳輸率為 480 Mbps•所有週邊裝置都會以最高速率，而不是最低速率執行•通過比 USB 1.0/1.1 更高層的測試，表現更加穩定。
USB20技术规范中文PDF篇一：USB全规范详细分析(技术篇)USB全规范详细分析（技术篇）USB规格设计上面说的那些只是很表面的东西，接下来的就是技术知识深一点的了，大家做好心理准备喔。
USB规格的规范化建立USB规格的厂商们，共同设立了一个称为"USB应用者论坛（USB Implementers Forum Inc，USB-IF）"的非营利组织。
USB-IF是一个技术支持组织，也是接受各界对USB研发与应用建议的论坛。
这个论坛促进了高品质并具兼容性USB设备的研发，以及通过规格测试的产品的推广。
符合USB 1.1规范的标志符合USB 2.0规范的标志和其它业界规格（像是IEEE 1394、DTS、WiFi、Dolby或是DVD等）一样，USB 1.0和USB 2.0都有正式的标示。
厂商将这些标示印在产品与包装上，以代表他们的产品是遵照这些规格设计的。
这些标示确保了兼容性，并且代表产品经过测试。
产品上高速USB 2.0规格的标示，代表它能够与其它同样有高速USB 2.0规格标示的外设一起正常使用。
如果一项产品没有这项标示，却还是声称具有兼容性，那就不能保证能和其它USB 2.0一起使用了。
为了顾及到兼容性，建议您只购买通过认证的USB设备。
一家厂商的产品要能够标上高速USB 2.0规格的标示，那得先成为USB-IF的付费会员（年费2500美元），而且该产品也需要通过由USB-IF所制定的全速与低速测试程序才行。
测试的目的，是要来检验在全速与低速模式下，这些准备出货的产品的USB功能是否能够正常运作。
详细的测试步骤分成三大项，每一大项的产品都需要分别通过属于该大项的测试步骤.接口卡、主板和计算机系统o 电源提供测试（Power Provider testing）o 传出信号品质（Downstream Signal Quality）o 互通性（Interoperability）" 全速与低速集线器（不含高速支持）o 电源提供测试（Power Provider testing）o 传出信号品质（Downstream Signal Quality）o 回传信号品质（Upstream Signal Quality）o 设备架构测试（Device Framework Testing）o 互通性（Interoperability）o 平均电流消费（Average Current Consumption）" 全速与低速外设o 回传信号品质（Upstream Signal Quality）o 设备架构测试（Device Framework Testing）o 互通性（Interoperability）o 平均电流消费（Average Current Consumption）在设计USB 2.0这样高速的设备时，设计者尤其要注意到设备封装（Device Packaging）、电路板设计（Board Layout）、机身接地（Chassis Grounding）、布线设计（Trace Layout），防治电磁干扰（EMI Remediation）、以及资料信号衰减噪声（Data Signal Attenuation/ Jitter）等问题。
USB20技术规范(中文)第1章绪论1.1起因Intel公司开发的通用串行总线架构(USB)的目的主要基于以下三方面考虑(一)(二)易用性众所周知,PC机的改装是极不灵活的对用户友好的图形化接口和一些软硬件机制的结合加上新一代总线结构使得计算机的冲突大量减少且易于改装但以终端用户的眼光来看PC机的输入/输出如串行/并行端口键盘鼠标操纵杆接口等均还没有达到即插即用的特性USB正是在这种情况下问世的(三)端口扩充外围设备的添加总是被相当有限的端口数目限制着缺少一个双向价廉现有的连接只可对极少设备进行优化对于PC机的新的功能部件的添加需定义一个新的接口来满足上述需要USB就应运而生它是快速双向同步动态连接且价格低廉的串行接口可以满足PC机发展的现在和未来的需要1.2USB规范的目标本书规范了USB的工业标准该规范介绍了USB的总线特点协议内容事务种类总线管理接口编程的设计以及建立系统制造外围设备所需的标准设计USB的目标就是使不同厂家所生产的设备可以在一个开放的体系下广泛的使用该规范改进了便携商务或家用电脑的现有体系结构进而为系统生产商和外设开发商提供了足够的空间来创造多功能的产品和开发广阔的市场并不必使用陈旧的接口害怕失去兼容性1.3适用对象该规范主要面向外设开发商和系统生产商并且提供了许多有价值的信息给操作系统/BIOS/设备驱动平台IHVS/ISVS适配器以及各种计算机生产厂家使用该USB版本的规范可以用来设计开发新产品改进一些经典的模型并开发相应的软件所有的产品都应遵循这个规范——USB1.11.4本书结构第一章至第四章为读者提供了一个纲要第五章至第十章则提供了USB 的所有的具体技术细节外设厂家应着眼于第四章至第十章USB的主机控制器应用主要参考第四章至第七章和第九十章USB设备驱动厂家主要参考第四七九章UniveralSerialBuDeviceClaSpecification一书可以作为本书的补充和参考各种设备的规范是形形色色的如有疑问请与USBImplementForum索要更多细节读者也可以为向操作系统厂商索取关于USB的一些具体特性第2章背景知识本章将对USB背景知识作简单描述其中主要包括设计目标总线特性以及现行技术特点2.1USB的设计目标USB的工业标准是对PC机现有的体系结构的扩充USB的设计主要遵循以下几个准则易于扩充多个外围设备价格低廉且支持12M比特率的数据传输对声音音频和压缩视频等实时数据的充分支持协议灵活综合了同步和异步数据传输兼容了不同设备的技术综合了不同PC机的结构和体系特点提供一个标准接口广泛接纳各种设备赋予PC机新的功能使之可以接纳许多新设备2.2使用的分类表2-1按照数据传输率(USB可以达到)进行了分类可以看到12M比特率可以包括中速和低速的情况总的来说中速的传输是同步的低速的数据来自交互的设备USB设计的初衷是针对桌面电脑而不是应用于可移动的环境下的软件体系通过对各种主机控制器提供支持以保证将来对USB的扩充性能应用特性低速交互设备10-20kb/中速音频压缩视频500kb/-10Mb/键盘鼠标游戏棒低价格热插拔易用性ISBNPB某POTS低价格易用性动态插拔限定带宽和延迟音频磁盘高速高带宽限定延迟易用性音频磁盘25-500Mb/表2-12.3特色USB的规范能针对不同的性能价格比要求提供不同的选择以满足不同的系统和部件及相应不同的功能其主要特色可归结为以下几点终端用户的易用性为接缆和连接头提供了单一模型电气特性与用户无关自我检测外设自动地进行设备驱动设置动态连接动态重置的外设广泛的应用性适应不同设备传输速率从几千比特率到几十兆比特率在同一线上支持同步异步两种传输模式支持对多个设备的同时操作可同时操作127个物理设备在主机和设备之间可以传输多个数据和信息流支持多功能的设备利用低层协议提高了总线利用率同步传输带宽同步工作可以利用整个总线带宽灵活性直接一系列大小的数据包允许对设备缓冲器大小的选择通过指定数据缓冲区大小和执行时间支持各种数据传输率通过协议对数据流进行缓冲处理健壮性出错处理/差错恢复机制在协议中使用对用户感觉而言热插拔是完全实时的可以对有缺陷设备进行认定与PC产业的一致性协议的易实现性和完整性与PC机的即插即用的体系结构的一致对现存操作系统接口的良好衔接价廉物美以低廉的价格提供1.5兆比特率的子通道设施将外设和主机硬件进行了最优化的集成促进了低价格的外设的发展廉价的电缆和连接头运用了商业技术升级路径体系结构的可升级性支持了在一个系统中可以有多个USB主机控制器第3章体系结构概述本章主要内容是关于USB的概述和一些关键的概念USB是一种电缆总线支持在主机和各式各样的即插即用的外设之间进行数据传输由主机预定的标准的协议使各种设备分享USB带宽当其它设备和主机在运行时总线允许添加设置使用以及拆除外设后续章节将着重描述USB的细节3.1USB系统的描述一个USB系统主要被定义为三个部分USB的互连USB的设备USB的主机USB的互连是指USB设备与主机之间进行连接和通信的操作主要包括以下几方面总线的拓扑结构USB设备与主机之间的各种连接方式内部层次关系根据性能叠置USB的任务被分配到系统的每一个层次数据流模式描述了数据在系统中通过USB从产生方到使用方的流动方式USB的调度USB提供了一个共享的连接对可以使用的连接进行了调度以支持同步数据传输并且避免的优先级判别的开销USB的设备及主机的细节将讲述于后3.1.1总线布局技术USB连接了USB设备和USB主机USB的物理连接是有层次性的星型结构每个网络集线器是在星型的中心每条线段是点点连接从主机到集线器或其功能部件或从集线器到集线器或其功能部件从图3-1中可看出USB的拓扑结构3.1.1.1USB的主机在任何USB系统中只有一个主机USB和主机系统的接口称作主机控制器主机控图31总线的拓扑结构制器可由硬件固件和软件综合实现根集线器是由主机系统整合的用以提供更多的连接点关于主机更多的内容可参见4.9节和第9章4.1.1.2USB的设备USB的设备如下所示:网络集线器向USB提供了更多的连接点;功能器件为系统提供具体功能如ISDN的连接数字的游戏杆或扬声器USB设备提供的USB标准接口的主要依据对USB协议的运用对标准USB操作的反馈如设置和复位标准性能的描述性信息关于USB设备的更多信息请参见3.8节和第8章3.2物理接口USB的物理接口的电气特性在第六章,机械特性在第五章详细介绍321电气特性USB传送信号和电源是通过一种四线的电缆图3-2中的两根线是用于发送信号存在两种数据传输率图3-2USB的电缆USB的高速信号的比特率定为12Mbp低速信号传送的模式定为1.5Mbp 低速模式需要更少的EMI保护两种模式可在用同一USB总线传输的情况下自动地动态切换因为过多的低速模式的使用将降低总线的利用率所以该模式只支持有限个低带宽的设备(如鼠标)时钟被调制后与差分数据一同被传送出去时钟信号被转换成NRZI码并填充了比特以保证转换的连续性每一数据包中附有同步信号以使得收方可还原出原时钟信号电缆中包括VBUSGND二条线向设备提供电源VBUS使用+5V电源USB对电缆长度的要求很宽最长可为几米通过选择合适的导线长度以匹配指定的IRdrop和其它一些特性如设备能源预算和电缆适应度为了保证足够的输入电压和终端阻抗重要的终端设备应位于电缆的尾部在每个端口都可检测终端是否连接或分离并区分出高速或低速设备3.2.2机械特性电缆和连接器的机械特性将在第5章详述所有设备都有一个上行的连接上行连接器和下行连接器是不可简单的互换这样就避免了集线器间的非法的循环往复的连接电缆中有四根导线一对互相缠绕的标准规格线一对符合标准的电源线连接器有四个方向具有屏蔽层以避免外界干扰并有易拆装的特性3.3电源主要包括两方面电源分配即USB的设备如何通过USB分配得到由主计算机提供的能源电源管理即通过电源管理系统USB的系统软件和设备如何与主机协调工作3.3.1电源分配每个USB单元通过电缆只能提供有限的能源主机对那种直接相连的USB设备提供电源供其使用并且每个USB设备都可能有自己的电源那些完全依靠电缆提供能源的设备称作总线供能设备相反自供电设备而且集线器也可由与之相连的USB设备提供电源受一定布局限制的带有总线供能集线器的体系结构将在第十章讨论在图4-4(位于3.8)中键盘输入笔和鼠标均为总线供能设备3.3.2电源管理USB主机与USB系统有相互独立的电源管理系统USB的系统软件可以与主机的能源管理系统结合共同处理各种电源子件如挂起唤醒并且有特色的是USB设备应用特有的电源管理特性可让系统软件和控制其电源管理USB的电源分配和电源管理特性使之可以被设计在电源传感系统中如采用电池的笔记本电脑3.4总线协议USB总线属一种轮讯方式的总线主机控制端口初始化所有的数据传输每一总线执行动作最多传送三个数据包按照传输前制定好的原则在每次传送开始时主机控制器发送一个描述传输运作的种类方向USB设备地址和终端号的USB数据包这个数据包通常称为标志包(tokenpacket)USB设备从解码后的数据包的适当位置取出属于自己的数据数据传输方向不是从主机到设备就是从设备到主机在传输开始时由标志包来标志数据的传输方向然后发送端开始发送包含信息的数据包或表明没有数据传送接收端也要相应发送一个握手的数据包表明是否传送成功发送端和接收端之间的USB数据传输在主机和设备的端口之间可视为一个通道存在两种类型的通道流和消息流的数据不像消息的数据它没有USB所定义的结构而且通道与数据带宽传送服务类型端口特性如方向和缓冲区大小有关多数通道在USB设备设置完成后即存在USB 中有一个特殊的通道——缺省控制通道它属于消息通道当设备一启动即存在从而为设备的设置查询状况和输入控制信息提供一个入口事务预处理允许对一些数据流的通道进行控制从而在硬件级上防止了对缓冲区的高估或低估通过发送不确认握手信号从而阻塞了数据的传输速度当不确认信号发过后若总线有空闲数据传输将再做一次这种流控制机制允许灵活的任务安排可使不同性质的流通道同时正常工作这样多种流通常可在不同间隔进行工作传送不同大小的数据包3.5健壮性USB健壮性的特征在于使用差分的驱动接收和防护以保证信号完整性在数据和控制信息上加了循环冗余码(CRC)对装卸的检测和系统级资源的设置对丢失或损坏的数据包暂停传输利用协议自我恢复对流数据进行控制以保证同步信号和硬件缓冲管理的安全数据和控制通道的建立使功能部件的相互不利的影响独立开消除了负作用3.5.1错误检测USB传输介质产生的错误率是与自然界的异常现象的概率相吻合是瞬时一现的因此就要在每个数据包中加入检测位来发现这些瞬时的错误并且提供了一系列硬件和软件设施来保证数据的正确性协议中对每个包中的控制和数据位都提供了循环冗余码校验若出现了循环冗余码的错误则被认为是该数据包已被损坏循环冗余码可对一位或两位的错误进行100%的修复3.5.2错误处理协议在硬件或软件级上提供对错误的处理硬件的错误处理包括汇报并重新进行上一次失败的传输传输中若遇到错误USB主机控制器将重新进行传输最多可再进行三次若错误依然存在则对客户端软件报告错误客户端软件可用一种特定的方法进行处理3.6系统设置USB设备可以随时的安装和折卸因此系统软件在物理的总线布局上必须支持这种动态变化3.6.1USB设备的安装所有的USB设备都是通过端口接在USB上网络集线器知道这些指定的USB设备集线器有一个状态指示器指明在其某个端口上USB设备是否被安装或拆除了主机将所有的集线器排成队列以取回其状态指示在USB设备安装后主机通过设备控制通道激活该端口并以预设的地址值给USB设备主机对每个设备指定唯一的USB地址并检测这种新装的USB设备是集线器还是功能部件主机为USB设备建立了控制通道使用指定的USB的地址和零号端口如果安装的USB设备是集线器并且USB设备连在其端口上那上述过程对每个USB设备的安装都要做一遍如果安装的设备是功能部件那么主机中关于该设备的软件将因设备的连接而被引发3.6.2USB设备的拆卸当USB设备从集线器的端口拆除后集线器关闭该端口并且向主机报告该设备已不存在USB的系统软件将准确进行处理如果去除的USB设备上集线器USB的系统软件将对集线器反连在其上的所有设备进行处理3.6.3总线标号总线标号就是对连接在总线上的设备指定唯一的地址的一种动作因为USB允许USB设备在任何时刻从USB上安装或拆卸所以总线标号是USB的系统软件始终要作的动作而且总线标号还包括对拆除设备的检测和处理3.7数据流种类有许多通道例如一个USB设备存在一个端口可建立一个向其它USB设备的端口发送数据的通道它可建立一个从其它USB设备的端口接收数据的通道USB的结构包含四种基本的数据传输类型控制数据传送在设备连接时用来对设备进行设置还可对指定设备进行控制如通道控制批量数据传送大批量产生并使用的数据在传输约束下具有很广的动态范围中断数据的传送用来描述或匹配人的感觉或对特征反应的回馈同步数据的传送由预先确定的传送延迟来填满预定的USB带宽对于任何对定的设备进行设置时一种通道只能支持上述一种方式的数据传输数据流模式的更多细节在第四章中详述3.7.1控制数据传送当USB设备初次安装时USB系统软件使用控制数据对设备进行设置设备驱动程序通过特定的方式使用控制数据来传送数据传送是无损性的3.7.2批量数据传送批量数据是由大量的数据组成如使用打印机和扫描仪时批量数据是连续的在硬件级上可使用错误检测可以保证可靠的数据传输并在硬件级上引入了数据的多次传送此外根据其它一些总线动作被大量数据占用的带宽可以相应的进行改变3.7.3中断数据传输中断数据是少量的且其数据延迟时间也是有限范围的这种数据可由设备在任何时刻发送并且以不慢于设备指定的速度在USB上传送中断数据一般由事件通告特征及座标号组成只有一个或几个字节匹配定点设备的座标即为一例虽然精确指定的传输率不必要但USB必须对交互数据提供一个反应时间的最低界限3.7.4同步传输同步数据的建立传送和使用时是连续且实时的同步数据是以稳定的速率发送和接收实时的信息同步数据要使接收者与发送者保持相同的时间安排除了传输速率同步数据对传送延迟非常敏感所以同步通道的带宽的确定必须满足对相关功能部件的取样特性不可避免的信号延迟与每个端口的可用缓冲区数有关一个典型的同步数据的例子是语音如果数据流的传送率不能保持数据流是否丢失将取决于缓冲区的大小和损坏的程度即使数据在USB实时的传送同步数据肯定会发生潜在瞬时的数据流丢失现象换句话说即使许多硬件机制如重传的引入也不能避免错误的产生实际应用中USB的数据出错率小到几乎可以忽略不计从USB的带宽中给USB同步数据流分配了专有的一部分以满足所想得到的传速率USB还为同步数据的传送设计了最少延迟时间3.7.5指定USB带宽USB的带宽分配给各个通道当一个通道建立后USB就分配给它一定的带宽USB设备需要提供一些数据缓冲区若USB提供了更多带宽则需更多的缓冲区USB的体系要保证缓冲引导的硬件的延迟限定在几毫秒内USB的带宽容量可以容纳多种不同的数据流因此保证USB上可以连接大量设备如可以容纳从1B+D直到T1速率范围的电信设备同时USB支持在同一时刻不同设备具有不同比特率并具有一个动态变动的范围USB规范对总线的每类转输规定的具体的原则3.8USB设备USB设备分为诸如集线器分配器或文本设备等种类集线器类指的是一种提供USB连接点的设备(详见第十章)USB设备需要提供自检和属性设置的信息USB设备必须在任何时刻执行与所定义的USB设备的状态相一致的动态3.8.1设备特性当设备被连接址被操作的每一个USB设备通过一个或多个通道与主机通讯所有USB 设备必须在零号端口上有一指定的通道每个USB设备的USB控制通道将与之相连通过此控制通道所有的USB设备都列入一个共同的准入机制以获得控制操作的信息在零号端口上控制通道中的信息应完整的描述USB设备此类信息主要有以下几类标准信息这类信息是对所有USB设备的共同性的定义包括一些如厂商识别设备种类电源管理等的项目设备设置接口及终端的描述在此给出关于这些具体的描述信息在第九章给出类别信息此类信息给出了不同USB的设备类的定义主要反映其不同点USB厂商信息USB设备的厂商可自由的提供各种有关信息其格式不受该规范制约此外每个USB设备均提供USB的控制和状态信息3.8.2设备描述主要分为两种设备类集线器和功能部件只有集线器可以提供更多的USB的连接点功能部件为主机提供了具体的功能3.8.2.1集线器在即插即用的USB的结构体系中集线器是一种重要设备图3-3所示是图–3典型集线器一种典型的集线器从用户的观点出发集线器极大简化了USB的互连复杂性而且以很低的价格和高易用性提供了设备的健壮性集线器串接在集中器上可让不同性质的设备连接在USB上连接点称作端口每个集线器将一个连接点转化成许多的连接点并且该体系结构支持多个集线器的连接每个集线器的上游端口向主机方向进行连接每个集线器的下游端口允许连接另外的集线器或功能部件集线器可检测每个下游端口的设备的安装或拆卸并可对下游端口的设备分配能源每个下游端口都具有独立的能力不论高速或低速设备均可连接集线器可将低速和高速端口的信号分开一个集线器包括两部分集线控制器Controller和集线放大器(Repeater)集线放大器是一种在上游端口和下游端口之间的协议控制开关而且硬件上支持复位挂起唤醒的信号集线控制器提供了接口寄存器用于与主机之间的通信集线器允许主机对其特定状态和控制命令进行设置并监视和控制其端口3.8.2.2功能部件功能部件是一种通过总线进行发送接收数据和控制信息的USB设备通过一根电缆连接在集线器的某个端口上功能设备一般是一种相互无关的外设然而一个物理单元中可以有多个功能部件和一个内置集线器并利用一根USB电缆这通常被称为复合设备即一个集线器连向主机并有一个或多个不可拆卸的USB设备连在其上每个功能设备都包含设置信息来描述该设备的性能和所需资源主机要在功能部件典型的USB体系结构图4–4台式机环境下的集线器使用前对其进行设置设置信息包括USB带宽分配选择设备的设置信息等下机列举了一些功能部件定位设备如鼠标或光笔输入设备如键盘电信适配器如ISDN3.9USB主机硬件和软件USB的主机通过主机控制器与USB设备进行交互主机功能如下检测USB设备的安装和拆卸管理在主机和USB设备之间的控制流管理在主机和USB设备之间的数据流收集状态和动作信息提供能量给连接的USB设备主机上USB的系统软件管理USB设备和主机上该设备软件之间的相互交互USB系统软件与设备软件间有三种相互作用方式同步数据传输异步数据传输电源管理设备和总线管理信息只要可能USB系统软件就会使用目前的主机软件接口来管理上述几种方式3.10体系结构的扩充USB的体系结构包含主机控制驱动器和USB驱动器之间的接口的扩展使多个主机控制器和主机控制驱动器的使用成为可能02术语和缩略词ACK:确认信号ActiveDevice:正在使用的设备AynchronouData:异步数据AynchronouRA:异步自适应速率AynchronouSRC:异步抽样转换率AudioDevice:音频设备AWG#(AmericanWireGauge):美国电线标准Babble:帧传输中的总线动作Bandwidth:带宽BigEndian:Bit:比特BitStuffing:数据填充,以使PLL可以提取时钟信号b/:每秒多少比特B/:每秒多少字节Buffer:缓冲区BulkTranfer:批量传送BuEnumeration:总线标号Byte:字节Capabilitie:能力Characteritic:特征Client:客户ConfiguringSoftware:配置软件ControlEndpoint:控制端口ControlPipe:控制通道ControlTranfer:控制传送CTI:计算机电信组织CyclicRedundancyCheck(CRC):循环冗余校验DefaultAddre:缺省地址DefaultPipe:缺省通道Device:设备器件DeviceAddre设备地址DeviceEndpoint设备端口DeviceReource设备资源DeviceSoftware设备软件Downtream下行Driver驱动DWORD双字DynamicInertionandRemoval动态插入与拆除ElectricallyEraableProgrammableReadOnlyMemoryEEPROM电擦写可编程只读存储器EndUer终端用户Endpoint端口EndpointAddre端口地址EndpointDirection端口指向EndpointNumber端口号EOF帧结束EOP包结束E某ternalPort外设端口FaleEOP错误的包结束标志Frame帧FramePattern帧结构Full-duple某全双工Function功能功能部件HandhakePacket握手包Hot主机HotController主机控制器HotControllerDriver(HCD)主机控制驱动HotReoure主机资源Hub集线器HubTierHub层InterruptRequet(IRQ)中断请求InterruptTranfer中断传送I/ORequetPacket。

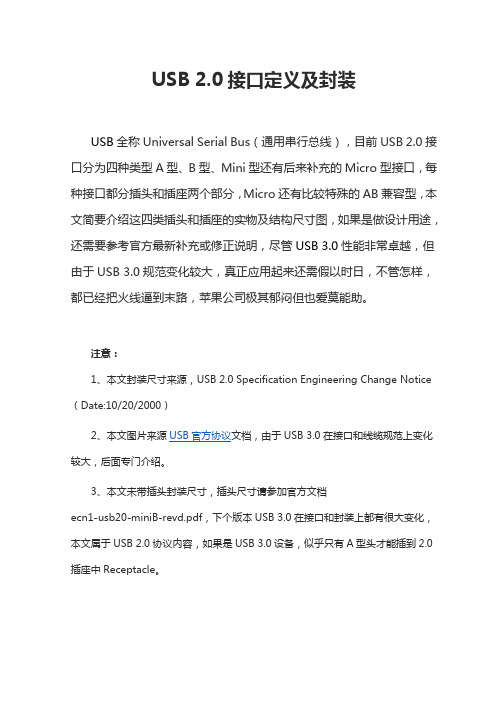

USB 2.0接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、 A 型USB 插头（plug ）和A 型USB 插座（receptacle ）引脚顺序（左侧为Plug ，右侧为Receptacle ）：引脚定义：封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。
如何辨别判断U盘是USB2.0还是USB3.0接⼝？
买U盘，⼤家肯定希望买到传输速度更快的USB3.0的U盘。
但是，如何从外观上辨别U盘是USB2.0还是USB3.0，可是难坏了很多⼈。
虽然很多产品上会直接标明是USB2.0还是USB3.0，不过，只是会有拿次充好的情况，多掌握⼀门辨别技巧当然是防⽌被忽悠的利器。
下⾯，⼩编将为⼤家解决如何辨别U盘是USB2.0还是USB3.0。
从基座颜⾊上区分：
USB2.0接⼝基座⼀般为⿊⾊或者⽩⾊。
USB3.0接⼝基座为蓝⾊。
从U盘插⼝针脚区分：
USB 2.0是4针脚，⽽USB 3.0采⽤了9针脚，针脚⽐USB2.0多。
从传输速度上区分：
此⽅法需要借助于⼯具，理论上，USB 2.0的速率为480 Mbps，USB 3.0则可达到4.8 Gbps。
后记:⼤家购买U盘的时候，请注意USB2.0还是USB3.0，前者的价格也会较后者更为便宜。
如果你⾝边正好有朋友需要买U 盘，⼤家不妨多科普⼀下，⼈品收集的多，好运也会更多的。
USB2.0扩展柜操作说明
1．在主机和扩展柜关闭的情况下，将扩展柜的USB2.0连接线，插入主机USB2.0接口2．将扩展柜电源线连接好，再确保所有的设备都已连接好后再开启主机
3．主机启动，进入“计算机管理”→“设备管理器”→“通用串行总线控制器”（如图1），
图1
2．开启扩展柜，出现4项“Generic USB Hub”（如图2）。
（图为12盘位扩展柜截图，8盘位扩展柜为3项“Generic USB Hub”）
3．关闭扩展柜，点击“磁盘驱动器”（如图3）。
4．将固定好硬盘的硬盘盒插入扩展柜，开启扩柜，待启动完成后，（如图4）。
6．点击“磁盘管理”，对扩展柜上的新硬盘进行签名以及创建逻辑盘。
（如图5）
7. 打开我的电脑（如图6）。
（只有在创建了逻辑盘后，才能在我的电脑里面查看到硬盘）
图6。
