偏桥水电站引水隧洞工程施工组织设计方案一、项目背景偏桥水电站位于XX省XX市，是一座重要的水电工程。
引水隧洞工程是工程中的关键部分，对于整个水电站的正常运行起着至关重要的作用。
因此，本文将围绕偏桥水电站引水隧洞工程的施工组织设计方案展开介绍。
二、工程概况偏桥水电站引水隧洞工程总长XX米，采用XX工艺，设计流量为XX立方米/秒。
工程主要分为掘进、衬砌、马绞接、支护等工序，施工难度较大。
三、施工组织设计方案3.1 施工总体组织1.制定施工方案：根据实际情况制定详细施工方案，确保施工按计划进行。
2.组建施工队伍：组建专业技术团队，确保施工人员具备相应资质。
3.安全管理：严格执行安全操作规程，保障施工人员安全。
3.2 工程施工流程1.掘进工程：采用XX方法进行隧道掘进，确保施工质量。
2.衬砌工程：选用XX材料进行隧道衬砌，确保隧道结构牢固。
3.马绞接工程：采用XX技术进行隧道马绞接，保证马绞接质量。
4.支护工程：采用XX支护措施，保证隧道支护稳定。
3.3 施工设备及材料1.设备配置：配备XX设备，确保施工进度。
2.材料选用：选用XX材料，保证工程质量。
四、施工安全与质量控制1.安全措施：制定严格的安全操作规程，保障施工人员安全。
2.质量控制：建立严格的质量控制体系，确保施工质量。
五、施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按时完成。
六、施工经费预算根据工程施工方案，制定详细的经费预算，合理使用经费，保证工程顺利进行。
七、总结偏桥水电站引水隧洞工程施工组织设计是保证工程施工质量和进度的关键，只有经过合理规划和科学组织，才能保证工程顺利完成。
希望本文所述方案能够为工程实施提供有效的指导和帮助。
以上是偏桥水电站引水隧洞工程施工组织设计方案的相关内容，如有不足之处，欢迎批评指正。
四川水电站引水隧洞工程施工组织设计四川水电站引水隧洞工程是一项重大的水电工程，其施工组织设计直接影响着整个工程的施工进度和质量，具有非常重要的作用。
在设计施工组织方案时，应该充分考虑工程的特点和施工现实，采取科学的方式，确保施工顺利进行。
一、工程的特点四川水电站引水隧洞工程是一项大型水利工程，其特点主要有以下几个方面：1. 建设区域地势复杂，地形险峻，施工条件较为恶劣。
2. 工程涉及的隧洞长度较大，施工时间长，人员、材料和设备的调配需要统筹考虑；3. 隧洞建设质量直接关系到工程的安全可靠性，要求施工过程中严格按照规范要求进行施工；4. 工程建设周期较长，项目投资大，要求施工单位采取安全、高效的施工方式。
二、施工组织设计的原则针对以上工程特点，应该采用以下施工组织设计原则：1. 科学合理：在施工组织设计时，应该充分了解工程的地理环境、气候条件、地质特征，制定合理的施工方案。
2. 安全优先：工程建设存在一定的风险，必须把安全放在第一位。
设计施工方案时要注意施工安全，尽可能减少施工过程中的安全事故。
3. 环保建设：工程建设应该以可持续发展为前提，重视环境保护工作，避免对环境造成危害。
4. 质量保障：工程质量关系到使用寿命和安全可靠性，要求施工单位从施工技术、工程材料、质量控制等方面保证工程建设质量。
三、施工组织设计的内容我们根据以上原则，针对四川水电站引水隧洞工程特点，设计以下施工组织内容：1. 施工方案：制定科学的施工方案，保证施工过程中按照规定施工，尽可能避免对环境造成影响，做到实现可持续发展。
2. 安全计划：制定相应的安全计划，针对施工过程中可能存在的风险进行全面评估，制定应急措施，保证施工过程安全可靠。
3. 停机检修计划：根据工程运行情况制定相应的停机检修计划，确保施工过程中隧洞建设工作顺利进行。
4. 物资储备计划：统筹储备人力、物资和设备，保证施工过程中的顺畅进行。
5. 施工监督计划：设立专门的监督机构，对施工过程进行全方位监督，保证工程建设质量。
第1篇一、工程概况1. 工程背景本工程为某大型水利枢纽配套引水工程，主要目的是将上游水库的水引入下游水库，满足下游水库的供水需求。
引水隧道工程是整个引水工程的关键部分，其施工质量直接影响到整个工程的正常运行。
2. 工程规模引水隧道全长约5公里，隧道断面采用圆形断面，直径为6.5米。
隧道工程包括洞身、洞口、进出口等部分。
二、施工组织设计1. 施工队伍组建一支具有丰富施工经验和专业技术水平的施工队伍，包括项目经理、技术负责人、质量负责人、安全负责人等。
施工队伍需具备以下条件：（1）具备相应的施工资质和业绩；（2）熟悉引水隧道工程的施工技术；（3）具有较强的组织协调能力和团队协作精神。
2. 施工设备（1）隧道掘进设备：盾构机、钻爆机、挖掘机等；（2）运输设备：自卸汽车、混凝土搅拌车等；（3）检测设备：地质雷达、隧道激光测距仪等；（4）通风设备：风机、通风管道等；（5）排水设备：排水泵、排水管道等。
3. 施工进度安排根据工程实际情况，制定详细的施工进度计划，包括各阶段工程量、施工时间、施工顺序等。
确保工程按期完成。
三、施工方案1. 隧道开挖（1）隧道开挖采用钻爆法，根据地质条件和隧道断面尺寸，确定合理的爆破参数。
（2）爆破作业应严格按照《爆破安全规程》进行，确保施工安全。
（3）开挖过程中，及时进行地质素描和地质调查，为后续施工提供依据。
2. 洞身支护（1）洞身支护采用锚喷支护，结合初期支护和二次支护。
（2）初期支护：采用锚杆、钢筋网、喷射混凝土等材料进行支护。
（3）二次支护：在初期支护的基础上，采用钢拱架、喷射混凝土等材料进行加固。
3. 隧道衬砌（1）隧道衬砌采用钢筋混凝土结构，按照设计要求进行施工。
（2）混凝土浇筑过程中，严格控制混凝土质量和施工工艺，确保衬砌质量。
4. 隧道洞口及进出口施工（1）洞口及进出口施工应按照设计要求进行，确保洞口及进出口的稳定性和安全性。
（2）洞口及进出口施工过程中，严格控制施工质量，确保施工质量符合设计要求。

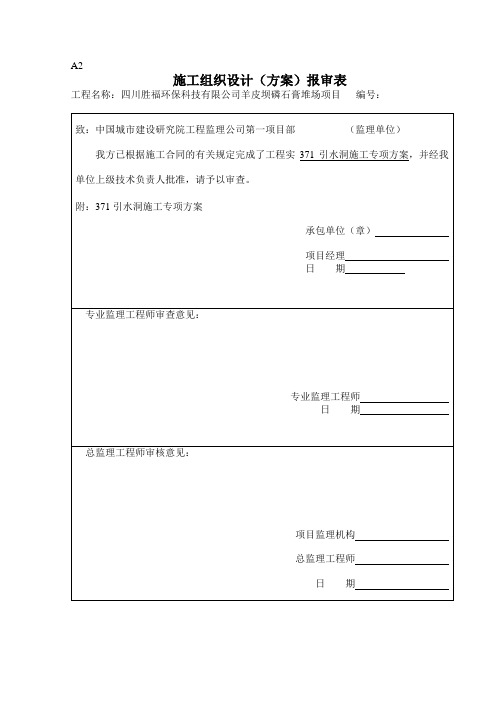

A2施工组织设计（方案）报审表工程名称：四川胜福环保科技有限公司羊皮坝磷石膏堆场项目编号：371截洪沟引水洞施工专项方案1、工程概况371截洪沟引水洞位于截洪沟起始端，引水洞全长110m，引水洞净宽为2.4m，中心处净高为3.7m。
主要施工项目包括：洞身开挖、支护、灌浆、混凝土衬砌等以及为完成本工程施工所需的所有临时工程。
3、施工组织安排3.1施工现场安排截洪沟引水洞施工人员拟住在371平台上，搭建活动房，现场设置料场及简易值班房。
3.2组织及机构设置本引水洞有我项目部李家沟尾矿库隧洞施工队负责施工共有施工人员28名，如下表。
本涵配备了必要的施工机械，能够确保涵洞施工需要，详见主要机械设备表2用电供应施工用水采用附近山凹积水，以满足施工需要。
发电采取自发电。
临时房屋施工队自建活动房作为生活用房，在现场搭设值班房，作为存放小型机具及看守现场使用。
施工便道本引水洞所有施工便道为库盆施工便道。
3.5施工进度计划安排计划开工日期为2010年11月5日，计划竣工日期为2010年12月10日，计划总工期为35天。
4、主要工程施工技术方案和施工方法。
4.1、施工方案我单位根据类似工程施工经验，结合本段工程特点和业主、监理有关技术文件的要求。
拟采用全断面光面爆破开挖，围岩开挖断面R=1.2m，拟采用正台阶法施工；临时支护拟喷砼15cm厚，结合格栅钢架（＠=0.5～0.75m）。
洞内弃碴采用无轨运输。
衬砌采用针梁自行式液压衬砌台车，拱墙一次浇注。
混凝土采用电子计量器计量，强制式拌和机拌和，机动翻斗车混凝土运输车运输，泵送混凝土入模，震动棒捣固。
喷射混凝土采用TK961湿喷机湿喷法作业。
测量采用全站仪进行放样和测控。
现场交样单进行放样交底。
边坡钻爆前后，进行边线测控检查。
4.2、施工方法采用光面爆破，施工前作好围岩全断面爆破设计；类围岩上、下断面爆破设计，在施工过程中，将根据爆破效果，对爆破设计参数及时进行修改。
强风化泥岩地段：岩层破碎、有渗水地段，及时施作支护。
南桠河引水隧洞工程施工组织设计项目概述：一、施工目标：1.完成南桠河引水隧洞的开挖、支护、洞身处理、管道安装等工作。
2.确保施工过程中的安全，遵守相关法律法规，优化施工方案。
3.减少施工对环境的影响，保护生态环境。
二、施工方法：1.隧洞开挖：采用钻爆法进行隧道开挖，根据岩土工程调查报告和地质勘探数据确定钻爆参数，严格控制挖掘的合理速度和振动限值。
2.支护工程：针对不同地质情况选择适当的支护措施，如喷射混凝土、钢支撑、岩锚等。
根据设计要求进行支护施工，确保施工过程中的安全。
3.洞身处理：根据设计要求清理洞身松散物、处理洞身裂缝，采取喷浆、补固等方式进行处理，确保洞身稳定。
4.管道安装：根据设计要求进行管道安装，采用特种设备进行施工，保证管道牢固、运行良好。
三、施工组织与管理：1.建立项目管理组织架构，明确各职责，分配任务。
设立项目经理、安全负责人、技术负责人等，协调各部门之间的工作，确保施工的顺利进行。
2.制定详细的施工方案，包括施工工序、时间计划表、人员分工、材料计划等，对施工过程进行合理规划，确保施工按时、按质完成。
3.加强安全管理，制定详细的安全操作规程，对施工人员进行培训，确保他们熟悉工作流程、掌握安全操作要求。
4.进行现场监督和检查，及时发现并解决施工中的问题，及时调整工作计划，确保施工质量和进度。
四、环境保护与治理：1.在施工前进行环境评估，制定详细的环境保护方案，包括噪声、震动、空气污染等方面的控制措施。
2.减少施工对自然环境的影响，避免污染水源和土壤。
3.实施垃圾分类和处理，确保工地卫生，并定期清理工地周边环境。
五、总结：南桠河引水隧洞工程的施工组织设计将确保施工过程的安全、高效、顺利进行。
在施工中，需要严格按照施工方案进行操作，加强安全管理和环境保护，及时处理施工中的问题，确保工程按时、按质完成。
同时，施工组织设计还需要根据具体情况进行进一步完善和调整，以确保工程的成功实施。
目录1．工程概述1．1工程概况1．2水文气象1．3工程地质1．4对外交通条件1．5水电供应条件1．6工程指标与施工要求2．总体施工方案与总工期计划2．1总体施工方案2．2施工总工期计划2．3施工进度计划横道图2．4施工进度计划网络图3．施工总平面布置3．1施工总平面布置的基本要求3．2施工总平面布置图3．3临时工程布置3．4隧洞开挖断面布置3．5隧洞内错车道平面布置4．隧洞施工方法与工艺4．1施工测量4．2隧洞开挖4．3锚喷支护4．4特殊地层的施工技术4．5隧洞衬砌4．6灌浆4．7隧洞抹底5．施工辅助系统5．1施工供电、供水、供风5．2长巷通风5．3施工防、排水防洪5．4骨料供应5．5通风联络6．新技术和新设备的应用6．1新技术的应用6．2新设备的应用6．3投入本合同工作的主要施工设备7．施工组织与管理7．1组建项目经理部7．2专业班组的设置7．3劳动力组织计划8．质量保证体系和措施8．1工程质量目标8．2质量组织管理保证8．3工程质量保证措施8．4全过程质量控制8．5质量验评及质量资料9．安全生产技术设计9．1施工现场安全管理9．2施工安全技术措施9．3隧洞掘进安全措施9．4施工防洪渡汛措施9．5安全教育与培训9．6安全检查10．工期保证措施10．1进度控制措施10．2进度计划管理措施10．3加强施工现场管理10．4机械设备保证10．5工艺技术保证10．6计划与统筹11．文明施工、创建“局标化工地”与环保、水保措施11．1文明施工目标11．2文明施工措施11．3文明施工管理办法11．4环境保护计划11．5水土保持措施11．6其他保护措施12．信息管理与施工技术档案管理12．1信息管理12．2施工技术档案管理12．3保密附图图2-1 施工进度计划横道图图2-2 施工进度计划网络图图3-1 进口工区施工总平面布置示意图图3-2 出口工区施工总平面布置示意图图3-3 隧洞开挖断面布置示意图图3-4 有轨运输错车道示意图图4-1 钻爆法开挖施工工艺流程框图图4-2 隧道新奥法施工工艺流程框图图4-3 装药结构图图4-4 输水隧洞开挖炮眼布置图图4-5 隧洞机械化装运流水线作业图图4-6 湿喷工艺流程图图4-7 超前小导管注浆施工工艺流程图图4-8 管棚法施工布置图图4-9 格栅拱喷砼复合支护施工布置图图4-10 隧洞砼衬砌工艺流程图图4-11 隧洞衬砌施工方法示意图图4-12 回填灌浆施工流程图图4-13 固结灌浆施工流程图图5-1 施工供电网络示意图图5-2 进、出口工区高压进洞洞内供电方案图图5-3 长巷通风布置示意图图7-1 施工组织管理机构图图8-1 质量管理组织机构图图8-2 质量管理控制网络图图8-3 质量保证体系框图图8-4 材料采购质量控制框图图8-5 洞身开挖质量控制程序框图图8-6 锚喷支护质量控制程序框图图8-7 砼衬砌质量控制程序框图图9-1 安全管理组织机构图图9-2 安全生产管理程序框图附表表3-1 施工用地计划表表4-1 隧洞开挖爆破参数表表4-2 隧洞开挖作业循环图表表4-3 塌方处理的主要方法表4-4 全断面、边墙衬砌循环作业循环图表表4-5 隧洞底板150m砼衬砌循环作业循环图表表5-1 粗骨料的质量技术要求表5-2 细骨料（砂）的质量技术要求表6-1 投入本合同主要施工设备表表7-1 管理及后勤人员配置表表7-2 劳动力计划表表7-3 投入本工程技术力量表表9-1 最低照明度的规定数值1.工程概述1.1工程概况慈溪市姚江引水应急工程是一项暂缓解慈溪当前用水之急需要的应急工程。
偏桥水电站引水隧洞工程施工组织设计方案引水隧洞是指从水源地引导水流，通向水电站的一种技术设施。
偏桥水电站引水隧洞工程是指在偏桥水电站建设中所涉及的引水隧洞的施工组织设计方案。
一、工程概况1.工程名称：偏桥水电站引水隧洞工程2.工程位置：偏桥水电站所在地3.工程规模：设计引水流量x，总长度y米4.工期：预计施工期限为m个月二、施工目标1.完成隧洞开挖、喷衬、支护等主要施工工作2.保证工程质量，确保施工安全3.合理组织施工进度，保证工期完成三、施工组织机构1.总指挥部-负责整个工程的统筹规划和决策-监督和协调各个部门的施工进度-负责与相关单位的沟通和协调2.技术质量部-负责施工图纸的审核和工程质量的监督-负责施工现场的技术指导和质量检查3.施工部-负责具体施工工作，包括开挖、喷衬、支护等工程-制定施工计划和进度表-管理和指导施工人员，保证施工质量和安全4.安全部-负责安全生产工作，制定施工安全管理方案-监督和检查施工现场的安全情况-负责培训施工人员的安全知识五、施工方案1.开挖工程-选择合适的开挖方法，如爆破法或机械开挖法-控制开挖进度，保证开挖质量2.喷衬和支护工程-根据地质情况选择合适的喷衬和支护材料-确保喷衬和支护的质量和稳定性3.排水工程-设置合适的排水设施，如排水管道和泵站-确保施工现场的排水畅通和安全4.环境保护工程-采取合适的措施，减少施工对环境的影响-确保施工现场的环境保护工作达到相应标准六、施工进度安排1.制定详细的施工计划和进度表2.根据工期要求，合理安排各个施工工序的时间和人力资源3.监督和检查施工进度，确保工期的顺利完成七、质量控制措施1.加强施工人员的质量意识和安全教育2.严格执行相关的质量标准和规范3.定期进行质量检查和评估，及时纠正问题八、安全管理措施2.配备专职安全人员，负责施工现场的安全工作3.加强安全培训，提高施工人员的安全意识和技能九、环境保护措施2.合理选择施工方法和材料，减少对环境的影响3.定期监测施工现场的环境指标，确保达标以上是偏桥水电站引水隧洞工程施工组织设计方案的基本内容，通过合理的组织和管理，可以确保工程顺利进行，保证工期的完成和工程质量的达标。
引水隧洞隧道施工组织设计3.1编制依据3.1.1招标单位提供的XX引水隧洞工程招标文件及补充文件（第01号）；3.1.2招标单位组织的现场考察所得资料；3.1.3国家有关行业标准及水利部现行标准及规范；3.1.4我单位施工类似工程的相关经验；3.2工程概况3.2.1设计概况江华县沱江水电站位于江华县沱江镇小罗坪村，工程承包造价1500万元，本工程内容包括：一、标段范围本标段工程起于（引）0+000，止于（引）6+300。
（一）进水口为竖井式，位于坝轴线上游左岸480m的岸坡处，上设固定式拦污闸。
（二）闸门竖井位于进水口下游161.00m，井深64.5m，设4×4m（宽×高）的平板工作闸门、检修闸门和井顶固定式启闭机。
（三）本标段引水隧洞长6300m（隧洞总长7118.755m），洞身净空采用4.6×4.6m马蹄形断面，过水断面18.89m2。
主洞与支洞交叉段及IV、V类围岩段采用钢筋混凝土衬砌，断层带地段采用钢板衬护，其余洞段边墙与拱顶采用锚喷混凝土，底板为现浇混凝土。
隧洞埋深一般为240～370m，洞线在平面上设二个转折点，并设二个施工支洞。
（四）主要工程项目包括：1、进水口、闸门竖井、引水隧洞（0+000～6+300）工程的土石方明挖、石方洞挖开挖、喷混凝土、混凝土浇筑、钢筋制安、钢衬安装和接确灌浆、各类围岩的固结和回填灌浆及Ⅰ#施工支洞封堵等项目的施工；2、引水隧洞局部地段的钢板衬护安装及波纹管位移补偿器的安装；3、标段内观测设备的检验、安装、调试与施工期的观测；4、Ⅱ#施工支洞为永久进人门的土建及金属结构安装工程；5、标段内的闸门、起闭机、拦污栅等金属结构设备的运输、保管、安装、埋设及调试；6、Ⅰ#、Ⅱ#施工支洞及其它临时设施的施工；二、主要工程数量如下表：主要工程数量表三、交通运输3.2.2工程地质及水文情况一、工程地质引水隧洞布置在南桠河左岸，沿线山体雄厚，地形陡峻，海拔高度在3000～3700m，三岔河冰川“U”型呈北北西向深切其间。
引水隧洞施工方案引水隧洞施工方案一、工程概况：该引水隧洞位于山区，全长2000米，设计标准为水平掌子面，断面尺寸为4m × 4m。
施工期限为12个月。
二、施工组织：1.项目经理负责整个施工方案的编制与实施，分别设立土建、机械、电气三个部门，具体负责施工工艺。
2.施工班组：分为钻爆组、锚杆喷射混凝土组、坑下开挖组、支护组和电气组，负责不同工作环节。
三、施工工艺：1.钻爆：先利用钻机开展预裂缝，将爆破药装填入裂缝，并设置合理的引爆装置，爆破药使用低爆速且不对周边山体造成破坏。
再使用装有水冷的液压凿岩机械进行二次破碎。
2.坑下开挖：采用隧道开挖机进行机械化掘进，依据岩性调整刀具压力和转速，并及时排除岩屑和泥浆。
3.锚杆喷射混凝土：按照设计要求，将锚杆插入钻孔并灌注混凝土，形成均匀的支护层。
混凝土配比按照3：1：0.35配制。
使用复合软管自动喷射机进行喷射，控制好喷射压力和时间，以确保混凝土质量和硬度。
4.支护：在开挖过程中进行随时随地的支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等，以保障开挖面的稳定性。
5.电气：在隧洞内布设照明电缆和通信电缆，采用防水、防爆的电缆材料，以及合理的线路敷设方式，确保施工安全和工程质量。
四、施工步骤：1.岩体调查：通过地质勘察确定岩性、地层结构、隧道各断面情况，为施工工艺和方案提供依据。
2.洞口处理：进行挖土平台、围护结构等工程，确保洞口的稳定性供给施工。
3.钻爆：根据岩体性质制定爆破方案，开展钻爆作业，破碎岩石并清理碎岩。
4.坑下开挖：使用隧道开挖机进行机械化掘进，边开挖边进行支护，确保洞体的安全。
5.锚杆喷射混凝土：在开挖面进行锚杆和喷射混凝土支护，保护洞体的稳定。
通过合理的喷射工艺，确保混凝土质量。
6.支护：针对不同岩体的特点，进行支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等。
7.电气：在施工进度较为平稳时，进行电气布线和设备安装，确保施工过程的安全和效率。
引水隧洞隧道施工组织设计（例）3.1编制依据3.1.1招标单位提供的四川南桠河冶勒水电站引水隧洞工程招标文件及补充文件（第01号）；3.1.2招标单位组织的现场考察所得资料；3.1.3国家有关行业标准及水利部现行标准及规范；3.1.4我单位施工类似工程的相关经验；3.2工程概况3.2.1设计概况冶勒水电站位于四川省西部的冕宁县和石棉县境内，为南桠河的龙头水库暨引水式发电站。
电站枢纽由沥青砼心墙堆石坝、左岸泄洪洞、左岸放空（兼导流）隧洞、引水隧洞、双室式调压井、压力管道、地下厂房等建筑物组成，总装机容量240MW。
大坝位于冕宁县冶勒乡，厂房在石棉县栗子坪乡南桠村，距坝址约11Km。
一、标段范围本标段工程起于（引）0+000，止于（引）6+300。
（一）进水口为竖井式，位于坝轴线上游左岸480m的岸坡处，上设固定式拦污闸。
（二）闸门竖井位于进水口下游161.00m，井深64.5m，设4×4m（宽×高）的平板工作闸门、检修闸门和井顶固定式启闭机。
（三）本标段引水隧洞长6300m（隧洞总长7118.755m），洞身净空采用4.6×4.6m马蹄形断面，过水断面18.89m2。
主洞与支洞交叉段及IV、V类围岩段采用钢筋混凝土衬砌，断层带地段采用钢板衬护，其余洞段边墙与拱顶采用锚喷混凝土，底板为现浇混凝土。
隧洞埋深一般为240～370m，洞线在平面上设二个转折点，并设二个施工支洞。
（四）主要工程项目包括：1、进水口、闸门竖井、引水隧洞（0+000～6+300）工程的土石方明挖、石方洞挖开挖、喷混凝土、混凝土浇筑、钢筋制安、钢衬安装和接确灌浆、各类围岩的固结和回填灌浆及Ⅰ#施工支洞封堵等项目的施工；2、引水隧洞局部地段的钢板衬护安装及波纹管位移补偿器的安装；3、标段内观测设备的检验、安装、调试与施工期的观测；4、Ⅱ#施工支洞为永久进人门的土建及金属结构安装工程；5、标段内的闸门、起闭机、拦污栅等金属结构设备的运输、保管、安装、埋设及调试；6、Ⅰ#、Ⅱ#施工支洞及其它临时设施的施工；二、主要工程数量如下表：主要工程数量表三、交通运输（一）冶勒水电站大坝坝址距成昆铁路乌斯河车站为147km，距泸沽车站123Km。
（二）大坝距栗子坪乡国道108线约7km，栗子坪下行至泸沽约105km，西昌158km，上行至石棉36km，雅安242km，成都389km。
国道108线基本为三级公路，部分为四级和等外级公路。
（三）由栗子坪桥上行侧起，沿楠桠河左岸，经电站厂房至坝址，为泥结碎石三级公路。
场区内交通较为方便。
