【CN209641292U】一种广告招牌抗台风和表面变形的结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920253448.2(22)申请日 2019.02.28(73)专利权人 龙岩市蚁巢网络科技有限公司地址 364300 福建省龙岩市武平县城厢镇南通村9号(72)发明人 叶国平　朱晓芬　(51)Int.Cl.G09F 13/18(2006.01)(54)实用新型名称一种具有防风功能的发光广告板(57)摘要本实用新型公开了一种具有防风功能的发光广告板，其结构包括广告架、支撑架、连接臂、电源线、书写板、荧光灯和防风装置，本实用一种具有防风功能的发光广告板，通过将防风装置设置于发光广告板的底端，先将插接套从第二凹槽内部取出，然后分别将广告架与支撑架下端的支脚插入插接套当中，扭动旋钮将固定螺杆对广告架与支撑架进行固定，防止其进行晃动，并且可在第一凹槽内部的软泡中插入装饰所用的花朵，增加整个发光广告板的新怡性，吸引人的眼球，还在防风底座的下端面设置有橡胶垫增加其摩擦力，使其防风达到更好，解决了现有发光广告板在防风使用方面不够完善，每次在进行拆卸时比较繁琐，浪费人工时间的问题。

权利要求书1页 说明书3页 附图2页CN 209641291 U 2019.11.15C N 209641291U权　利　要　求　书1/1页CN 209641291 U1.一种具有防风功能的发光广告板，包括广告架(1)、支撑架(2)、连接臂(3)、电源线(4)、书写板(5)和荧光灯(6)，其特征在于：还包括防风装置(7)，所述广告架(1)后端面中部通过铰链与支撑架(2)固定连接，所述支撑架(2)右端面中部与连接臂(3)固定连接，并且支撑架(2)通过连接臂(3)与广告架(1)转动连接，所述广告架(1)下端后端面设置有电源线(4)，所述广告架(1)前端面上端与书写板(5)固定连接，所述书写板(5)外端四侧与荧光灯(6)固定连接，所述广告架(1)底端设置有防风装置(7)，所述防风装置(7)由防风底座(701)、橡胶垫(702)、第一凹槽(703)、软泡(704)、第二凹槽(705)、转动轴(706)、插接套(707)、固定螺杆(708)和旋钮(709)组成，所述防风底座(701)下端面与橡胶垫(702)固定连接，所述防风底座(701)上端面四侧外端设置有第一凹槽(703)，所述、第一凹槽(703)内部设置有软泡(704)，所述防风底座(701)上端面前后两端设置有第二凹槽(705)，所述第二凹槽(705)内端面与转动轴(706)固定连接，所述转动轴(706)外端面与插接套(707)转动连接，所述插接套(707)右端面上端与固定螺杆(708)转动连接，所述固定螺杆(708)右端面与旋钮(709)固定连接，所述荧光灯(6)与电源线(4)电连接。

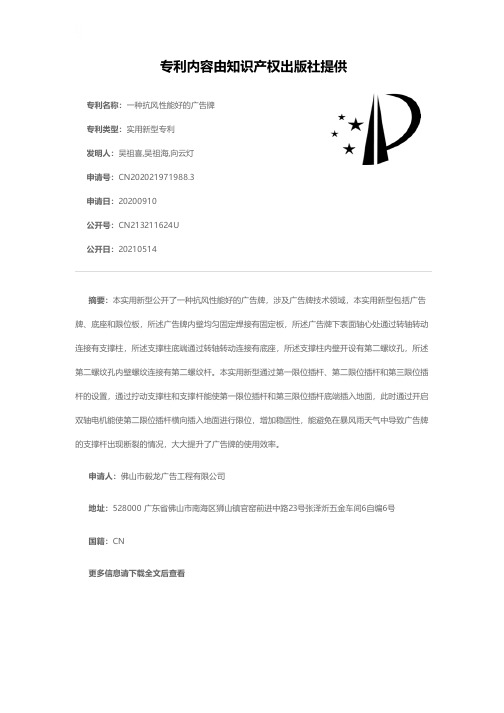

专利名称：一种抗风性能好的广告牌专利类型：实用新型专利
发明人：吴祖喜,吴祖海,向云灯
申请号：CN202021971988.3
申请日：20200910
公开号：CN213211624U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种抗风性能好的广告牌，涉及广告牌技术领域，本实用新型包括广告牌、底座和限位板，所述广告牌内壁均匀固定焊接有固定板，所述广告牌下表面轴心处通过转轴转动连接有支撑柱，所述支撑柱底端通过转轴转动连接有底座，所述支撑柱内壁开设有第二螺纹孔，所述第二螺纹孔内壁螺纹连接有第二螺纹杆。

本实用新型通过第一限位插杆、第二限位插杆和第三限位插杆的设置，通过拧动支撑柱和支撑杆能使第一限位插杆和第三限位插杆底端插入地面，此时通过开启双轴电机能使第二限位插杆横向插入地面进行限位，增加稳固性，能避免在暴风雨天气中导致广告牌的支撑杆出现断裂的情况，大大提升了广告牌的使用效率。

申请人：佛山市毅龙广告工程有限公司
地址：528000 广东省佛山市南海区狮山镇官窑前进中路23号张泽炘五金车间6自编6号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种防风式广告牌专利类型：实用新型专利
发明人：杨超
申请号：CN201921827035.7申请日：20191025
公开号：CN210722338U
公开日：
20200609
专利内容由知识产权出版社提供
摘要：本实用新型涉及广告技术领域，且公开了一种防风式广告牌，包括支架，所述支架的顶部卡接有外框，所述外框的内部开设有放置槽，所述外框的底部并位于外框之间固定连接有条形磁铁，所述外框的内部开设有腔体，所述放置槽的内部放置有内框。

该防风式广告牌，将支架放置在地面上，安装好广告条幅后，当遭遇大风时，压力传感器控制电动机开启，电动机带动转动辊转动，转动辊对广告条幅的拉力将条形磁铁和金属条块分离，最后广告条幅全部卷入转动辊上，避免大风损伤广告条幅，广告条幅收起的过程，压力传感器控制电动伸缩杆压缩，带动活塞右移使活塞不再和横向通孔接触，内框在重力的作用下坠落，避免大风对广告牌框架造成损伤。

申请人：广州市锐峰标识工程有限公司
地址：510410 广东省广州市白云区永平街东平老屋高田坑工业区98号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种防风广告牌
专利类型：发明专利
发明人：曾一川,王华,郭嵩,沈雨晗,杨齐炜,何新辰,林可鉴,李宇航
申请号：CN201910405815.0
申请日：20190516
公开号：CN110189656A
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本发明公开了一种防风广告牌，涉及广告牌设备技术领域，包括主杆，设置于主杆底部的转盘轴承，广告板，广告板升降装置和控制装置。

广告板由一定数量的广告牌单元组成，广告牌单元通过转动支架与主杆可拆卸连接。

两个广告单元之间设置有第一转动轴，第一转动轴上设置有电动铰链。

控制装置与转盘轴承和电动铰链电性连接。

本发明在不同风力下采用不同的控制方式来减少广告牌的受力，防止广告牌的损坏。

申请人：河海大学
地址：210024 江苏省南京市鼓楼区西康路1号
国籍：CN
代理机构：南京纵横知识产权代理有限公司
代理人：董建林
更多信息请下载全文后查看。

专利名称：一种抗风LED广告牌专利类型：实用新型专利
发明人：吴建冬
申请号：CN202121788798.2申请日：20210803
公开号：CN215643498U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉显示设备技术领域，具体涉及一种抗风LED广告牌，包括显示屏以及显示屏两侧的立柱，所述显示屏包括沿纵向并列设置的多个分屏，所述分屏的两侧边设置有滑动支脚，所述立柱上对应各个分屏设置有滑动轨道，各个所述滑动轨道均包括平滑过渡的后撤段和下滑段，且各分屏对应的下滑段相互错位，所述立柱内设置有动力机构驱动所述分屏后撤以及下滑，所述立柱在广告牌正面的底部设置有抗风板，后撤以及下滑后的分别并列位于所述抗风板后方；本实用新型可在大风等恶劣天气下自动收缩，减小迎风面。

申请人：苏州海精格电子科技有限公司
地址：215000 江苏省苏州市吴江区东太湖生态旅游度假区(太湖新城)长安路99号
国籍：CN
代理机构：重庆百润洪知识产权代理有限公司
代理人：李立
更多信息请下载全文后查看。
