实验三:充电系统线路检测与故障诊断一、实训课时:4学时二、实训内容及目的1.熟悉充电系的线路连接及电流走向并会正确分析;2.掌握充电系线路故障的检测方法和步骤。
三、技术标准及要求1.充电系线路的连接应符合原车技术要求;2.当发动机转速上升到800r/min以上时,充电指示灯应熄灭。
四、实训器材充电、着车性能良好的发动机实验台架N台。
五、实训用具常用工具N套,万用表N个,导线、试灯若干。
六、实训注意事项1.线路检测过程中严禁出现短路(特别是发电机电枢“B”端子);2.严禁使用搭铁试火法检测线路节点是否有电。
七、实训操作步骤1、充电系线路连接(以别克君威充电回路为例说明)充电系由发电机、调节器、蓄电池及导线等组成。
丰田系列内装式IC 调节器硅整流交流发电机与蓄电池的工作关系如图1-1所示。
1).发电机输出端子→“P”→蓄电池正极;2).蓄电池正极→点火开关F-S/W→发电机IC调节器“IG”端子;3).蓄电池正极→发电机IC调节器“S”端子;4).蓄电池正极→点火开关F→充电指示灯→发电机IC调节器“L”端子。
图1-1内装式IC调节器硅整流交流发电机充电系线路2、充电系线路分析1).接通点火开关F-S/W但不启动发动机,蓄电池电压通过“F”端子给IC调节器提供电源。
此时,IC调节器结合“S”线路和“P”端点提供的电源信号,控制Tr1断续导通,从而使激磁电流保持在0.2A,激磁回路为:蓄电池正极→发电机“p”端子→激磁绕组→IC调节器“F”端子→Tr1→搭铁端子“E”→蓄电池负极;控制Tr2截止,Tr3导通从而使充电指示灯亮,指示灯控制回路为:蓄电池正极→F-S/W→仪表充电指示灯→IC调节器“L”端子→Tr3→搭铁端子“E”→蓄电池负极;2).启动发动机但发电机电压低于标准电压,IC调节器检测到端子“S 和“P”的电压均上升,从而控制Tr1转变为持续导通,Tr2也导通,Tr3截止。
由于充电指示灯两端没有电势差而熄灭;3).发电机发电达到标准电压,IC调节器检测到端子“S”和“P”的电压达到标准值。

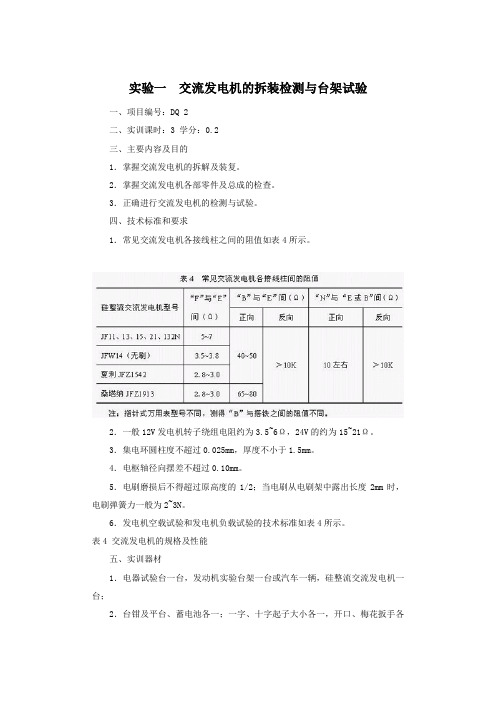

实验一交流发电机的拆装检测与台架试验一、项目编号:DQ 2二、实训课时:3 学分:0.2三、主要内容及目的1.掌握交流发电机的拆解及装复。
2.掌握交流发电机各部零件及总成的检查。
3.正确进行交流发电机的检测与试验。
四、技术标准和要求1.常见交流发电机各接线柱之间的阻值如表4所示。
2.一般12V发电机转子绕组电阻约为3.5~6Ω,24V的约为15~21Ω。
3.集电环圆柱度不超过0.025mm,厚度不小于1.5mm。
4.电枢轴径向摆差不超过0.10mm。
5.电刷磨损后不得超过原高度的1/2;当电刷从电刷架中露出长度2mm时,电刷弹簧力一般为2~3N。
6.发电机空载试验和发电机负载试验的技术标准如表4所示。
表4 交流发电机的规格及性能五、实训器材1.电器试验台一台,发动机实验台架一台或汽车一辆,硅整流交流发电机一台;2.台钳及平台、蓄电池各一;一字、十字起子大小各一,开口、梅花扳手各一套;3.万用表、弹簧秤、游标卡尺或钢板尺、拉器、百分表各一; V形铁一对;4.油盆、毛刷各一,适量清洗剂、润滑脂、“00”号纱布及棉纱。
六、操作步骤及工作要点(一)硅整流交流发电机的不解体检测用万用表检测发电机各接线端子间的电阻,应与规定相符。
(二)硅整流交流发电机的拆解及清洗1.拧下电刷组件的两个固定螺钉,取下电刷组件;2.拧下后轴承盖的三个固定螺钉,取下后轴承防尘盖,再拧下后轴承处的紧固螺母;3.拧下前后端盖的连接螺栓,轻敲前后端盖,使前后端盖分离;4.从后端盖上拆下定子绕组端头,使定子总成与后端盖分离;5.拆下整流器总成;6.拆下皮带轮固定螺母,从转子上取下皮带轮、半圆键、风扇和前端盖;7.用布或棉纱蘸适量清洗剂擦洗转子绕组、定子绕组、电刷及其它机件。
(三) 硅整流交流发电机的检修1.转子检修(1)转子绕组检修①如图5所示,用万用表R³1档检测两集电环之间电阻,应与标准相符。
若阻值为“∞”,说明断路;若阻值过小,说明短路。
汽车点火系统实验主要内容及目的1.分电器的分解与清洗。
2.分电器的检修。
3.分电器的装复、调整与实验。
技术标准和要求1.分电器轴与衬套的配合间隙为0.01~0.03 mm,极限0.05mm。
2.分电器轴的直线度误差应不大于0.05mm。
离心调节装置的离心块销钉与轴孔配合为0.025~0.08mm。
3.分火头导电片电阻应为1±0.4kΩ。
4.各缸发火间隔角度偏差不大于±1.5°,火花晃动量应在偏差角度内且应不大于1°;5.桑塔纳分电器点火提前角如表3—1—1所示。
表3—1—1 桑塔纳分电器点火提前角实验器材1.万能电器实验台,分电器四个,点火正时仪二个。
2.万用表、兆欧表、游标卡尺、百分表及表座、厚薄规、弹簧秤各一个。
3.开口扳手一套,一字及十字起子各两个,真空泵和真空表各一个。
4.细砂纸、润滑脂、机油、棉纱、油盆、清洗剂及毛刷等。
操作步骤及工作要点分电器型式很多,现在大多采用无触点式分电器。
下面以桑塔纳的霍尔式无触点分电器为例,说明其检修步骤:(一)分电器总成的解体与清洗1.拆除分电器屏蔽罩及分电器盖。
2.取下分火头及防尘罩等。
3.拆除挡圈,将两把起子通过触发器转子的两相对切槽插至挡圈,以分电器壳为支点,小心地向下压起子,取下触发器转子。
4.拆下真空提前装置及霍尔元件。
5.冲出连接销,拆下分电器驱动齿轮,取出分电器轴及离心提前装置等。
6.解体后,用布或棉纱蘸适量清洗剂清洗擦拭各零件。
(二)分电器主要零件的检修1.分火头的检修。
(1)外观检查。
图3—1—1 分火头的检查分火头应无任何裂纹、烧蚀及击穿(分火头顶部金属有一些焦状物是正常的)。
(2)绝缘检查。
如图3—1—1所示,将高压电源(10~20kV)的一根触针接分火头导电片,另一触针对准分火头座孔内,若有火花产生,则说明分火头漏电;也可将分火头倒放在机体上,用发动机高压电进行跳火实验;还可采用兆欧表检测,阻值应为无穷大。
项目五 纯电动、混合动力汽车充电及辅助系统检修任务工单1 充电系统结构原理与检修学生姓名 班级 学号 实训场地工作时间日期工作任务本工作任务共有2项:项目1:充电口识别和检测。
项目2:充电电流检测。
请根据任务要求,确定所需要的场地和物品,并对小组成员进行合理分工,制定详细的工作计划。
准备工作安全须知、检查及记录完成任务需要的场地、设备、工具及材料。
1.安全要求及注意事项 请认真阅读以下内容:(1)实训车辆按要求停在指定工位上,未经老师批准不准启动;经老师批准启动,首先应先检查车轮的安全顶块是否放好,驻车制动是否启用,排档杆是否放在P 档(A/T ),车前没有人在操作;(2)禁止触碰任何带安全警示标示的部件; (3)实训期间禁止嬉戏打闹。
异常记录: 2.场地检查检查工作场地是否清洁及存在安全隐患,如不正常,请汇报老师并及时处理。
异常记录: 3.车辆、台架、总成、部件、充电桩检查(需要/正常打√;不需要/不正常打×,并记录) □纯电动整车 □混合动力整车 □台架 □总成 □部件 □充电桩 其他: 异常记录: 4.设备及工具检查(需要/正常打√;不需要/不正常打×,并记录)个人防护装备:□常规实训工装 □绝缘手套 □绝缘安全帽 □绝缘鞋 □护目镜 其他: 车辆防护装备:□翼子板布 □前格栅布 □地板垫 □座椅套 □转向盘套 其他: 设备及拆装工具:□举升机 □动力电池举升机 □普通拆装工具 □绝缘拆装工具 □故障诊断仪 □示波器 □数字万用表 □绝缘测试仪 □钳形电流表 □红外测温仪 其他: 异常记录:技能操作一 二5.其他材料检查(需要/正常打√;不需要/不正常打×,并记录)材料:□抹布□绝缘胶布□发动机机油□齿轮油□冷却液其他:异常记录:操作流程根据工作任务,小组进行讨论,确定工作计划(流程/工序),并记录。
警告:在没有断开高压线路之前,请勿用手直接触碰前机舱内的高压部件,如果不可避免请借助高压绝缘棒,或者绝缘物质代替。
目录任务四新能源汽车电源系统的检修 (2)【任务描述】 (2)任务情景: (2)任务要求: (2)任务资料: (2)【学习目标及学时】 (3)【工作页学习路径】 (3)学习步骤1:接受任务 (4)学习步骤2:作业准备 (5)引导问题4-1 新能源汽车检测与维修作业前要做哪些准备? (6)学习步骤3:新能源汽车DC-DC 的认识 (6)引导问题4-2 用思维导图画出新能源汽车的电源有哪些? (6)学习步骤4:新能源汽车DC-DC 的结构 (8)引导问题4-3 认识电源系统。
(8)学习步骤5:新能源汽车DC-DC 的工作原理。
(9)引导问题4-4 画出电源控制电路图,并进行实车检测。
(9)引导问题4-5 画出EV450的VCU电源控制电路图,并进行实车检测。
(9)引导问题4-6 画出EV300的VCU电源控制电路图,并进行实车检测。
(9)【学习环节过程控制】.......................................................................... 错误!未定义书签。
【学习环节评价反馈】.......................................................................... 错误!未定义书签。
学习任务工作页专业名称:新能源汽车维修工学一体化课程名称:新能源汽车动力电池及能量管理系统检修任务四新能源汽车电源系统的检修【任务描述】任务情景:一辆纯电动汽车到达维修店,客户报告充电系统存在故障。
维修技师接到通知后,开始进行故障检修。
任务要求:根据任务要求,以下是纯电动汽车充电系统故障检修的任务要求:接收维修任务:学生接收到客户报告充电系统故障的维修任务后,确认车辆首次维护要求已达到,并开具维修工单。
沟通与确认:学生与客户(教师或学生扮演)进行充分沟通,确认故障症状和客户的描述,并确保了解车辆的使用情况和任何特殊要求。
新能源充电设施安全检查项目及方法随着新能源汽车的快速发展,充电设施的安全问题备受关注。
为确保新能源充电设施的安全稳定运行,需要进行定期的安全检查。
下面将介绍新能源充电设施安全检查的项目及方法。
一、外观检查1.检查充电设施的外观是否完好,包括充电桩、充电枪和连接线等部件是否有损坏、老化或脱落现象。
2.检查充电设施周围环境是否存在易燃易爆的物质,并对充电设施的附近进行清理,确保无杂物和易燃物质。
二、电气安全检查1.检查充电设施及其接线的绝缘电阻是否符合规定要求,并记录测试结果。
2.检查充电设施的接地电阻是否符合规定要求,并记录测试结果。
3.检查充电设施的漏电保护和过电流保护装置是否正常工作,通过检查其动作状况和测试其保护功能来判断。
4.检查充电设施的电源线和连接线是否有损坏、老化或内部接线松动等问题。
三、通讯检查1.检查充电设施与通讯网络的连接是否正常,并测试通讯功能是否正常。
2.检查充电设施的电能表和收费系统是否正常工作,通过对电能表的示值和收费系统的操作进行核对来判断。
四、机械安全检查1.检查充电设施的固定方式是否牢固,包括充电桩的固定底座、充电枪的固定装置等,确保其不会因机械振动导致松动或倾斜。
2.对充电设施的充电枪进行机械性能测试,包括插拔力测试、锁定力测试等,确保操作方便且符合标准要求。
五、安全警示和应急措施检查1.检查充电设施的警示标识和使用说明是否齐全,并能够清晰可见。
2.检查充电设施周围的安全防护设施是否完善,如防护栏、灭火器、紧急停机装置等,并进行功能测试。
六、检查记录和评估1.对充电设施的安全检查结果进行记录,并将记录保存备查。
2.对充电设施存在的安全问题进行评估和分析,确定需要采取的修复和改进措施,并制定相应的计划。
1.规定检查周期,定期进行安全检查,可根据充电设施的使用频率和环境条件确定检查周期。
2.进行定期维护,包括对电气连接的检查、紧固件的检查、清洁和润滑部件、更换老化部件等。
项目4 充电系线路检测
一、项目编号:DQ 4
二、情景设计:一辆桑塔纳轿车在行驶过程中发现汽车充电指示灯亮,经检测后怀疑是充电系线路出现问题,引导学生进行线路分析和检测:
三、主要内容及目的
1.掌握充电系的线路连接及电流走向分析。
2.掌握充电系线路故障的检测方法和步骤。
四、技术标准和要求
1.充电系线路的连接应符合原车技术要求。
2、检测方法正确,思路清晰。
五、实训器材
1.充电、着车性能良好的发动机实验台架一台或汽车一辆;
2.常用工具一套,万用表一个,导线、试灯若干。
六、操作步骤及工作要点
1.充电系线路分析
充电系由发电机、调节器、蓄电池、充电指示灯及点火开关等组成。
内装式全集成电压调节器硅整流发电机与蓄电池的工作关系如图19所示。
起动发动机时先接通点火开关Lg-SW,电流由蓄电池的正极→点火开关Lg-SW→充电指示灯→发电机磁场线圈→集成电路调节器功率管VT1→搭铁→蓄电池负极,此时充电指示灯亮,由蓄电池提供发电机的励磁电流。
发动机运转带动发电机发电,当发电机磁场二极管端的输出电压与蓄电池的端电压大致相等时,充电指示灯熄灭,由发电机定子线圈通过磁场二极管供给磁场线圈的磁场电流,并由集成电路调节器控制磁场电流的大小,稳定发电机的输出电压,对蓄电池充电的同时向负载供电。
图19 内装式调节器发电机充电线路
外装式调节器发电机充电线路如图20所示,其特点是使用电流表指示发电机工作状态。
2.桑塔纳充电系线路分析
桑塔纳充电系采用11管的硅整流发电机,它集整流器和电压调节器于一体,采用内置结构。
充电系由蓄电池、点火开关、充电指示灯和发电机等组成。
其充电线路如图21所示。
当点火开关接通时,电流由蓄电池“+”接线柱经电缆至起动机的“30”接线柱,再经红色导线、中央接线板P后与点火开关“30”接柱接通,经点火开关“15”由黑色导线进入仪表板14孔黑色插接件,经过仪表板印刷线路板到R2和充电指示灯串接线与R1并联电路,经过一只二极管再接到仪表板14孔黑色接插件,由蓝色导线与中央接线板A16连接,经内部连通D4结点,又经T1插件后,用蓝色导线接到发电机D+接柱。
发电机B+接线柱经红色导线接至起动机“30”接柱后,由电缆接至蓄电池的“+”极。
3.充电系线路检测
检测时使用万用表,采用逐点搭铁检测法可确诊断路部位,采用依次拆断检测法可确诊短路搭铁部位。
检测程序可从前向后,也可从后向前,或从中间向前、向后依次选择各个节点进行。
主要分两个线路的检测:一是励磁线路(在点火开关ON时逐点检测);二是充电线路(在点火开关OFF时逐点检测,注意在拆下连接电枢的导线时应先断开蓄电池的火线或搭铁线,防止大电流搭铁而烧线)。
七、注意事项
1.检测发电机电枢“B+”时,注意此点电压不受点火开关控制,严禁其引线搭铁短路。
2.严禁使用搭铁试火法检测线路节点是否有电。
八、考核要求
1.正确进行充电系的线路连接。
2.正确分析充电系的线路电流走向。
3.能全面检测充电系的线路。
九.考核时间:30分钟
十.配分、评分标准(如表9)。
