电缆桥架弯头图集
电缆桥架是什么：
电缆桥架归于一款为维护电缆而衍生的产品，它能够维护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。
电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。
安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
电缆桥架弯头配件介绍：
以上便是桥架配件图片名称大全的介绍，希望大家看完之后对电缆桥架和桥架配件的认识有所帮助。
**小区中桥架的各种名称**随着现代城市建设的飞速发展，住宅小区作为城市生活的重要组成部分，其内部设施也日益完善。
在小区中，我们常常可以看到各种各样的桥架，它们发挥着不可替代的作用。
以下为您介绍小区常见的几种桥架及其名称：1. **电缆桥架**：也被称作线槽桥架。
它们是保障电线电缆的放置和运行的重要设施。
由于电缆不能直接裸露在外，这种桥架起到支撑和保护的作用。
其构造设计能够使电缆和电线免于外界的损坏，例如防水、防尘和防鼠等。
2. **通信桥架**：此类桥架专为通信线路设计，用于支撑和保护电话线、网线等通信线路。
随着网络技术的不断进步，通信桥架在现代小区中越来越重要。
3. **照明桥架**：这是为了支撑小区道路灯、园林灯和其他公共照明设备而特别设计的。
这种桥架的主要功能是为这些照明设备提供稳定的支撑，并确保电力的安全传输。
4. **空调外机桥架**：在一些大型住宅小区或高层公寓中，空调外机往往不能直接放置在地面上。
因此，专门设计的空调外机桥架应运而生，为空调外机提供稳固的支撑平台。
5. **消防桥架**：专为小区的消防系统设计的。
这种桥架主要用于支撑消防管道、喷头和其他消防设施，确保在紧急情况下能够迅速有效地进行灭火。
6. **综合布线桥架**：为了满足现代家居对多媒体的需求，综合布线桥架应运而生。
它可以承载各种弱电线路，如音频、视频、控制信号等，确保家庭多媒体系统的稳定运行。
7. **排水桥架**：专为排水系统设计的。
其主要功能是收集和排放雨水、废水等，确保小区排水系统的畅通无阻。
8. **天然气管道桥架**：在一些使用天然气的小区中，天然气管道需要得到特殊的保护。
这种桥架能够确保管道的安全，同时避免任何可能的泄漏事故。
9. **监控系统桥架**：为小区的监控设施而设计的。
支撑和保护摄像头、录像机等监控设备，确保小区的安全监控工作得以顺利进行。
总的来说，小区中的这些桥架虽然名称各异，但都为居民的生活提供了便利和安全保障。
电缆桥架规格型号大全()电缆桥架对于从事水电行业的师傅来说并不陌生。
托盘可以有效防止外界因素对槽内线缆的损坏，但是很多人在购买线缆托盘时根本不知道有多少规格型号。
？？下面就详细说说电缆桥架的规格、型号、种类、材质、安装附件。
电缆桥架型号：槽式电缆桥架、梯式电缆桥架、托盘式电缆桥架电缆桥架材质分为：镀锌电缆桥架、喷涂电缆桥架、不锈钢电缆桥架、镀彩电缆桥架、分隔式电缆桥架、加强节能型电缆桥架、铝合金电缆桥架、热浸锌电缆桥架、氧化铝电缆桥架、防火电缆桥架等等电缆桥架安装配件：水平三通、水平弯通、上弯通、垂直下弯通、中分大小头、45度水平弯、垂直左下弯通、垂直左上弯通、垂直右上弯通、下角垂直三通、下边垂直三通、上垂直三通、高低让弯、左让弯、水平四通、垂直上弯通、垂直右下弯通、下垂直三通、异形三通等等电缆桥架壁厚厚度包括：0.5、0.8、1.0、1.2、1.5、2.0、2.5、3.0（单位是：mm）电缆桥架规格和型号，花了3个小时整理出来，手都废了（视频解说）电缆桥架规格表（宽mm*高mm）40*15、40*20、40*25、40*30、40*4050*15、50*20、50*25、50*30、50*40、50*5060*15、60*20、60*25、60*30、60*40、60*50、60*6070*30、70*40、70*50、75*5080*20、80*25、80*30、80*40、80*50、80*60、80*70、80*80100*40、100*50、100*60、100*65、100*70、100*75、100*80、100*100120*40、120*50、120*60、120*65、120*80、120*100、120*120150*50、150*60、150*65、150*70、150*75、150*80、150*100、150*120、150*150200*50、200*60、200*65、200*70、200*75、200*80、200*100、200*120、200*150、200*200、250*80250*100、250*120、250*125、250*150、250*200300*80、300*100、300*120、300*150、300*200、300*250 350*150、350*200400*100、400*150、400*200、400*250、400*300450*200500*100、500*150、500*200、500*250、500*300600*100、600*150、600*200、600*250、600*300700*100、700*150、700*200800*100、800*150、800*200、800*250、800*300、800*400 900*150、900*2001000*100、1000*150、1000*200、1000*250、1000*300、1000*4001200*100、1200*150、1200*200、1200*300、1200*4001400*100、1400*1501500*250（以上电缆桥架规格较为常见，特殊规格也支持定制）。
东莞文兴桥架厂官网：

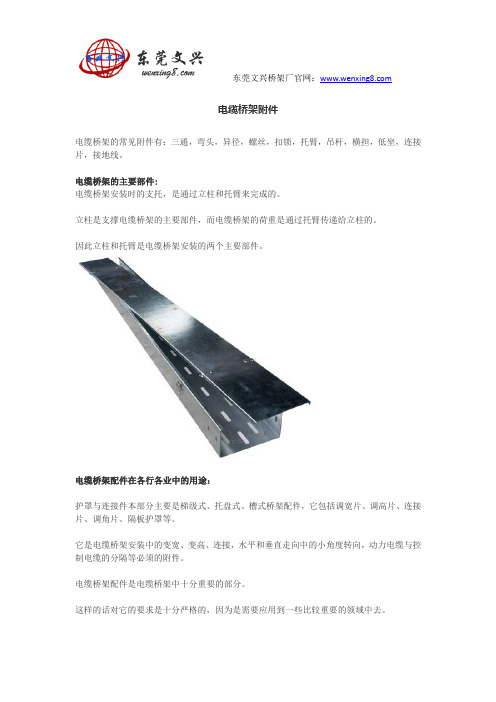

电缆桥架附件
电缆桥架的常见附件有：三通，弯头，异径，螺丝，扣锁，托臂，吊杆，横担，低坐，连接片，接地线。
电缆桥架的主要部件:
电缆桥架安装时的支托，是通过立柱和托臂来完成的。
立柱是支撑电缆桥架的主要部件，而电缆桥架的荷重是通过托臂传递给立柱的。
因此立柱和托臂是电缆桥架安装的两个主要部件。
电缆桥架配件在各行各业中的用途：
护罩与连接件本部分主要是梯级式、托盘式、槽式桥架配件，它包括调宽片、调高片、连接片、调角片、隔板护罩等。
它是电缆桥架安装中的变宽、变高、连接，水平和垂直走向中的小角度转向，动力电缆与控制电缆的分隔等必须的附件。
电缆桥架配件是电缆桥架中十分重要的部分。
这样的话对它的要求是十分严格的，因为是需要应用到一些比较重要的领域中去。
东莞文兴桥架厂官网：
主要包括各种电缆、管缆卡子和连接、紧固螺栓等一些桥架配件，所有连接、紧固螺栓电缆卡子全部镀锌，其它槽板、花孔角铁表面处理分有静电喷塑、镀锌、喷漆三种。
按膨胀螺栓规格先用ZIC2-22型电陲（冲击电钻）钻孔，然后插入膨胀螺栓。
装上工件，旋紧螺母。

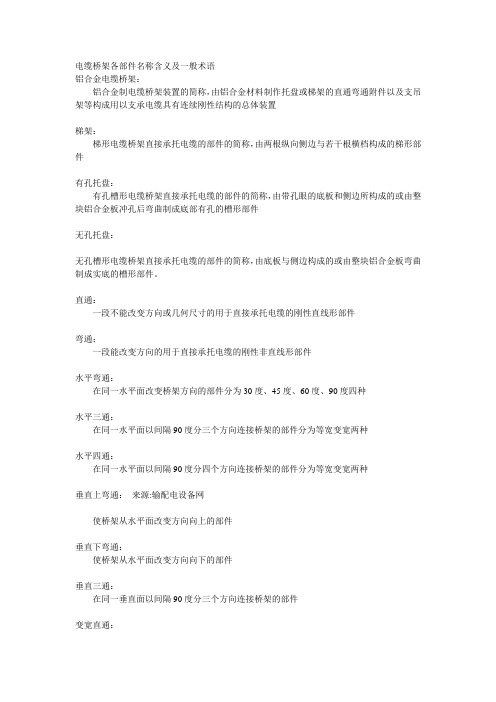

电缆桥架配件总体上的介绍：
电缆桥架系指电缆梯架、电缆托盘及金属线槽。
电缆桥架主要有钢制、铝合金制及玻璃钢制等。
钢制桥架配件表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉沫静电喷涂等工艺。
电缆桥架的安装主要有沿顶板安装。
沿墙水平和垂直安装、沿竖井安装、沿地面安装。
沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。
常用桥架配件图及名称Li下垂直三通5:水平三通下角垂直三通垂直右上弯通通6:上角垂直三AA垂直左上弯通垂直右下弯通水平弯通垂直上弯通垂直下弯通LA异径接头2下平异下平blug.sirici.Gurn.Ciri/bs^lcjkbluy.siriEi.GCjrn.'jri/bs^lcik径接头1异径接头2上平异上平blug.sirici.Gum.Ciri/bs^lcjkbluy.siriEi.Gum.'jri/bs^lcik径接头2异径接头1blug.sirici.Gurn.Ciri/bs^lcjk 垂直四通水平四通■槽式桥架空间布置示意怪]SpaceLayourSketchMat)ofChannelTypeCableTray伞曲上唏遇右平肾谄C-OPA|描-0>2桥架空间布置图C-03AC-OSA-^C-Q1& 上ifi中血三靖届蛭Ht去^-G4C~bloxj-ll洒~C-03F朮日8172口加刚乂槽式垂直右三通.~F 迈宰曰ms 二汩XQ 」-C-3E ¥_平寻.兰卫辿血 下罕异徑挂头XQJ-C-时 -c-JB 上辽奎豆等径三退NQl-C-32 担开三违XQJ-C-3T 録运封头g-匚 ■14Rm 右FF 三通）CQ 」・C ・dK A 晅至鳄屋上參亘XQ 」-L-J5C E 451^＞淬导径竺i 旦XQ 」-匚-4宁丄 JU 壬巨琴径WF 窒jSg 」C-2D =Ssi5XQJ-C-2H *=^ST^1SXQJ-C-2C 壬巨臬径石■序頁XQM-2E 尔骨逻写週XQ 」-C-2A 垂亘砌止程歓Q 」-匚-兀 B^XQJ-1A 垂亘答匪上珂谨XQ 」Q 旷。
