水闸金属结构技术条款1. 金属结构制造、采购及安装1.1工程范围(1)本章规定适用于由承包人负责的本工程范围内铸铁闸门和螺杆启闭机的采购、制造与安装等。
(2)主要工作内容(包括,但不限于):施工准备、所用金属结构的采购、制造、运输、保管、安装、试验以及质量检查和验收等所需的人工、材料以及使用设备和辅助设施等全部工作。
金属结构工程量表1.2技术标准与规范本合同项下所有设备的设计、材料、制造、安装、试验、检验、验收、包装及运输等应符合下列国标或部颁标准,或至少不低于这些标准的国际通用标准。
当承包人采用国际标准、其他国家标准或专业制造厂内部的标准时,必须报经买方批准备案。
但这种批准并不解除承包人承担的合同项下的任何责任。
本章节引用标准主要有(但不限于):(1)《水利水电工程启闭机设计规范》SL41-2011(2)《水利水电工程钢闸门设计规范》SL74-2013(3)《水利水电工程钢闸门制造安装及验收规范》GB/T14173-2008(4)《水利水电工程启闭机制造安装及验收规范》SL381-2007(5)《水工金属结构焊接通用技术条件》SL36-2006(6)《水工金属结构防腐蚀规范》SL105-2007(7)《灰铸铁件》GB/T 9439-2010(8)《铸造铜合金技术条件》GB1176-2013(9)《铸造尺寸公差、几何公差与机械加工余量》GB/T6414-2017(10)《铸铁闸门技术条件》SL545-2011以上标准是设计、制造、安装及验收必须依照的标准,但不限于此。
如以上标准在合同执行时有新版本颁布,则应以新版本替代。
当标准之间的技术要求和参数不一致时,均以要求严格的标准内容为执行标准。
1.3铸铁闸门制造和安装技术要求1.3.1闸门的制造技术要求1.3.1.1 生产资质制造厂家应具有国家颁发的中型或以上铸铁闸门全国工业产品生产许可证。
要求通过ISO9001以上的体系认证,有生产经验,产品使用有3年以上的工程实例。
启闭机闸门施工方案1. 引言启闭机闸门是用于控制水流、车辆和行人流动的重要设施。
本文档将介绍启闭机闸门施工方案,包括施工准备、施工步骤和注意事项。
2. 施工准备在进行启闭机闸门施工前,需要进行以下准备工作:2.1 设计方案确认确认设计方案,包括闸门尺寸、材料、控制系统等。
2.2 施工队伍组建组建专业施工队伍,包括施工人员、监理人员和安全员。
2.3 施工材料准备准备所需的施工材料,如钢材、电气设备等。
确保材料质量符合要求,并进行检查和验收。
2.4 施工机械准备准备所需的施工机械,如吊车、起重机等。
确保机械设备完好并具备相应的安全措施。
2.5 安全措施制定施工安全计划,包括安全防护措施、施工区域划定等。
确保施工过程中的安全。
3. 施工步骤根据设计方案,按照以下步骤进行启闭机闸门的施工:3.1 临时围护在施工区域周围搭建临时围护,确保施工现场的安全。
围护物应稳固可靠,禁止未经许可者进入。
3.2 基础施工根据设计方案,进行基础的施工工作,包括地基开挖、基础浇筑等。
确保基础牢固、稳定。
3.3 闸门安装将启闭机闸门安装到预留位置上,确保闸门安装牢固。
按照设计要求进行调整和校正。
3.4 控制系统安装安装闸门的控制系统,包括电气设备、传感器等。
确保控制系统正常运行。
3.5 调试测试对已安装好的启闭机闸门进行调试测试,检查闸门的开闭情况、控制系统的运行情况等。
3.6 竣工验收完成闸门安装和调试后,进行竣工验收。
验收包括对设备的功能、外观、安全性等进行检查和测试。
4. 注意事项进行启闭机闸门施工时,需要注意以下事项:•确保施工现场安全,严禁无关人员进入施工区域。
•使用合格的施工材料,确保闸门质量符合设计要求。
•严格按照设计方案进行施工作业,不得随意更改。
•按照标准操作程序进行施工作业,确保施工质量。
•做好设备保养和维护工作,延长使用寿命。
5. 结论本文档详细介绍了启闭机闸门施工方案,包括施工准备、施工步骤和注意事项。
闸门启闭机施工方案项目背景闸门启闭机是一种用于控制水位的设备,广泛应用于水利工程和航道工程中。
本方案旨在介绍闸门启闭机的施工流程、注意事项和安全措施,以确保施工顺利进行。
施工流程1.施工准备阶段:–组织人员:确定施工队伍,包括操作员、工程师和安全人员。
–运输设备:准备所需的起重设备和运输设备,确保其完好和符合要求。
–施工材料:准备所需的材料和工具,包括闸门启闭机、螺栓等。
2.基础施工:–确定闸门启闭机的位置和角度,并标出施工的控制点。
–在基础上钻孔,将闸门启闭机的基座固定在地面上。
–安装起重设备,悬挂闸门启闭机,将其置于基座上,并调整水平。
3.电气连接:–连接电缆和控制线路,确保电气系统的正常运行。
–进行电气测试,检查所有线路和电器元件是否正常。
–完成电气绝缘和接地工作,确保施工安全。
4.启闭机调试:–进行闸门启闭机的功能测试,确保其正常启闭和运行。
–调整启闭速度和力度,以满足实际工作的要求。
–检查启闭机的自动控制系统,确保其可靠性和稳定性。
5.安全措施:–在施工现场设置明显的警示标志,提醒人员注意安全。
–指定专人负责监督施工现场,确保施工按照规定进行。
–给施工人员提供必要的个人防护用品,并进行安全培训。
注意事项•施工前应仔细阅读相关的施工图纸和技术规范,确保施工符合要求。
•施工过程中应严格按照操作规程进行,不得随意变更施工方法。
•施工现场应保持整洁,杂物和垃圾应妥善处理,确保施工环境安全。
•施工过程中,应注意与其他工程和设备的协调,避免相互干扰。
•施工结束后,应及时进行检查和测试,确保闸门启闭机的正常运行。
安全措施1.操作人员应熟悉闸门启闭机的操作和维护要求,并按照相关规定进行操作。
2.确保起重设备和运输设备的安全性能,定期进行检查和维护。
3.在闸门启闭机悬挂和调试过程中,应严格控制起重设备的运行,确保人员安全。
4.施工现场应设立安全警示区域,非施工人员不得进入。
5.施工人员应佩戴好个人防护用品,如安全帽、安全鞋、手套等。
螺杆式启闭机制作方法螺杆式启闭机是一种常用的机械装置,用于实现门窗的启闭。
它的结构简单、可靠性高、使用寿命长,广泛应用于各种建筑和机械设备中。
螺杆式启闭机的制作方法可以分为以下几个步骤:1. 材料准备:螺杆式启闭机的主要材料是金属材料,如铝合金、不锈钢等。
根据实际需要选择合适的材料,并进行材料切割、折弯等加工。
2. 设计螺杆:螺杆是螺杆式启闭机的核心部件,它通过旋转来推动门窗的启闭。
根据门窗的大小和重量,设计合适的螺杆尺寸和螺距。
螺杆可以使用CAD软件进行设计,并将设计好的螺杆图纸导入数控机床进行加工。
3. 制作螺母:螺杆式启闭机的另一个重要部件是螺母。
螺母是与螺杆配合使用的,它可以沿螺杆的螺纹运动,并推动门窗的启闭。
螺母可以采用铸造或机械加工的方式制作,确保与螺杆的配合精度。
4. 安装传动装置:螺杆式启闭机的传动装置包括电机、减速器和联轴器等。
电机提供动力,减速器将电机的高速旋转转换为螺杆的低速旋转,联轴器将减速器和螺杆连接起来。
根据实际需要选择合适的传动装置,并进行安装和调试。
5. 安装门窗:将螺杆式启闭机固定在门窗上,并将螺杆与螺母配合好。
根据门窗的结构和重量,选择合适的固定方式,并进行固定和调整,确保门窗的启闭平稳。
6. 进行测试:安装完成后,进行螺杆式启闭机的测试。
测试包括启闭的顺畅程度、噪音情况、负载能力等。
根据测试结果进行调整和优化,确保螺杆式启闭机的性能达到预期要求。
螺杆式启闭机制作方法较为简单,但在实际操作中仍需要注意以下几点:1. 材料选择要合理:根据门窗的使用环境和要求,选择合适的材料,以确保螺杆式启闭机的使用寿命和稳定性。
2. 加工精度要高:螺杆和螺母的加工精度直接影响螺杆式启闭机的性能。
加工过程中要注意控制尺寸和形状的精度,确保螺杆和螺母的配合精度。
3. 安装调试要细致:安装过程中要注意螺杆和螺母的配合,确保启闭的平稳和顺畅。
同时,要进行充分的测试和调试,确保螺杆式启闭机的性能符合要求。

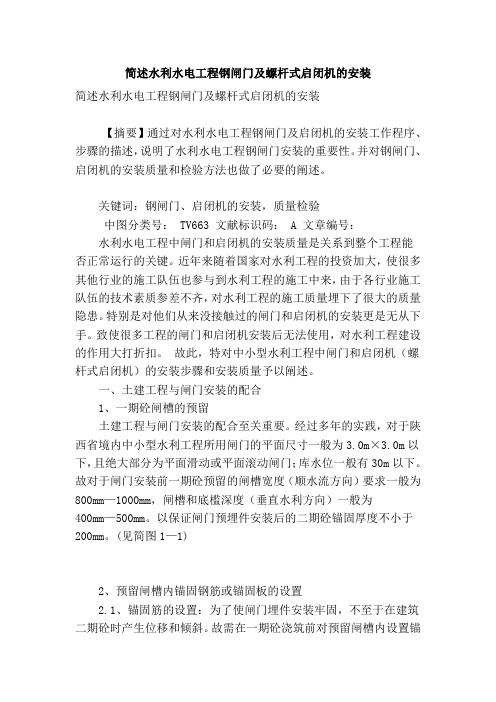

简述水利水电工程钢闸门及螺杆式启闭机的安装简述水利水电工程钢闸门及螺杆式启闭机的安装【摘要】通过对水利水电工程钢闸门及启闭机的安装工作程序、步骤的描述,说明了水利水电工程钢闸门安装的重要性。
并对钢闸门、启闭机的安装质量和检验方法也做了必要的阐述。
关键词:钢闸门、启闭机的安装,质量检验中图分类号: TV663 文献标识码: A 文章编号:水利水电工程中闸门和启闭机的安装质量是关系到整个工程能否正常运行的关键。
近年来随着国家对水利工程的投资加大,使很多其他行业的施工队伍也参与到水利工程的施工中来,由于各行业施工队伍的技术素质参差不齐,对水利工程的施工质量埋下了很大的质量隐患。
特别是对他们从来没接触过的闸门和启闭机的安装更是无从下手。
致使很多工程的闸门和启闭机安装后无法使用,对水利工程建设的作用大打折扣。
故此,特对中小型水利工程中闸门和启闭机(螺杆式启闭机)的安装步骤和安装质量予以阐述。
一、土建工程与闸门安装的配合1、一期砼闸槽的预留土建工程与闸门安装的配合至关重要。
经过多年的实践,对于陕西省境内中小型水利工程所用闸门的平面尺寸一般为3.0m×3.0m以下,且绝大部分为平面滑动或平面滚动闸门;库水位一般有30m以下。
故对于闸门安装前一期砼预留的闸槽宽度(顺水流方向)要求一般为800mm—1000mm,闸槽和底槛深度(垂直水利方向)一般为400mm—500mm。
以保证闸门预埋件安装后的二期砼锚固厚度不小于200mm。
(见简图1—1)2、预留闸槽内锚固钢筋或锚固板的设置2.1、锚固筋的设置:为了使闸门埋件安装牢固,不至于在建筑二期砼时产生位移和倾斜。
故需在一期砼浇筑前对预留闸槽内设置锚固钢筋,以便于闸门预埋件的安装和加固。
锚固钢筋的直径视闸门的大小而定,一般情况下,闸门平面尺寸在1.0m×1.0m以下时,预埋锚固钢筋直径为Φ12,闸门平面尺寸大于1.0m×1.0m时,锚固钢筋直径为Φ16.锚固钢筋在一期砼中的锚固长度不小于300mm,(且须与闸室内所配置钢筋连接)外露长度不小于150mm,埋设间距为@300.以便于与闸门预埋件拉接钢筋焊接。
水利闸门施工中的启闭机构安装与调试技术水利工程中的闸门是一种重要的水利设施,用于控制水流、调节水位和防洪等功能。
而启闭机构则是闸门运行的核心部件,对于保障闸门的正常运行和安全性至关重要。
本文将从启闭机构的选型、安装与调试等方面进行论述。
一、启闭机构选型在水利闸门施工中,启闭机构的选型是关键的一步。
根据工程需要和具体情况,可以选择液压启闭机构、电动启闭机构或手动启闭机构。
液压启闭机构是目前应用较广泛的一种启闭机构,它具有操作简便、启闭力大、响应快速的特点。
液压启闭机构适用于大型闸门,能够在较短的时间内实现闸门的开启和关闭。
电动启闭机构是一种便捷且高效的启闭机构,通过电动机驱动实现闸门的启闭。
电动启闭机构适用于中小型闸门,操作方便,可以实现自动化控制。
手动启闭机构是传统的一种启闭机构,通过人力操纵实现闸门的启闭。
手动启闭机构适用于小型闸门,具有成本低、维护简便等特点。
但是由于操作需要依靠人力,相对较为耗时和劳动密集。
二、启闭机构安装启闭机构的安装是保障其正常运行的前提。
在启闭机构安装前,首先需要进行基础的准备工作,包括勘测、测量和安全评估等。
然后根据闸门的尺寸和形状,选择适当的安装方法。
对于液压启闭机构和电动启闭机构,其安装过程相对复杂,需要注意以下几点:一是确保基础牢固,能够承受启闭机构的重量和运行力;二是根据设备要求进行吊装和安装,确保各个部件的位置和角度准确无误;三是安装过程中要注意保护好启闭机构的液压、电气等部件,以免受到损坏。
对于手动启闭机构,其安装相对简单,主要包括支承底架的安装和调整。
在安装过程中,要确保底架水平稳固,并保证手动启闭机构与闸门的连接可靠。
三、启闭机构调试启闭机构安装完成后,需要进行调试工作,以验证其性能和运行情况。
调试过程中需要注意以下几点:一是检查启闭机构的各个部件是否正常运行,特别是关键的液压、电气设备;二是逐个操作启闭机构,观察闸门的启闭情况,确保其运行平稳、无异常;三是进行负载实验,测试启闭机构的启闭力和承载能力是否符合设计要求。
简述水利水电工程钢闸门及螺杆式启闭机的安装在水利水电工程中,钢闸门是非常重要的一种水工结构,用于控制水的流量和水位。
而螺杆式启闭机则是控制钢闸门启闭的关键设备之一。
本文将简述水利水电工程钢闸门及螺杆式启闭机的安装过程。
钢闸门的安装1. 钢闸门的选型和预制在钢闸门的安装前,需要根据工程的设计要求选择合适的钢闸门,并进行预制。
预制过程中需要注意以下几点:•按照设计要求进行制作,确保尺寸精确。
•做好钢闸门的防锈涂装工作,确保其在使用中不会出现腐蚀等问题。
•做好钢闸门的保护工作,确保在运输、吊装等过程中不会受到损坏。
2. 钢闸门的运输和吊装在进行钢闸门的运输和吊装时,需要注意以下几点:•确保运输车辆符合相关的安全标准,避免在运输过程中出现意外。
•采用合适的吊装工具和措施,确保钢闸门在吊装过程中不会发生倾斜、滑动等问题。
•在摆放钢闸门时,需要保证其处于平稳的位置,避免出现倾斜等情况。
3. 钢闸门的固定和安装在固定和安装钢闸门时,需要注意以下几点:•确保固定螺栓的数量和位置符合设计要求,避免在使用中出现安全隐患。
•确保钢闸门能够灵活启闭,能够满足工程要求。
螺杆式启闭机的安装1. 螺杆式启闭机的选型和预制在螺杆式启闭机的安装前,需要根据工程的设计要求选择合适的螺杆式启闭机,并进行预制。
预制过程中需要注意以下几点:•按照设计要求进行制作,确保尺寸精确。
•做好螺杆式启闭机的防锈涂装工作,确保其在使用中不会出现腐蚀等问题。
2. 螺杆式启闭机的吊装和固定在进行螺杆式启闭机的吊装和固定时,需要注意以下几点:•采用合适的吊装工具和措施,确保螺杆式启闭机在吊装过程中不会发生倾斜、滑动等问题。
•确保固定螺栓的数量和位置符合设计要求,避免在使用中出现安全隐患。
3. 螺杆式启闭机的调试和使用安装完螺杆式启闭机后,需要进行调试,以确保其能够正常工作。
调试过程中需要注意以下几点:•确保线路、传动装置等连接正确。
•确保启闭机能够准确、灵活的控制钢闸门的启闭。
闸门启闭机拦污栅等金属结构设备制造技术要求一、供货范围(一)闸门、启闭机、拦污栅、埋件及其成套设备。
(二)地脚螺栓(含螺栓、螺母)、预埋钢板、基础埋件。
(三)启闭机需配置防雨防尘罩。
二、铸铁闸门的制造要求(一)一般要求1、材料(1)铸铁闸门材料采用HT200~300灰铁,材质应符合GB/T9439的要求。
(2)门框材料同闸门材料。
(3)除表面涂漆外,不得使用与闸门及门框不同的其他任何材料。
2、闸门结构型式:闸门结构型式采用拱形结构型式。
3、闸门单向止水结构型式:闸门采用机加工硬止水型式。
4、闸门双向止水闸门侧止水结构型式采用双立框与弹性止水条联合的止水方式,底止水采用橡胶止水;5、闸门挡水水头:详见相关图纸。
(二)主要构件要求1、门板(1)门板按设计水头设计,其拉伸、压缩和剪切强度不得超过许用应力的80%,且门板的计算厚度应增加2mm的腐蚀余量,挠度应不大于构件长度的1/1500。
(2)门板与座面和楔块的接触面应分别进行机加工,门板与导轨的最大间隙不得超过1.0mm。
(3)闸孔尺寸在2.5m以下应进行整体铸造,闸孔尺寸在2.5m(含2.5m)以上的可以设计成组装式,门板节间止水面处错位偏差不得大于0.1mm。
2、门框(1)门框应采用整体铸造,其拉伸、压缩和剪切强度不得超过许用应力的80%。
(2)门框的计算厚度应增加2mm的腐蚀余量。
(3)所有形成连接或支承的工作面应进行机加工,直接用螺栓连接到基础埋件的加工面。
(4)门框上应设置闸门安装基准。
3、导轨(1)导轨可用螺栓(螺钉)与门框相接,或与门框整体铸造。
导轨上所有支承面和接触面应进行机加工。
(2)导轨按设计水头设计,其拉伸、压缩和剪切强度不得超过许用应力的8026,导轨的设计长度不小于闸孔高度的1.5倍。
(3)应采取防止螺栓固定的导轨横向移动的措施,导轨应能承受由于水压和楔块作用产生的推力。
4、吊耳(1)门板的上端应设吊耳,以与螺杆连接。
吊耳中心线与门叶中心线偏差不超过2mm。
螺杆启闭机制造方案及制作工艺(河北海宏水工机械有限公司整理)一,水利水电工程启闭机制造安装及验收规范-规范性引用文件GB/T 191 包装、储运图示标志GB/T 197 普通螺纹公差GB/T 699 优质碳素结构钢技术条件GB/T 700 碳素结构钢GB/T 983 不锈钢焊条GB/T 985 气焊、手工弧焊及气体保护焊坡口基本型式和尺寸GB/T 986 埋弧焊焊缝坡口基本型式和尺寸GB/T 1182 形状和位置公差通则、定义、符号和图样表示法(eqv ISO 1101)GB/T 1184 形状和位置公差未注公差值(eqv ISO 2768-2)GB/T 1228 钢结构用高强度大六角头螺栓(neq ISO 7412)GB/T 1229 钢结构用高强度大六角螺母(neq ISO 4775)GB/T 1230 钢结构用高强度垫圈(neq ISO 7416)GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T 1348 球墨铸铁件GB/T 1497 低压电器基本标准GB/T 1591低合金高强度结构钢(neq ISO 4950)GB/T 1800.2 极限与配合基础第2部分:公差、偏差和配合的基本规定GB/T 1801 极限与配合公差带与配合的选择(eqv ISO 1829)GB/T 2970 中厚钢板超声波检验方法GB/T 3077 合金结构钢(neq DIN EN 10083-1)GB/T3098.1 螺栓、螺钉和螺柱的性能等级和材料GB/T 3098.2 螺母的性能等级和材料GB/T 3181 漆膜颜色标准样本GB/T 3323 钢熔化焊接接头射线照和质量分级GB/T 3766 液压系统通用技术条件(eqv ISO 4413)GB/T 3811 起重机设计规范GB/T 5014 弹性柱销联轴器GB/T 5117 碳钢焊条(eqv ANSI/AWS A5.1)GB/T 5118 低合金钢焊条(neq ANSI/AWS A5.5)GB/T 5293 埋弧焊用碳钢焊丝和焊剂(eqv ANSI/AWS A5.17)GB/T 5796.1 梯形螺纹牙型GB/T 5796.2 梯形螺纹直径与螺距系列GB/T 5796.3 梯形螺纹基本尺寸GB/T 5796.4 梯形螺纹公差(eqv ISO 2904)GB/T5975 钢丝绳用压板GB/T 6402 钢锻件超声波检验方法(neq JIS G587)GB/T 7233 铸钢件超声波探伤及质量评定标准(neq BS 6208)GB/T 8110 气体保护焊用碳钢、低合金钢焊丝(neq ANSI/AWS)GB/T 8918 重要用途钢丝绳(ISO 3154:1988,MOD)GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级(eqv ISO 8501-1)GB/T 9286 色漆和清漆漆膜的划格试验(eqv ISO 2409)GB/T 9439 灰铸铁件GB/T 10089 圆柱蜗杆涡轮精度GB/T 10095 渐开线圆柱齿轮精度GB/T 11345 钢焊缝手工超声波探伤方法和探伤结果分析GB/T 11352 一般工程用铸造碳钢件(neq ISO 3755)GB/T 12470 低合金钢埋弧焊剂(neq ANSI/AWS A5.23)GB/T 13306 标牌GB/T 13384 机电产品包装通用技术条件GB/T14039 液压传动油液固体颗粒污染等级代号(eqv ISO 4406)GB/T 20118 一般用途钢丝绳(ISO/DIS 2408:2002,MOD)GB 1497 低压电器基本标准GB 50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50205 钢结构工程施工质量验收规范SL 35 水工金属结构焊工考试规则SL 36 水工金属结构焊接通用技术要求SL 41 水利水电工程启闭机设计规范SL 105 水工金属结构防腐蚀规范JB/T5926 振动时效效果评定方法JB/T6061 焊缝磁粉检验方法和缺陷磁痕的分级JB/T 6062 焊缝渗透检验方法和缺陷痕迹的分级JB/T 8854.1 GCLD型鼓形齿式联轴器JB/T 10375 焊接构件振动时效工艺参数选择及技术要求二,螺杆启闭机零部件制造技术要求1,螺杆螺杆材料应选择GB/T 699中规定的优质碳素结构钢螺杆应采用梯形螺纹,并符合GB/T 5796.1~5796.4中有关牙型、尺寸和公差的规定。
图片简介:本技术新型属于螺杆机闸门技术领域,尤其是一种水库闸门螺杆启闭机预警装置,针对现有的螺杆启闭机当闸门底下有石头或其它硬物顶着,超过一定的力螺杆就弯了,目前还没有很好的预警方式问题,现提出如下方案,其包括安装壳,安装壳的一侧设置有刹车电机,安装壳的内部转动安装有齿轮,刹车电机与齿轮相配合,安装壳上活动连接有螺杆,安装壳内转动安装有内螺纹齿轮,螺杆与内螺纹齿轮螺纹连接,内螺纹齿轮的外侧与齿轮啮合,安装壳的顶部内壁上固定安装有环形块,环形块上开设有环形腔,环形腔内滑动安装有工字环形块,本技术新型可以在闸门遇到石头或其它硬物时发出报警,提醒工作人员进行处理,避免造成螺杆弯曲。
技术要求1.一种水库闸门螺杆启闭机预警装置,包括安装壳(1),安装壳(1)的一侧设置有刹车电机(2),安装壳(1)的内部转动安装有齿轮(4),刹车电机(2)与齿轮(4)相配合,安装壳(1)上活动连接有螺杆(6),安装壳(1)内转动安装有内螺纹齿轮(5),螺杆(6)与内螺纹齿轮(5)螺纹连接,内螺纹齿轮(5)的外侧与齿轮(4)啮合,其特征在于,所述安装壳(1)的顶部内壁上固定安装有环形块(8),环形块(8)上开设有环形腔(11),环形腔(11)内滑动安装有工字环形块(7),内螺纹齿轮(5)的顶部开设有环形槽,工字环形块(7)与环形槽滑动连接,环形块(8)上纵向滑动安装有多个圆杆(9),多个圆杆(9)的底端均固定安装有同一个环形板(14),环形板(14)与环形腔(11)滑动连接,安装壳(1)的顶部设置有保护壳(12),保护壳(12)的一侧内壁上设置有两个导电块(19),保护壳(12)的一侧内壁上滑动安装有导体(16),导体(16)与两个导电块(19)相配合,保护壳(12)上设置有报警器(10),两个导电块(19)分别与报警器(10)的正负极接通。
2.根据权利要求1所述的一种水库闸门螺杆启闭机预警装置,其特征在于,所述环形板(14)的顶部与环形腔(11)的顶部内壁之间固定安装有多个弹簧(13),弹簧(13)套设在对应的圆杆(9)的外侧,多个圆杆(9)的顶端均固定安装有同一个套环(15),套环(15)与导体(16)相配合。
3.根据权利要求1所述的一种水库闸门螺杆启闭机预警装置,其特征在于,所述导体(16)的底部固定安装有绝缘垫,绝缘垫的一侧固定安装有梯形块(17),保护壳(12)的一侧开设有梯形槽,梯形块(17)与梯形槽滑动连接,梯形块(17)与梯形槽之间固定安装有同一个压簧(18)。
4.根据权利要求1所述的一种水库闸门螺杆启闭机预警装置,其特征在于,所述环形板(14)的底部内嵌有多个滚珠,滚珠与工字环形块(7)的顶部滑动连接,安装壳(1)的一侧设置有控制器,报警器(10)和刹车电机(2)均与控制器相配合。
5.根据权利要求1所述的一种水库闸门螺杆启闭机预警装置,其特征在于,所述安装壳(1)的顶部内壁上转动安装有竖直杆,竖直杆的底端与齿轮(4)固定连接,竖直杆的外侧固定安装有第一链轮,刹车电机(2)的输出轴上固定安装有第二链轮,第一链轮与第二链轮上均啮合有同一个链条(3)。
技术说明书一种水库闸门螺杆启闭机预警装置技术领域本技术新型涉及螺杆机闸门技术领域,尤其涉及一种水库闸门螺杆启闭机预警装置。
背景技术螺杆启闭机也就相当于一个螺旋千斤顶,通过力臂较长的手柄转动力臂较短的螺帽,使螺帽得到较大的转动力量,当螺帽上下位置被固定后,使不能旋转的丝杆(螺杆)沿螺纹对应的斜面产生一个大的轴向分力,从而带动沉重的阀上升或下降,完成启闭工作,目前,现有螺杆启闭机多用于控制水库的闸门,通过螺杆带动闸门一般向下慢慢落下,对水库进行关闭。
现有的螺杆启闭机当闸门底下有石头或其它硬物顶着,螺杆持续产生推力,超过一定的力螺杆就弯了,目前还没有很好的预警方式。
实用新型内容本技术新型的目的是为了解决现有的螺杆启闭机当闸门底下有石头或其它硬物顶着,螺杆持续产生推力,超过一定的力螺杆就弯了,目前还没有很好的预警方式缺点,而提出的一种水库闸门螺杆启闭机预警装置。
为了实现上述目的,本技术新型采用了如下技术方案:一种水库闸门螺杆启闭机预警装置,包括安装壳,安装壳的一侧设置有刹车电机,安装壳的内部转动安装有齿轮,刹车电机与齿轮相配合,安装壳上活动连接有螺杆,安装壳内转动安装有内螺纹齿轮,螺杆与内螺纹齿轮螺纹连接,内螺纹齿轮的外侧与齿轮啮合,安装壳的顶部内壁上固定安装有环形块,环形块上开设有环形腔,环形腔内滑动安装有工字环形块,内螺纹齿轮的顶部开设有环形槽,工字环形块与环形槽滑动连接,环形块上纵向滑动安装有多个圆杆,多个圆杆的底端均固定安装有同一个环形板,环形板与环形腔滑动连接,安装壳的顶部设置有保护壳,保护壳的一侧内壁上设置有两个导电块,保护壳的一侧内壁上滑动安装有导体,导体与两个导电块相配合,保护壳上设置有报警器,两个导电块分别与报警器的正负极接通,内螺纹齿轮中心位置开设有螺纹孔,螺纹孔与螺杆螺纹连接。
优选的,所述环形板的顶部与环形腔的顶部内壁之间固定安装有多个弹簧,弹簧套设在对应的圆杆的外侧,多个圆杆的顶端均固定安装有同一个套环,套环与导体相配合,圆杆与安装壳滑动连接。
优选的,所述导体的底部固定安装有绝缘垫,绝缘垫的一侧固定安装有梯形块,保护壳的一侧开设有梯形槽,梯形块与梯形槽滑动连接,梯形块与梯形槽之间固定安装有同一个压簧,压簧为梯形块提供向下的弹力。
优选的,所述环形板的底部内嵌有多个滚珠,滚珠与工字环形块的顶部滑动连接,安装壳的一侧设置有控制器,报警器和刹车电机均与控制器相配合,滚珠可以减小环形板与工字环形块的摩擦力。
优选的,所述安装壳的顶部内壁上转动安装有竖直杆,竖直杆的底端与齿轮固定连接,竖直杆的外侧固定安装有第一链轮,刹车电机的输出轴上固定安装有第二链轮,第一链轮与第二链轮上均啮合有同一个链条,链条与安装壳活动连接。
与现有技术相比,本技术新型的优点在于:(1)本方案通过将安装壳安装到合适位置,将螺杆的底端与闸门连接,通过刹车电机带动内螺纹齿轮转动,内螺纹齿轮带动螺杆向下运动可以将闸门闭合,闸门向下运动遇到阻碍时推动内螺纹齿轮向上运动,其中滚珠可以减小环形板与工字环形块的摩擦力。
(2)本方案内螺纹齿轮通过工字环形块挤压环形板向上运动,使得套环推动导体向上运动与两个导电块接触,将报警器导通,报警器报警提醒工作人员,闸门向下运动受阻,可以停止刹车电机,避免螺杆受阻变形。
本技术新型可以在闸门遇到石头或其它硬物时发出报警,提醒工作人员进行处理,避免造成螺杆弯曲。
附图说明图1为本技术新型提出的一种水库闸门螺杆启闭机预警装置的结构示意图;图2为本技术新型提出的一种水库闸门螺杆启闭机预警装置的A部分结构示意图;图3为本技术新型提出的一种水库闸门螺杆启闭机预警装置的B部分结构示意图;图4为本技术新型提出的一种水库闸门螺杆启闭机预警装置的套环和圆杆的立体结构示意图;图5为本技术新型提出的一种水库闸门螺杆启闭机预警装置的内螺纹齿轮的立体结构示意图。
图中:1安装壳、2刹车电机、3链条、4齿轮、5内螺纹齿轮、6螺杆、7工字环形块、8环形块、9圆杆、10报警器、11环形腔、12保护盖、13弹簧、14环形板、15套环、16导体、17梯形块、18压簧、19导电块。
具体实施方式下面将结合本实施例中的附图,对本实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实施例一部分实施例,而不是全部的实施例。
实施例一连接有螺杆6,安装壳1内转动安装有内螺纹齿轮5,螺杆6与内螺纹齿轮5螺纹连接,内螺纹齿轮5的外侧与齿轮4啮合,安装壳1的顶部内壁上固定安装有环形块8,环形块8上开设有环形腔11,环形腔11内滑动安装有工字环形块7,内螺纹齿轮5的顶部开设有环形槽,工字环形块7与环形槽滑动连接,环形块8上纵向滑动安装有多个圆杆9,多个圆杆9的底端均固定安装有同一个环形板14,环形板14与环形腔11滑动连接,安装壳1的顶部设置有保护壳12,保护壳12的一侧内壁上设置有两个导电块19,保护壳12的一侧内壁上滑动安装有导体16,导体16与两个导电块19相配合,保护壳12上设置有报警器10,两个导电块19分别与报警器10的正负极接通,内螺纹齿轮5中心位置开设有螺纹孔,螺纹孔与螺杆6螺纹连接。
本实施例中,环形板14的顶部与环形腔11的顶部内壁之间固定安装有多个弹簧13,弹簧13套设在对应的圆杆9的外侧,多个圆杆9的顶端均固定安装有同一个套环15,套环15与导体16相配合,圆杆9与安装壳1滑动连接。
本实施例中,导体16的底部固定安装有绝缘垫,绝缘垫的一侧固定安装有梯形块17,保护壳12的一侧开设有梯形槽,梯形块17与梯形槽滑动连接,梯形块17与梯形槽之间固定安装有同一个压簧18,压簧18为梯形块17提供向下的弹力。
本实施例中,环形板14的底部内嵌有多个滚珠,滚珠与工字环形块7的顶部滑动连接,安装壳1的一侧设置有控制器,报警器10和刹车电机2均与控制器相配合,滚珠可以减小环形板14与工字环形块7的摩擦力。
本实施例中,安装壳1的顶部内壁上转动安装有竖直杆,竖直杆的底端与齿轮4固定连接,竖直杆的外侧固定安装有第一链轮,刹车电机2的输出轴上固定安装有第二链轮,第一链轮与第二链轮上均啮合有同一个链条3,链条3与安装壳1活动连接。
实施例二连接有螺杆6,安装壳1内转动安装有内螺纹齿轮5,螺杆6与内螺纹齿轮5螺纹连接,内螺纹齿轮5的外侧与齿轮4啮合,安装壳1的顶部内壁上通过焊接固定安装有环形块8,环形块8上开设有环形腔11,环形腔11内滑动安装有工字环形块7,内螺纹齿轮5的顶部开设有环形槽,工字环形块7与环形槽滑动连接,环形块8上纵向滑动安装有多个圆杆9,多个圆杆9的底端均通过焊接固定安装有同一个环形板14,环形板14与环形腔11滑动连接,安装壳1的顶部设置有保护壳12,保护壳12的一侧内壁上设置有两个导电块19,保护壳12的一侧内壁上滑动安装有导体16,导体16与两个导电块19相配合,保护壳12上设置有报警器10,两个导电块19分别与报警器10的正负极接通,内螺纹齿轮5中心位置开设有螺纹孔,螺纹孔与螺杆6螺纹连接。
本实施例中,环形板14的顶部与环形腔11的顶部内壁之间通过焊接固定安装有多个弹簧13,弹簧13套设在对应的圆杆9的外侧,多个圆杆9的顶端均通过焊接固定安装有同一个套环15,套环15与导体16相配合,圆杆9与安装壳1滑动连接。
本实施例中,导体16的底部通过焊接固定安装有绝缘垫,绝缘垫的一侧通过焊接固定安装有梯形块17,保护壳12的一侧开设有梯形槽,梯形块17与梯形槽滑动连接,梯形块17与梯形槽之间通过焊接固定安装有同一个压簧18,压簧18为梯形块17提供向下的弹力。
