光纤活动连接器技术规范引言：光纤连接器是光纤通信领域中非常重要的组件之一、它用于连接光纤之间的传输介质，因此其性能和质量直接影响着整个光纤传输系统的稳定性和可靠性。
本文将对光纤活动连接器的技术规范进行详细阐述，包括连接器类型、连接器规格、连接器插入损耗、插拔次数、连接器接头、连接器保护套件等方面。
通过规范连接器的设计和制造，可以提高光纤传输系统的性能以及可维护性。
一、连接器类型光纤连接器根据接口类型可以分为SC、FC、LC、ST等不同类型的连接器。
根据连接方式，可以分为活动连接器和固定连接器。
本文主要针对活动连接器进行规范。
二、连接器规格1.外部尺寸：光纤连接器的外部尺寸需符合国际标准要求，并能与光纤设备接口完全兼容。
2.材质选择：连接器外壳材料应选用高强度、耐腐蚀、抗负载能力强的材质，如不锈钢、铝合金等。
内部结构的材质应选用低损耗、低折射率的材质，如陶瓷或高质量的光纤陶瓷套件。
3.连接器锁定：连接器应具备防松动设计，确保在振动环境下保持连接的稳定性，同时易于插拔操作。
三、连接器插入损耗连接器的插入损耗是衡量连接器性能的重要指标，其要求如下：1.连接器的插入损耗应控制在最低限度内，国际标准要求插入损耗不超过0.5dB。
2.连接器的插入损耗应在使用寿命内保持在合理范围内，寿命内损耗增加不超过0.2dB。
3.光纤连接器在不同波长下的插入损耗应具备一致性，波长变化对插入损耗的影响应控制在合理范围内。
四、插拔次数连接器的插拔次数直接影响到系统的可靠性和使用寿命，其要求如下：1.国际标准规定，活动连接器的插拔性能应满足至少1000次插拔的要求。
2.连接器的插拔性能应在使用寿命内保持良好，插拔次数增加时插入损耗的增加应控制在合理范围内。
五、连接器接头连接器接头是连接光纤的关键部分，其要求如下：1.连接器接头应采用优质光纤，确保最小的插入损耗和最大的传输性能。
2.连接器接头的端面应保持光滑、无划伤、无污染，端面质量应符合国际标准的要求。

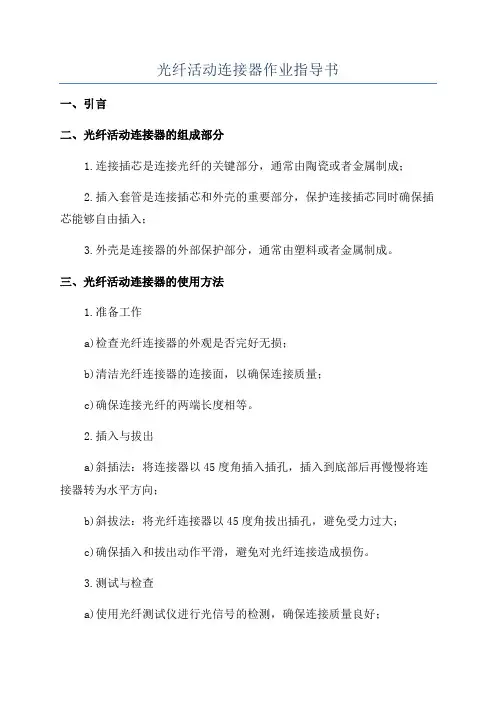

光纤活动连接器作业指导书
一、引言
二、光纤活动连接器的组成部分
1.连接插芯是连接光纤的关键部分，通常由陶瓷或者金属制成；
2.插入套管是连接插芯和外壳的重要部分，保护连接插芯同时确保插芯能够自由插入；
3.外壳是连接器的外部保护部分，通常由塑料或者金属制成。
三、光纤活动连接器的使用方法
1.准备工作
a)检查光纤连接器的外观是否完好无损；
b)清洁光纤连接器的连接面，以确保连接质量；
c)确保连接光纤的两端长度相等。
2.插入与拔出
a)斜插法：将连接器以45度角插入插孔，插入到底部后再慢慢将连接器转为水平方向；
b)斜拔法：将光纤连接器以45度角拔出插孔，避免受力过大；
c)确保插入和拔出动作平滑，避免对光纤连接造成损伤。
3.测试与检查
a)使用光纤测试仪进行光信号的检测，确保连接质量良好；
b)检查连接器的外观是否干净，无损伤。
四、光纤活动连接器的注意事项
1.避免连接插芯与外壳相碰撞，以防损坏连接器；
2.注意防尘，避免灰尘进入连接器，影响连接质量；
3.注意温度和湿度的变化，避免过高或过低的环境对连接器造成损害；
4.当连接器长时间不使用时，应将其保护好，避免外界因素的侵害；
5.定期对连接器进行清洁和维护，以确保连接质量。
五、结尾内容
编写人：（姓名）
日期：（日期）。

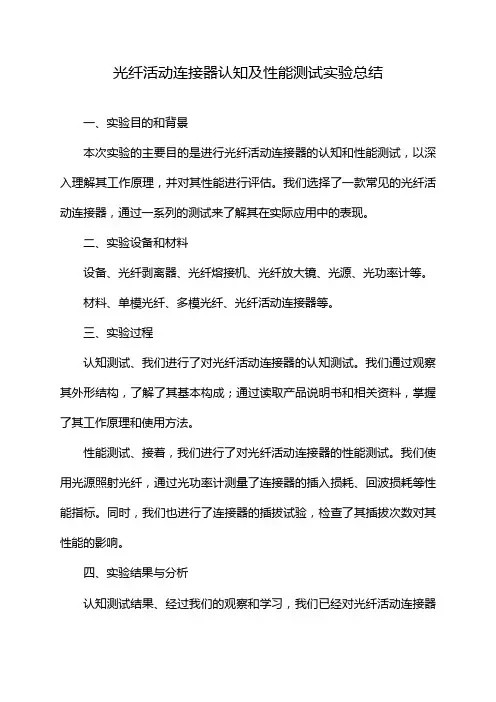

光纤活动连接器认知及性能测试实验总结
一、实验目的和背景
本次实验的主要目的是进行光纤活动连接器的认知和性能测试，以深入理解其工作原理，并对其性能进行评估。
我们选择了一款常见的光纤活动连接器，通过一系列的测试来了解其在实际应用中的表现。
二、实验设备和材料
设备、光纤剥离器、光纤熔接机、光纤放大镜、光源、光功率计等。
材料、单模光纤、多模光纤、光纤活动连接器等。
三、实验过程
认知测试、我们进行了对光纤活动连接器的认知测试。
我们通过观察其外形结构，了解了其基本构成；通过读取产品说明书和相关资料，掌握了其工作原理和使用方法。
性能测试、接着，我们进行了对光纤活动连接器的性能测试。
我们使用光源照射光纤，通过光功率计测量了连接器的插入损耗、回波损耗等性能指标。
同时，我们也进行了连接器的插拔试验，检查了其插拔次数对其性能的影响。
四、实验结果与分析
认知测试结果、经过我们的观察和学习，我们已经对光纤活动连接器
有了基本的认知，能够准确地描述其外形结构和工作原理。
性能测试结果、根据我们的测试数据，我们得到了光纤活动连接器的插入损耗和回波损耗等性能指标。
这些数据表明，连接器在正常使用条件下具有良好的性能。
五、结论与建议
通过本次实验，我们对光纤活动连接器有了更深入的理解，同时也对其性能有了更准确的评估。
我们在实验过程中也发现了一些问题，例如在插拔试验中，连接器的插拔次数可能会影响其性能，这需要我们在未来的工作中予以注意。
总的来说，我们认为这次实验是非常成功的，它不仅加深了我们对光纤活动连接器的理解，也为我们今后的工作提供了有价值的经验。
光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。
主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。
正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。
由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。
二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。
两个插头装进两根光纤尾端；耦合管起对准套管的作用。
另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。
光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。
高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。
插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。
插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。
耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。
为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。
这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。
主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。
但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。
为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。
共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。
不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。
快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。
光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。
1.套管结构这种连接器由插针和套筒组成。
插针为一精密套管，光纤固定在插针里面。
套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。
其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。
由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。
FC，SC等型号的连接器均采用这种结构。
2.双锥结构这种连接器的特点是利用锥面定位。
插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。
两个插针插入基座的内孔实现纤芯的对接。
插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。
它的捕针和基座采用聚合物压成型，精度和一致性都很好。
这种结构由AT&T创赢和采用。
3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。
这种结构可以达到较高的精度。
其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。
4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。
钢球开有一个通孔，通7L的内径比插针的外径大。
当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。
fH零件形状复杂，加工调整难度大。
目前只有法国采用这种结构。
5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。
这种结构利用透镜来实现光纤的对中。
用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。
其优点是降低了对机械加工的精度要求，使耦合更容易实现。
光纤活动连接器是用于光纤通信系统中连接光纤的一种设备。
它们通过不同的结构和分类来满足不同的需求。
以下是一些常见的光纤活动连接器结构和分类：结构：SC（Subscriber Connector）连接器：结构紧凑，易于插拔。
使用推-拉锁定机制。
常用于单模和多模光纤。
LC（Lucent Connector）连接器：小型连接器，适用于高密度环境。
使用推-拉锁定机制。
常用于数据中心和企业网络。
ST（Straight Tip）连接器：使用旋转锁定机制。
常用于多模光纤通信系统。
FC（Fiber Connector）连接器：使用螺纹锁定机制。
通常用于单模光纤连接。
MTP/MPO（Multi-Fiber Push-On/Pull-Off）连接器：用于多模光纤系统，支持多个光纤的连接。
适用于高密度连接，例如数据中心。
MT-RJ（Mechanical Transfer Registered Jack）连接器：整合了两根光纤的连接器，一个用于发送，一个用于接收。
结构紧凑，适用于高密度环境。
分类：单模（Single Mode）连接器：用于传输单一光模式，适用于较长距离通信。
通常具有较小的芯径。
多模（Multimode）连接器：用于传输多个光模式，适用于短距离通信。
通常具有较大的芯径。
PC（Physical Contact）连接器：光纤末端经过抛光处理，提供较小的插入损耗。
UPC（Ultra Physical Contact）连接器：比PC连接器的插入损耗更小。
APC（Angled Physical Contact）连接器：光纤末端经过倾斜抛光处理，提供更低的反射损耗。
Angled MTP/MPO：在MTP/MPO连接器上应用倾斜抛光，以减小光纤之间的反射。
Pre-terminated连接器：在工厂预先组装好的连接器，以便在现场迅速安装。
以上是一些常见的光纤活动连接器的结构和分类。
在选择连接器时，需要根据具体应用的要求、系统性能和预算等因素进行考虑。
全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01作者：来源：浏览次数：9313文字大小：简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点; ST、SC连接器接头常用于一般网络;ST头插入后旋转半周有一卡口固定,缺点是容易折断；SC连接头直接插拔,使用很方便,缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点;ST、SC连接器接头常用于一般网络;ST头插入后旋转半周有一卡口固定,缺点是容易折断；SC连接头直接插拔,使用很方便,缺点是容易掉出来；FC连接头一般电信网络采用,有一螺帽拧到适配器上,优点是牢靠、防灰尘,缺点是安装时间稍长;MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成;连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构; 适用于在电信和数据网络系统中的室内应用;光纤接口连接器的种类光纤连接器,也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用;不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的;SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器;下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套,紧固方式为螺丝扣; 一般在ODF侧采用配线架上用的最多② SC型光纤连接器：连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转;路由器交换机上用的最多③ ST型光纤连接器：常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣;对于10Base-F连接来说,连接器通常是ST类型;常用于光纤配线架④ LC型光纤连接器：连接SFP模块的连接器,它采用操作方便的模块化插孔RJ闩锁机理制成;路由器常用⑤ MT-RJ：收发一体的方形光纤连接器,一头双纤收发一体常见的几种光纤线光纤接口大全FC-LC各种光纤接口类型介绍光纤接头FC 圆型带螺纹配线架上用的最多ST 卡接式圆型SC 卡接式方型路由器交换机上用的最多PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体华为8850上有用光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点;传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似,较SC接头小一些;“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多;连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等,具体的外观参见下图/”后面表明光纤接头截面工艺,即研磨方式;“PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的;“UPC”的衰耗比“PC”要小,一般用于有特殊需求的设备,一些国外厂家ODF架内部跳纤用的就是FC/UPC,主要是为提高ODF设备自身的指标;另外,在广电和早期的CATV中应用较多的是“APC”型号,其尾纤头采用了带倾角的端面,可以改善电视信号的质量,主要原因是电视信号是模拟光调制,当接头耦合面是垂直的时候,反射光沿原路径返回;由于光纤折射率分布的不均匀会再度返回耦合面,此时虽然能量很小但由于模拟信号是无法彻底消除噪声的,所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号,表现在画面上就是重影;尾纤头带倾角可使反射光不沿原路径返回;一般数字信号一般不存在此问题光纤连接器光纤连接器是光纤与光纤之间进行可拆卸活动连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求;在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能;光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式;其中,ST连接器通常用于布线设备端,如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端;按光纤端面形状分有FC、PC包括SPC或UPC和APC；按光纤芯数划分还有单芯和多芯如MT-RJ之分;光纤连接器应用广泛,品种繁多;在实际应用过程中,我们一般按照光纤连接器结构的不同来加以区分;以下是一些目前比较常见的光纤连接器：1FC型光纤连接器这种连接器最早是由日本NTT研制;FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣;最早,FC类型的连接器,采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‵C;此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难;后来,对该类型连接器做了改进,采用对接端面呈球面的插针PC,而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高;2SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器;其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,;其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式,不需旋转;此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高;ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于1 00Base-FX来说,连接器大部分情况下为SC类型的;ST连接器的芯外露,SC连接器的芯在接头里面;3 双锥型连接器Biconic Connector这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制,它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成;4 DIN47256型光纤连接器这是一种由德国开发的连接器;这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式;与FC型连接器相比,其结构要复杂一些,内部金属结构中有控制压力的弹簧,可以避免因插接压力过大而损伤端面;另外,这种连接器的机械精度较高,因而介入损耗值较小;5 MT-RJ型连接器MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯间隔排列设计,是主要用于数据传输的下一代高密度光纤连接器;6 LC型连接器LC型连接器是着名Bell贝尔研究所研究开发出来的,采用操作方便的模块化插孔RJ闩锁机理制成;其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为;这样可以提高光纤配线架中光纤连接器的密度;目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位,在多模方面的应用也增长迅速;7 MU型连接器MUMiniature unit Coupling连接器是以目前使用最多的SC型连接器为基础,由NTT研制开发出来的世界上最小的单芯光纤连接器,;该连接器采用直径的套管和自保持机构,其优势在于能实现高密度安装;利用MU的直径的套管,NTT已经开发了MU连接器系列;它们有用于光缆连接的插座型连接器MU-A系列；具有自保持机构的底板连接器MU-B系列以及用于连接LD／PD模块与插头的简化插座MU-SR系列等;随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用,对MU型连接器的需求也将迅速增长;光纤配线箱光纤配线箱适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能;也适用于光缆和配线尾纤的保护性连接;如图为3M公司的8200室内型光纤配线箱,适用于光纤接入网中的光纤终端点采用光端机目前,常用的光端机一端是接光传输系统一般是SDH光同步数字传输网,另一端用户端出来的是2M接口;另外光端机还有PDH准同步数字系列的;光端机要比光纤收发器复杂得多,除光电的耦合还有复用－解复用,影射－解影射等信号的编码过程;光纤收发器简单的讲,光纤收发器一端是接光传输系统,另一端用户端出来的是10/100M以太网接口;光纤收发器都是实现光电信号转换作用的;光纤收发器的主要原理是通过光电耦合来实现的,对信号的编码格式没有什么变化 ;目前国外和国内生产光纤收发器的厂商很多,产品线也极为丰富;为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容,光纤收发器产品必须严格符合10Base-T、100Bas e-TX、100Base-FX、和等以太网标准,;除此之外,在EMC防电磁辐射方面应符合FCC Part15标准;时下由于国内各大运营商正在大力建设小区网、校园网和企业网,因此光纤收发器产品的用量也在不断提高,以更好地满足接入网建设的需要;光纤收发器通常具有以下基本特点;1．提供超低时延的数据传输;2．对网络协议完全透明;3．多采用专用ASIC芯片实现数据线速转发;可编程ASIC将多项功能集中到一个芯片上,具有设计简单、可靠性高、电源消耗少等优点,能使设备得到更高的性能和更低的成本;4．设备多采用1+1的电源设计,支持超宽电源电压,实现电源保护和自动切换;5．支持超宽的工作温度范围;6．支持齐全的传输距离0～120公里光纤及光纤连接器图示说明1、光纤类型图示单模光纤使用的光波长为1310nm或1550 nm,多模光纤使用的光波长多为850 nm;从颜色上看,单模光纤外体为黄色,多模光纤外体为橘红色;单模光纤外观如所示,多模光纤外观如所示;图1 单模光纤外观图图2 多模光纤外观图2、光连接器类型图示光连接器有SC/PC型、FC/PC型、LC/PC和LSH/APC型等,设备单板拉手条上的光口绝大部分为LC/PC型光接口,也有少量的LSH/APC型光接口,与之配套的LC/PC 型和LSH/APC型光纤连接器分别如图和图所示;在客户侧ODF处一般使用FC/PC 型或SC/PC型光接口,与之匹配的FC/PC型和SC/PC型光纤连接器分别如图和所示内部光纤连接器型号描述内部光纤连接器型号描述SC/PC 方型光纤接头/微凸球面研磨抛光FC/PC 圆形光纤连接器/微凸球面研磨抛光LC/PC 卡接式方形光纤连接器/微凸球面研磨抛光LSH/APC 带自动保护防尘盖的接头/面呈8度角并作微凸球面研磨抛光图3 SC/PC型光连接器外形图SC/PC光连接器的插拔只需要轴向操作,不需要旋转;插拔SC/PC光连接器的操作过程如下：插入光纤时,应小心地将光纤头部对准光接口板上的光接口,适度用力推入;拔出光纤时,先按下卡接件,向里微推光纤插头,然后向外拔出插头即可;图4 FC/PC型光连接器外形图插拔FC/PC光连接器的操作过程如下：插入光纤时,应小心地将FC/PC接头对准光接口板上的光接口,避免损伤光接口的陶瓷内管;把光纤插到底后,再顺时针旋转外环螺丝套,将光接头拧紧;拔出光纤时,首先逆时针旋转光纤接口的外环螺丝套,当螺丝已松动时,稍微用力向外拔出光纤;图5 LC/PC型光连接器外形图LC/PC光连接器的插拔只需要轴向操作,不需要旋转;插拔光连接器的操作过程如下：插入光纤时,应小心地将光纤头部对准光接口板上的光接口,适度用力推入;如果是弯头光纤,插入光接口后,可以将光纤头部向机箱面板侧转弯一个角度以减少走线空间;拔出光纤时,先按下卡接件,向里微推光纤插头,然后向外拔出插头即可;图6 LSH/APC型光纤连接器外形图插拔的操作过程如下：1.打开光纤上的LSH/APC型连接器的保护防尘盖;2.将光纤连接器对准单板光接口;3.对准光口上的导槽,缓慢插入连接器;4.使用拔纤器夹住连接器;5.力度适中,缓慢拔出连接器;说明：LSH/APC型光纤连接器自带保护防尘盖,当连接器从光口拔出时,保护盖会自动闭合,可以有效防尘和避免强光信号的输出;图7 LC/PC-SC/PC-多模光纤结构图图8 LC/PC-FC/PC-单模/多模光纤结构图图9 双SC/PC-单模光纤结构图部分光纤接口。
全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网浏览次数：9313 文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接L C光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
产品知识介绍一、光纤活动连接器简介：1、介绍：在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。
光纤链路的接续,可以分为永久性和活动性的两种。
永久性的接续,大多采用熔接法；活动性的接续，一般采用活动连接器来实现。
2、定义：俗称活接头，一般称为光纤连接器, 是用于连接两根光纤或光缆形成光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件3、构成：两个接头和一个连接两个接头的适配器二、光纤、光缆1、光纤成成分：主要是玻璃，易折断2、光纤的结构光纤结构纤芯（俗称光斑）包层涂覆层光纤外径μm 单模9 125 250 多模50 50 125 250 多模62.5 62.5 125 250 多模50 OM3 50 125 2503、光缆的结构：光纤+保护层保护层：一种只有套管，另一种是套管、纺纶、外皮。
①套管：一般为PVC材料，在涂覆层外面②纺纶：英文为“Aramid Yarns”，起保护和抗拉作用③外皮：一般为PVC、PA、LSZH（LSOH）材料，我公司使用的是低烟无卤的LSZH（LSOH）材料。
4、光缆的种类：3.1根据光缆的外径，我公司常用产品分为两大类①直径为1.6mm以上的，有芳纶和外皮，用来做跳线。
分为单芯和双芯及带外护套三种②直径为0.9 mm，无纺纶和外皮，只有0.9mm套管（俗称900um），用来作尾线。
3.2根据光纤与套管间的松紧程度分为松套与紧套两类，主要体现在，光纤与900 um套管是否粘接，若粘接住，即光纤不能在套管内活动，则为紧套结构光缆，若不粘接，即光纤能在套管内活动，则为松套结构光缆。
套管结构松套紧套套管外径 mm 0.9 0.9 0.6一次性可剥离长度≥1.5m ≥5cm ≥3cm3.3根据光纤的传输模式分为单模（SM ）和多模（MM ），0.9mm 的尾纤SM 通常为黄色，MM 50/125um 为橙色，62.5/125um 为兰色，但不同的客户也可以有不同的要求，如法国客户要求50/125um 为灰色，而62.5/125um 则为橙色。
