以太网介绍分析 (一)以太网介绍分析以太网 (Ethernet) 是广泛应用于局域网的一种计算机通信技术。
它是由Robert Metcalfe和他的研究团队于1970年代末在美国计算机科学实验室发明的。
与其他局域网技术相比，以太网更加廉价、易于部署和维护，因此被广泛使用。
一、以太网的工作原理以太网利用一种称为CSMA/CD（Carrier Sense Multiple Access with Collision Detection）的协议来管理网络中的数据传输。
这种协议要求每台计算机在发送数据包之前侦听网络上是否有其他计算机正在发送数据。
如果网络中没有数据包，则计算机可以发送数据包。
如果两个或多个计算机同时开始发送数据包，它们会发生碰撞，并自动停止发送，然后稍微等待一段时间再次发送。
这种反复检测和等待的过程称为CSMA/CD过程。
二、以太网的拓扑结构以太网的拓扑结构包括星型拓扑、总线型拓扑和环型拓扑。
其中，星型拓扑是最为常见的拓扑结构。
它的特点是所有节点都连接到交换机上，交换机起着调度和转发数据的作用。
总线型拓扑的特点是所有节点都连接到同一条总线上，数据包从一个节点传输到另一个节点。
环型拓扑的特点是各节点连接成一个环形，数据包从一个节点传输到相邻的节点，直到到达目的节点。
三、以太网的速率和传输距离以太网的传输速率通常为10Mbps、100 Mbps或1000Mbps。
在实际应用中，越高的传输速率意味着更大的带宽和更高的传输效率。
以太网的传输距离受网线材料和信号衰减等因素影响。
一般而言，100米是以太网正常的传输距离。
四、以太网的优缺点以太网被广泛应用于局域网的原因之一是其优良的性价比。
与其他局域网技术相比，它更加便宜。
此外，它的部署和维护也更加简单。
另一方面，以太网的主要缺点是其速度相对较慢。
与一些现代的局域网技术（如光纤网络）相比，它的速度远远不够快。
总之，以太网是一种被广泛应用于局域网中的计算机通信技术。
以太网帧结构详解分类：计算机网络知识2011-10-25 20:28 3165人阅读评论(0) 收藏举报byte网络工作serviceaccess扩展1 以太网相关背景以太网这个术语通常是指由DEC，Intel和Xerox公司在1982年联合公布的一个标准，它是当今TCP/IP采用的主要的局域网技术，它采用一种称作CSMA/CD 的媒体接入方法。
几年后，IEEE802委员会公布了一个稍有不同的标准集，其中802.3针对整个CSMA/CD网络，802.4针对令牌总线网络，802.5针对令牌环网络；此三种帧的通用部分由802.2标准来定义，也就是我们熟悉的802网络共有的逻辑链路控制（LLC）。
由于目前CSMA/CD的媒体接入方式占主流，因此本文仅对以太网和IEEE 802.3的帧格式作详细的分析。
在TCP/IP世界中，以太网IP数据报文的封装在RFC 894中定义，IEEE802.3网络的IP数据报文封装在RFC 1042中定义。
标准规定：1）主机必须能发送和接收采用RFC 894（以太网）封装格式的分组；2）主机应该能接收RFC 1042（IEEE 802.3）封装格式的分组；3）主机可以发送采用RFC 1042（IEEE 802.3）封装格式的分组。
如果主机能同时发送两种类型的分组数据，那么发送的分组必须是可以设置的，而且默认条件下必须是RFC 894（以太网）。
最常使用的封装格式是RFC 894定义的格式，俗称Ethernet II或者Ethernet DIX。
下面，我们就以Ethernet II称呼RFC 894定义的以太帧，以IEEE802.3称呼RFC 1042定义的以太帧。
2 帧格式Ethernet II和IEEE802.3的帧格式分别如下。
Ethernet II帧格式：----------------------------------------------------------------------------------------------| 前序| 目的地址| 源地址| 类型| 数据 |FCS |---------------------------------------------------------------------------------------------- | 8 byte | 6 byte | 6 byte | 2 byte | 46~1500 byte | 4 byte|IEEE802.3一般帧格式--------------------------------------------------------------------------------------------------------------| 前序| 帧起始定界符| 目的地址| 源地址| 长度| 数据| FCS |------------------------------------------------------------------------------------------------------------| 7 byte | 1 byte | 2/6 byte | 2/6 byte | 2 byte | 46~1500 byte | 4 byte |Ethernet II和IEEE802.3的帧格式比较类似，主要的不同点在于前者定义的2字节的类型，而后者定义的是2字节的长度；所幸的是，后者定义的有效长度值与前者定义的有效类型值无一相同，这样就容易区分两种帧格式了。
ethernet的拓扑结构
以太网是一种常见的局域网技术，它可以采用不同的拓扑结构来连接设备。
常见的以太网拓扑结构包括总线型、星型和环型。
首先，总线型拓扑结构是指所有设备都连接到同一根传输介质（通常是一根电缆），设备通过共享这根传输介质来进行通信。
在总线型拓扑结构中，所有设备可以看到在传输介质上发送的所有数据帧，但每个设备只能接收并处理发送给它的数据帧。
其次，星型拓扑结构是指所有设备都连接到一个集线器或交换机，集线器或交换机起到中继数据的作用。
在星型拓扑结构中，每个设备通过独立的链路与集线器或交换机相连，这样可以提高网络的可靠性和扩展性。
最后，环型拓扑结构是指每个设备都与相邻的两个设备相连，形成一个闭合的环路。
在环型拓扑结构中，数据帧沿着环路传输，每个设备都可以接收并发送数据帧。
这种拓扑结构通常使用双绞线或光纤作为传输介质。
除了这些常见的以太网拓扑结构外，还有混合拓扑结构，即将
不同的拓扑结构组合在一起，以满足特定的网络需求。
例如，一个大型以太网网络可能会采用星型拓扑结构的子网，而这些子网之间则采用总线型或环型拓扑结构相连。
总的来说，以太网可以根据不同的拓扑结构来构建局域网，每种拓扑结构都有其特点和适用场景，网络管理员需要根据实际情况选择合适的拓扑结构来搭建网络。
以太⽹帧结构详解⽹络通信协议⼀般地，关注于逻辑数据关系的协议通常被称为上层协议，⽽关注于物理数据流的协议通常被称为低层协议。
IEEE802就是⼀套⽤来管理物理数据流在局域⽹中传输的标准，包括在局域⽹中传输物理数据的802.3以太⽹标准。
还有⼀些⽤来管理物理数据流在使⽤串⾏介质的⼴域⽹中传输的标准，如帧中继FR（FrameRelay），⾼级数据链路控制HDLC（High-LevelDataLinkControl），异步传输模式ATM（AsynchronousTransferMode）。
分层模型0OSI国际标准化组织ISO于1984年提出了OSIRM（OpenSystemInterconnectionReferenceModel，开放系统互连参考模型）。
OSI参考模型很快成为了计算机⽹络通信的基础模型。
OSI参考模型具有以下优点：简化了相关的⽹络操作；提供了不同⼚商之间的兼容性；促进了标准化⼯作；结构上进⾏了分层；易于学习和操作。
OSI参考模型各个层次的基本功能如下：物理层:在设备之间传输⽐特流，规定了电平、速度和电缆针脚。
数据链路层：将⽐特组合成字节，再将字节组合成帧，使⽤链路层地址（以太⽹使⽤MAC地址）来访问介质，并进⾏差错检测。
⽹络层：提供逻辑地址，供路由器确定路径。
传输层：提供⾯向连接或⾮⾯向连接的数据传递以及进⾏重传前的差错检测。
会话层：负责建⽴、管理和终⽌表⽰层实体之间的通信会话。
该层的通信由不同设备中的应⽤程序之间的服务请求和响应组成。
表⽰层：提供各种⽤于应⽤层数据的编码和转换功能，确保⼀个系统的应⽤层发送的数据能被另⼀个系统的应⽤层识别。
应⽤层：OSI参考模型中最靠近⽤户的⼀层，为应⽤程序提供⽹络服务。
分层模型-TCP/IPTCP/IP模型同样采⽤了分层结构，层与层相对独⽴但是相互之间也具备⾮常密切的协作关系。
TCP/IP模型将⽹络分为四层。
TCP/IP模型不关注底层物理介质，主要关注终端之间的逻辑数据流转发。
常见以太网帧结构详解以太网是一个常用的局域网技术，其数据传输是以帧的形式进行的。
以太网帧是以太网数据传输的基本单位，通过帧头、帧数据和帧尾等部分来描述有效载荷的数据。
以太网帧的结构如下：1. 帧前同步码（Preamble）：以太网帧的开始部分有7个字节的帧前同步码，其作用是为接收端提供定时的参考，帮助接收端进行帧同步。
2.帧起始界定符（SFD）：帧前同步码之后的1字节帧起始界定符为0x55，标志着以太网帧的开始。
3. 目标MAC地址（Destination MAC Address）：目标MAC地址占6个字节，表示帧的接收者的MAC地址。
4. 源MAC地址（Source MAC Address）：源MAC地址占6个字节，表示帧的发送者的MAC地址。
5. 长度/类型字段（Length/Type Field）：长度/类型字段占2个字节，当该字段的值小于等于1500时，表示以太网帧的长度；当该字段大于等于1536时，表示该字段定义了帧中的协议类型。
6. 帧数据（Data）：帧数据部分是以太网帧的有效载荷，其长度为46到1500字节，不包括帧头和帧尾。
7. 帧校验序列（Frame Check Sequence，FCS）：帧校验序列占4个字节，主要用于对帧进行错误检测，以保证数据的可靠性。
8. 帧尾（Frame Check Sequence，FCS）：帧尾占4个字节，用于标识以太网帧的结束。
以太网帧的长度为64到1518字节，其中有效载荷部分数据长度为46到1500字节，不同帧的长度可以根据网络需求进行调整。
在发送以太网帧时，发送方会在帧尾的后面添加额外的字节以保证整个帧的长度达到最低限制。
这些额外的字节即填充字节（Padding），用于使帧长达到最小限制的要求。
以上是以太网帧的常见结构，它描述了以太网帧的各个部分的作用和位置。
了解以太网帧的结构对于理解以太网的工作原理和网络通信非常重要。

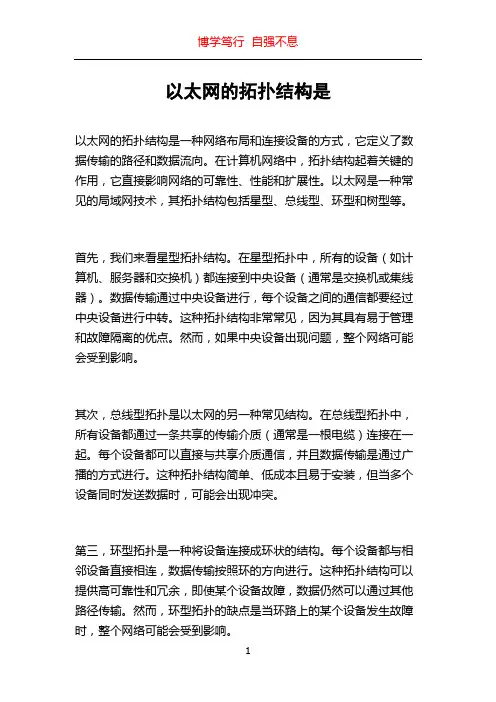

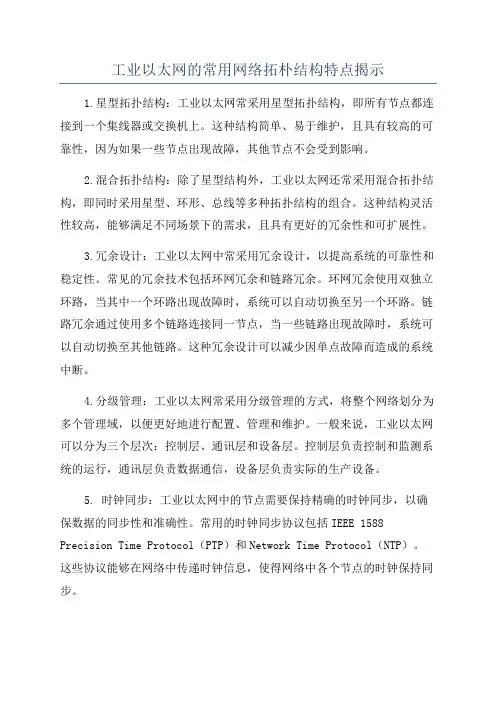

以太网的拓扑结构是以太网的拓扑结构是一种网络布局和连接设备的方式，它定义了数据传输的路径和数据流向。
在计算机网络中，拓扑结构起着关键的作用，它直接影响网络的可靠性、性能和扩展性。
以太网是一种常见的局域网技术，其拓扑结构包括星型、总线型、环型和树型等。
首先，我们来看星型拓扑结构。
在星型拓扑中，所有的设备（如计算机、服务器和交换机）都连接到中央设备（通常是交换机或集线器）。
数据传输通过中央设备进行，每个设备之间的通信都要经过中央设备进行中转。
这种拓扑结构非常常见，因为其具有易于管理和故障隔离的优点。
然而，如果中央设备出现问题，整个网络可能会受到影响。
其次，总线型拓扑是以太网的另一种常见结构。
在总线型拓扑中，所有设备都通过一条共享的传输介质（通常是一根电缆）连接在一起。
每个设备都可以直接与共享介质通信，并且数据传输是通过广播的方式进行。
这种拓扑结构简单、低成本且易于安装，但当多个设备同时发送数据时，可能会出现冲突。
第三，环型拓扑是一种将设备连接成环状的结构。
每个设备都与相邻设备直接相连，数据传输按照环的方向进行。
这种拓扑结构可以提供高可靠性和冗余，即使某个设备故障，数据仍然可以通过其他路径传输。
然而，环型拓扑的缺点是当环路上的某个设备发生故障时，整个网络可能会受到影响。
最后，树型拓扑是一种将设备连接成树状结构的方式。
树型拓扑由一个中心设备（通常是一个交换机或路由器）连接到较低层级的子设备。
这种结构允许有效的数据传输和灵活的网络扩展，同时也提供了良好的故障隔离能力。
树型拓扑适用于大型网络，但需要对网络进行仔细规划和管理。
除了这些常见的拓扑结构之外，还有一些其他的拓扑结构可以根据具体情况选择使用。
例如，混合拓扑结构可以结合多种不同的拓扑形式，从而在网络的不同部分具有不同的结构和性能。
网络拓扑的选择应该根据具体的需求和目标来进行，以确保网络的可靠性和性能。
总而言之，以太网的拓扑结构涵盖了星型、总线型、环型和树型等多种形式。
以太网/IEEE 802.3帧的结构下图所示为以太网/IEEE 802.3帧的基本组成。
如图所示，以太网和IEEE 802.3帧的基本结构如下：前导码(Preamble)：由0、1间隔代码组成，可以通知目标站作好接收准备。
IEEE 802.3帧的前导码占用7个字节，紧随其后的是长度为1个字节的帧首定界符（SOF）。
以太网帧把SOF包含在了前导码当中，因此，前导码的长度扩大为8个字节。
帧首定界符（SOF:Start-of-Frame Delimiter）：IEEE 802.3帧中的定界字节，以两个连续的代码1结尾，表示一帧实际开始。
目标和源地址（DA、SA）：表示发送和接收帧的工作站的地址，各占据6个字节。
其中，目标地址可以是单址，也可以是多点传送或广播地址。
类型（以太网）：占用2个字节，指定接收数据的高层协议。
长度L（IEEE 802.3）：表示紧随其后的以字节为单位的数据段的长度。
数据L（以太网）：在经过物理层和逻辑链路层的处理之后，包含在帧中的数据将被传递给在类型段中指定的高层协议。
虽然以太网版本2中并没有明确作出补齐规定，但是以太网帧中数据段的长度最小应当不低于46个字节。
数据（IEEE 802.3：LLCPDU逻辑链路层协议数据单元）：IEEE 802.3帧在数据段中对接收数据的上层协议进行规定。
如果数据段长度过小，使帧的总长度无法达到64个字节的最小值，那么相应软件将会自动填充数据段，以确保整个帧的长度不低于64个字节。
LLCPDU——它的范围处在46字节至1500字节之间。
最小LLCPDU长度46字节是一个限制，目的是要求局域网上所有的站点都能检测到该帧，即保证网络工作正常。
如果LLCPDU小于46个字节，则发送站的MAC子层会自动填充“0”代码补齐。
802.3一个帧的长度计算公式：DA+SA+L+LLCPDU+FCS=6+6+2+(46～1500)+4=64～1518即当LLCPDU为46个字节时，帧最小，帧长为64字节；当LLCPDU为1500字节时，帧最大，帧长为1518字节帧校验序列（FCS:Frame Check Sequence）：该序列包含长度为4个字节的循环冗余校验值（CRC），由发送设备计算产生，在接收方被重新计算以确定帧在传送过程中是否被损坏。
