以太网帧格式 EthernetⅡ和ETHERNET 802.3 IEEE802.2.SAP和SNAP的区别

各种不同以太网帧格式利用抓包软件的来抓包的人，可能经常会被一些不同的Frame Header搞糊涂，为何用的Frame的Header是这样的，而另外的又不一样。

这是因为在Ethernet中存在几种不同的帧格式，下面我就简单介绍一下几种不同的帧格式及他们的差异。

一、Ethernet帧格式的发展1980 DEC,Intel,Xerox制订了Ethernet I的标准；1982 DEC,Intel,Xerox又制订了Ehternet II的标准；1982 IEEE开始研究Ethernet的国际标准802.3；1983迫不及待的Novell基于IEEE的802.3的原始版开发了专用的Ethernet帧格式；1985 IEEE推出IEEE 802.3规范；后来为解决EthernetII与802.3帧格式的兼容问题推出折衷的Ethernet SNAP格式。

(其中早期的Ethernet I已经完全被其他帧格式取代了所以现在Ethernet只能见到后面几种Ethernet的帧格式现在大部分的网络设备都支持这几种Ethernet 的帧格式如:cisco的路由器在设定Ethernet接口时可以指定不同的以太网的帧格式:arpa,sap,snap,novell-ether)二、各种不同的帧格式下面介绍一下各个帧格式Ethernet II是DIX以太网联盟推出的，它由6个字节的目的MAC地址，6个字节的源MAC地址，2个字节的类型域（用于表示装在这个Frame、里面数据的类型)，以上为Frame Header,接下来是46--1500 字节的数据，和4字节的帧校验）Novell Ethernet它的帧头与Ethernet有所不同其中EthernetII帧头中的类型域变成了长度域，后面接着的两个字节为0xFFFF用于标示这个帧是Novell Ether类型的Frame，由于前面的0xFFFF站掉了两个字节所以数据域缩小为44-1498个字节,帧校验不变。

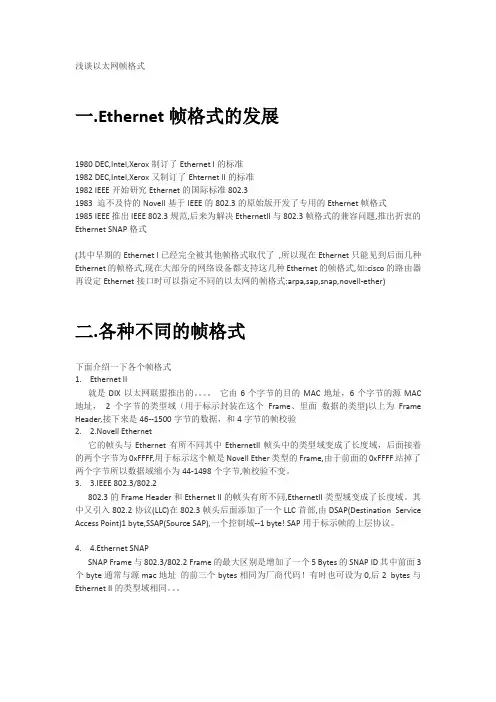

浅谈以太网帧格式一.Ethernet帧格式的发展1980 DEC,Intel,Xerox制订了Ethernet I的标准1982 DEC,Intel,Xerox又制订了Ehternet II的标准1982 IEEE开始研究Ethernet的国际标准802.31983 迫不及待的Novell基于IEEE的802.3的原始版开发了专用的Ethernet帧格式1985 IEEE推出IEEE 802.3规范,后来为解决EthernetII与802.3帧格式的兼容问题,推出折衷的Ethernet SNAP格式(其中早期的Ethernet I已经完全被其他帧格式取代了,所以现在Ethernet只能见到后面几种Ethernet的帧格式,现在大部分的网络设备都支持这几种Ethernet的帧格式,如:cisco的路由器再设定Ethernet接口时可以指定不同的以太网的帧格式:arpa,sap,snap,novell-ether)二.各种不同的帧格式下面介绍一下各个帧格式1.Ethernet II就是DIX以太网联盟推出的。

它由6个字节的目的MAC地址，6个字节的源MAC 地址，2个字节的类型域（用于标示封装在这个Frame、里面数据的类型)以上为Frame Header,接下来是46--1500字节的数据，和4字节的帧校验2. 2.Novell Ethernet它的帧头与Ethernet有所不同其中EthernetII帧头中的类型域变成了长度域，后面接着的两个字节为0xFFFF,用于标示这个帧是Novell Ether类型的Frame,由于前面的0xFFFF站掉了两个字节所以数据域缩小为44-1498个字节,帧校验不变。

3. 3.IEEE 802.3/802.2802.3的Frame Header和Ethernet II的帧头有所不同,EthernetII类型域变成了长度域。

其中又引入802.2协议(LLC)在802.3帧头后面添加了一个LLC首部,由DSAP(Destination Service Access Point)1 byte,SSAP(Source SAP),一个控制域--1 byte! SAP用于标示帧的上层协议。

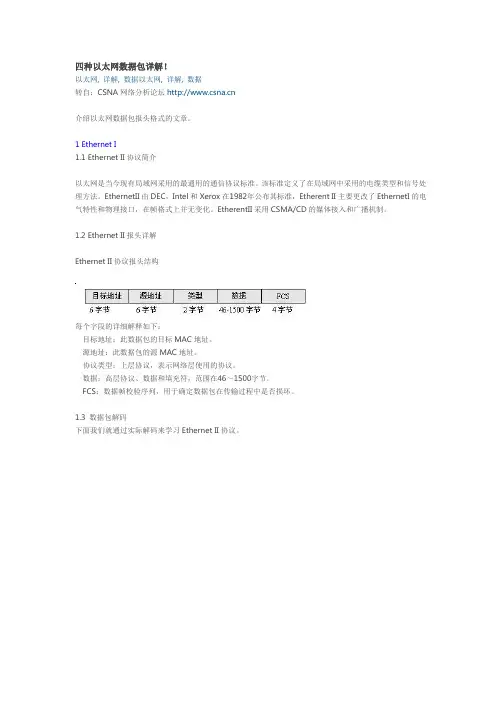

四种以太网数据包详解！以太网, 详解, 数据以太网, 详解, 数据转自：CSNA网络分析论坛介绍以太网数据包报头格式的文章。

1 Ethernet I1.1 Ethernet II协议简介以太网是当今现有局域网采用的最通用的通信协议标准。

该标准定义了在局域网中采用的电缆类型和信号处理方法。

EthernetII由DEC，Intel和Xerox在1982年公布其标准，Etherent II主要更改了EthernetI的电气特性和物理接口，在帧格式上并无变化。

EtherentII采用CSMA/CD的媒体接入和广播机制。

1.2 Ethernet II报头详解Ethernet II协议报头结构每个字段的详细解释如下：目标地址：此数据包的目标MAC地址。

源地址：此数据包的源MAC地址。

协议类型：上层协议，表示网络层使用的协议。

数据：高层协议、数据和填充符，范围在46～1500字节。

FCS：数据帧校验序列，用于确定数据包在传输过程中是否损坏。

1.3 数据包解码下面我们就通过实际解码来学习Ethernet II协议。

以下是对该数据包解码的详细介绍：目标地址：000:59:AA:93D。

源地址：000:41:26:3F:9E。

协议类型：0x0800表示网络层使用的是IP协议。

数据：传输层和应用层的数据（UDP和QQ）。

FCS：数据帧校验序列。

2 Ethernet 802.22.1 Ethernet 802.2协议简介Ethernet 802.2协议是IEEE正式的802.3标准，它由EthernetII发展而来。

Ethernet802.2将EthernetII帧头的协议类型字段替换为帧长度字段，并加入LLC-802.2头，用以标记上层协议。

LLC头包含目的服务访问点（DSAP）、源服务访问点（SSAP）和控制（Control）字段。

2.2 Ethernet 802.2协议报详解Ethernet 802.2协议报头结构每个字段的详细解释如下：目标地址：此数据包的目标mac地址；源地址：此数据包的源mac地址；长度：帧包含的数据量必须小于或等于1500（16进制的05DC）； DSAP：目标服务存取点（Destination Service Access Point）； SSAP：源服务存取点（Source Service Access Point）；控制：无连接或面向连接的LLC；数据：高层协议、数据和填充符；FCS：数据帧校验序列，用于确定数据包在传输过程中是否损坏。

计算机⽹络协议，以太⽹帧格式以太⽹的MAC帧格式有好⼏种，被⼴泛应⽤的是DIX Ethernet V2标准，还有⼀种是IEEE的802.3标准，该标准经过了多年的发展，已经出现了很多种⼦标准。

DIX Ethernet V2 标准与 IEEE 的 802.3 标准只有很⼩的差别，因此可以将 802.3 局域⽹简称为“以太⽹”。

严格说来，“以太⽹”应当是指符合DIX Ethernet V2 标准的局域⽹⼀、DIX Ethernet V2（Ethernet II）1.帧结构2.字段分析=======================================================================================================源MAC地址 ===> 发送⽅的MAC地址=======================================================================================================⽬的MAC地址 ===> 接收⽅的MAC地址=======================================================================================================上层协议类型 ===> 该MAC数据报中包装的⽹络层数据报协议类型若该字段的值⼩于1518，那么这个字段就是长度字段，并定义后⾯的数据字段的长度。

若该字段的值⼤于1518，它就定义使⽤因特⽹服务的上层协议（⼩于0600H的值是⽤于IEEE802的，表⽰数据包的长度）具体协议类型可以参考如下两个表：表1：协议ID（Type）以太⽹协议0x0800Internet Protocol, Version 4(IPv4)0x0806Address Resolution Protocol(ARP)0x0842Wake-on-LAN Magic Packet0x1337SYN-3 Heartbeat Protocol(SYNdog)0x22F3IETF TRILL Protocol0x6003DECnet Phase IV0x8035Reverse Address Resolution Protocol(RARP)0x809B AppleTalk(Ethertalk)0x80F3AppleTalk Address Resolution Protocol(AARP)0x8100VLAN-tagged frame(IEEE 802.1Q)0x8137Novell IPX(alt)0x8138Novell0x8204QNX Qnet0x86DD Internet Protocol, Version 6(IPv6)0x8808MAC Control0x8809Slow Protocols(IEEE 802.3)0x8819CobraNet0x8847MPLS unicast0x8848MPLS multicast0x8863PPPoE Discovery Stage0x8864PPPoE Session Stage0x886F Microsoft NLB heartbeat0x8870Jumbo Frames0x887B HomePlug 1.0 MME0x888E EAP over LAN(IEEE 802.1X)0x888E EAP over LAN(IEEE 802.1X)协议ID（Type）以太⽹协议0x8892PROFINET Protocol0x889A HyperSCSI(SCSI over Ethernet)0x88A2ATA over Ethernet0x88A4EtherCat Protocol0x88A8Provider Bridging(IEEE 802.1ad)0x88AB Ethernet Powerlink0x88CC LLDP0x88CD sercos III0x88D8Circuit Emulation Services over Ethernet(MEF-8)0x88E1HomePlug AV MME0x88E3Media Redundancy Protocol(IEC62439-2)0x88E5MAC security(IEEE 802.1AE)0x88F7Precision Time Protocol(IEEE 1588)0x8902IEEE 802.1ag Connectivity Fault Management(CFM) Protocol / ITU-T Recommendation Y.1731(OAM) 0x8906Fibre Channel over Ethernet0x8914FCoE Initialization Protocol0x9000Configuration Test Protocol(Loop)0x9100Q-in-Q表2：以太类型值 (16 进制 )对应协议备注0x0000 - 0x05DC IEEE 802.3 长度0x0101 – 0x01FF实验0x0660XEROX NS IDP0x06610x0800DLOG0x0801X.75 Internet0x0802NBS Internet0x0803ECMA Internet0x0804Chaosnet0x0805X.25 Level 30x0806ARP0x0808帧中继ARP0x6559原始帧中继RFR0x8035动态 DARP，反向地址解析协议 RARP0x8037Novell Netware IPX0x809B EtherTalk0x80D5IBM SNA Services over Ethernet0x80F3AppleTalk 地址解析协议 AARP0x8100以太⽹⾃动保护开关 EAPS0x8137因特⽹包交换 IPX0x814C简单⽹络管理协议 SNMP0x86DD⽹际协议 v6 IPv6重要字段含义：Dest addr ：以太⽹ OAM 报⽂的⽬的 MAC地址，为组播 MAC 地址 0180c2000002Source addr ：以太⽹ OAM 报⽂的源 MAC地址，为发送端的桥 MAC 地址，该地址是⼀个单播 MAC地址Type ：以太⽹ OAM 报⽂的协议类型，为0x8809Subtype ：以太⽹ OAM 报⽂的协议⼦类型，为 0x030x8809OAM Flags ： Flags 域，包含了以太⽹ OAM 实体的状态信息Code ：本字段指明了 OAMPDU 的报⽂类型。

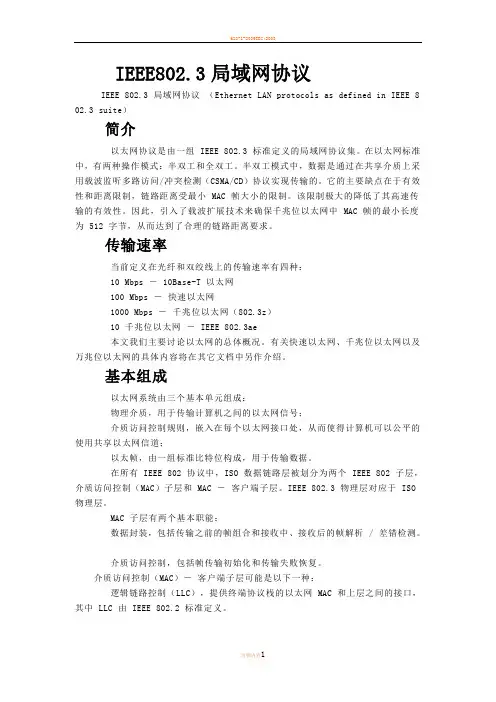

I E E E802.3协议简介IEEE802.3局域网协议IEEE 802.3 局域网协议（Ethernet LAN protocols as defined in IEEE 8 02.3 suite）简介以太网协议是由一组 IEEE 802.3 标准定义的局域网协议集。

在以太网标准中，有两种操作模式：半双工和全双工。

半双工模式中，数据是通过在共享介质上采用载波监听多路访问/冲突检测（CSMA/CD）协议实现传输的。

它的主要缺点在于有效性和距离限制，链路距离受最小 MAC 帧大小的限制。

该限制极大的降低了其高速传输的有效性。

因此，引入了载波扩展技术来确保千兆位以太网中 MAC 帧的最小长度为 512 字节，从而达到了合理的链路距离要求。

传输速率当前定义在光纤和双绞线上的传输速率有四种：10 Mbps － 10Base-T 以太网100 Mbps －快速以太网1000 Mbps －千兆位以太网（802.3z）10 千兆位以太网－ IEEE 802.3ae本文我们主要讨论以太网的总体概况。

有关快速以太网、千兆位以太网以及万兆位以太网的具体内容将在其它文档中另作介绍。

基本组成以太网系统由三个基本单元组成：物理介质，用于传输计算机之间的以太网信号；介质访问控制规则，嵌入在每个以太网接口处，从而使得计算机可以公平的使用共享以太网信道；以太帧，由一组标准比特位构成，用于传输数据。

在所有 IEEE 802 协议中，ISO 数据链路层被划分为两个 IEEE 802 子层，介质访问控制（MAC）子层和 MAC －客户端子层。

IEEE 802.3 物理层对应于 ISO 物理层。

MAC 子层有两个基本职能：数据封装，包括传输之前的帧组合和接收中、接收后的帧解析 / 差错检测。

介质访问控制，包括帧传输初始化和传输失败恢复。

介质访问控制（MAC）－客户端子层可能是以下一种：逻辑链路控制（LLC），提供终端协议栈的以太网 MAC 和上层之间的接口，其中 LLC 由 IEEE 802.2 标准定义。

常见IEEE 802标准子系列分类详细介绍EEE 802标准是局域网和城域网技术的重要基础，IEEE 802通信标准为各种网络应用提供了标准和规范，使得各种网络设备和系统能够互联互通，促进了信息传输和交流的便利和发展。

前文简单的介绍了IEEE 802标准概述，以下是IEEE 802标准各个子系列的详细介绍：IEEE 802.1系列：这是关于局域网/城域网的体系结构、共存和网络管理的标准。

其中，IEEE 802.1Q定义了虚拟局域网（VLAN）的标准，使得在局域网上可以创建和管理多个独立的广播域。

IEEE 802.1P则是为了解决以太网的优先级问题，定义了以太网的优先级。

IEEE 802.2系列：这个系列定义了逻辑链路控制的服务原语和协议数据单元格式。

它为数据链路层提供了标准的协议规范。

IEEE 802.3系列：主要关注以太网的标准，包括10BASE-T、100BASE-T （快速以太网）和1000BASE-T（千兆以太网）等。

这些标准定义了以太网的物理层和数据链路层的操作规范。

IEEE 802.4系列：这个标准定义了标记总线访问方法以及物理层规范。

它是一种基于标记的访问控制协议，用于总线型网络。

IEEE 802.5系列：这个标准定义了标记环访问方法，它是一种基于标记的访问控制协议，用于环型网络。

IEEE 802.6系列：这个标准定义了城域网（MAN）的访问方法，它是一个更大的网络拓扑结构，覆盖了一个城市或地区。

IEEE 802.7系列：这个系列主要关注宽带技术的标准，包括宽带网络的接入和传输技术。

IEEE 802.8系列：这个系列主要关注光纤技术的标准，包括光纤网络的物理层和数据链路层的规范。

IEEE 802.9系列：定义了集成服务访问点接口规范，它为局域网和城域网提供了一种集成服务的接口。

IEEE 802.10系列：主要关注局域网/城域网的安全性，包括网络安全策略和安全协议等。

IEEE 802.11系列：这是无线局域网的标准，定义了无线局域网的访问方法和物理层技术规范，如WiFi技术。

以太⽹帧结构详解⽹络通信协议⼀般地，关注于逻辑数据关系的协议通常被称为上层协议，⽽关注于物理数据流的协议通常被称为低层协议。

IEEE802就是⼀套⽤来管理物理数据流在局域⽹中传输的标准，包括在局域⽹中传输物理数据的802.3以太⽹标准。

还有⼀些⽤来管理物理数据流在使⽤串⾏介质的⼴域⽹中传输的标准，如帧中继FR（FrameRelay），⾼级数据链路控制HDLC（High-LevelDataLinkControl），异步传输模式ATM（AsynchronousTransferMode）。

分层模型0OSI国际标准化组织ISO于1984年提出了OSIRM（OpenSystemInterconnectionReferenceModel，开放系统互连参考模型）。

OSI参考模型很快成为了计算机⽹络通信的基础模型。

OSI参考模型具有以下优点：简化了相关的⽹络操作；提供了不同⼚商之间的兼容性；促进了标准化⼯作；结构上进⾏了分层；易于学习和操作。

OSI参考模型各个层次的基本功能如下：物理层:在设备之间传输⽐特流，规定了电平、速度和电缆针脚。

数据链路层：将⽐特组合成字节，再将字节组合成帧，使⽤链路层地址（以太⽹使⽤MAC地址）来访问介质，并进⾏差错检测。

⽹络层：提供逻辑地址，供路由器确定路径。

传输层：提供⾯向连接或⾮⾯向连接的数据传递以及进⾏重传前的差错检测。

会话层：负责建⽴、管理和终⽌表⽰层实体之间的通信会话。

该层的通信由不同设备中的应⽤程序之间的服务请求和响应组成。

表⽰层：提供各种⽤于应⽤层数据的编码和转换功能，确保⼀个系统的应⽤层发送的数据能被另⼀个系统的应⽤层识别。

应⽤层：OSI参考模型中最靠近⽤户的⼀层，为应⽤程序提供⽹络服务。

分层模型-TCP/IPTCP/IP模型同样采⽤了分层结构，层与层相对独⽴但是相互之间也具备⾮常密切的协作关系。

TCP/IP模型将⽹络分为四层。

TCP/IP模型不关注底层物理介质，主要关注终端之间的逻辑数据流转发。

以太网协议2007-08-25 16:45:54| 分类：默认分类|字号订阅历史上以太网帧格式有五种:1 Ethernet V1：这是最原始的一种格式，是由Xerox PARC提出的3Mbps CSMA/CD以太网标准的封装格式，后来在1980年由DEC，Intel和Xerox标准化形成Ethernet V1标准；2 Ethernet II即DIX 2.0：Xerox与DEC、Intel在1982年制定的以太网标准帧格式。

Cisco 名称为：ARPA。

这是最常见的一种以太网帧格式，也是今天以太网的事实标准，由DEC，Intel和Xerox 在1982年公布其标准，主要更改了Ethernet V1的电气特性和物理接口，在帧格式上并无变化；Ethernet V2出现后迅速取代Ethernet V1成为以太网事实标准；Ethernet V2帧头结构为6bytes的源地址+6bytes的目标地址+2Bytes的协议类型字段+数据。

常见协议类型如下：0800 IP0806 ARP0835 RARP8137 Novell IPX809b Apple Talk如果协议类型字段取值为0000-05dc(十进制的0-1500)，则该帧就不是Ethernet V2(ARPA)类型了，而是下面讲到的三种802.3帧类型之一；Ethernet可以支持TCP/IP，Novell IPX/SPX，在每种格式的以太网帧的开始处都有64比特（8字节）的前导字符，如图所示。

其中，前7个字节称为前同步码（Preamble），内容是16进制数0xAA，最后1字节为帧起始标志符0xAB，它标识着以太网帧的开始。

前导字符的作用是使接收节点进行同步并做好接收数据帧的准备。

——PR：同步位，用于收发双方的时钟同步，同时也指明了传输的速率（10M和100M 的时钟频率不一样，所以100M网卡可以兼容10M网卡），是56位的二进制数101010101010.....——SD: 分隔位,表示下面跟着的是真正的数据,而不是同步时钟,为8位的10101011,跟同步位不同的是最后2位是11而不是10.——DA:目的地址,以太网的地址为48位(6个字节)二进制地址,表明该帧传输给哪个网卡.如果为FFFFFFFFFFFF,则是广播地址,广播地址的数据可以被任何网卡接收到.——SA:源地址,48位,表明该帧的数据是哪个网卡发的,即发送端的网卡地址,同样是6个字节.----TYPE：类型字段，表明该帧的数据是什么类型的数据，不同的协议的类型字段不同。

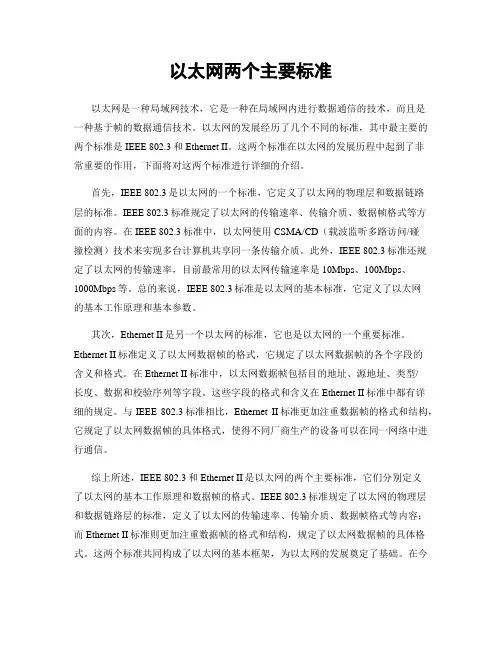

以太网两个主要标准以太网是一种局域网技术，它是一种在局域网内进行数据通信的技术，而且是一种基于帧的数据通信技术。

以太网的发展经历了几个不同的标准，其中最主要的两个标准是IEEE 802.3和Ethernet II。

这两个标准在以太网的发展历程中起到了非常重要的作用，下面将对这两个标准进行详细的介绍。

首先，IEEE 802.3是以太网的一个标准，它定义了以太网的物理层和数据链路层的标准。

IEEE 802.3标准规定了以太网的传输速率、传输介质、数据帧格式等方面的内容。

在IEEE 802.3标准中，以太网使用CSMA/CD（载波监听多路访问/碰撞检测）技术来实现多台计算机共享同一条传输介质。

此外，IEEE 802.3标准还规定了以太网的传输速率，目前最常用的以太网传输速率是10Mbps、100Mbps、1000Mbps等。

总的来说，IEEE 802.3标准是以太网的基本标准，它定义了以太网的基本工作原理和基本参数。

其次，Ethernet II是另一个以太网的标准，它也是以太网的一个重要标准。

Ethernet II标准定义了以太网数据帧的格式，它规定了以太网数据帧的各个字段的含义和格式。

在Ethernet II标准中，以太网数据帧包括目的地址、源地址、类型/长度、数据和校验序列等字段。

这些字段的格式和含义在Ethernet II标准中都有详细的规定。

与IEEE 802.3标准相比，Ethernet II标准更加注重数据帧的格式和结构，它规定了以太网数据帧的具体格式，使得不同厂商生产的设备可以在同一网络中进行通信。

综上所述，IEEE 802.3和Ethernet II是以太网的两个主要标准，它们分别定义了以太网的基本工作原理和数据帧的格式。

IEEE 802.3标准规定了以太网的物理层和数据链路层的标准，定义了以太网的传输速率、传输介质、数据帧格式等内容；而Ethernet II标准则更加注重数据帧的格式和结构，规定了以太网数据帧的具体格式。

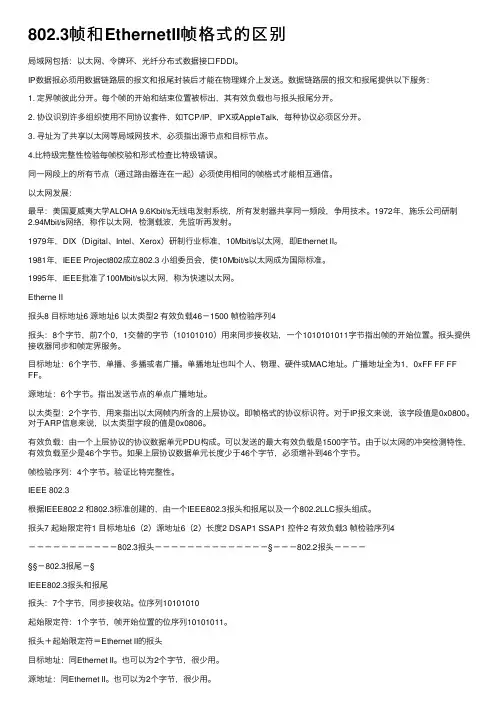

802.3帧和EthernetII帧格式的区别局域⽹包括：以太⽹、令牌环、光纤分布式数据接⼝FDDI。

IP数据报必须⽤数据链路层的报⽂和报尾封装后才能在物理媒介上发送。

数据链路层的报⽂和报尾提供以下服务：1. 定界帧彼此分开。

每个帧的开始和结束位置被标出，其有效负载也与报头报尾分开。

2. 协议识别许多组织使⽤不同协议套件，如TCP/IP，IPX或AppleTalk，每种协议必须区分开。

3. 寻址为了共享以太⽹等局域⽹技术，必须指出源节点和⽬标节点。

4.⽐特级完整性检验每帧校验和形式检查⽐特级错误。

同⼀⽹段上的所有节点（通过路由器连在⼀起）必须使⽤相同的帧格式才能相互通信。

以太⽹发展：最早：美国夏威夷⼤学ALOHA 9.6Kbit/s⽆线电发射系统，所有发射器共享同⼀频段，争⽤技术。

1972年，施乐公司研制2.94Mbit/s⽹络，称作以太⽹，检测载波，先监听再发射。

1979年，DIX（Digital、Intel、Xerox）研制⾏业标准，10Mbit/s以太⽹，即Ethernet II。

1981年，IEEE Project802成⽴802.3 ⼩组委员会，使10Mbit/s以太⽹成为国际标准。

1995年，IEEE批准了100Mbit/s以太⽹，称为快速以太⽹。

Etherne II报头8 ⽬标地址6 源地址6 以太类型2 有效负载46－1500 帧检验序列4报头：8个字节，前7个0，1交替的字节（10101010）⽤来同步接收站，⼀个1010101011字节指出帧的开始位置。

报头提供接收器同步和帧定界服务。

⽬标地址：6个字节，单播、多播或者⼴播。

单播地址也叫个⼈、物理、硬件或MAC地址。

⼴播地址全为1，0xFF FF FF FF。

源地址：6个字节。

指出发送节点的单点⼴播地址。

以太类型：2个字节，⽤来指出以太⽹帧内所含的上层协议。

即帧格式的协议标识符。

对于IP报⽂来说，该字段值是0x0800。

对于ARP信息来说，以太类型字段的值是0x0806。

Ethernet的帧格式和结构概述(2008-10-15 15:59:48)用过NetXray之类的抓包软件的人，可能经常会被一些不同的Frame Header搞糊涂，为何用的Frame 的Header 是这样的，而另外的又不一样。

这是因为在Ethernet 中存在几种不同的帧格式，下面我就简单介绍一下几种不同的帧格式及他们的差异。

一．Ethernet帧格式的发展1980 DEC,Intel,Xerox制订了Ethernet I的标准1982 DEC,Intel,Xerox又制订了Ehternet II的标准1982 IEEE开始研究Ethernet的国际标准802.31983 迫不及待的Novell基于IEEE的802.3的原始版开发了专用的Ethernet帧格式1985 IEEE推出IEEE 802.3规范后来为解决EthernetII与802.3帧格式的兼容问题推出折衷的Ethernet SNAP格式(其中早期的Ethernet I 已经完全被其他帧格式取代了所以现在Ethernet只能见到后面几种Ethernet的帧格式现在大部分的网络设备都支持这几种Ethernet的帧格式如:c isco的路由器再设定Ethernet接口时可以指定不同的以太网的帧格式:arpa,sap,snap,novell-ether)二.各种不同的帧格式下面介绍一下各个帧格式1.Ethernet II就是DIX以太网联盟推出的，它由6个字节的目的MAC地址，6个字节的源MAC地址，2个字节的类型域（用于标示封装在这个Frame、里面数据的类型)以上为Frame Header,接下来是46--1500 字节的数据，和4字节的帧校验）2.Novell Ethernet它的帧头与Ethernet有所不同其中EthernetII帧头中的类型域变成了长度域，后面接着的两个字节为0xFFFF，用于标示这个帧是Novell Ether类型的Frame ，由于前面的0xFFFF占掉了两个字节所以数据域缩小为44-1498个字节,帧校验不变。

3 以太网帧格式目前，有四种不同格式的以太网帧在使用，它们分别是：●Ethernet II即DIX 2.0：Xerox与DEC、Intel在1982年制定的以太网标准帧格式。

Cisco 名称为：ARPA。

●Ethernet 802.3 raw：Novell在1983年公布的专用以太网标准帧格式。

Cisco名称为：Novell-Ether。

●Ethernet 802.3 SAP：IEEE在1985年公布的Ethernet 802.3的SAP版本以太网帧格式。

Cisco名称为：SAP。

●Ethernet 802.3 SNAP：IEEE在1985年公布的Ethernet 802.3的SNAP版本以太网帧格式。

Cisco名称为：SNAP。

在每种格式的以太网帧的开始处都有64比特（8字节）的前导字符，如图3所示。

其中，前7个字节称为前同步码（Preamble），内容是16进制数0xAA，最后1字节为帧起始标志符0xAB，它标识着以太网帧的开始。

前导字符的作用是使接收节点进行同步并做好接收数据帧的准备。

图3 以太网帧前导字符除此之外，不同格式的以太网帧的各字段定义都不相同，彼此也不兼容。

3.1 Ethernet II帧格式如图4所示，是Ethernet II类型以太网帧格式。

图4 Ethernet II帧格式Ethernet II类型以太网帧的最小长度为64字节（6＋6＋2＋46＋4），最大长度为1518字节（6＋6＋2＋1500＋4）。

其中前12字节分别标识出发送数据帧的源节点MAC地址和接收数据帧的目标节点MAC地址。

接下来的2个字节标识出以太网帧所携带的上层数据类型，如16进制数0x0800代表IP协议数据，16进制数0x809B代表AppleTalk协议数据，16进制数0x8138代表Novell类型协议数据等。

在不定长的数据字段后是4个字节的帧校验序列（Frame Check Sequence，FCS），采用32位CRC循环冗余校验对从"目标MAC地址"字段到"数据"字段的数据进行校验。

Ethernet II和802.32013-10-15 13:16:17 我来说两句来源：forsakening的专栏收藏我要投稿Ethernet II和802.3在卷一中：(章节二：数据链路层)在T C P / I P协议族中，链路层主要有三个目的：（1）为I P模块发送和接收I P数据报；（2 ）为A R P模块发送A R P请求和接收A R P应答；（3 ）为R A R P 发送R A R P请求和接收R A R P应答。

T C P / I P支持多种不同的链路层协议，这取决于网络所使用的硬件，如以太网、令牌环网、F D D I （光纤分布式数据接口）及R S-2 3 2 串行线路等。

以太网和IEEE 802封装以太网这个术语一般是指数字设备公司（ Digital Equipment Corp. ）、英特尔公司（I n t e l C o r p . ）和X e r o x 公司在 1 9 8 2年联合公布的一个标准。

它是当今 T C P / I P采用的主要的局域网技术。

它采用一种称作 C S M A / C D 的媒体接入方法，其意思是带冲突检测的载波侦听多路接入（Carrier Sense, Multiple Access with Collision Detection ）。

它的速率为10 Mb/s，地址为48 bit 。

几年后，I E E E （电子电气工程师协会）8 0 2委员会公布了一个稍有不同的标准集，其中8 0 2 . 3针对整个C S M A / C D 网络，8 0 2 . 4针对令牌总线网络， 8 0 2 . 5针对令牌环网络。

这三者的共同特性由8 0 2 . 2标准来定义，那就是 8 0 2 网络共有的逻辑链路控制（L L C ）。

不幸的是，8 0 2 . 2和8 0 2 . 3定义了一个与以太网不同的帧格式。

文献 [Stallings 1987]对所有的IEEE 802 标准进行了详细的介绍。

的IP，而MAC地址是伪造的，则当A接收到伪造的ARP应答后，就会更新本地的ARP缓存，这样在A 看来B的IP地址没有变，而它的MAC地址已经不是原来那个了。

由于局域网的网络流通不是根据IP地址进行，而是按照MAC地址进行传输。

所以，那个伪造出来的MAC地址在A上被改变成一个不存在的MAC地址，这样就会造成网络不通，导致A不能Ping通B！这就是一个简单的ARP欺骗。

【实验体会】这次实验最大的感触是体会到了网络通信过程的趣味性。

在做ping同学IP的实验时，我发现抓到的包之间有紧密的联系，相互的应答过程很像实际生活中人们之间的对话。

尤其是ARP帧，为了获得对方的MAC地址，乐此不疲地在网络中广播“谁有IP为XXX的主机？”，如果运气好，会收到网桥中某个路由器发来的回复“我知道，XXX的MAC地址是YYY！”。

另外，通过ping同学主机的实验，以及对实验过程中问题的分析，使我对之前模糊不清的一些概念有了全面的认识，如交换机、路由器的区别与功能，局域网各层次的传输顺序与规则等。

还有一点就是，Wireshark不是万能的，也会有错误、不全面的地方，这时更考验我们的理论分析与实践论证能力。

成绩优良中及格不及格教师签名：日期：【实验作业】1 观察并分析通常的以太网帧1.1 以太网帧格式目前主要有两种格式的以太网帧：Ethernet II（DIX 2.0）和IEEE 802.3。

我们接触过的IP、ARP、EAP和QICQ协议使用Ethernet II帧结构，而STP协议则使用IEEE 802.3帧结构。

Ethernet II是由Xerox与DEC、Intel（DIX）在1982年制定的以太网标准帧格式，后来被定义在RFC894中。

IEEE 802.3是IEEE 802委员会在1985年公布的以太网标准封装结构（可以看出二者时间相差不多，竞争激烈），RFC1042规定了该标准（但终究二者都写进了IAB管理的RFC文档中）。

TCP/IP协议族IP/TCPTelnet和R login、FTP以及SMTPIP/UDPDNS 、TFTP、BOOTP、SNMPICMP是IP协议的附属协议、IGMP是Internet组管理协议ARP（地址解析协议）和RARP（逆地址解析协议）是某些网络接口（如以太网和令牌环网）使用的特殊协议，用来转换I P层和网络接口层使用的地址。

1、以太帧类型以太帧有很多种类型。

不同类型的帧具有不同的格式和MTU值。

但在同种物理媒体上都可同时存在。

▪标签协议识别符(Tag Protocal Identifier, TPID): 一组16位元的域其数值被设定在0x8100以用来辨别某个IEEE 802.1Q的帧为已被标签的，而这个域所被标定位置与乙太形式/长度在未标签帧的域相同，这是为了用来区别未标签的帧。

▪优先权代码点(Priority Code Point, PCP): 以一组3位元的域当作IEEE 802.1p 优先权的参考，从0(最低)到7(最高)，用来对资料流(音讯、影像、档案等等)作传输的优先级。

▪标准格式指示(Canonical Format Indicator, CFI): 1位元的域。

若是这个域的值为1，则MAC地指则为非标准格式；若为0，则为标准格式；在乙太交换器中他通常默认为0。

在乙太和令牌环中，CFI用来做为两者的相容。

若帧在乙太端中接收资料则CFI的值须设为1，且这个端口不能与未标签的其他端口桥接。

▪虚拟局域网识别符(VLAN Identifier, VID): 12位元的域，用来具体指出帧是属于哪个特定VLAN。

值为0时，表示帧不属于任何一个VLAN；此时，802.1Q标签代表优先权。

16位元的值0x000和0xFFF为保留值，其他的值都可用来做为共4094个VLAN的识别符。

在桥接器上，VLAN1在管理上做为保留值。

这个12位元的域可分为两个6位元的域以延伸目的(Destination)与源(Source)之48位元地址，18位元的三重标记(Triple-Tagging)可和原本的48位元相加成为66位元的地址。
