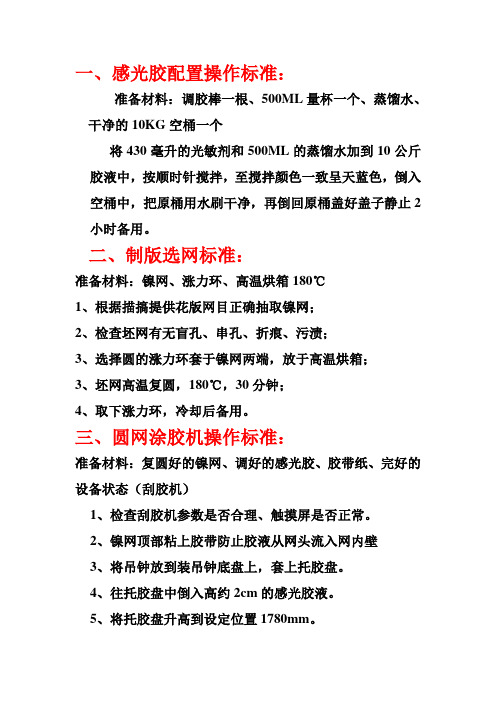

感光浆制版操作说明

一、感光胶配置操作标准：准备材料：调胶棒一根、500ML量杯一个、蒸馏水、干净的10KG空桶一个将430毫升的光敏剂和500ML的蒸馏水加到10公斤胶液中，按顺时针搅拌，至搅拌颜色一致呈天蓝色，倒入空桶中，把原桶用水刷干净，再倒回原桶盖好盖子静止2小时备用。

二、制版选网标准：准备材料：镍网、涨力环、高温烘箱180℃1、根据描搞提供花版网目正确抽取镍网；2、检查坯网有无盲孔、串孔、折痕、污渍；3、选择圆的涨力环套于镍网两端，放于高温烘箱；3、坯网高温复圆，180℃，30分钟；4、取下涨力环，冷却后备用。

三、圆网涂胶机操作标准：准备材料：复圆好的镍网、调好的感光胶、胶带纸、完好的设备状态（刮胶机）1、检查刮胶机参数是否合理、触摸屏是否正常。

2、镍网顶部粘上胶带防止胶液从网头流入网内壁3、将吊钟放到装吊钟底盘上，套上托胶盘。

4、往托胶盘中倒入高约2cm的感光胶液。

5、将托胶盘升高到设定位置1780mm。

6、再将涂胶机另一只吊钟放到装吊钟底盘上。

7、将焙烘过的镍网一端朝上套在下面吊钟上，然后再落下升上去的托胶盘，使朝上的网头刚好套在下落的吊钟上，开始降托胶盘，当托胶盘刮过网头后把粘胶带摘掉吊钟擦干净，涂胶开始。

8、切忌刮胶不到头。

四、喷墨制网操作标准：准备材料：刮好胶的镍网、需喷墨花型、制网液、剪刀1、低温烘干刮好胶的镍网30分钟左右2、把烘好的镍网边缘剪去3mm准备喷墨把镍网装与喷墨机上3、检查镍网表面有无大网折和破口。

4、用AT2000调入要打印的花型。

5、设置布局，图像转换，审查花型是否与喷墨机的精度一致。

6、检测喷头效果（打喷嘴测试）7、喷墨制网开始打印，在制网正常工作中不允许操作电脑，防止信号传输错误导致花型喷错。

8、打印完成后喷墨机会根据设置自动曝光，曝光完成会取下镍网。

五、圆网显影操作标准：将曝光结束后的花网装上涨力环放入显影槽中，水温50℃左右。

在槽中浸泡5-6分钟，待墨层脱落后捞出花网套显影架上。

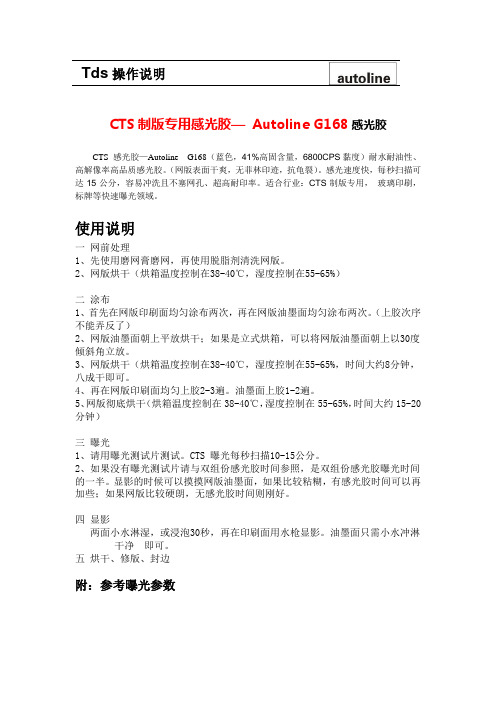

Tds操作说明
CTS制版专用感光胶— Autoline G168感光胶
CTS 感光胶—Autoline G168（蓝色，41%高固含量，6800CPS黏度）耐水耐油性、高解像率高品质感光胶。

（网版表面干爽，无菲林印迹，抗龟裂）。

感光速度快，每秒扫描可达15公分，容易冲洗且不塞网孔、超高耐印率。

适合行业：CTS制版专用，玻璃印刷，标牌等快速曝光领域。

使用说明
一网前处理
1、先使用磨网膏磨网，再使用脱脂剂清洗网版。

2、网版烘干（烘箱温度控制在38-40℃，湿度控制在55-65%）
二涂布
1、首先在网版印刷面均匀涂布两次，再在网版油墨面均匀涂布两次。

（上胶次序不能弄反了）
2、网版油墨面朝上平放烘干；如果是立式烘箱，可以将网版油墨面朝上以30度倾斜角立放。

3、网版烘干（烘箱温度控制在38-40℃，湿度控制在55-65%，时间大约8分钟，八成干即可。

4、再在网版印刷面均匀上胶2-3遍。

油墨面上胶1-2遍。

5、网版彻底烘干（烘箱温度控制在38-40℃，湿度控制在55-65%，时间大约15-20分钟）
三曝光
1、请用曝光测试片测试。

CTS 曝光每秒扫描10-15公分。

2、如果没有曝光测试片请与双组份感光胶时间参照，是双组份感光胶曝光时间的一半。

显影的时候可以摸摸网版油墨面，如果比较粘糊，有感光胶时间可以再加些；如果网版比较硬朗，无感光胶时间则刚好。

四显影
两面小水淋湿，或浸泡30秒，再在印刷面用水枪显影。

油墨面只需小水冲淋干净即可。

五烘干、修版、封边
附：参考曝光参数。

一、感光胶直接制版法工艺流程：网前处理→干燥→上胶→干燥(35℃-40℃)→曝光→显影→干燥→修版→封网二、具体操作及注意事项（一）配感光胶1、将感光粉直接加入到乳胶浆中，慢速搅拌均匀。

2、放置4-6小时逸出搅拌时产生的气泡后才可使用。

（二）丝网预前处理1、粗化新的聚脂用刷子沾磨网膏（Autoprep）在丝网上作圆周运动，使丝网达到均匀粗化。

2、脱脂处理新的或已使用过的聚脂、尼龙、不锈钢网在使用前需要脱脂剂（Universal Meshprer）充分脱脂，方法同（三）涂布感光油涂布，网版倾斜80-85度角。

用优质上浆器按下法涂布：1、先在印刷面后在油墨面各刮涂二遍，在〈40℃干燥后，再各刮一遍，再经〈40℃干燥，这些涂层已能2、对于较粗的丝或需要厚膜层网版，可以在干燥后在印刷面再增加刮涂层次数。

3、网版干燥时，油墨面应朝上放置，干燥温度〈40℃。

4、用耐水性感光胶制作丝印网版时，在曝光显影、干燥，经检查网版无问题后要在网版两面用WR Hard 10-15分钟后用水冲洗，干燥后投入使用。

使用硬化剂（坚膜剂）后的网版不能脱膜，丝网不能回用。

（四）曝光在清除网版两面灰尘后，将阳图底片用胶带纸固定在网版印刷面所需的位置上，底片的药膜面必面应垫上深色平整刚性板片或海绵，采用真空吸气法。

（五）显影与干燥用冷水、温水淋湿网版二面，待1-2分钟后，用压力水以扇形式不断冲湿直至图像清晰出现，将多余水分如有针孔疵点，可用感光胶进行修版，但须在干燥后进行补曝光，时间为正常曝光时间的二倍，三、脱膜在脱膜之前，首先应用清墨剂（Autosolove）彻底清除网版上的油墨，再用水淋湿网版，然后薄薄均匀涂水冲洗掉版膜。

若丝网上留有斑点或鬼影，可用Autohaze除鬼影剂均匀薄薄涂在丝网两面，3-5分钟后用压力水冲洗可彻四、工作环境应干净无灰尘，宜在安全灯或黄色光环境下进行配胶和制版操作。

工作间温度 20℃±20相对湿度 55%-65%五、已敏化的感光胶，盖封在<20℃下可使用期4-5周。

丝网印版的制作--感光制版工艺丝印制品质量的提高，除了制版材料的选择以外，关键还在于丝网印版制作工艺的合理性。

目前丝网印版技术已有很大提高，计算机直接制版技术走向成熟,专业的丝网印刷已用数字化制版。

而一般企业更多的还是使用手工制版。

在此，就手工制版的一些问题，谈一点浅略的感光制版工艺。

我们的制版材料采用过三种：重铬酸盐丝网感光膜(菲林纸)、重氮丝网感光胶及醇溶性尼龙丝网感光胶(分别为F、D、N)，以下介绍简略的感光制版工艺。

感光制版图感光制版是利用感光胶的光化学变化，即感光胶受光部分产生交联与丝网牢固结合在一起，未感光部分经水冲洗，在丝网上形成图文通透部分，印刷时能透过油墨。

工艺流程：原稿→处理→绷网→清洗→吹干→涂布感光胶→吹干→晒版→显影（水）→吹干→检查修版→二次曝光→封边→印刷。

一、原稿的制作原稿要求反差越大越好，即图文部分越黑越好，没有图文部分越透明越好。

1、利用微机打字、复印稿（复印机可放大缩小）、手写手绘稿在稿的反面用植物没（如花生油、豆油等）涂一遍，使稿透明，然后擦去多余的处理剂。

2、如原稿为多色，则原版也不过；应相应分为几色，可用复印机复印，每张复印稿只留一色（其作用刀刮掉），为保证套印准确，可在复印前在稿上画上对位用的双十字线。

二、选好丝网并绷好。

（有关丝网的更多资料请查看《丝网的类型》《丝网的技术参数》《丝网的正确选择》以及《丝网在阶调印刷中的作用》）丝网目数的选择要根据所印图纹以及对图纹的要求来决定。

如果图纹较大，线条较粗，而对图纹的要求又不那么精确，可以采用目数比较低的丝网。

反之，如果图纹小巧，线条细窄，对图纹要求精确，就应采用目数比较高的丝网。

丝网目数的高低直接影响到印刷质量。

因为丝网目数比较低的印版，印浆的渗透性好，网眼不易堵塞。

但目数太低，也容易使印料渗透太多，造成图纹边缘不清，图案失真的现象。

丝网目数高，能达到图纹边缘清晰，线条挺刮的要求。

但丝网目数不能高于印料目数，否则，容易堵塞网孔。

感光胶与制版网印制版用感光胶包括重铬酸盐系感光胶、重氮盐系感光胶和单液型感光胶，重氮盐系感光胶一般由重氮树脂、醋酸乙烯与聚乙烯醇按一定比例配制而成，也称重氮感光胶，是目前常用的网印制版感光材料。

重氮感光胶可分为耐溶剂型和耐水型两大类，本文将以星光系列重氮感光胶为例，介绍重氮感光胶的使用方法。

耐溶剂型感光胶适用于溶剂型油墨，主要用于广告标牌、陶瓷贴花纸、塑料、玻璃、金属制品的网印；耐水型感光胶适用于印染、织物印花、Ｔ恤衫彩色网点印刷等，采用水性油墨，水性浆料的网版印刷。

制版工艺流程如下：绷网→清洗→干燥→涂布感光胶→干燥→曝光→显影→干燥→修版→固化处理→印刷。

1.绷网及清洗首先，按印刷要求选择合适的网框及丝网，通过机械或手工绷网，然后对网框进行清洗，一般选用专用的清洗剂或中性、弱碱性洗涤剂反复擦拭，必要时可同时使用磨网膏打磨，用清水冲洗干净待用。

２.配制感光胶重氮感光胶的组分比例：胶体1000g＋重氮光敏剂8～10g +水50～100ml。

在50～100ml 水中倒入光敏剂粉末8～10g；将溶解的光敏剂倒入1000g胶体中搅拌均匀；消泡30～60分钟，静置2～3小时后使用。

水的用量要根据涂布用胶体黏度要求而定；一定将光敏剂粉末全部溶解后再倒入胶体；搅拌时按顺时针方向，以免产生气泡；感光胶未配前保质期为1年，配制后最佳使用期限15天左右，低温保存可达２个月或更长时间。

３.涂布感光胶将消泡后的感光胶直接倒入上浆器中，倒入量要占上浆器容积的一半以上；将清洗后的网框固定在支架上与水平面成80±5°角，上浆器与丝网面成75°角，由下至上均匀刮涂，先涂布印刷面，后涂布刮印面，一般要求网版上下倒换涂布4次，然后放入烘箱内干燥，切记，每次涂布之间网版必须干透。

此外，涂布次数还要根据印刷要求适当增加，以控制胶层厚度。

4.干燥干燥温度在40℃最为适当，有条件的可选择烘箱等设备，无条件时可用电吹风、电扇等简易工具，但必须在无灰尘的环境中工作，以免影响网版质量。

固体感光树脂版制版流程
固体感光树脂版的制版流程依次为：
曝光——》冲洗——》后曝光.
下面详细介绍各个流程
1．曝光
先将树脂版保护膜揭下，涂上一些滑石粉，以利于版材的吸实和防止底片与版材粘连，然后曝光。

用放大镜观察制好的版的侧面（如图1所示），可以看到感光涂层是一个梯形，正常的a角为70°左右。

a角随着曝光时间的加长而减小。

曝光时间长，字和线条很牢固，冲洗、烘干后，字不易掉线，也不易弯，但制出的版在小的区域上不够彻底，在缝隙上给人感觉有些东西没有冲干净；曝光时间短，a角增大，冲洗、烘干后轻者缺笔断道，线条弯曲，重者字、线被冲掉。

如果不知道正确的曝光时间时，可以先用小块版材，选择不同的曝光时间进行曝光，冲洗、干燥后，观看制出版的坡度，即可确定正确的曝光时间。

天津科泰PVA-500版材曝光时间约为5~7min。

2．冲洗、烘干
树脂版在冲洗时，随着冲洗水温度升高，冲洗时间应缩短。

但
是，水温也不能过高。

一般国产版材冲洗水温设定在45℃为好。

冲洗后的版材可直接置于制版机的干燥室内，温度设定在90℃，时间为15～20min。

3．后曝光
将制好的版材直接放到制版机的曝光室内进行后曝光，后曝光时间一般等于或大于第一次曝光。

自制性能优良的印刷板笔者制出的感光印制板，性能优良，制出的产品非常专业，走线整齐，线条清晰美观，用放大镜放大lO倍观察无毛刺，可与专业制板厂产品相媲美。

下面介绍感光电路板制作方法及步骤。

一、感光液的配制1．感光液配方水：500毫升；明胶：100克：重铬酸钾：35克：重铬酸铵：35克；硫酸钡：20克；柠檬酸：15克：氨水：15毫升。

以上化工产品在业余制作时用工业级即可。

2．制作方法：先称取明胶，放在40℃温水中用热浴法加热，并不断搅拌，使明胶溶化，再按程序和比例逐步加入其它各种药品。

继续加热及搅拌，温度不超50℃，待药液无泡沫出现时，即制成感光液，然后冷却至室温备用。

以上操作过程，必须在暗室内工作，室温18~24℃，室内用15W红灯泡照明。

二、防腐剂配制该配制可在明光下操作。

1．防腐剂配方：水：40％；甲醛：60％(浓度为37％)。

2．制作方法：将上述两种药品按比例混合后，搅拌均匀，即可待用。

三、坚膜剂配制该配制可以在明光下操作。

1．坚膜剂配方：甲醛：50毫升(浓度为37％)；重铬酸铵：12．5克：水：1000毫升。

2．制作方法：将上述药品按比例混合均匀并不断地搅拌，待药品全部溶化后为止，待用。

四、感光液的使用方法制作感光版，必须在暗室内进行。

用橡皮刷涂复感光液到敷铜板上。

在涂刷之前，必须把敷铜板上的氧化层和油污擦洗干净。

一般是用肥皂水洗一次，晾干后再用学生橡皮擦上数次就可，必须达到敷铜表面光亮如镜，无油污为止。

敷铜板上涂刷感光液时要均匀，周边及四角不许厚薄相差太大。

最好用手摇钻及胶皮吸盘吸住敷铜板另一面，然后匀速转动手摇钻，胶皮吸盘和敷铜板随之转动，直至敷铜板上的感光液甩匀为止。

另外还要在玻璃板上涂刷感光胶液。

玻璃板尺寸可按需而定，玻璃板要求厚为2mm，表面无任何划道，光亮透明。

玻璃板涂感光液，是作阴图底版用。

涂刷完的敷铜板和玻璃板，放在暗室内自制的木架上晾干后备用。

五、曝光晒版将硫酸纸(即描图纸)制成的阳图，俗称PCB图，放在已涂感光液的玻璃板上，药面向上，硫酸纸图面向下，上面再压一块透明玻璃板，拿到室外，在阳光下曝光6～8分钟，夏季曝光时间要短些。

丝印感光胶制版流程网印制版用感光胶包括重铬酸盐系感光胶、重氮盐系感光胶和单液型感光胶，重氮盐系感光胶一般由重氮树脂、醋酸乙烯与聚乙烯醇按一定比例配制而成，也称重氮感光胶，是目前常用的网印制版感光材料。

重氮感光胶可分为耐溶剂型和耐水型两大类，本文将以星光系列重氮感光胶为例，介绍重氮感光胶的使用方法。

耐溶剂型感光胶适用于溶剂型油墨，主要用于广告标牌、陶瓷贴花纸、塑料、玻璃、金属制品的网印；耐水型感光胶适用于印染、织物印花、Ｔ恤衫彩色网点印刷等，采用水性油墨，水性浆料的网版印刷。

制版工艺流程如下：绷网→清洗→干燥→涂布感光胶→干燥→曝光→显影→干燥→修版→固化处理→印刷。

1.绷网及清洗首先，按印刷要求选择合适的网框及丝网，通过机械或手工绷网，然后对网框进行清洗，一般选用专用的清洗剂或中性、弱碱性洗涤剂反复擦拭，必要时可同时使用磨网膏打磨，用清水冲洗干净待用。

２.配制感光胶重氮感光胶的组分比例：胶体1000g＋重氮光敏剂8～10g+水50～100ml。

在50～100ml水中倒入光敏剂粉末8～10g；将溶解的光敏剂倒入1000g胶体中搅拌均匀；消泡30～60分钟，静置2～3小时后使用。

水的用量要根据涂布用胶体黏度要求而定；一定将光敏剂粉末全部溶解后再倒入胶体；搅拌时按顺时针方向，以免产生气泡；感光胶未配前保质期为1年，配制后最佳使用期限15天左右，低温保存可达２个月或更长时间。

３.涂布感光胶将消泡后的感光胶直接倒入上浆器中，倒入量要占上浆器容积的一半以上；将清洗后的网框固定在支架上与水平面成80±5°角，上浆器与丝网面成75°角，由下至上均匀刮涂，先涂布印刷面，后涂布刮印面，一般要求网版上下倒换涂布4次，然后放入烘箱内干燥，切记，每次涂布之间网版必须干透。

此外，涂布次数还要根据印刷要求适当增加，以控制胶层厚度。

4.干燥干燥温度在40℃最为适当，有条件的可选择烘箱等设备，无条件时可用电吹风、电扇等简易工具，但必须在无灰尘的环境中工作，以免影响网版质量。

感光浆常识及制版工艺感光浆常识及制版工艺五洲集团技术中孟昭光感光浆是丝网印版上形成图文的基础材料，它和丝网结合在一起，经曝光、显影冲洗、干燥、封网、修版，形成了丝网印版。

一、感光浆的特性：1、感光度：感光波长在340—440nm之间。

2、感光膜层与丝网要粘接牢固,有一定弹性，架桥性好，感光度高。

3、膜层有较高的强度和耐磨性，耐印率要高。

4、用水显影，去膜容易。

二、感光浆分类:感光浆以明胶，聚乙烯醇，聚乙烯醋酸脂等做为胶体，采用重氮盐作为感光剂（敏化剂）组成。

具有解像力高，制版图文清晰，耐印率高。

1、油性感光浆：适合油性油墨印刷，主要用在电子、五金、塑胶、LCD等行业。

2、水性感光浆:适合水性油墨，主要用在纺织印花行业。

3、水油两用感光浆:适应水性和油性油墨。

以油性为主,如印水性油墨印次有限，不耐印。

主要根据油墨的性质来选择，如电子行业印胶水时，选用水性感光浆。

三、感光浆制版原理：感光浆在紫外线的照射下，通过敏化剂的作用，发生交联固化。

没有感光的部份，遇水膨胀溶解。

经显影得到菲林底片一致的图文，用于印刷。

四、贮存最佳贮存条件为：温度15-20℃，相对湿度55-60%，避光保存。

五、制版工艺网前处理→干燥→涂感光浆→干燥→曝光→显影→干燥→修版→封网→成品（一）一般名词解释1、感光浆制版法：制版用的感光材料是液态乳剂（又称感光浆），通过上浆器将感光浆均匀涂布在丝网上，通过烘干、曝光、显影、修补、复制得到要印刷的图文。

2、RZ 值：表示乳胶表面粗糙度，指乳剂层表面的最高点与最低点距离的平均值。

RZ值大，产品锯齿明显。

3、龟纹：在半色调网点印刷中，经常会在图像上产生不同形状的干扰纹的现象，影响原稿的质量。

此现像只能减轻，但不能完全避免。

4、鬼影：是指网版在印刷后，油墨成图纹形式藏在网纱边缘，未能及时清洗掉，在脱膜后，留下的图纹痕迹，影响下墨量等。

5、网前处理：指对网版进行脱脂、磨网等处理，主要是增强感光浆与网纱的亲和力，提高网版使用寿命。
