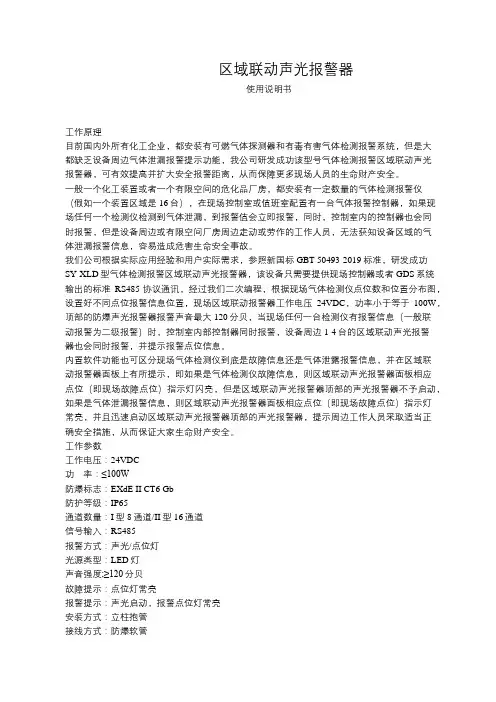

新小声光报警器使用说明书

产品描述与应用应用于工程机械（行车、履带吊、轮胎吊等）、港口机械（门吊、桥吊等）等起重设备及皮带传送机等物料传输设备。

O 密封性能良好，具有很好的防水防尘功能。

O 灯管使用高亮度RGB ，使用寿命超过10万小时。

O 灯罩采用PC 料，有特别好的抗冲击强度、热稳定性和光泽度。

O 专用集成芯片设计，超强的电磁抗干扰性能。

O 工业级微型芯片设计，综合多种音调于一体,根据不同场所可选择对应所需的音调,以此可扩大产品的应用领域。

功能特性电气参数机械结构参数工作电压 DC18～48V/AC100～240V 壳体材质 PC/ABS 电源频率 50Hz/60Hz 灯罩材质 PC 额定功率 <45W颜色红色●音调U 盘自定义 防护等级 IEC60529 IP65 单/双语音 U 盘自定义 工作温度Ta-30 C ～+55 C 示警方式 声光分开调节 工作环境湿度 10%～95%RH声 级 >120dB(max) 安装方式 墙面安装/墙面安装(带支架)/地面安装 光源类型 LED 进线方式 填料函M20(φ6-12.5) 颜 色 RGB参考重量 3Kg 光源寿命100,000h主要技术参数Specifications墙面安装墙面安装墙面安装(带支架)地面安装安装尺寸图（单位：mm ）工作模式及接线示意图示警灯控制及指示部分颜色选择拨码（表1）盘插口（注）闪烁方式选择拨码（表）音调选择拨码（表）语音忙指示灯系统工作指示灯语音下载按键（注）音量选择拨码（注）系统电源指示灯音调外部调节（表）选择拨码拨码方法灯灭带有color标示的拨码红色带有color标示的拨码蓝色带有color标示的拨码酒红色带有color标示的拨码绿色带有color标示的拨码黄色带有color标示的拨码青色带有color标示的拨码白色带有color标示的拨码选择拨码拨码方法带有Flash标示的拨码闪烁方式1：常亮带有Flash标示的拨码闪烁方式：连续闪烁带有Flash标示的拨码闪烁方式：间隔闪烁带有Flash标示的拨码闪烁方式：旋转·ExSelect1（NC）ExSelect2（NC）ExSelect1（24V）ExSelect2（NC）ExSelect1（NC）ExSelect2（24V）ExSelect1（24V）ExSelect2（24V）Tone标示的拨码（出厂默认）音调/语音1（音调和语音内容详见附表1,2）音调/语音2（音调和语音内容详见附表1,2）音调/语音3（音调和语音内容详见附表1,2）静音Tone标示的拨码音调/语音2（音调和语音内容详见附表1,2）音调/语音3（音调和语音内容详见附表1,2）音调/语音4（音调和语音内容详见附表1,2）静音Tone标示的拨码音调/语音3（音调和语音内容详见附表1,2）音调/语音4（音调和语音内容详见附表1,2）音调/语音5（音调和语音内容详见附表1,2）静音Tone标示的拨码音调/语音4（音调和语音内容详见附表1,2）音调/语音5（音调和语音内容详见附表1,2）音调/语音6（音调和语音内容详见附表1,2）静音Tone标示的拨码音调/语音5（音调和语音内容详见附表1,2）音调/语音6（音调和语音内容详见附表1,2）音调/语音7（音调和语音内容详见附表1,2）静音Tone标示的拨码音调/语音6（音调和语音内容详见附表1,2）音调/语音7（音调和语音内容详见附表1,2）音调/语音8（音调和语音内容详见附表1,2）静音以此类推，出厂共设置32种（6,7,8三路拨码是为扩展预留）以上类推以上类推以上类推静音注1：语音下载方法，此功能用于客户临时需修改语音所使用的。

一、概述：品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12（V）无线接收频率315（MHz）报警喇叭声强120（dB）录音留言时长6（S）储存电话号二、详细说明：品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12（V）无线接收频率315（MHz）报警喇叭声强120（dB）录音留言时长6（S）电话号码位长11（位）密码设置功能有系统安装系统简介本报警器由报警主机和各种无线连接的配件组成。

当有人非法进入设防区域时，主机就会发出警报声，并且拨打主人的电话，主人收到通知后可立即赶回家或通知附近的亲朋好友处理，也可以通过电话监听现场的声音，进行远程操作。

报警器安装把电话线外线插头插入主机的LINE2孔，用报警器附带的电话线将主机的LINE1孔与电话机相连，然后接上电源和警号，此时主机会发出“B”的一声，电源指示灯常亮，表示主机已开始工作。

门磁安装将随机配备的双面胶把磁条贴在门上，门磁发射盒贴在门框上，安装时注意将磁条靠近发射盒上有指示灯一侧，两者对齐，间距越小越好。

xx探测器的安装红外探测器的原理是感应人体发出的红外线信号，它能感应到人体的移动，探测距离通常为5-12米，红外探头应装在离地2.2米左右的位置，对准要探测的区域。

红外只能安装在室内，不要对着太阳光，不要对着窗户及温度容易改变的地方。

红外安装的位置会影响到探测距离及探测的准确性。

GSMxx安装抽出主机背后的SIM卡盖，用手指压住SIM卡座向后推动，翻开卡座盖板，将SIM卡按豁口位置插入盖板，保持SIM卡缺角与板上缺角方向一致，压下盖板向前推动扣住SIM卡即可。

功能设置所有设置都需要在撤防下进行，所有正确的操作均是长响一声，错误的操作都是两声短响储存电话号码6（个）报警项目多功能调节报警时警笛音量# 0（0～99）#报警时调节警笛音量大小，0到99之间选择，0是无声，99是最大声。

设置普通报警电话号码#(1～5)?...?#设置1～5组电话号码，“1～5”为电话号码的序号；此处“?...?”代表电话号码。

声光报警灯使用说明书YX2071广州市悦欣电子科技有限公司Guangzhou Yuexin Electronic Technology Co., Ltd.1、概述YX0271声光报警器用于在事故现场的声音报警和闪光报警，多种功作方式，只要触发即发出闪光信号和大于85dB的声报警信号，让现场人员迅速知道现场已发生事故或设备故障提示，尽快采取相应措施，避免产生重大人员、财物损失。

可应用在所有AC220V（配合电源适配器）或DC6V-30V电压工作的报警控制系统、安防监控报警系统及其他报警系统中。

2、特征✧采用悦欣研制的MP3芯片作为CPU控制核心，声音还原清晰；✧多种供电方式，DC6V-DC30V供电，可外接适配器AC220V供电等；✧硬件调节音量，可以断电记忆播放音量级别；✧通过控制模块可接入编码/模拟量火灾报警控制系统中。

✧通过智能控制模块可接入分布智能火灾自动报警控制系统中。

✧具有低功耗、长寿命、安装灵活、方便等特点。

✧支持USB自行下载声音，可以设定单次播放或循环播放；✧支持6路开关量、RS485控制和串口232控制。

3、技术参数4、产品尺寸：5、产品接线方式：产品有多种控制方式，不同方式接线参考（下图为基本接法，用户可根据实际条件更改接线方法）（1）通电就响：简单来说，通电即报警的方式是接线最方便的一种方式。

用户只需要控制设备的通断电即可实现开启或关闭报警器，很方便！但这种方式只能控制一种报警声音。

（2）四路报警模式及接线方法：报警器多路触发模式为低电平或开关量触发。

最多可实现4段不同声音的开启或关闭报警器，这种方法常用于接在PLC自动报警或接在常开开关上便于手动控制不同声音。

（3）串口RS232控制方式：串口RS232出厂带DB9针接口，直接接入PC配合相应软件或接入单片机即可使用。

（4）串口RS485控制方式：串口RS485出厂带A+/B-两线，可接入各种工控系统，实现多设备多功能报警。

安装、使用产品前，请阅读安装使用说明书GST-HX-MN100C（Ex）火灾声光警报器安装使用说明书(Ver.1.11,2021.11)一、注意事项1.本安侧和非本安侧接线应分开，并保持一定距离（至少50mm）。

2.经防爆检验合格的产品，不能随意更换或改动影响防爆性能的元器件和结构。

3.警报器在应用过程中如发生故障，请返厂维修。

4.1个总线隔离式安全栅可配接32个警报器，1个电源隔离式安全栅可配接2个警报器。

5.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。

产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于飞机、火车、机动车等交通工具）。

如有特殊需求，请联系本公司相应销售人员。

6.产品电源输入电压的最大值为DC28V，超压使用可能导致产品损坏或报警声压级降低；二、概述GST-HX-MN100C（Ex）火灾声光警报器（以下简称声光警报器），是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，由消防控制中心的火灾报警控制器启动警报器。

警报器启动时发出强烈的声光信号，以达到提醒现场人员注意的目的。

在用于石油、化工行业等有防爆要求的1区及2区时，需与海湾公司生产的安全栅配接使用。

三、特点1.红色透明塑料光罩，采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。

2.信号总线及24V电源线无极性，接线方便。

3.产品和接线底壳采用插接方式，接触可靠、便于施工。

4.电子编码，地址码可在安全区现场改写。

四、技术特性1.工作电压：信号总线电压：总线24V，无极性允许范围：16V～28V电源电压：DC24V，无极性允许范围：DC20V～DC28V2.工作电流：总线监视电流≤0.3mA 总线动作电流≤1.5mA电源监视电流≤1mA 电源动作电流≤15mA3.闪光频率：1.12Hz~1.68 Hz4.声压级：75dB～115dB（正前方3m水平处（A计权））5.防爆标志：Ex ib ⅡC T6 Gb6.防爆合格证号：CE21.00917.线制：四线制，与总线隔离安全栅采用无极性信号二总线连接，与电源隔离安全栅采用无极性二线制连接8.总线本安参数：Ui=28V Ii=115mA Ci=0 Li=0 P i=0.8W9.电源本安参数：Ui=28V Ii=115mA Ci=0 Li=0 P i=0.8W10.GST-HX-MN100C(Ex)声光警报器所配接安全栅参数：电源隔离式安全栅：型号：GST-LD-N8402(Ex)电源隔离式安全栅防爆标志：[Ex ib Gb]ⅡC防爆合格证号：CE16.2236工作电压：24V最高允许电压：U m=250V最高输出电压：U0=28V最大输出电流：I0=115mA最大外部电容：C0=0.083uF最大外部电感：L0=4mH最大输出功率：P0=0.8W 总线隔离式安全栅：型号：GST-LD-N8401(Ex)总线隔离式安全栅防爆标志：[Ex ib Gb]ⅡC防爆合格证号：CE16.2237工作电压：24V最高允许电压：U m=250V最高输出电压：U0=28V最大输出电流：I0=115mA最大外部电容：C0=0.083uF最大外部电感：L0=4mH最大输出功率：P0=0.8W11.使用环境：温度：-10℃～+55℃相对湿度≤95%，不凝露12.仓储条件：温度：-20℃~60℃湿度：0~95%，不凝露13.使用场所：室内14.外形尺寸：144mm×90mm×60.5mm（带底壳）15.外壳防护等级：IP4316.壳体材料和颜色：ABS/白色，正面镶有透明光罩/红色17.重量：331g（带底壳）18.安装孔距：65mm19.执行标准：GB26851-2011 GB3836.1-2010 GB3836.4-2010五、结构特征与工作原理1.声光警报器外形示意图如图1所示。

3其中：D1、D2接电源线，无极性。

4. 布线要求电源线D1、D2采用BV 线，截面积≥1.5mm 2。

六、 测试警告：待全部设备都安装完毕后再接通系统电源。

1. 声光警报器安装结束后或在使用过程中至少每年都必须进行测试。

2. 声光警报器在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。

同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

3. 测试内容：将产品按应用方法与火灾报警控制器连接。

由火灾报警控制器发出启动命令，声光警报器发出声、光报警信号。

4. 测试结束后，由火灾报警控制器复位编码模块，声光警报器停止声、光报警，并通知有关管理部门系统恢复正常。

5. 在测试过程中不合格的声光警报器检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。

七、 应用方法声光警报器在D1、D2端接通DC24V 后，发出声、光报警信号。

在用于防爆场所时，声光警报器与GST-LD-8301输入/输出模块（简称编码模块）及GST-AS-200型安全栅配接使用，编码模块和安全栅需装入模块箱，组成本安型防爆系统。

系统连线示意图如图3所示。

警报器D1、D2与GST-AS-200型安全栅输出线连接，无极性。

编码模块在接收到火灾报警控制器的启动命令后，通过安全栅为声光警报器施加启动电压，声光警报器发出声、光报警信号。

编码模块停动或复位后，声光警报器停止发出声、光报警信号。

图3 系统连线示意图八、注意事项1. GST-LD-8333本安声光警报器编码接口箱应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离（至少50mm ）。

2. 接线时，需参照GST-LD-8333模块箱说明书，在本安回路末端接入一只4.7k Ω 1/4W 终端DC24V 火灾报警控制器非本安回路本安回路安全栅Com GNDD1D 2Z1Z2危险区GST-AS-2004(-)3(+)2(-)1(+)GST-LD-8301模块GST-LD-8333本安声光警报器编码接口箱安全区 4.7kΩ3.电阻。

上海南华机电有限公司 电话：+86 021-******** 传真：+86 021-********分机 808/818 网址： E-mail ：**************** 地址：上海嘉定区塭北路1755号9号楼 邮编：201802
南华机电版权所有，如无南华书面授权，任何部分不得以任何形式复制或传播
BC-3B 声光电子蜂鸣器 说明书 BC-3B-C1-V13
1 / 1
应用领域
应用于工程机械（行车、履带吊、轮胎吊等）、港口机械（门吊、桥吊等）等起重设备的声光报警。

主要功能及特点
•
声光同步报警。

•
多种报警音调可供选择。

• 示警灯采用超长寿命LED 制成。

• 外观结构新颖，操作使用方便。

• 可外带接线盒。

主要技术参数 安装使用方法
• 应检查电源与声光电子蜂鸣器额定电压是否相符。

• 蜂鸣器用M8的螺丝与安装面固定，安装面应平整和有足够的机械强度。

• 扬声器口朝下安装,至少扬声器中轴线与水平面平行,以防止雨水在蜂鸣器中驻留。

• 将预留的引线与电源线连接起来。

• 接通电源，设备开始报警。

注意事项
• 产品采用PC 材质部件（如灯罩、壳体），不能与工业酒精、香蕉水、异丙醇、四氯化碳、环已酮等有机溶剂直接或间接接触，否则会被腐蚀开裂。

• 请仔细阅读说明书，正确使用本产品。

• 安装使用过程中切勿将电源极性接反。

• 在使用中如有其他问题请与本公司联系。

• 电子蜂鸣器开口不能朝上使用。

产品应用图
BC-3B 带接线盒。

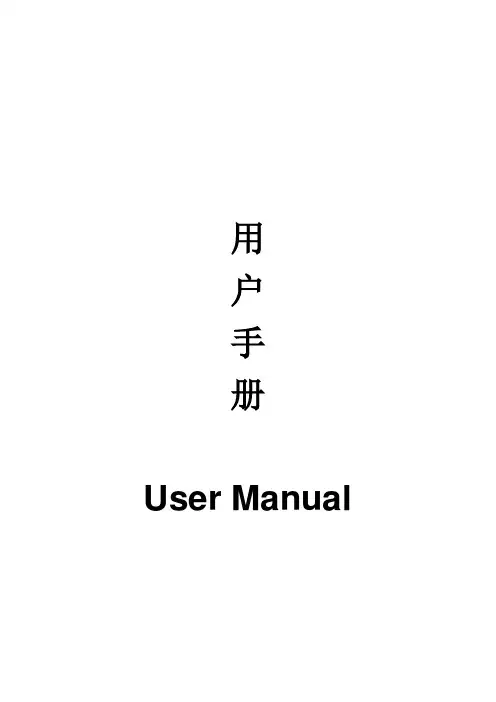

用户手册User Manual注意事项Notes非常感谢您选购我公司产品。

在使用过程中您如果对我们的产品有好的意见或建议，请告知我们。

你们的反馈是我们最大的动力。

你们的意见是我们最宝贵的财富。

Thanks very much for choosing our product.Please tell us if you have any good comments, suggestions or ideas during the use of our product.Your feedbacks are our biggest motivation.Your suggestions are our most valuable treasure.在设备安装、调试、维护和使用之前，请仔细阅读本说明书。

Please read this manual carefully before installing, debugging, maintaining and using the equipment.开箱前请检查包装箱外观有无人为破损。

打开包装箱后根据本说明书附件成套性章节检查装置配件是否齐全。

如发现异常，请及时与西安博康电子有限公司联系。

Before unpacking, please examine the appearance of the packing box to see if there is any manual damage.After unpacking, examine the parts of the equipment to see if they are complete according to the sections of the annex to this manual.If anything unusual is found, please contract Xi’an Bokang Electronics Co., Ltd in time.经确认无误后，收到货物三日内请填写回执单传真至西安博康电子有限公司备案。
