北京利达LD128EII主机调试说明
- 格式：doc
- 大小：11.96 MB
- 文档页数：37
下载文档原格式
合集下载
北京利达LD128EII主机使用说明书
JB-QG-LD128E ii火灾报警控制器（联动型）安装使用说明书第一章概述 .................................. 错误!未定义书签。
第二章技术特性 ................................ 错误!未定义书签。
第三章结构特性 ................................ 错误!未定义书签。
第四章安装与调试 ............................... 错误!未定义书签。
第五章使用与操作 ............................... 错误!未定义书签。
第八章故障分析与排除 ............................. .. 错误!未定义书签。
第九章注意事项 ................................ 错误!未定义书签。
第一章概述JB-QG-LD128En 火灾报警控制器（联动型）（以下简称LD128&）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的 LD3000E 系列智能探测器和 LD6800E 系列技术条件》和 GB16806- 1997《消防联动控制设备通用技术条件》。
LD128&采用稳定、可靠的嵌入式控制部件及DCS 的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用, 在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN （Control Area Networks ）Bus （现场局域控制总线）方式，特别适合于消 防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性技术参数电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz 备电：DC 12V/38AH(2 节)负载能力:回路电压：DC 15V-20V 回路电流：V 200mA 使用环境:环境温度：0C 〜45 C相对湿度：W 95%RH( 40C± 2 C)主要性能系统容量总线联动模块。
北京利达LD128EII主机使用说明书

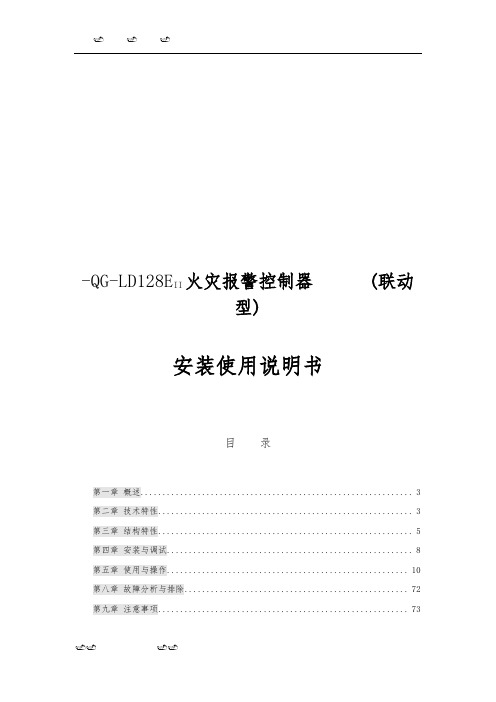

-QG-LD128E II火灾报警控制器 (联动型)安装使用说明书目录第一章概述 (3)第二章技术特性 (3)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (72)第九章注意事项 (73)第一章概述-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。
北京利达LDEII主机调试说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —XXX地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
北京利达LD128EII主机使用说明书
◇公共故障（黄色）：控制器任何一部分发生故障时，指示灯亮。
◇主电故障（黄色）：控制器主电源发生故障时，指示灯亮。
◇备电故障（黄色）：控制器备电源发生故障时，指示灯亮。
◇通讯故障（黄色）：当主控部分与多功能板或节点设备发生故障时，指示灯亮。
◇本机发送（红色）：控制器联网本机有信号发送时，指示灯闪。
◇监管报警（红色）：当有漏电报警或漏电断电时，此指示灯亮。
每个设备均可以输入8个汉字，以表示具体位置。除此之外，可以设定楼层号、房间号及房间名称。使编址更方便，清晰。
2.2.6双语显示
可以通过设置灵活切换中、英文语种并进行显示，方便在各地使用。
2.2.7119报警引导
在火灾发生时，值班人员在拨打119过程中，往往因为情况紧急，不能清晰简明地将报警情况做出说明。在控制器中可存贮事先录制的报警文字说明和首次火警的时间、地点，节省了报警时间。
◇全局手动（绿色）：控制器所有控制模块处于手动启动方式时，指示灯亮。
◇全局自动（绿色）：控制器所有控制模块处于自动启动方式时，指示灯亮。
◇屏蔽指示（黄色）：总线上有设备处于隔离状态时，指示灯亮。
◇输出禁止（黄色）：控制器所有控制模块处于禁止输出时，指示灯亮。
◇系统故障（黄色）：系统程序处于故障状态时，指示灯亮。
4.2控制器检查
控制器进入现场后，应接通控制器的电源，进行控制器功能检查，检查内容包括：
(1)观察控制器的指示灯和液晶屏各段是否能全部点亮，扬声器是否能发出洪亮的嘀嘀声。
(2)进入正常监视状态后，观察有无电源故障，操作控制器按键是否正常，以及配备的设备是否正常。
4.3接线
控制器检查完毕后，如各项测试均符合要求，请参照本说明书中“结构特征”的有关说明将外部设备与控制器进行正确的连接，布线要求必须符合本说明书中“布线要求”。
◇主电故障（黄色）：控制器主电源发生故障时，指示灯亮。
◇备电故障（黄色）：控制器备电源发生故障时，指示灯亮。
◇通讯故障（黄色）：当主控部分与多功能板或节点设备发生故障时，指示灯亮。
◇本机发送（红色）：控制器联网本机有信号发送时，指示灯闪。
◇监管报警（红色）：当有漏电报警或漏电断电时，此指示灯亮。
每个设备均可以输入8个汉字，以表示具体位置。除此之外，可以设定楼层号、房间号及房间名称。使编址更方便，清晰。
2.2.6双语显示
可以通过设置灵活切换中、英文语种并进行显示，方便在各地使用。
2.2.7119报警引导
在火灾发生时，值班人员在拨打119过程中，往往因为情况紧急，不能清晰简明地将报警情况做出说明。在控制器中可存贮事先录制的报警文字说明和首次火警的时间、地点，节省了报警时间。
◇全局手动（绿色）：控制器所有控制模块处于手动启动方式时，指示灯亮。
◇全局自动（绿色）：控制器所有控制模块处于自动启动方式时，指示灯亮。
◇屏蔽指示（黄色）：总线上有设备处于隔离状态时，指示灯亮。
◇输出禁止（黄色）：控制器所有控制模块处于禁止输出时，指示灯亮。
◇系统故障（黄色）：系统程序处于故障状态时，指示灯亮。
4.2控制器检查
控制器进入现场后，应接通控制器的电源，进行控制器功能检查，检查内容包括：
(1)观察控制器的指示灯和液晶屏各段是否能全部点亮，扬声器是否能发出洪亮的嘀嘀声。
(2)进入正常监视状态后，观察有无电源故障，操作控制器按键是否正常，以及配备的设备是否正常。
4.3接线
控制器检查完毕后，如各项测试均符合要求，请参照本说明书中“结构特征”的有关说明将外部设备与控制器进行正确的连接，布线要求必须符合本说明书中“布线要求”。
北京利达LD128EII主机调试说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述.................................................................................................................. (1)第二章技术特性.................................................................................................................. .................................... 1-3第三章结构特性.................................................................................................................. ..................................... 4-6第四章安装与调试.................................................................................................................. ............................... 6-7第五章使用与操作.................................................................................................................. ................................. 7-43第八章故障分析与排除.................................................................................................................. . (44)第九章注意事项.................................................................................................................. (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简）是我公司最新研制成功的二总线智能化控制称LD128EⅡ器。
北京利达LD128EII主机使用说明书
制器中可存贮事先录制的报警文字说明和首次火警的时间、地点，节省了报警时间。
2.2.8 现场设备曲线 显示总线设备现场烟雾及温度曲线以及当前设备的基值和报警域值，域值可修改。
2.2.9 通讯
2.2.9.1 以太网络 具有标准的以太网络 RJ45 接口，采用标准 TCP/IP 通讯协议，可以直接和建筑的智能网络相联。
2.2.9.2 串行接口 提供标准 RS232/485 通讯接口，可与其它楼宇设备相联接。
2.2.9.3 其它 可根据需要，提供适用于各类网络的网关模块，以方便用户构建智能化的网络。
2.2.10 声响 当发生火警及回答、故障和气体喷洒设备启动后，控制器可以发出三种不同的音响。音响可以被手动消除。如
果故障恢复，报警音自动消除。
Comm unication Failure
监管报警 Supervisory Alarm
漏电报警 Leakage Alarm
备 用１ Spare 1
备电工作 Battery
回答指示 Respond
延时指示 Dela y
消音指示 Quie t
全局自动 Auto
输出禁止 No Outputting
公共故障 Common Failure
2.1.2 负载能力： 最大探测点： 16384 （探测器、联动模块等混合编址） 回路电压： DC 15V-20V 回路电流：＜ 200mA
2.1.3 使用环境： 环境温度： 0℃～ 45 ℃ 相对湿度：≤ 95%RH （ 40 ℃± 2 ℃）
2.2 主要功能
第 1 页 共 45 页
2.2.1 系统容量
第一章 概述
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称 LD128E Ⅱ）是我公司最新研制成功的二总线智能化
2.2.8 现场设备曲线 显示总线设备现场烟雾及温度曲线以及当前设备的基值和报警域值，域值可修改。
2.2.9 通讯
2.2.9.1 以太网络 具有标准的以太网络 RJ45 接口，采用标准 TCP/IP 通讯协议，可以直接和建筑的智能网络相联。
2.2.9.2 串行接口 提供标准 RS232/485 通讯接口，可与其它楼宇设备相联接。
2.2.9.3 其它 可根据需要，提供适用于各类网络的网关模块，以方便用户构建智能化的网络。
2.2.10 声响 当发生火警及回答、故障和气体喷洒设备启动后，控制器可以发出三种不同的音响。音响可以被手动消除。如
果故障恢复，报警音自动消除。
Comm unication Failure
监管报警 Supervisory Alarm
漏电报警 Leakage Alarm
备 用１ Spare 1
备电工作 Battery
回答指示 Respond
延时指示 Dela y
消音指示 Quie t
全局自动 Auto
输出禁止 No Outputting
公共故障 Common Failure
2.1.2 负载能力： 最大探测点： 16384 （探测器、联动模块等混合编址） 回路电压： DC 15V-20V 回路电流：＜ 200mA
2.1.3 使用环境： 环境温度： 0℃～ 45 ℃ 相对湿度：≤ 95%RH （ 40 ℃± 2 ℃）
2.2 主要功能
第 1 页 共 45 页
2.2.1 系统容量
第一章 概述
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称 LD128E Ⅱ）是我公司最新研制成功的二总线智能化
北京利达LD128EII主机调试说明书
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (1)第二章技术特性...................................................................................................................................................... 1-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
利达LD128EII主机调试说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
北京利达LD128EII主机使用说明书
在主菜单下按“位图”键，进入设备位图显示状态，如下图
以上显示的是本机所安装驱动板各个回路的总线设备的数量，触摸相应的回路，即可进入相应回路的具体信息
回路具体信息
此时，在表中显示首回路的设备情况
“T”为探测器及其它报警设备
“M”为联动控制模块
“D”为楼层显示器
“P”为多线手动盘所借用的地址
如当前地址未设，则无显示
2.3标准
电磁兼容、安全标准：符合GB4717-2005《火灾报警控制器》和GB16806-1997《消防联动控制设备通用技术条件》的要求。
3.1外形及结构尺寸
控制器外形及结构尺寸如图3-1所示：
图3-1
①LED指示区②液晶显示区及触摸屏操作区
3.2内部配置
内部配置如图3-2所示：
图3-2
3.3液晶显示信息
4.4.5设备位图显示
直观显示各回路设备位图、设备类型和所处状况，大大方便了工程人员的调试。
4.4.6调试步骤
当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：
(1)打开电源，控制器自动检测指示灯、液晶屏及声音，自检完毕后控制模块进入正常监视状态。
(2)确认控制模块所配接的探测器处于清洁的空气中，然后进行调试，具体操作方法见《LD128EII调试手册》。
数字健：“0―9”输入密码
功能健：
：返回主菜单
：删除上一个已输入的字符
：删除上已输入的字符
点击 图标确认密码输入完成
5.2.2分菜单功能选择
输入密码正确后，显示以上分菜单，完成对控制器各部分开启。使用状况的设置。
通过触摸屏点击相应图标完成相应功能选择或进行操作
功能健：
“菜单”返回主菜单
以上显示的是本机所安装驱动板各个回路的总线设备的数量，触摸相应的回路，即可进入相应回路的具体信息
回路具体信息
此时，在表中显示首回路的设备情况
“T”为探测器及其它报警设备
“M”为联动控制模块
“D”为楼层显示器
“P”为多线手动盘所借用的地址
如当前地址未设，则无显示
2.3标准
电磁兼容、安全标准：符合GB4717-2005《火灾报警控制器》和GB16806-1997《消防联动控制设备通用技术条件》的要求。
3.1外形及结构尺寸
控制器外形及结构尺寸如图3-1所示：
图3-1
①LED指示区②液晶显示区及触摸屏操作区
3.2内部配置
内部配置如图3-2所示：
图3-2
3.3液晶显示信息
4.4.5设备位图显示
直观显示各回路设备位图、设备类型和所处状况，大大方便了工程人员的调试。
4.4.6调试步骤
当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：
(1)打开电源，控制器自动检测指示灯、液晶屏及声音，自检完毕后控制模块进入正常监视状态。
(2)确认控制模块所配接的探测器处于清洁的空气中，然后进行调试，具体操作方法见《LD128EII调试手册》。
数字健：“0―9”输入密码
功能健：
：返回主菜单
：删除上一个已输入的字符
：删除上已输入的字符
点击 图标确认密码输入完成
5.2.2分菜单功能选择
输入密码正确后，显示以上分菜单，完成对控制器各部分开启。使用状况的设置。
通过触摸屏点击相应图标完成相应功能选择或进行操作
功能健：
“菜单”返回主菜单
北京利达LD128EII主机使用说明书
“回路-地址”，例如，02-034 表示二回路第 34 号总线设备。
控制器基本配置如下表 2-1 所示：
表 2-1
总线设备总点数
驱动板
回路
1024
1
4
2048
2
8
8192
8
32
16384
16
64
联网使用时，网络编号为 00-P5，具体情况依据驱动板的地址拨码。 操作界面
LD128&使用大屏幕彩色 TFT 液晶作为显示的主要部件，集报警和联动的显示和操作为一身。多窗口显示，互 不影响和覆盖，大大
地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均 可以看到其它主机的
信息，可实现主机之间的冗余和备份。
网络采用 CAN（Control Area Networks）Bus （现场局域控制总线）方式，特别适合于消防、自动控制等工业领 域，具有通讯稳
提供标准 RS232/485 通讯接口，可与其它楼宇设备相联接。 其它
可根据需要，提供适用于各类网络的网关模块，以方便用户构建智能化的网络。
声响 当发生火警及回答、故障和气体喷洒设备启动后，控制器可以发出三种不同的音响。音响可以被手动消除。女口 果故障恢复，报警
音自动消除。 操作 控制器操作采用图形化菜单方式，提示详尽、完善，通过触摸屏进行各项操作。
...... 4-6
试 ......................................................
.............................. 6-7 第五章
作 ......................................................
北京利达LD128EII主机使用说明书
JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述............................................... 错误!未定义书签。
第二章技术特性........................................... 错误!未定义书签。
第三章结构特性........................................... 错误!未定义书签。
第四章安装与调试......................................... 错误!未定义书签。
第五章使用与操作......................................... 错误!未定义书签。
第八章故障分析与排除..................................... 错误!未定义书签。
第九章注意事项........................................... 错误!未定义书签。
第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
北京利达LD128EII主机调试说明
北京利达L D128E I I主机调试说明-CAL-FENGHAI.-(YICAI)-Company One1JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X — XXX地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
北京利达LD128EII主机使用说明书
利达LD128EII主机使用说明书JB-QG-LD128E II 火灾报警控制器 （ 联动型 ）安装使用说明书目录.0....................................... .0..-.3 .................................. ..4..-.6 ................................. ...6..-..7 ............................... ...7..-.4..3 ............................. ............................. 4..4 ...... ............................. 4.5 .........第一章 概述JB-QG-LD128E□火灾报警控制器（联动型）（以下简称LD128E 口）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的 LD3000E 系列智能探测器和 LD6800E 系列总线联动模块。
本火灾报警控制 器联动型适用国家标准 GB4717-2005 《火灾报警控制器通用技术条件》和 GB16806 —1997 《消防联动控制设 备通用技术条件》。
LD128E "采用稳定、可靠的嵌入式控制部件及DCS 的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均 可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用 CAN （Control Area Networks ）Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章 技术特性2.1技术参数2.1.1电源：主电与备电自动切换。
主电： AC 187V-242V 50Hz 备电： DC 12V/38AH （2 节 ） 备电保护电压： 备电恢复电压：21V ± 0.5V 23V ± 0.5V2.1.2 负载能力：最大探测点：16384 （探测器、联动模块等混合编址） 回路电压： DC 15V-20V回路电流：v 200mA2.1.3 使用环境：环境温度：0 C 〜45 C 相对湿度：W 95%RH（40 C± 2 C ）2.2主要功能2.2.1系统容量第一章 概述 ............ 第二章 技术特性 ....... 第三章 结构特性 ....... 第四章 安装与调试 .... 第五章 使用与操作 .... 第八章 故障分析与排除 第九章 注意事项 .......LD128E "控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
北京利达LDEII主机调试说明
（VER 1.12 版本）版本说明：本版是配合LD128E I 火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用 的实际情况作了相应的升级。
本版调试手册适用于LD128E I 监控软件和POT 设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG 丄D128E I 火灾报警控制器（联动型）（以下简称 LD128E I ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128E I 采用对等网络架构设计，所有内部部件和外部扩展均通过CAN （Control Area Network ）Bus 网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成： 一、主控部分采用嵌入式工业计算机， 保证系统在满足设备技术条件的环境下长时间稳定工作,由1至16块驱动板组成，每个驱动板可输岀4个探测回路。
每个回路可连接■QG-LD128EII 火灾报警控制器（联动型） 调试手册 1、主板 （编号: LD128E-E-C00-XXX 2、多功能板 （编号. LD128E-E-C01-XXX 3、液晶 （编号. LD128E-E-C02-XXX 4、打印机 （编号. LD128E-E-C07-XXX 5、液晶升压板 （编号. LD128E-E-C08-XXX 6、驱动板（编号.LD128E-E-D00-XXX7、触摸屏二、驱动部分器件、存储的器件、输入、打印等器件。
) ) ) ) ) )以及配合显示的256 ( 0-255 )个总线设备（探测器、手报、输入输出模块、楼层显示器等）XXX地址号（000-255）回路号（00-31）总线设备可以为以下几种方式:1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
2、模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
北京利达LD128EII主机使用说明书39698
相对湿度：≤95%RH（40℃±2℃）
主要功能
系统容量
LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。表示方式为：
“回路-地址”，例如，02-034表示二回路第34号总线设备。
主菜单为控制器默认的工作界面，对辅助显示区的一切操作均由此开始。
主菜单有九个图标，指示九种不同的功能和操作。
“消音”消除报警音
位图：进入设备位图显示状态
119： 进入119报警信息界面
服务：进入售后服务热线界面
监管：进入漏电报警、正常断电显示状态
打印：打印主信息显示区当前位置的信息
监管：进入漏电报警、正常断电信息界面
操作
控制器操作采用图形化菜单方式，提示详尽、完善，通过触摸屏进行各项操作。
标准
电磁兼容、安全标准：符合GB4717-2005《火灾报警控制器》和GB16806-1997《消防联动控制设备通用技术条件》的要求。
3.1外形及结构尺寸
控制器外形及结构尺寸如图3-1所示：
图3-1
① LED指示区 ② 液晶显示区及触摸屏操作区
◇穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
◇通讯时采用双芯屏蔽线接入串行接口。
◇电缆竖井(沟) 内的布线要求：信号二总线在电缆竖井 (沟) 也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500 毫米。
◇本机接收(红色)：控制器联网本机收到其他控制器发送的信号时，指示灯闪。
◇漏电报警（红色）：漏电模块报警时，指示灯亮。
主要功能
系统容量
LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。表示方式为：
“回路-地址”，例如，02-034表示二回路第34号总线设备。
主菜单为控制器默认的工作界面，对辅助显示区的一切操作均由此开始。
主菜单有九个图标，指示九种不同的功能和操作。
“消音”消除报警音
位图：进入设备位图显示状态
119： 进入119报警信息界面
服务：进入售后服务热线界面
监管：进入漏电报警、正常断电显示状态
打印：打印主信息显示区当前位置的信息
监管：进入漏电报警、正常断电信息界面
操作
控制器操作采用图形化菜单方式，提示详尽、完善，通过触摸屏进行各项操作。
标准
电磁兼容、安全标准：符合GB4717-2005《火灾报警控制器》和GB16806-1997《消防联动控制设备通用技术条件》的要求。
3.1外形及结构尺寸
控制器外形及结构尺寸如图3-1所示：
图3-1
① LED指示区 ② 液晶显示区及触摸屏操作区
◇穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
◇通讯时采用双芯屏蔽线接入串行接口。
◇电缆竖井(沟) 内的布线要求：信号二总线在电缆竖井 (沟) 也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500 毫米。
◇本机接收(红色)：控制器联网本机收到其他控制器发送的信号时，指示灯闪。
◇漏电报警（红色）：漏电模块报警时，指示灯亮。
北京利达LD128EII主机调试说明电子教案
精品文档JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（版本）VER 1.12精品文档．精品文档版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN （Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏精品文档．精品文档二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：XXX—X X地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）]调试手册（VER 版本）]版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！>第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）…4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X — XXX·地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
2、模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。
3、借用类：借用设备为虚拟设备，占用一个总线地址，通常映射多线手动盘的一路输出。
4、楼层显示器类：可与LD128E系列控制器连接的各楼楼层显示器。
三、电源部分电源部分由LD5800E统一提供DC24V电源，通过以下部件转换为DC5V、DC±12V及24V。
（编号：LD128E-E-P00-XXX）)四、辅料部分1、串口2扩展线（编号：LD128E-E-A00-XXX）2、12 P端子（编号：LD128E-E-A01-XXX）3、10 P端子（编号：LD128E-E-A02-XXX）4、扬声器（编号：LD128E-E-A03-XXX）五、线缆部分1、主板（液晶口）— 液晶 （编号：LD128E-E-L00-XXX （C00-C02））3、主板（并口）— 打印机 （编号：LD128E-E-L02-XXX （C00-C07））4、主板（串口一）— 多功能板 （编号：LD128E-E-L03-XXX （C00-C01））5、主板（触摸屏接口）— 触摸屏 （编号：LD128E-E-L04-XXX （C00-C05））~6、多功能板 —液晶升压板 （编号：LD128E-E-L06-XXX （C01-C08））7、液晶升压板 —液晶 （编号：LD128E-E-L07-XXX （C09-C02））8、主板（串口二）— CRT （编号：LD128E-E-L08-XXX （C00-C11））注：电源连接线、主备电检测线及CAN 通讯总线无编号，在该线上具有字母标识。
六、整机系统连接图七、接线端子图 5VG 24V VSS LD128ECL2CH2NO COM 5V+CL1CH1BD ZD GBD ZD 5VG 5V+CL 5V+G CH ONCOM 5VG 12V+八、系统调试工具 1、调试键盘、鼠标 （编号：LD128E-E-T00-XXX ）该键盘即为计算机标准键盘、鼠标，USB 接口，插入（主板）的USB 口。
键盘、鼠标为常用调试工具，在系统的设置和调试中经常需要使用。
注：主板目前只有一个USB 口，如果键盘鼠标同时使用可以用一个USB-HUB （可以一带多）2、调试用网线（反压） （编号：LD128E-E-T05-XXX ）通过网口传输数据使用。
3、SD 卡及SD 转换卡"第二节组网说明`本节内容仅限于多控制器联网使用，如果系统中使用LD9000、LD5000系列，手动盘也有所涉及。
一、网络节点的划分由于E系统采用对等网络的框架设计，所以每个设备在该网络上都要具有独一无二的网络地址，地址区段划分为主机段地址、驱动板段地址、手动盘段地址和保留段地址。
1、主机段地址网络上的主机（包括LD128E、LD128E（Q）及LD128E（M）均要占用一个地址，地址段为（00—63（3FH））。
在保留段中的240（F0H）为主机的公共地址。
网络上最多可以有64台主机。
主机网络地址的设定可参照不同型号控制器的使用（调试）说明书。
对LD128E的设置中要注意将LD128E-E-C01-XXX（多功能板）的拨码开关设为与主机相同的地址。
2、驱动板段地址*网络上每块驱动板均占用一个地址，地址段为（64（40H）—127（7FH）），在保留段中的241（F1H）为驱动板的公共地址。
网络上最多可以连接64块驱动板为方便工程调试，每块驱动板实际拨码均为6位（00—63）软件自动识配本段地址，故而在调试时驱动板拨号为00—63。
每块驱动板有四个回路（00～03）。
回路号根据驱动板号计算得来。
例如：第1块驱动板的2回路表示为06回路；第5块驱动板的0回路表示为20回路。
回路的表示号为两位，对于超过99的回路号在首位借用英文字母表示。
A0～A9 ：100～109B0～B9 ：110～119C0～C9 ：120～129┋┋P0～P5 ：250～255）网络上最多可以有256个回路（00—255（P5）），因而网络上最大总线设备数量为256×256 = 65536个。
3、手动盘段地址手动盘包括LD9000E系列、LD7000E系列、LD5000E系列产品。
每个手动盘均有一个网络地址，地址段为（128（80H）—191（BFH）），在保留段中的242（F2H）为手动盘公共地址。
最多可接入64块手动盘。
为方便工程调试，每块手动盘实际拨码为6位（00—63）。
软件自动适配本段地址。
故而在调试时，手动盘号为00—63。
手动盘地址的设定可参照不同型号手动盘的使用（调试）说明书。
4、保留段地址192（C0H）—255（FFH）为保留地址。
除了上述段的公共地址外，在系统中未分配。
5、其它事项,在主机的实际显示和操作中，主机地址为主机实际拨码值，驱动板地址为实际拨码值加64；手动盘地址为实际拨码值加128。
二、联网的方式主机内部和主机间均通过CAN总线进行连接。
单纯从通讯上考虑，主机间可不通过任何设备进行联网。
但实际中，由于主机间电位不同，相互间距离远、线路长、可能叠加各种干扰信号，也可能有短路、断路和强电引入等情况的发生，从而可能导致整个网络无法工作。
所以要求在设计和施工中，通过LD6908E联网模块对各主机进行有效隔离。
以保证在上述异常发生时各主机能工作正常。
主机联网的工程设置可通过POTNET设置程序完成。
由于主机号不同、驱动板地址不同，所以每台控制器的探测回路编号也各不相同。
LD128E控制器所直接管理的联动模块，网络所有回路的设备均可以参与其逻辑运算。
每台LD128EⅡ控制器，均可保存整个网络的数据。
可以将单机的工程视为只有一台主机的网络。
第三节开机检测—本节内容适用于LD128EⅡ在现场开机前和开机过程中的检测。
一、外观检测1、外观干净，字迹清楚，表面无划痕、掉漆现象（距机柜米处）。
2、机箱门开关灵活无声响，机箱门关闭时门缝 < 3mm。
3、显示灯与显示孔位置对正。
4、机械锁安装正确，启动灵活。
5、液晶无划痕，要有保护膜。
二、联接检测、1、内部走线符合工艺要求，其它应符合通用工艺要求。
2、查看所有连线是否正确（查看整机结构图）。
是否有断路、短路、接错、接反等现象。
三、开机运行系统检查没有问题后，可以开机通电运行。
四、通电检测1、确定无误后通电、开机，用万用表测试电源电压是否正确。
5V：～ 12V：～ 24V：～2、如上述检验正常，应能听到主板发出“嘟”一声响，液晶有显示并能正常进入系统，多功能板交替显示闪亮并有连续的火警声响。
1、用万用表测量各探测器回路的电压应为±1V。
…五、多功能板通讯检测观察控制器面板指示灯，是否根据实际情况亮灭。
主板到多功能板、多功能板到各节点如果通讯异常，可观察通讯多功能调试用指示灯（见多功能板示意图）：L17：WORK 多功能板工作时灯亮；不工作时灯灭。
L18：CANT CAN总线发送灯，当有数据向CAN总线发送时灯状态取反(亮灭或灭亮)，无数据发送时灯常亮或常灭。
LD19：CANR CAN总线接收灯，当多功能板由CAN总线接收到数据时灯状态取反(亮灭或灭亮)，无数据接收时灯常亮或常灭。
LD20：CANF CAN总线发送出错时，灯状态取反，CAN发送正常时灯常亮或常灭。
LD21：232OK 多功能板与主机通讯正常时灯闪烁，通讯不上时，灯常亮或常灭。
注：请开机前一定检查电源线，观察是否有短路、断路情况发生。
通电中如发现异常情况，请立即切断电源！#:第四节设置软件NEWPOTLD128EⅡ使用专用设计软件NEWPOT。
完成系统的设置，NEWPOT软件在调试用计算机上使用。
NEWPOT软件也可以对LD128E进行设置，使用方法相同。
1.程序初始化界面如下：初始化完毕以后，自动在C：根目录下生成 128E 和 128E2 两个文件夹2．节点开关通过打钩的方式直接选中被选中的主机，驱动板，手动盘。
选中完毕后，点击保存，否则取消。
~3总线设备界面如下：按照相应设置选择菜单。
其中报警类设置如下：填写必要的工程数据后，点击保存按钮，自动下翻一页。
全部数据设置完成后，点击退出按钮。
如果想取消本次所做的所有修改直接点击。
控制类设置如下：其主要设置如上，如果被设置的工程数据用在128E 型主机上，编写启动逻辑如下：点击复选按钮。
则旁边的编辑框会自动点亮。
填写 128E 控制器的启动逻辑.|手动盘，楼层显示依次类推。
2:128E2 逻辑编程逻辑编程：点击则修改生效，否则修改无效。
3：初始化：点击后，程序弹出对话框，询问是不初始化，点击确定后，128E2 的工程数据恢复为初始状态。
注： 128E 文件夹下的工程数据并不初始化。
