电热膜安装指导手册

电热膜安装技术指导尽管电热膜取暖已经很普遍，但是考虑到以后使用过程中出现的维护问题，还是提醒广大消费者能了解电热膜安装的知识，以便以后家里安装点暖时的验收工程以及简单维护。

1. 施工准备事先了解清楚施工现场的布局、总进线容量、温控器位置等情况后，确定施工方案和施工时间。

先确认施工材料和工具是否准备齐。

电热膜安装应具备现场条件 1、建筑物室内装修完毕，地面已找平; 2、没有杂物，特别是表面的铁钉等金属物已清除; 3、电热膜电源配电箱及各分支回路管线工程结束，温控器安装暗盒已具备。

2. 粘贴隔热板擦洗干净底板，才能粘贴好隔热膜。

地面涂好粘结剂后铺上隔热膜，其厚度为5mm或依据工程要求增减厚度。

隔热膜之间用OPP胶带固定连接。

3. 铺电热膜按铺设方向裁剪电热膜，裁剪时必须用美工刀或剪刀来准确裁剪。

裁剪成型的电热膜位置确定后，易恩特专家提醒电热膜按照设计要求进行铺设。

铺设时保证电热膜平整，严禁刺破电热膜。

电热膜之间距至少要10mm，电热膜之间走线时，至少要留30mm间距。

电热膜与墙壁或其他物体之间距要保证100mm以上。

以使辐射热能更好的传导空间里，且便于铺设电线。

电热膜的铺设长度不宜超过6M。

利用现有的电源插座来供电时，最大电流不要超过16A。

4. 接线将电热膜的导电铜条用专用接线端子连接并用专用压线钳压牢。

电源必须并联，并尽可能避免电线的交叉铺设。

正负极分别固定在电热膜的两端。

根据接线端子的位置，在隔热膜上面用美工刀开出倒三角形的电线凹槽，以便走线。

其尺寸以走线的数量来确定。

位置离电热膜至少30mm以上，离墙间距最小 50mm。

用接线端子把铜条和电线连接后，用电热膜专用绝缘胶泥密封。

为保证电热膜的平整性，用透明OPP胶带将电热膜的四个角固定。

用透明OPP胶带把所有走线盖住，保证不突出隔热膜上面。

所有连接结束后，进行通电检测，保证使用符合不超过现有电线的负荷，以防发生过载火灾。

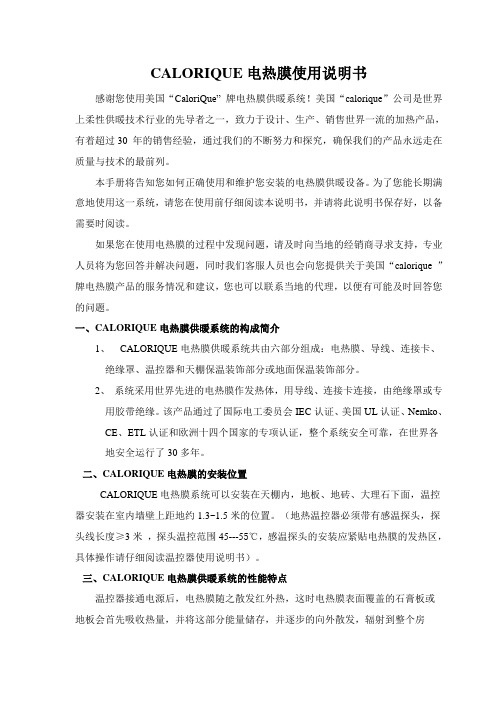

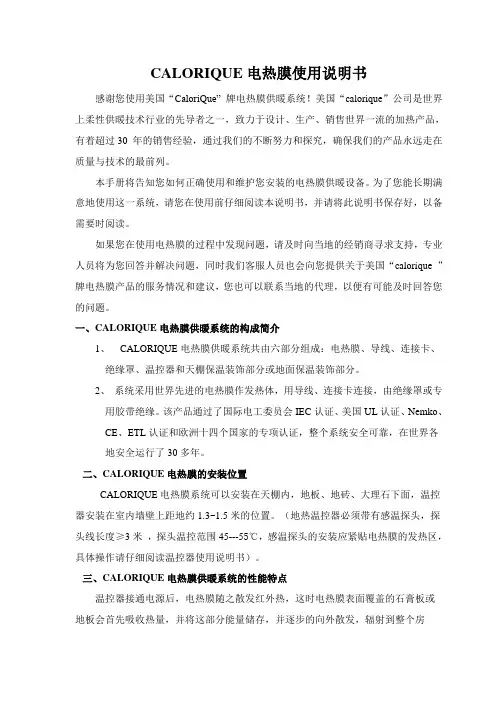

CALORIQUE电热膜使用说明书感谢您使用美国“CaloriQue” 牌电热膜供暖系统！美国“calorique”公司是世界上柔性供暖技术行业的先导者之一，致力于设计、生产、销售世界一流的加热产品，有着超过30 年的销售经验，通过我们的不断努力和探究，确保我们的产品永远走在质量与技术的最前列。

本手册将告知您如何正确使用和维护您安装的电热膜供暖设备。

为了您能长期满意地使用这一系统，请您在使用前仔细阅读本说明书，并请将此说明书保存好，以备需要时阅读。

如果您在使用电热膜的过程中发现问题，请及时向当地的经销商寻求支持，专业人员将为您回答并解决问题，同时我们客服人员也会向您提供关于美国“calorique ”牌电热膜产品的服务情况和建议，您也可以联系当地的代理，以便有可能及时回答您的问题。

一、CALORIQUE电热膜供暖系统的构成简介1、CALORIQUE电热膜供暖系统共由六部分组成：电热膜、导线、连接卡、绝缘罩、温控器和天棚保温装饰部分或地面保温装饰部分。

2、系统采用世界先进的电热膜作发热体，用导线、连接卡连接，由绝缘罩或专用胶带绝缘。

该产品通过了国际电工委员会IEC认证、美国UL认证、Nemko、CE、ETL认证和欧洲十四个国家的专项认证，整个系统安全可靠，在世界各地安全运行了30多年。

二、CALORIQUE电热膜的安装位置CALORIQUE电热膜系统可以安装在天棚内，地板、地砖、大理石下面，温控器安装在室内墙壁上距地约1.3~1.5米的位置。

（地热温控器必须带有感温探头，探头线长度≥3米，探头温控范围45---55℃，感温探头的安装应紧贴电热膜的发热区，具体操作请仔细阅读温控器使用说明书）。

三、CALORIQUE电热膜供暖系统的性能特点温控器接通电源后，电热膜随之散发红外热，这时电热膜表面覆盖的石膏板或地板会首先吸收热量，并将这部分能量储存，并逐步的向外散发，辐射到整个房间。

在大量的空气还处于在较低的温度时，这种辐射热会均匀地温暖着房间内物体和人体，这时您将会感到像阳光一样的温暖。

硅晶发热板及韩国电热膜地暖安装程序
1、先测量面积，按照地域及环境周边状况，按每平方米120—130w 来设定（山东地域）。

测量出每个房间安装电热膜的总功率。

2、预留好安装温控器的位置，打好线槽，铺设好电源。

3、铺设步骤：
（1）、最底层铺设防潮布，要求整个房间铺满（二楼以上可以省去）。

（2）、铺设挤塑板，整个房间铺满（一般挤塑板厚度在2cm，达到很好的保温、隔热作用）。

（3）、挤塑板上铺一层反射膜，连接处用胶带粘好，使热量尽量上行。

（4）、铺设接好线的电热膜（电线1.5方即可，正负极用端子接牢固，用绝缘胶泥粘好，套上塑料防水袋，把线头留出，用封口机把防水袋口热连，线头出口处用绝缘胶泥粘好），用胶带连接好。

（5）、用符合功率的电源线（一般2.5方即可，4000w以内）将各电热膜的线头用比并联的方式连接上，接口处焊牢后，用绝缘胶泥粘好。

（6）、把地暖温控器的感温探头安装在据温控器一米左右的电热膜上，用胶带粘牢。

（7）、最后把铺设一层防水布，用胶带固定好。

4、测试，逐一先检查系统有无遗漏，个连接点是否牢固。

检查通过后，房间逐一通电测试，用万用表测试各项指标是否正常。

5、安装温控器，连接好后，再逐一测试有无问题
6、画出各房间电热膜分布图，入档，以备出现故障后便于排查。

淄博旭暖商贸有限公司。

电热膜地热供暖系统安装规程本规程适用于在层高不大于4m的节能建筑物中的地面设置低温辐射电热膜供暖系统的设计，施工及验收。

低温辐射电热膜供暖系统用于居住建筑供暖时，建筑物的节能设计应符合《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26的规定。

低温辐射电热膜供暖系统的设计，施工及验收除应执行本规程外，尚应符合国家、行业现行的有关标准、规范的规定。

供暖热负荷计算低温辐射电热膜供暖系统的热负荷计算应按《采暖通风与空气调节设计规范》GBJ19的规定执行。

计算房间热负荷时，应附加20％的运行系数。

电热膜数量确定房间内安装电热膜的片数按公式计算：N=(1+K) P/Pm式中K----运行系数，K＝0.2; P----房间热负荷计算值，W；Pm----每片电热膜的功率，N----所需电热膜片数，片。

所需电热膜片数的计算结果出现小数时，应取整数部分再加一片确定其数量。

电热膜的布置1.电热膜的铺设以房间较长的墙面为铺设方向，由电源的位置决定。

2.电热膜应分组布置，每组最多连接片根据载流条载荷决定。

3.电热膜与室内各墙面及设施的最小距离应符合要求。

有窗墙面300 mm,其它墙面150 mm,灯200 mm,墙上分线盒200 mm,其它热源200 mm,隐敝装置的表面50 mm,天棚内导线50 mm.电热膜的铺设1.电热膜地热供暖系统构造依次为：楼板、保温层、电热膜、保护层、表面装饰层。

2.如果使用条件允许电热膜双向传热时，可不采用绝热层。

3.保温层材料采用20mm厚的挤塑泡沫板（或根据实际情况选择其他规格的挤塑泡沫板）与50mmEPE反射膜，严禁使用易燃、有毒、耐温70℃以下或含金属的绝缘材料。

严禁使用含金属的绝热材料或金属的绝热材料或金属防潮层；严禁使用易燃、自熄、有毒的绝热材料。

4.保护层可采用地板无纺布或玻纤网格布。

温控器1.每个供暖房间宜至少设置一个温控器，温控器应设在便于操作的内隔墙上，其安装高度为1.3m。

电热膜施工工艺 The manuscript was revised on the evening of 2021中惠低温辐射电热地膜采暖系统鲁能风电场办公楼施工组织QB-JG007-20102010年10月前言低温辐射电热膜采暖是一种新型的采暖方式，其以节能、环保、舒适、保健等优势将展现出越来越好的应用前景。

为了更好地应用低温辐射电热膜采暖技术，让中惠客户了解电热地膜安装技术，我们根据新型电热地膜的安装工艺要求并结合以往的安装经验，整理优化形成了本施工组织安排。

一、安装程序中惠电热膜产品通常的安装程序如下图所示：二、各环节要点安装前准备本环节是电热膜系统安装前应达到的前提条件，其主要内容有：1、建筑围护结构达到国家建筑节能标准或已按我公司设计要求完成了建筑保温改造；2、配电系统达到设计标准或按我公司设计要求完成了配电系统改造；3、电热膜采暖系统设计已完成，具备正式图纸；4、电热膜及相关材料已到货并核对无误，数量、尺寸及质量符合设计要求。

对于实行监理制的工程项目，应按监理要求提供了相应的施工内业资料并允许开工，关键材料按要求进行了二次复验并合格；5、根据工程规模及复杂程度配备了相应的技术人员及施工人员；6、施工必备工具：热风枪、热熔胶枪、万用表、兆欧表、测温仪漏电测试仪及其它电工常用工具；7、有关施工人员已阅读了对本施工手册并掌握了其中各环节的要点。

地面验收本环节是施工的第一步，其主要检查铺设电热膜的初始地面是否达标，具体标准为：1、地面应干净，无超过10mm粒径的石块及杂物；2、地面应平整，同一房间内各点高差不超过10mm；3、地面标高满足电热膜铺设及最终成活地面标高要求。

铺设保温板本环节施工操作要点如下：1、保温板铺设时要求接缝错开；2、接缝缝隙控制在3mm以内；3、保温板应铺满房间所有地面。

铺设电热膜本环节施工操作要点如下：1、铺设电热膜前，应检查并清除铺设电热膜区域的石块、金属物等可致电热膜破损的物体；2、电热膜应按设计要求铺设，其膜与膜、膜与墙之间的距离通常规定如下：膜与膜间：30~60mm膜与墙间：距有窗的墙间：≥300mm距其它的墙间：≥150mm3、须注意铺装膜片方向，保证正面即有标识面朝上；4、应保证膜片铺设均匀平直，不应有卷曲皱折现象，应将采取适当方式（如热熔胶）将膜片定位于地面保温板上；5、安装地温保护探头。

ptc低温电热膜使用方法指南
嘿，朋友们！今天咱们来聊聊PTC 低温电热膜的使用方法，这可太重要啦！
首先呢，1. 在使用PTC 低温电热膜之前呀，咱们得好好检查一下它的外观，看看有没有破损、划痕啥的。

哎呀呀，如果有损坏，那可千万别用，不然出了问题可就麻烦啦！
2. 安装的时候也要特别小心呢！要按照说明书的步骤来，千万别自己瞎捣鼓。

哇，这可关系到后续使用的安全性和效果哟！
3. 接通电源之前，得确保电源插座和线路能承受得住电热膜的功率呀！要是功率太大，插座和线路受不了，那可不得了！
接下来，4. 使用的时候，要注意调节温度。

哎呀呀，别一下子调得太高，不然会烫坏东西或者让自己不舒服呢！
5. 还有还有，在使用过程中，千万不要把东西覆盖在电热膜上面呀！这会影响散热，搞不好还会引发火灾，多可怕呀！
6. 如果长时间不用，记得把电源拔掉呢，既能省电，又能保证安全。

7. 要是发现电热膜工作不正常，有异味或者异常发热，赶紧停用，然后找专业人员来检查，可别不当回事哟！
总之呢，使用PTC 低温电热膜一定要小心谨慎，按照正确的方法来，这样才能让它为咱们好好服务，带来温暖和舒适呀！朋友们，都记住了吗？。

电热膜施工说明一、材料二、施工三、保温层铺设四、防潮层铺设五、电热膜铺设六、接线端子安装七、接地预设八、线管安装九、传感器（温控探头）安装十、钢丝网施工十一、伸缩缝十二、混凝土覆盖十三、混凝土养护十四、温控器安装十五、调试十六、验收一、材料：1.1 材料进场清点核对、检查、验收、入库、并做记录。

1.2 电热膜装卸,注意轻拿轻放,有专人保管。

1.3 防潮、干燥处摆放整齐保管。

1.4 存放处要具备防火条件。

二、施工：2.1 施工前准备工作。

2.2 施工设计图纸，具备完善的施工方案。

2.3 检查施工地面要平整，无杂物，并做记录。

2.4 清扫施工地面。

2.5 施工时不宜与其他工种交叉施工作业。

2.6 施工现场水电齐全，以备施工调试。

2.7 施工人员进场必须穿平底鞋，戴好安全。

三、保温层铺设：3.1 保温材料一般采用聚苯乙烯（EPS）保温板、XPS挤塑保温隔热板、珍珠棉、加气混凝土等。

保温层厚度一般20mm—30mm为宜。

3.2 平整有序的铺设保温层，无缝为宜。

3.3 胶带连接固定。

3.4 ▲如使用带有铝箔层的保温材料，严禁有铝箔层的一面与电热膜接触。

应把有铝箔层的一面与混凝土层面接触。

3.5 检验、并做记录。

四、防潮层铺设：4.1 清理保温层面沙尘。

4.2 混凝土层面施工，必须在保温层上先铺防潮层（保护层），无阻热、无污染的防火类布、纸或6mm的聚乙烯膜。

然后铺设电热膜，电热膜铺好后，在加铺防潮层（保护层）。

使电热膜处在防潮层内，周围用透明胶带密封。

以免混凝土覆盖时的水份和潮湿度与电热膜接触。

最后在防潮上加铺无纺布（80g）,防止施工时破坏防潮层。

五、电热膜铺设：5.1 检查电热膜的标志、型号、并作记录。

5.2 仔细检查电热膜有无损伤。

5.3 按照图纸设计，安排专人剪裁电热膜。

5.4 按照施工图纸设计，对照施工图纸，核定电热膜型号，有序敷铺设电热膜。

并作记录。

5.5 电热膜铺装在防潮层（保护层）面上要平整、严禁折叠、重叠、重压。

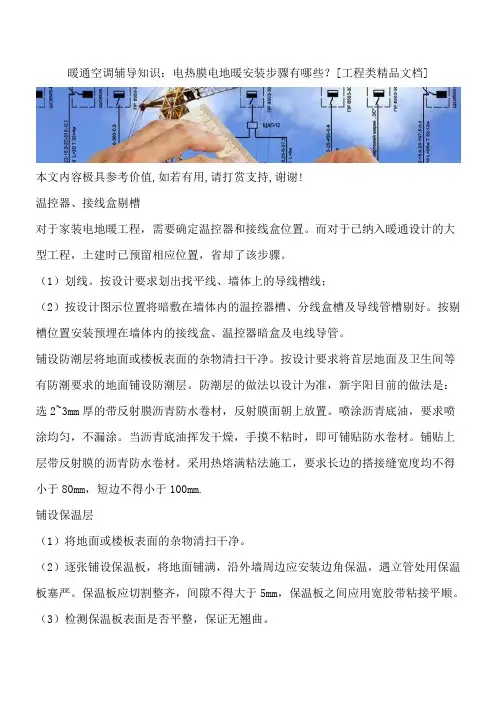

暖通空调辅导知识：电热膜电地暖安装步骤有哪些？[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!温控器、接线盒剔槽对于家装电地暖工程，需要确定温控器和接线盒位置。

而对于已纳入暖通设计的大型工程，土建时已预留相应位置，省却了该步骤。

（1）划线。

按设计要求划出找平线、墙体上的导线槽线；（2）按设计图示位置将暗敷在墙体内的温控器槽、分线盒槽及导线管槽剔好。

按剔槽位置安装预埋在墙体内的接线盒、温控器暗盒及电线导管。

铺设防潮层将地面或楼板表面的杂物清扫干净。

按设计要求将首层地面及卫生间等有防潮要求的地面铺设防潮层。

防潮层的做法以设计为准，新宇阳目前的做法是：选2~3mm厚的带反射膜沥青防水卷材，反射膜面朝上放置。

喷涂沥青底油，要求喷涂均匀，不漏涂。

当沥青底油挥发干燥，手摸不粘时，即可铺贴防水卷材。

铺贴上层带反射膜的沥青防水卷材。

采用热熔满粘法施工，要求长边的搭接缝宽度均不得小于80mm，短边不得小于100mm.铺设保温层（1）将地面或楼板表面的杂物清扫干净。

（2）逐张铺设保温板，将地面铺满，沿外墙周边应安装边角保温，遇立管处用保温板塞严。

保温板应切割整齐，间隙不得大于5mm，保温板之间应用宽胶带粘接平顺。

（3）检测保温板表面是否平整，保证无翘曲。

铺设电热膜和过热保护系统，电源线穿管至接线盒汇总，安装地温探头（1）清理保温板表面；（2）画线：根据设计图纸要求的电热膜铺设位置，在保温板上画出电热膜铺设位置线。

电热膜与墙的距离一般不小于300mm；根据图纸所示，在保温层上画出连接导线的线槽位置。

（3）剔槽：按画线位置，在保温层上剔导线管槽，槽的深度和宽度不小于电线导管的外径。

（4）铺设电热膜和过热保护系统：根据设计图纸要求，按电热膜编号及画线位置将电热膜铺设在相应的位置，注意装有过热保护装置的一侧要严格按照设计图纸铺设，保持电热膜铺设的平行与平整度，测试各条电热膜电阻值，做好记录，发现问题及时处理。

一、材料进场质量验收1、由采购方或工程监理部门对到达施工现场的电热膜产品、材料进行严格得的批质检查并以样本的合格质量、数据判定产品，分批不漏的核对验收，清点入库作好记录。

2、膜产品、材料装卸，注意轻拿轻放，入库有专人保管。

3、放处要具备防火、防潮条件，摆放整洁有序。

二、施工1、施工前准备工作1 应具有经设计审查部门审查后的施工设计图纸，具备完善的施工方案。

2土建施工已完成墙面粉刷，外门、外窗安装完毕后，再进场进行电热膜施工。

3检查需要做防水的地面是否达到要求。

施工地面要平整，无杂物，清扫施工现场。

4施工时不宜与其他工种交叉施工作业。

5施工现场水电齐全,以备施工调试。

6施工的环境温度不宜低于5℃,低于5℃以下施工,现场应具备升温条件。

7施工人员要有良好的素质,进场必须穿软平底鞋,戴好安全帽。

2、施工图纸会审，工程开工前应有设计、建设、监理和施工等几方面有关人员对该工程项目的施工图纸以及有关文件共同进行会审，会审的主要内容包括。

1设计图纸、技术文件内容是否完整、正确、统一、清晰。

2设计图纸、技术文件与现场实际情况是否一致。

3对施工项目中的新技术或关键措施，施工单位是否已制定施工方案、施工组织设计及工程做法。

4各有关方面对工程图纸的改进建议。

3、施工技术交底1施工图及设计变更的要求。

2材料的规格、质量要求。

3技术组织措施的要求。

4施工所贯彻的标准，规范要求。

5施工工序中各主要分部工程施工顺序和操作要求、特殊或新型工艺的技术要求。

4、组织施工，施工应具有健全的质量管理体系，根据工程进度要求，合理组织管理、检验及施工人员。

5、设备、工具准备工具：专用手压钳、钢丝钳、剥线钳、斜口钳、电笔、万用表、兆欧表、ø2㎜、ø4㎜十字螺丝刀、ø2㎜、ø4㎜一字螺丝刀、手锤、凿子、剪刀、壁纸刀等;检具：钢卷尺、温度表、测温仪等。

6、保温层铺设1保温材料一般采用XPS挤塑保温层隔热板、保温层厚度一般20㎜为宜;2平整有序的铺设保温层，无缝为宜;3如使用带有铝箔层的保温材料，严禁有铝箔层的一面与电热膜接触。
