力创DTSD106-M100三相导轨式电能表RS485智能电表说明书(精)

目录1. 概述2．主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。

并可显示当前各相电流电压及电网频率。

全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。

本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。

2. 主要功能2.1 分时计量正向有功和反向有功电能；2.2 可计量有功总电能及A、B、C分相有功电能；2.3 分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6 可实时测量各相电流、电压、功率、功率因数等参数；2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8 具有历史12个月正向有功用电量记录功能；2.9 具有有功和无功测试端口，光电隔离；2.10 可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11 具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12 可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据；2.13 具有事件报警及故障报警功能；2.14 通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15 可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16 具有编程和编程禁止功能；2.17 具有电量清零及需量复位功能；2.18 具有电量冻结、整点负荷等功能；2.19 电池更换简单容易。

S H A N D O N G L E T R U E T E C H N O L O G Y C O.,L T DISO9001国际质量体系认证企业国家高新技术企业LCDG-DTSD6000组合电表说明书山东力创科技股份有限公司序言感谢您选用山东力创科技股份有限公司的LCDG-DTSD6000组合电表产品。

我们建议在安装、操作或维护此设备之前，请仔细阅读本手册，并逐步熟悉这种仪表。

以下特殊信息可能贯穿出现在本手册中或在设备上，用来警示潜在的危险或用于阐释和规定操作规程，请注意。

©2017Shandong Lichuang Science&Technology Co.,Ltd版权所有本出版物中所包含的信息仅为所显示的目的而制作。

没有本公司的书面同意，本手册及随同组合电表设备一起提供的其他文件不得被复制，不管是部分或全部。

用于描述设备的图纸及图片仅作为一般参考作用，而不能确保每个细节的完整性与准确性.。

本手册对应的相关内容如有更改，恕不另行通知。

订货前，请垂询本公司或当地经销商以获悉本产品的最新规格。

安全警告按照说明书指示的使用方法正确使用可以避免产品出现不必要的故障或损坏，并可保证使用者的安全。

1、使用过程中对操作者造成危险的安全注意事项。

（1）为确保正确、安全使用本产品，需专业电工安装或拆卸；（2）安装或拆卸操作时，必须断开主电源；2、个人维护、调整或更换易损件时，可能对操作者造成人身伤害。

（1）请勿擅自拆开产品，更不可带电拆机。

请用户严格按照本说明书说明安装和使用本产品，以获得最佳使用效果。

安全须知在试图安装、操作或维护此设备之前，请仔细阅读本手册，拿到它并逐步熟悉这种仪表。

以下特殊信息可能贯穿出现在本手册中或在设备上，用来警示潜在的危险或对于阐释和规定操作规程的信息提请注意。

附有这种安全标志示意周围存在着电力危险，假若未遵照一定的指令将会导致人身伤害。

这是安全警告标志，用来警告你潜在人身伤害的危险，遵照此标志后的所有安全信息，避免可能的伤害或死亡。

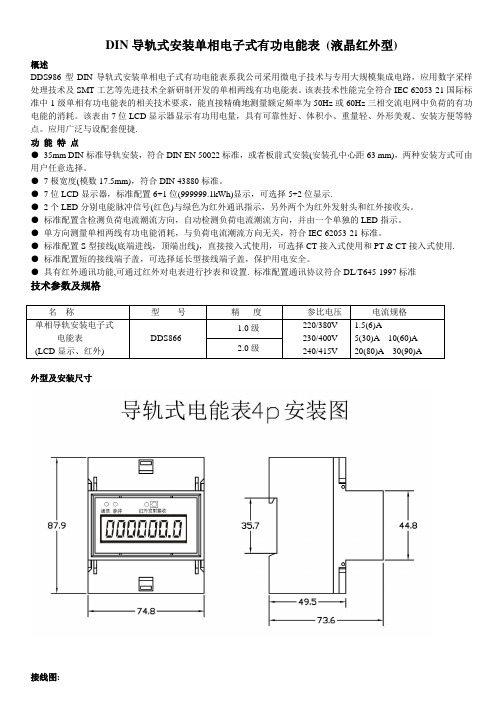

DIN 导轨式安装单相电子式有功电能表 (液晶红外型)概述DDS986型DIN 导轨式安装单相电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT 工艺等先进技术全新研制开发的单相两线有功电能表。

该表技术性能完全符合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz 或60Hz 三相交流电网中负荷的有功电能的消耗。

该表由7位LCD 显示器显示有功用电量，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。

应用广泛与设配套便捷. 功 能 特 点● 35mm DIN 标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。

● 7极宽度(模数17.5mm)，符合DIN 43880标准。

● 7位LCD 显示器，标准配置6+1位(999999.1kWh)显示，可选择5+2位显示.● 2个LED 分别电能脉冲信号(红色)与绿色为红外通讯指示，另外两个为红外发射头和红外接收头。

● 标准配置含检测负荷电流潮流方向，自动检测负荷电流潮流方向，并由一个单独的LED 指示。

● 单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 标准配置S 型接线(底端进线，顶端出线)，直接接入式使用，可选择CT 接入式使用和PT & CT 接入式使用. ● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全。

● 具有红外通讯功能,可通过红外对电表进行抄表和设置. 标准配置通讯协议符合DL/T645-1997标准技术参数及规格名 称型 号 精 度 参比电压 电流规格 单相导轨安装电子式 电能表(LCD 显示、红外)DDS8661.0级220/380V 230/400V 240/415V1.5(6)A5(30)A 10(60)A 20(80)A 30(90)A2.0级外型及安装尺寸接线图:1. 电量脉冲测试输出为无源光电隔离方式. 两条线分别接于信号端子5(-).6(+)标号.端口说明:该表为直接接入式L1 .L2/N为入线时进入端. L3和L4/N为出线端接负载( L1,L3为相线. L4/N,L8/N为零线)，无源脉冲输出端口: 5(-) ，6(+) ，7（485A），8（485B）可作为校表脉冲和电能脉冲计量接口LCD屏显说明:1.屏显自检显示88888.8.82.电量显示：ＸＸＸＸＸＸ.Ｘ。

068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。

产品具有精度高、体积小、安装方便等优点。

可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。

2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。

6操作与显示6.2显示界面上电后显示正向有功电能。

可通过三类查看键实现翻屏显示。

各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。

三相电子式有功电能表使用说明书DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司三相电子式有功电能表使用说明书1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD显示，有红外或RS485通信功能。

该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。

可为电力部门提供先进、可靠的计量工具。

该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。

注：可根据用户需要制造特殊规格的表。

3．主要电气性能指标：3． 1 基本误差：见表1电流值0.05Ib≤I<0.1Ib 0.1Ib≤I<Imax 0.1Ib≤I<0.2Ib 0.2Ib≤I<Imax有功1.0级功率因数COSФ1.0 1.00.5滞后或0.8超前 0.5滞后或0.8超前有功2.0级功率因数 COSФ 误差 %±1.5 1.0 ±1.0 1.0±1.5 0.5滞后或0.8超前 ±1.0 0.5滞后或0.8超前误差 % ±2.5 ±2.0 ±2.5 ±2.03． 2 起动电流：有功≤0.005Ib（2级）有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级）有功≤0.002Ib（1级，经互感器接入）。

3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

3．4 电气参数正常工作电压极限工作电压每相电压线路功耗电流线路功耗备份电池电压电池停电显示电流电池停电不显示电流时钟准确度电池容量0.85Un ～ 1.15Un 0.7Un ～ 1.2Un ≤1.0W和5VA ≤1VA 3.6VDC ≦30uA ≦10uA 0.5S/d（23℃）≥1.2Ah3.4 时钟参数三相电子式有功电能表使用说明书3.5 气候条件正常工作温度:极限工作温度范围：贮存与运输温度范围：3.6外型尺寸： 268×171×76mm。

DTSD106-M100三相电子式电能表用户使用手册山东力创科技有限公司尊敬的客户：首先感谢您购买和使用本公司的产品。

山东力创科技有限公司是专业从事能源计量与节能控制整体解决方案的国家级高新技术企业，山东省100家科技企业重点联系单位，山东优秀民营企业。

公司通过了ISO9001质量体系认证。

在您购买本公司产品的同时，请仔细阅读本使用说明书，如有任何问题，请及时与本公司的技术服务中心或销售中心联系。

如需要业务咨询的联系电话，请拨山东力创科技有限公司服务热线：0634-6251390/6251391，或登陆网站Http：//www．查询。

本说明书适用于山东力创科技有限公司生产的DTSD106-M100三相电子电能表。

关于本说明书如有变更，恕不另行通知。

本公司有最终解释权。

2010-4-201.概述DTSD106-M100三相电子式电能表是山东力创科有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。

该电能表采用LCD显示，可显示三相电压、三相电流、总有功功率、总功率因数及总有功电能，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大的方便用电自动化管理。

该电能表具有体积小、安装方便等优点，且具有极高的精度和良好的EMC性能，符合国标GB/T17215中电子式电能表的相关技术要求。

2.产品规格.3.技术参数表2：模块技术参数及指标4.安装与接线4.1 外形尺寸：单位（mm）正视图侧视图图1 DTSD106-M100三相电子式电能表外形图4.2 安装方式DTSD106-M100三相电子式电能表采用35mm标准导轨式安装方式，如下图图2 三相电子式电能表安装图4.3 接线方式DTSD106-M100三相电子式电能表支持一次接入（直接接入）和二次接入（经电流互感器CT 接入）两种接线方式。

直接接入如下图图3 三相四线直接接入通过CT接入如下图：图4 三相四线经CT接入注：实际接线时请以表侧接线图为准。

LCDG-DTSD208三相电子式电能表用户使用手册山东力创科技有限公司版权所有，未经本公司书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知，订货前，请向厂商或代理商获取本产品的最新规格。

按照说明书指示的使用方法正确使用可以避免产品出现不必要的故障或损坏，并可保证使用者的安全。

1、使用过程中对操作者造成危险的安全注意事项。

（1）为确保正确、安全使用本产品，需专业电工安装或拆卸；（2）安装或拆卸操作时，必须断开主电源；2、个人维护、调整或更换易损件时，可能对操作者造成人身伤害。

（1）请勿擅自拆开产品，更不可带电拆机。

请用户严格按照本说明书说明安装和使用本产品，以获得最佳使用效果。

第一章简介 (5)1.1模块技术参数及指标 (5)1.2产品功能简介 (6)第二章安装与接线 (7)2.1外形尺寸 (7)2.2安装方式 (7)2.3面板说明 (7)2.4端子定义及接线方式 (8)第三章基本功能及操作与使用 (10)3.1概述 (10)3.1.1界面说明 (10)3.1.2按键说明 (11)3.1.3LED功能说明 (11)3.2按键操作说明 (12)3.3产品功能详解 (16)第四章寄存器列表 (18)第五章包装及注意事项 (22)第一章简介LCDG-DTSD208三相电子式电能表是山东力创科有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。

该电能表采用LCD显示，可显示：分相电压、分相电流、总有功功率、分相有功功率、总无功功率、分相无功功率、组合有功电能、正向有功电能、日期、时间、地址、表号、波特率、校验位、电流变比。

并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大的方便用电自动化管理。

该电能表具有体积小、安装方便等优点，且具有极高的精度和良好的EMC性能。

3.2 使用说明3.2.1 电能表在雷电较多的地区使用时，应采取避雷措施，以避免因雷击而损坏电能表。

3.2.2 电能表的负载能力在0.05 Ib~1max（直接接入式）或0.02 Ib~1max（经互感器接入式）之间，超过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。

3.2.3 当电能表配用互感器使用时，即经电流互感器接入式的电能表在读取其电能示数后须乘以互感器倍率，才是实际用电量。

3.2.4 数据显示：采用7位液晶显示,6位整数,1位小数.3.2.5 电源指示：L1,L2,L3三个LED指示灯亮时表示三相电源正常；当某相电压缺相时相应的失压指示灯熄灭。

3.2.6 脉冲指示：PULSE指示灯点亮时表示检测到电能脉冲（当有采样信号后，脉冲指示灯点亮约80ms）3.2.7 反相用电指示：Rev。

指示灯亮时表示处于方向用电状态。

3.2.8 注意：在使用电表前请检查所有的编程是否都已正确4、外形图与接线圈4.1 外形图4.2 接线图41、概述DTS8588型三相有功电子式电能表表系我公司采用微电子技术计量电能：采用进口专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的新型三相全能电子式电能表。

该电能表完全符合GB/T17215.321-2008国家标准和IEC62053-21国际标准中1级三相有功电能表和通信规约符合DL/T645–1997《多功能电能表通信规约》的相关技术要求；能直接精确地测量电能计量中正向有功电能，7位LCD显示器显示有功用电量，具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点：并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命。

该表适用于计量额定频率为50Hz或60Hz的三相交流有功电能。

供固定安装在室内使用，适用于环境温度不超过-25~+55℃，相对湿度不超过95%，且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。
